Закон Ома простыми словами
- Электрический ток можно представить в виде потока свободных заряженных частиц (электронов), протекающих в проводнике. Чем большее количество электронов проходит через него за единицу времени, тем больше сила тока I, физическая величина, измеряемая в амперах (А).
- Движение свободных электронов не происходит само по себе, оно обусловлено разностью потенциалов, приложенных к обоим концам проводника и определяющих другую физическую величину – напряжение. Чем выше величина напряжения U, измеряемого в вольтах (В) тем больше поток электронов.
- В процессе движения свободные электроны сталкиваются с атомами кристаллической решетки металла проводника, вызывая его разогрев. «Потревоженные» атомы оказывают дополнительное препятствие передвижению заряженных частиц, такое свойство материалов, через которые вынужден протекать ток, называется электрическим сопротивлением R и измеряется в омах (Ом).
Итак, мы подошли непосредственно к закону, открытому эмпирическим путем немецким физиком Георгом Симоном Омом, имя которого закон и носит.
Эти простейшие физические формулы справедливы для участка цепи питаемого постоянным током, в несколько видоизмененном виде законы Ома действительны для полной (замкнутой) цепи или для любых электрических цепей, питаемых переменным током.
Для полной цепи необходимо учитывать как сопротивление нагрузки, так и включенное с ним последовательно внутреннее сопротивление источника питания r, величина напряжения при этом равна ЭДС источника ε. Закон Ома в этом случае выглядит как:
В случае переменного тока приходится учитывать реактивный характер нагрузок, поэтому активное сопротивление R следует заменить полным сопротивлением Z, учитывающим реактивные составляющие.
Чтобы понять суть закона, на практике часто приводят примеры из гидравлики, где:
Легко представить, что чем выше резервуар с водой, тем больше потенциальная энергия ею запасенная (аналог напряжения) и тем сильнее будет напор жидкости в трубе (сила тока), определяющий расход. Кроме того на расход жидкости влияет диаметр трубы (аналог сопротивления) – чем он меньше (сопротивление выше) тем меньше расход.

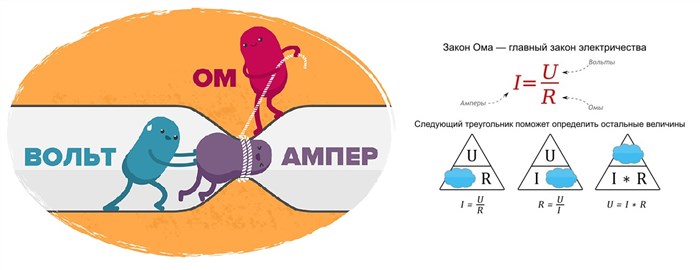

Запомнить формулы закона Ома для участка цепи проще воспользовавшись треугольником Ома, разбитым на три части. В верхней, представляющей собой числитель находится U, в разбитом надвое знаменателе (нижняя часть) расположены I и R. Прикрывая искомую величину, мы получаем формулу для ее определения.
Заполните форму обратно связи ниже, наши специалисты свяжутся с Вами, проконсультируют, расскажут про возможные способы решения Вашей задачи.
Закон Ома — онлайн калькулятор
Закон Ома для полной цепи
Закон Ома для полной цепи гласит, что сила тока в цепи пропорциональна действующей в цепи электродвижущей силе (ЭДС) и обратно пропорциональна сумме сопротивлений цепи и внутреннего сопротивления источника.
Найти силу тока
ЭДС: ε = В
Сопротивление всех внешних элементов цепи: R = Ом
Внутреннее сопротивление источника напряжения: r = Ом
Формула
Пример
Если ЭДС источника напряжения ε = 12 В, сопротивление всех внешних элементов цепи R = 4 Ом, а внутреннее сопротивление источника напряжения r = 2 Ом, то:
Найти ЭДС
Сила тока: I = А
Сопротивление всех внешних элементов цепи: R = Ом
Внутреннее сопротивление источника напряжения: r = Ом
Формула
Пример
Если сила тока в цепи I = 2A, сопротивление всех внешних элементов цепи R = 4 Ом, а внутреннее сопротивление источника напряжения r = 2 Ом, то:
Найти внутреннее сопротивление источника напряжения
Сила тока: I = А
ЭДС: ε = В
Сопротивление всех внешних элементов цепи: R = Ом
Формула
Пример
Если сила тока в цепи I = 2A, сопротивление всех внешних элементов цепи R = 4 Ом, а ЭДС источника напряжения ε = 12 В, то:
Внутреннее сопротивление источника напряжения r = 12/2 — 4 = 2 Ом
Найти сопротивление всех внешних элементов цепи
Сила тока: I = А
ЭДС: ε = В
Внутреннее сопротивление источника напряжения: r = Ом
Формула
Пример
Если сила тока в цепи I = 2A, внутреннее сопротивление источника напряжения r = 2 Ом, а ЭДС источника напряжения ε = 12 В, то:
Закон Ома для переменного тока — определение и формулы для катушки и участка цепи
Закон Ома в дифференциальной форме
Сопротивление зависит как от материала, по которому течёт ток, так и от геометрических размеров проводника.

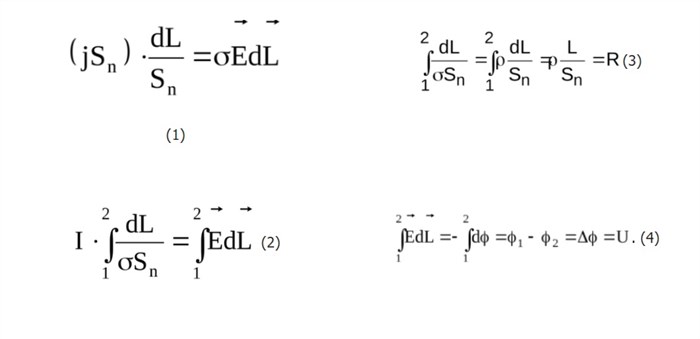

Полезно переписать закон Ома в так называемой дифференциальной форме, в которой зависимость от геометрических размеров исчезает, и тогда закон Ома описывает исключительно электропроводящие свойства материала. Для изотропных материалов имеем:
= \sigma \mathbf» width=»» height=»» />
Все величины, входящие в это уравнение, являются функциями координат и, в общем случае, времени. Если материал анизотропен, то направления векторов плотности тока и напряжённости могут не совпадать. В этом случае удельная проводимость является тензором ранга (1, 1).
Раздел физики, изучающий течение электрического тока в различных средах, называется электродинамикой сплошных сред.
Закон Ома — Закон Ома для участка цепи, формула
Закон Ома для переменного тока
Вышеприведённые соображения о свойствах электрической цепи при использовании источника (генератора) с переменной во времени ЭДС остаются справедливыми. Специальному рассмотрению подлежит лишь учёт специфических свойств потребителя, приводящих к разновремённости достижения напряжением и током своих максимальных значений, то есть учёта фазового сдвига.
Если ток является синусоидальным с циклической частотой , а цепь содержит не только активные, но и реактивные компоненты (ёмкости, индуктивности), то закон Ома обобщается; величины, входящие в него, становятся комплексными:
= \mathbb \cdot Z,» width=»» height=»» />
Если ток изменяется во времени, но не является синусоидальным (и даже периодическим), то его можно представить как сумму синусоидальных Фурье-компонент. Для линейных цепей можно считать компоненты фурье-разложения тока действующими независимо.
Вольтметр и амперметр
Применяются измерительные приборы для напряжения тока в электрических цепях, называемые вольтметрами и амперметрами.
Вольтметр измеряет разности потенциалов, приложенные к его клеммам.
Подключение к цепи производится параллельно. Каждый из приборов такого типа имеет внутреннее сопротивление R B . Чтобы перераспределение токов не было заметно, нужно проследить за тем, чтобы внутреннее сопротивление было больше, чем на участках подключаемой цепи. На рисунке 1 . 8 . 4 изображена такая цепь, тогда данное условие можно записать как R B ≫ R 1 .
Это означает, что ток I B = ∆ φ c d R B , протекающий через вольтметр, меньше тока I = ∆ φ c d R 1 , проходящего по заданному участку цепи.
Внутри прибора также не действуют сторонние силы, поэтому разность потенциалов его клемм совпадет со значением напряжения. Отсюда следует, что вольтметр измеряет напряжение.
Амперметр предназначается для измерения силы тока в цепи.
Измерительные приборы подразделяют на стрелочные и цифровые, последние из которых являются сложными электронными устройствами и способны давать максимально точные значения при измерении.
Рисунок 1 . 8 . 4 . Включение амперметра ( А ) и вольтметра ( В ) в электрическую цепь.
