Когда речь идет о подключении домофона своими руками, то предварительно нужно определиться с перечнем тех инструментов и деталей, что для этого пригодятся. Конечно, можно надеяться на стандартный комплект, который формируется производителем. Однако это не исключает того факта, что необходимо знать для чего и как должен быть использован каждый из элементов. В него обычно входит:

Электрозамки могут как положить, так и не положить в комплект. Здесь все зависит от производителя и бюджетной категории приобретаемого устройства. Тем не менее они также различаются по видам:

  1. Электромагнитные. Они заперты до тех пор, пока через них — встроенную катушку — протекает электрический ток. Их конструкция предполагает особенность, которая проявляется в автоматическом открытии замка, если к нему перестает поступать питание. Это накладывает на владельца необходимость иметь резервный источник энергии, которым может стать аккумулятор или генератор. Отсутствие оного может повлечь за собой открытие ворот или дверей.
  2. Электромеханические. Они проработаны тщательнее, чем электромагнитные замки, и защелкиваются механически. Открываются же только при использовании электромагнита. Примечательно то, что существует два вида: защелка и с цилиндром для ключа. О непосредственном превосходстве каждого из них тяжело говорить, однако цилиндрический тип зачастую используется в загородных домах, потому что позволяет открывать или закрывать дверь самостоятельно даже в тех случаях, когда в доме никто не находится.

Говоря о подключении электрозамка и его двух типах нужно также учитывать факт того, что они всегда потребляют много энергии. В случае с электромагнитом требуется регулярное питание, достичь которого не всегда возможно.

Нужно также учитывать не только технические характеристики каждого типа, но и внешние условия, в которых они будут использоваться. Если речь про РФ, то холодный климат повлечет за собой в ряде случаев большее потребление, а также необходимость использования электронных ключей вместо механических. Помимо, рекомендуется подключать дверной доводчик.

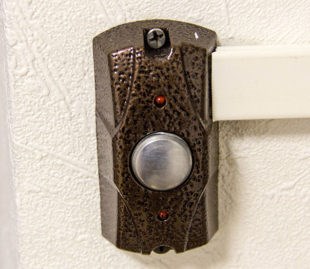

Кнопка выхода

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Установка видеодомофона в квартире и частном доме, монтаж и подключение монитора, вызывной панели и электрозамка Последний момент при установке видеодомофона в частном доме не суть важен, если вы не собираетесь разносить вызывную панель и монитор на сотню метров. Спрашивайте, я на связи!

Схема подключения домофона (видеодомофона) в частный дом: вариант с электромагнитным, электромеханическим замком или без него

  • сделать монтаж и ремонт трубки домофона или другого элемента позволит оставленный запас на конце кабельной линии;
  • паяные соединения, которые характерны при сделанной из нескольких частей линии, лучше защищать термоусадочными трубками;
  • если устанавливается видеодомофон с электромеханическим замком, то место сгиба лучше дополнить гибкой защитой.

Схемы подключения

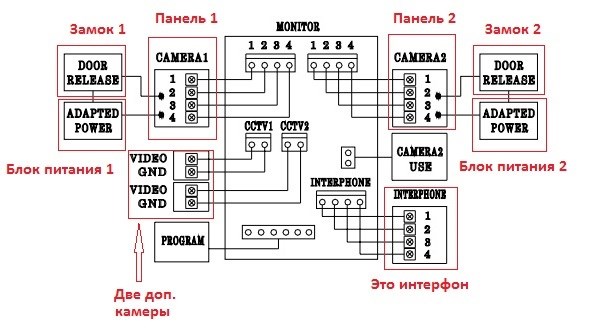

Итак, вот как выглядит подключение электромеханического замка к видеодомофону:

Закономерно потребуется подключить блок питания, для которого потребуется место и проложенный в 220 В кабель. Однако эта проблема решается, если использовать блок управления замком. Фактически он способен в полной мере заменить блок питания. Вот как он подключается:

И использование такого блока много чем оправдано, потому что он достаточно компактен и его можно установить внутри замка. В дополнение продемонстрируем также и схему, с помощью которой можно подключить считыватель электронных ключей и контроллер управления:

Помимо, также нужно знать, как подключить домофон аудио типа:

Схемы подключения видеодомофона в частном доме не отличаются от квартирного, равно как и к аудио вида.

Видеодомофон

Итак, фотографии и названия известных нам домофонов:

Скорее всего, у вас координатный домофон, но изредка встречаются и цифровые. Лучше уточнить в обслуживающей организации или в ТСЖ.

Скорее всего, у вас цифровой домофон, но изредка встречаются и координатные. Лучше уточнить в обслуживающей организации или в ТСЖ.

Собственная разработка организации Сейф-Сервис. Несовместима со стандартными координатными (аналоговыми) системами.

Многоквартирная система Commax. К сожалению, не совместима со стандартными мониторами Commax. Обращайтесь в обслуживающую организацию.

Итальянская домофонная система закрытого типа. Обращайтесь в обслуживающую организацию.

Очень старый домофон. Крайне редко, но еще встречается. Не совместим ни с чем.

Видеодомофон Commax CDV-43M/XL Metalo

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Установка домофона в частном доме: как подключить самостоятельно у него отсутствуют движущиеся механические части, поэтому на дверь с большой проходимостью магазин, подъезд, средний и крупный офис устанавливаем только его. Спрашивайте, я на связи!

Как подключить домофон?

Стандартный координатно-матричный домофон (иногда называют «аналоговый»)

Подходящие для вас мониторы перечислены здесь: Видеодомофоны для координатных подъездных домофонов. Эти мониторы можно подключать к подъездному домофону напрямую.

В этой системе для корректной работы требуется запрограммировать номер абонентского устройства. К сожалению, этот номер не всегда совпадает с номером вашей квартиры. Если раньше у вас работала обычная трубка и она сохранилась, то номер можно посмотреть в ней. В новых мониторах, а также некоторых блоках коммутации, есть процедура «обучения», тогда выставлять номер вручную не придется.

Подходящие для вас мониторы перечислены в разделе Видеодомофоны для цифровых подъездных домофонов. Эти мониторы можно подключать к подъездному домофону напрямую.

Самые популярные цифровые видеодомофоны:

Видеодомофон Commax CDV-43M/XL Metalo Видеодомофон Commax CDV-43M/XL Metalo (10 600 руб.)
цветной экран 4.3″, подключение к цифровому подъездному домофону
Видеодомофон Commax CDV-70N/XL (10 960 руб.)
с трубкой, экран 7″, подключение к цифровому подъездному домофону
Видеодомофон Commax CDV-70H2/XL (12 200 руб.)
цветной экран 7″, подключение к цифровому подъездному домофону, 4 канала
Видеодомофон Commax CDV-43K/XL (7 970 руб.)
цветной экран 4.3″, подключение к цифровому подъездному домофону, 4 канала

Устройство и особенности подключения видеодомофона

Видеодомофон, используемый вместо трубки, устроен по-особенному. Например, система Quantum QM-4HP предполагает подключение одной вызывной панели, блока видеопамяти и дополнительной аудиотрубки. Домофон этой марки оснащён монитором и работает по четырём проводам. Устройство показывает чёрно-белое изображение, а крепится к стене.

Видеодомофон Quantum QM-4HP

Чтобы подключить видеодомофон, полагается подготовиться, запланировав монтаж устройства до отделочных работ, проложить в стене кабели, установить домофон в нужном месте и проверить, как функционирует. При этом хозяин дома должен выполнить все перечисленные действия:

Грамотное подключение видеодомофона — это залог стабильной работы электронной системы. Чтобы монтаж устройства прошёл без ошибок, мастера советуют располагать монитор и вызывную панель на расстоянии, не превышающем 40 метров. В противном случае сигнал будет пропадать, не доходя до объекта.

Видео: монтаж домофона

Установка домофона — дело хорошее. Устройство выступает преградой для тех, кто не приглашён в гости, и воров. Благодаря домофону происходящие за дверью события можно просмотреть на экране в любой момент.

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Поэтапное подключение аудиодомофона При закрывании двери, электромагнит соприкасается с пластиной и удерживает дверь в закрытом положении за счет того, что на обмотку такого магнита в постоянном режиме подается ток, который создает наличие магнитного поля. Спрашивайте, я на связи!

Фотогалерея: схемы подключения видеодомофона

  • беспроводные системы — вариант удачный, так как при их установке можно обойтись без прокладки кабеля. К тому же домофоны этого типа способны отправлять сигнал на объект, отдалённый до полукилометра. Проводное подключение отличается меньшей дальностью (50–100 метров) и гораздо большей трудоёмкостью;
  • цветные домофоны обеспечивают более качественную картинку, но зато чёрно-белые модели стоят заметно дешевле.
