Напоминаю, что слово «драйвер» — это маркетинговый ход для обозначения источника тока, предназначенного под конкретную матрицу с определенным током и мощностью.
Для того, чтобы проверить драйвер без светодиода (вхолостую, без нагрузки), достаточно просто подать на его вход 220В. На выходе должно появиться постоянное напряжение, по значению чуть большее, чем верхний предел, указанный на блоке.
Например, если на блоке драйвера указан диапазон 28-38 В, то при включении его вхолостую напряжение на выходе будет примерно 40В. Это объясняется принципом работы схемы — для поддержания тока в заданном диапазоне ±5% при увеличении сопротивления нагрузки (вхолостую = бесконечность) напряжение тоже должно увеличиваться. Естественно, не до бесконечности, а до некоторого верхнего предела.
Однако, этот способ проверки не позволяет судить об исправности светодиодного драйвера на 100%.
Дело в том, что встречаются исправные блоки, которые при включении вхолостую, без нагрузки, или вообще не запустятся, или будут выдавать непонятно что.
Предлагаю подключить к выходу светодиодного драйвера нагрузочный резистор, чтобы обеспечить ему нужный режим работы. Как подобрать резистор — по закону дядюшки Ома, глядя на то, что написано на драйвере.
LED — драйвер 20 Вт. Стабильный выходной ток 600 мА, напряжение 23-35 В.
Например, если написано Output 23-35 VDC 600 mA, то сопротивление резистора будет от 23/0,6=38 Ом до 35/0,6=58 Ом. Выбираем из ряда сопротивлений: 39, 43, 47, 51, 56 Ом. Мощность должна быть соответственная. Но если взять 5 Вт, то на несколько секунд для проверки его хватит.
Внимание! Выход драйвера, как правило, гальванически развязан от сети 220В. Однако, следует быть осторожным — в дешевых схемах трансформатора может не быть!
Если при подключении нужного резистора напряжение на выходе — в указанных пределах, делаем вывод, что светодиодный драйвер исправен.
Ремонт драйвера светодиодного светильника в Москве: выбрать из 24700 мастеров по ремонту, изучив 89 отзывов на Профи
- старую теплопроводную пасту тщательно удалить,
- нанести теплопроводящую пасту на новый светодиод. Лучше всего это делать пластиковой карточкой,
- закрепить диод ровно, без перекосов,
- удалить лишнюю пасту,
- не перепутать полярность,
- при пайке не перегревать.
Что делать, если мощность светодиодного модуля неизвестна
Бывают ситуации, когда имеется светодиодный чип, но его мощность, ток и напряжение неизвестны. Соответственно, его затруднительно купить, а если он исправен, то непонятно, как подобрать адаптер.
Для меня это было большой проблемой, пока я не разобрался. Делюсь с вами, как по внешнему виды светодиодной сборки определить, на какое она напряжение, мощность и ток.
К примеру, имеем прожектор с такой светодиодной сборкой:
9 диодов. 10 Вт, 300 мА. На самом деле — 9 Вт, но это в пределах погрешности.
Дало в том, что в светодиодных матрицах прожекторов используются диоды мощностью 1 Вт. Ток таких диодов равен 300…330 мА. Естественно, всё это примерно, в пределах погрешности, но на практике работает точно.
В данной матрице 9 диодов включены последовательно, ток у них один (300 мА), а напряжение 3 Вольта. В итоге, общее напряжение 3х9=27 Вольт. Для таких матриц нужен драйвер с током 300 мА, напряжением примерно 27В (обычно от 20 до 36В). Мощность одного такого диода, как я говорил, около 9 Вт, но в маркетинговых целях этот прожектор будет на мощность 10 Вт.

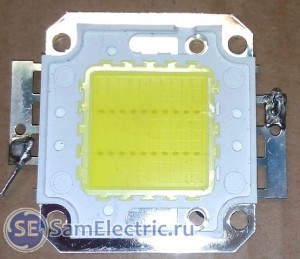

Пример 10 Вт — немного нетипичный, из-за особенного расположения светодиодов.
Вы уже догадались, что два горизонтальных ряда точек по 10 шт — это светодиоды. Одна полоска — это навскидку 30 Вольт, ток 300 мА. Две полоски, соединенные параллельно — напряжение 30 В, ток в два раза больше, 600 мА.

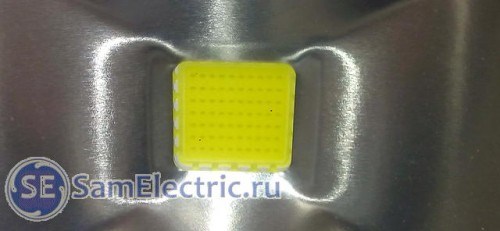

Немного другое дело с светодиодными модулями на основе дискретных диодов. По моим подсчетам, там один диод, как правило, имеет мощность 0,5 Вт. Вот пример матрицы GT50390, установленной в прожекторе 50 Вт:
Светодиодный прожектор Navigator, 50 вт. Светодиодный модуль GT50390 — 90 дискретных диодов
Если, по моим предположениям, мощность таких диодов — 0,5 Вт, то мощность всего модуля должна быть 45 Вт. Схема его будет такой же, 9 линеек по 10 диодов с общим напряжением около 30 В. Рабочий ток одного диода — 150…170 мА, общий ток модуля — 1350…1500.
У кого другие соображения на этот счет — милости прошу в комментарии!
