Как заменить лампочки в приборной панели ВАЗ 2107
Для того чтобы заменить лампы в осветительных приборах своего автомобиля, совсем необязательно обращаться на СТО и платить высококвалифицированному специалисту. Все операции можно сделать самостоятельно с минимальными затратами сил и средств. Сегодня мы поговорим о замене лампочек в приборной панели (ПП) автомобиля ВАЗ 2107.
Прежде чем взяться за замену лампочек, посмотрим, где они располагаются на плате ПП и за подсветку или индикацию чего отвечают в ВАЗ 2107.
- Уровень топлива.
- Подсветка приборов.
- Указатели поворотов включены.
- Неисправность контроллера управления двигателем.
- Наружное освещение включено.
- Аварийное давление масла.
- Стояночный (ручной) тормоз включен.
- Включены фары дальнего света.
- Контрольная лампа заряда аккумуляторной батареи.
ВАЗ 2106 | Подсветка приборной панели
Снятие панели приборов и подготовка к замене
Чтобы поменять лампы в панели приборов, последнюю придется снять. Нельзя сказать, что ПП снимается одним движением руки: конструкторы ВАЗ 2107 сделали демонтаж чуть более сложным, чем на других автомобилях семейства ВАЗ. Тем не менее демонтаж ПП вполне выполним в условиях гаража и даже стоянки. При этом никаких особых знаний операция не потребует. Из инструментов нам понадобятся:

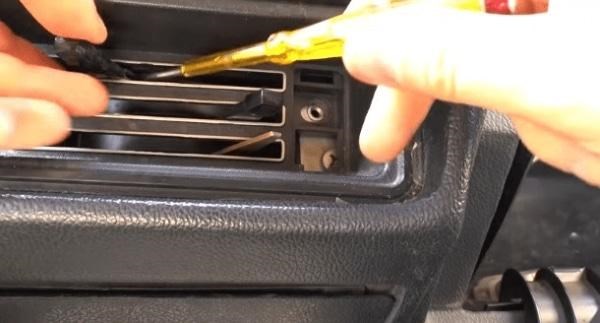

Я думаю, все это найдется в багажнике любого ВАЗ 2107, и можно будет приступать. Прежде всего снимаем пластиковые рукоятки с ручек управления отоплением, для чего поддеваем их плоской отверткой.
Отворачиваем гайку крепления кнопки сброса суточного счетчика (помечена красной стрелкой), а саму кнопку проталкиваем внутрь щитка.
Демонтаж кнопки сброса суточного счетчика
Теперь нужно отвернуть винт, который находится под заглушкой и крепит декоративную накладку. Заглушку снимаем при помощи плоской отвертки, винт отворачиваем крестовой.
Снятие фиксирующего винта декоративной накладки ПП
После этой операции правая часть панели отодвинется так, что можно будет добраться до гибкого вала управления спидометром.
Освобождение правой части ПП на ВАЗ 2107
Снимается вал голыми руками: просто отворачиваем фиксирующую его гайку.

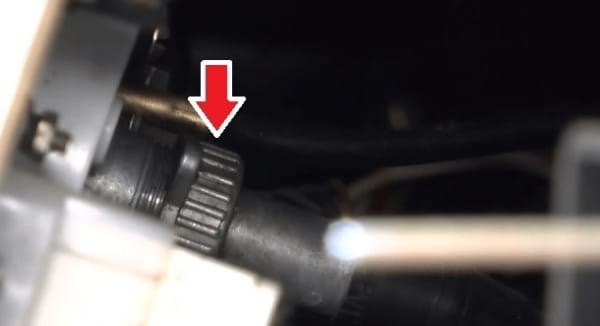

Снятие привода спидометра
Теперь сними приборную панель с фиксатора, который крепит ее левую сторону, и слегка выдвини, чтобы добраться до шланга разряжения, подключенного к эконометру. Снимается он тоже голыми руками, но будь осторожен и не порви его.
Снятие шланга разряжения с эконометра на ПП
Осталось отключить три разъема питания приборной панели и три провода на переключателе печки ВАЗ 2107. Перед отключением их желательно пометить, чтобы при сборке панели не перепутать.
Меняем подсветку приборки в ВАЗ на любой цвет
Своими руками

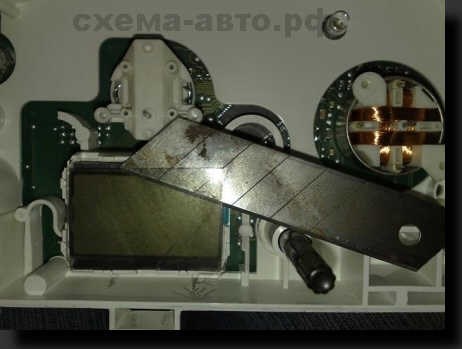

Подложка приборной панели также снимается очень легко. Для ее снятия необходим любой канцелярский нож. Острие ножа просовывают между панелью и подложкой, а затем прорезаем слой герметика по периметру подложки. После снятия защитного стекла подложки, приступаем к дальнейшей роботе по тюнингу панели.
На поверхности приборной панели под подложкой размещен светофильтр, который равномерно распределяет освещение по всей области панели. Этот светофильтр нужно удалить с применением канцелярского ножа, аккуратно соскребя светопроводящий слой.
Тюнинг приборной панели ВАЗ-2106: идеи и полезные советы
Тюнинг подсветки приборов «шестерки»

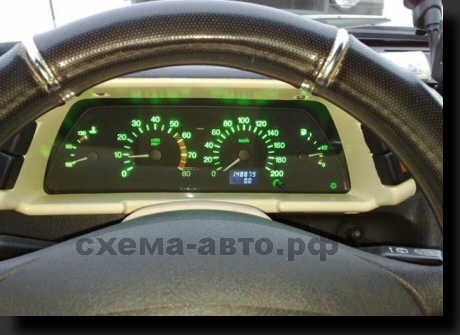

Обычно тюнинг подсветки приборов ВАЗ 2106 проводится с целью улучшения восприятия водителем параметров указателей приборной доски и для декорирования панели приборов.
Такую работу следует проводить самостоятельно, во избежание ненужных финансовых затрат и для претворения в жизнь собственного варианта дизайна подсветки приборов ВАЗ 2106, который будет неповторимым и уникальным проектом.
Если автолюбитель остановился на варианте многоцветных светодиодных лампочек подсветки приборов ВАЗ 2106, которые предлагаются в семи цветах, то производится установка светодиодной ленты и приватного БУ, который управляется дистанционным путем, причем изменение световой гаммы может производиться ежедневно или по необходимости.
Такую светодиодную «гирлянду» можно найти в специализированных торговых точках, занимающихся продажей продукции такого типа. Цена такой светодиодной цепочки фонарей невысока. Осталось только подобрать палитру цветов и приступить к замене.
Установка такой подсветки приборов ВАЗ 2106 видео можно посмотреть на нашем интернет портале.

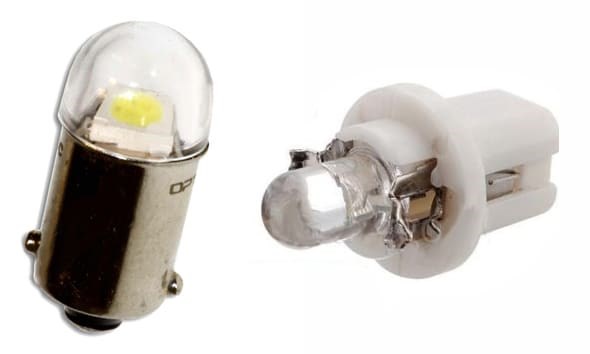

Процесс замены подсветки приборов сама по себе — несложная операция, ведь цоколь светодиодов абсолютно идентичен по размеру и креплению обыкновенным лампам.
Комментируемое видео:
Замена лампочек в приборной панели ваз 2107
- Отсоединяем минусовой контакт АКБ;
- Фиксаторные крепления вкладыша поддеваем отверткой и демонтируем приборную панель;
- Для того чтобы регулятор подсветки приборов заменить, размыкаем проводку, помечаем (при необходимости) проводку маркером;
- Демонтируем декоративную ручку устройства, просто подав ее в свою сторону, и с помощью ключа снимаем сначала крепеж, затем изделие;
- Собрать все по принципу обратного алгоритма.
Меняем лампы приборной панели ваз 2107
Перегорание ламп в приборной панели автомобилей ваз обычное дело, так как установленные там обычные нитиевые лампы имеют достаточно небольшой срок службы. Постоянная вибрация и связанное с новыми правилами почти непрерывная их работа так же не добавляют им ресурса.
Для замены ламп необходимо разобрать панель приборов и снять щиток.
Как и во всех случаях, связанных с ремонтом электропроодки, необходимо прежде всего отключить аккумулятор, путем снятия минусовой клеммы , если у вас не предусмотрено выключателя «массы».
При помощи отвертки снимаем ручки управления печкой
Откручиваем гайку с троса сброса суточного пробега. Для этого можно воспользоваться пассатижами или кусачками. Кусачками не откусываем, а раскрытыми клювами упираем в гайку с передней части и поворачиваем.
Вынимаем заглушку винтов крепления лицевой части панели, воспользовавшись подходящей отверткой. И откручиваем их.
Отводим ее в сторону, откручиваем трос спидомета, снимаем шланг эконометра и разъединяем разъемы.
Для извлечения ламп их нужно повернуть на пол оборота и вынуть.
В данной приборной панели используются два типа ламп и цоколей.
Лампы подсветки меняются отдельно, контрольные лампы заменяются вместе с патроном.
Написать ответ Отменить ответ
- Лампа резерва топлива
- Лампы подсветки
- Указатели поворотов
- CHECK ENGINE
- Лампа габаритных огней
- Масло
- Лампа стояночного тормоза
- Дальний свет
- Заряд аккумулятора
Подсветка
В интерьере «шестерки» не так уж много деталей, которые поддаются модернизации. Убранство салона предельно скромное, без изысков. Если проехать в автомобиле ночью, в глаза бросается явный минус, касающийся недостаточного освещения приборной панели ВАЗ-2106. Тюнинг в этом направлении провести можно самостоятельно.
Для выполнения манипуляций по изменению цвета и яркости подсветки, потребуются следующие материалы:
- белые приборные шкалы;
- три светодиода для больших приспособлений и по одному элементу – для маленьких устройств;
- патроны для световых элементов;
- специальная пленка-самоклейка;
- провода.
