Требования к защите от атмосферных и коммутационных перенапряжений
1631. Защита электрооборудования и электросетей от атмосферных перенапряжений выполняется по проекту с учетом специфики карьеров.
1632. Для защиты электроустановок напряжением 6 — 35 кВ от атмосферных перенапряжений должны применяться нелинейные ограничители перенапряжений, вентильные и трубчатые разрядники и другие средства защиты.
1633. Защита от атмосферных перенапряжений передвижных подстанций 35/6 — 10 кВ, присоединяемых как к действующим, так и вновь сооружаемым воздушных линий 35 кВ, должна осуществляться по упрощенным схемам. При этом установка тросовых молниеотводов на подходе воздушной линии 35 кВ к подстанции не требуется.
1636. На подходе воздушной линии 6 — 10 кВ к ПКТП с пониженной импульсной прочностью изоляции трансформаторов должен устанавливаться комплект трубчатых разрядников.
1637. Защита стационарных и передвижных воздушных линий напряжением до 35 кВ от прямых ударов молнии не требуется.
Защита от атмосферных перенапряжений стационарных воздушных линий должна выполняться:
в районах со слабой и умеренной грозовой активностью:
на пересечениях с другой электрической линией либо с линиями связи;
в районах с сильной грозовой активностью, кроме вышеуказанных мест ослабления изоляции:
на переходах с опор одного типа (деревянных) на опоры другого типа (металлические, железобетонные).
1638. При пересечении между собой передвижных воздушных линий напряжением до 10 кВ установка трубчатых разрядников на деревянных опорах, ограничивающих пролеты пересечения, не требуется при вертикальном расстоянии между проводами передвижных воздушных линий не менее 2 м.
1639. Защита от атмосферных перенапряжений электроприемников горно-транспортных машин должна выполняться:
для одноковшовых экскаваторов с ковшом вместимостью 13 м3 и более, роторных комплексов, многоковшовых экскаваторов, отвалообразователей и транспортно-отвальных мостов — двумя комплектами вентильных разрядников или нелинейных ограничителей перенапряжений, установленных по одному в приключательный пункт и КРУ машины;
для одноковшовых экскаваторов с ковшом вместимостью менее 13 м3 — комплектом вентильных разрядников или нелинейных ограничителей перенапряжений, установленных в приключательном пункте.
Защита от атмосферных перенапряжений электроприемников горно-транспортных машин не требуется, если они отключаются во время грозы.
1640. В РУ 6 — 10 кВ с вакуумными выключателями при необходимости следует выполнять защиту от коммутационных перенапряжений.
1641. Выбор, монтаж, установка и эксплуатация средств защиты от атмосферных перенапряжений электроустановок производятся в соответствии с требованиями заводов-изготовителей и нормами по защите электроустановок от атмосферных перенапряжений.
Требования к защите от атмосферных и коммутационных перенапряжений Приказ Ростехнадзора от 08.12.2024 N 505 Об утверждении Федеральных норм и правил в области промышленной безопасности Правила безопасности при ведении горных работ и переработке твердых полезных ископаемых (Зарегистрировано в Минюсте России 21.12.2024 N 61651)
7. Защита оборудования ПС от перенапряжений
Защита высоковольтного оборудования ПС от грозовых и коммутационных перенапряжений осуществляется:
от прямых ударов молнии — стержневыми и тросовыми молниеотводами;
от набегающих волн с отходящих линий — молниеотводами (от прямых ударов молнии на определенной длине этих линий) и защитными аппаратами, устанавливаемыми на подходах и в РУ, к которым относятся разрядники вентильные (РВ), ОПН, разрядники трубчатые (РТ) и защитные искровые промежутки.
Для оборудования ПС 110–220 кВ наибольшую опасность представляют грозовые перенапряжения, вследствие чего вольт-секундные характеристики искровых промежутков РВ должны быть такими, чтобы разрядники (например, типов РВС, РВМ, РВМГ) были отстроены от воздействия коммутационных перенапряжений.
Для сетей 330–750 кВ опасны как грозовые, так и коммутационные перенапряжения. Вследствие этого разрядники для ПС с таким напряжением (например, типа РВМК) выбираются на срабатывание при воздействии как грозовых, так и коммутационных перенапряжений.
Здания ЗРУ и ПС следует защищать от прямых ударов молнии в районах с числом грозовых часов в году более 20.
При установке стержневых молниеотводов на защищаемом здании от каждого молниеотвода прокладываются не менее двух токоотводов по противоположным сторонам здания.
РУ 3-20 кВ, к которым присоединены ВЛ, должны быть защищены РВ или ОПН, установленными на шинах или у трансформаторов. РВ или ОПН в одной ячейке с ТН должен быть присоединен до предохранителя ТН.

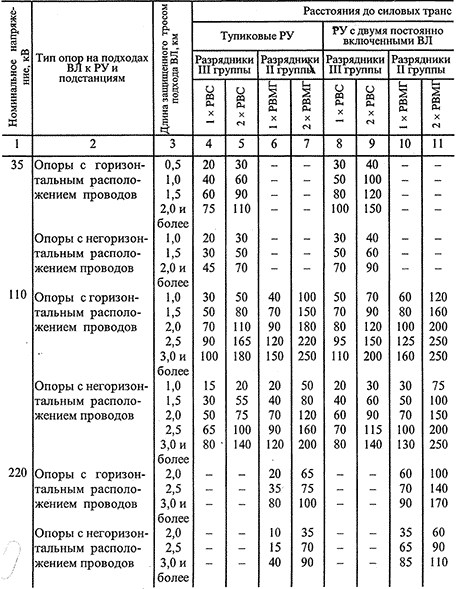

На подходах к подстанциям ВЛ 3-20 кВ с металлическими и железобетонными опорами установка защитных аппаратов не требуется. Однако при применении на ВЛ 3-20 кВ изоляции, усиленной более чем на 30 % (например, из-за загрязнения атмосферы), на расстоянии 200300 м от ПС и на ее вводе должны быть установлены защитные искровые промежутки.
Следует иметь в виду, что РВ морально и конструктивно устарели и уже сняты с производства, а оставшиеся в эксплуатации РВ практически отслужили свой нормативный срок. В настоящее время происходит их замена на современные ОПН. Таким образом, разрядники в качестве средств защиты от перенапряжений на вновь проектируемых ПС 110–750 кВ не применяются.
Необходимость установки ОПН для защиты оборудования в ячейках линий 330–750 кВ для ограничения коммутационных перенапряжений определяется расчетом и уровнем испытательных напряжений защищаемого оборудования.
Для линий 330 и 500 кВ длиной до 50 км установка ОПН не требуется.
Защитные аппараты от перенапряжений устанавливаются:
ОПН устанавливается для защиты трансформаторов, автотрансформаторов и шунтирующих реакторов в цепи их присоединений до выключателя.
УЗИП и ОПН — что это и как работает, какие разновидности бывают
2.7. Защита оборудования ПС от перенапряжений. Эксплуатация электрических подстанций и распределительных устройств
- числу вводов;
- по способу осуществления защитных функций;
- по месту расположения;
- по способу монтажа;
- по набору защитных функций;
- по степени защиты наружной оболочки;
- по роду тока питания.

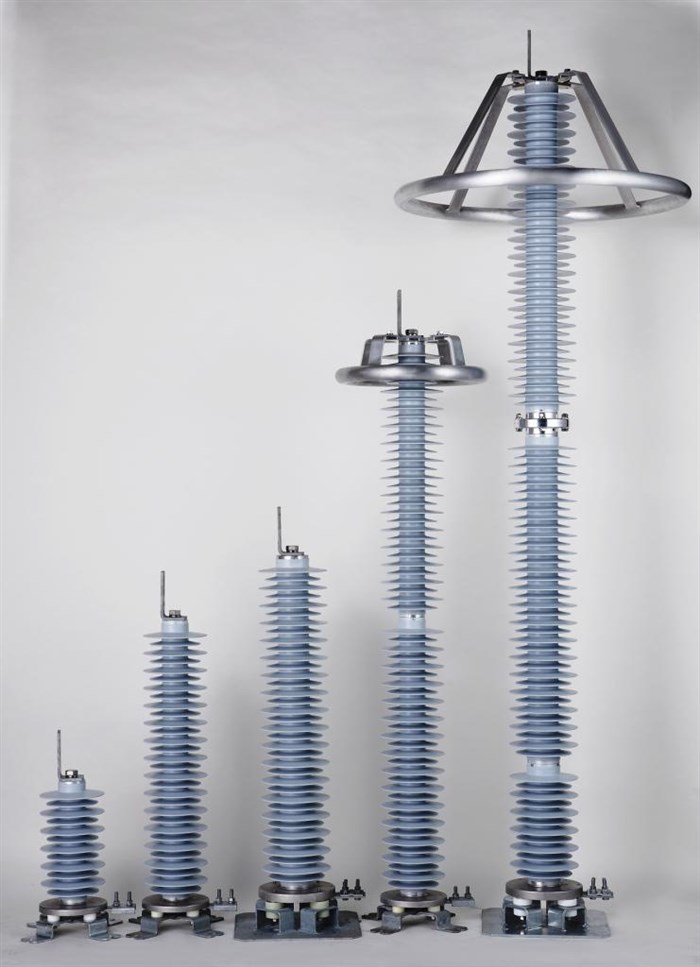

Защита от перенапряжения с использованием разрядников
Грозовые, квазистационарные и коммутационные перенапряжения воздействуют на работоспособность электрооборудования. Основные защитные устройства — РВ (вентильные разрядники) и ОПН (нелинейные ограничители перенапряжений). Надежность их работы зависит от:
- Выбора числа устройств, их параметров и места расположения.
- Внутренней защиты от перенапряжений самого разрядника, который не защищен от такого вида воздействия.
- Испытаний в нормальных условиях, они не должны пробиваться.
Разрядники для защиты от перенапряжений (варистор) состоят из резистора и искрового просвета, соединенных последовательно. Такая схема подключения меняет характеристики во влажной среде, поэтому их герметично закрывают. Этот вид разрядников срабатывает бесшумно и не дает выбросов газа и пламени.
Явление перенапряжения в наших сетях не редкость, системы электроснабжения устарели, так как не рассчитаны на современный возросший бытовой уровень жизни потребителей. Раздувшиеся нагрузки потребления электричества разрушают изношенные сети, в результате чего перепады напряжения случаются все чаще и чаще.
Подводя итог, следует сказать, что методы защиты от перенапряжения, конечно, рассчитаны на защиту от поражения высоким напряжением оборудования и людей, но не дают гарантии на 100%. Во время грозы и коммутационных явлений в сети лучшая защита всегда — это полное отключение от электросети дорогостоящего оборудования.
