Пассивные устройства защиты
В первую очередь, это заземление и зануление. По своей физической сущности они похожи, но по назначению различаются. Защитное действие заземления основано на двух явлениях:
- Ток короткого замыкания, возникающий между фазной линией и нулевым проводником (или между фазами) при малом сопротивлении среды, имеет свойство лавинообразного нарастания силы. Это приводит к возникновению электрической дуги и мгновенному разогреву проводников, участвующих в процессе, что используется для работы активных систем защиты – плавких предохранителей и автоматических выключателей.
- Ток всегда идет по пути наименьшего сопротивления. Если корпус электроприбора заземлить, то в случае аварии – частичном пробое фазы на него, человек не получит электрической травмы.
Стоит строго различать техническую нейтраль и заземляющий проводник. Первая является общей точкой трех обмоток силового трансформатора, соединенных звездой. Во время работы электроустановки по ней течет ток.
Ее используют для защиты потребителей трехфазного тока (электродвигателей) в случае межфазного или однофазного короткого замыкания на землю. Второй не имеет мест физического подключения к линиям электропередач и применяется для защиты людей от поражения электрическим током. В статье «Земля в электротехнике» подробно расписаны отличия этих двух понятий.

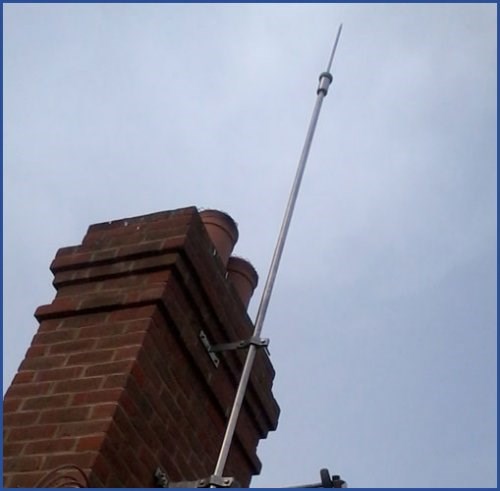

Свойство тока двигаться по пути наименьшего сопротивления используется и в том случае, когда требуется защита от атмосферного электричества. Для этого на крыше здания или рядом с ним устанавливают вертикальный штырь (громоотвод), который напрямую соединяют с физической землей.
Частным видом пассивной защиты можно считать работу балластного трансформатора, обеспечивающего стабильность питающего напряжения. Сглаживание происходит за счет того, что возникающий в его сердечнике магнитный поток имеет противоположное породившему его току направление.
Физическая защита кабеля, проложенного в земле, также относится к пассивной. Хотя она и не связана с прямым действием электрического тока. Она заключается в устройстве оболочки из металла – она может быть как его конструктивной частью, тогда он называется «бронированным».
Защита от перенапряжения, скачков и перепадов напряжения в квартире
Активные устройства защиты
Наиболее разнообразные по принципу работы и назначению виды защиты.
Стабилизаторы
- Релейные, в которых группа силовых реле обеспечивает переключение точки съема напряжения с обмотки автотрансформатора.
- Серверные – бегунок на автотрансформаторе вращается электромотором специального назначения (сельсин-датчик). Чем больше разница между напряжениями на входе и выходе, тем на больший угол он поворачивается.
Предохранители, термореле и автоматические выключатели
Недостатком предохранителей является их одноразовость, а также неизбирательность действия: они могут или не успеть отключить потребителя или сделать это слишком рано. Последний случай характерен для запуска асинхронных электродвигателей, обмотки которых соединены треугольником. Он сопровождается трехкратным увеличением силы тока в цепи.
Чрезмерная нагрузка на валу провоцирует увеличение силы тока в обмотках. Это, в свою очередь, ведет к нагреванию чувствительного элемента реле, деформации контактов размыкателя и отключению потребителя от сети. Такие защитные устройства не рассчитаны на мгновенное отключение в случае аварии. В этом их главный недостаток.
Первый срабатывает при превышении тока сверх номинального, возникающего чаще всего при коротком замыкании. Однако, если потребляемый электроустановкой ток выше указанного на корпусе автоматического выключателя, то он будет отключать сеть и при обычных условиях. Достоинство этого прибора в их универсальности и возможности мгновенного отключения потребителей.
Дифференциальные измерители
Это такие аппараты защиты, действие которых основано на определении дисбаланса между фазной линией и технической нейтралью – общей точке трех фазных обмоток, включенных по схеме «звезда». Они могут использоваться как для защиты электроустановок, так и людей. Их называют УЗО – устройство защитного отключения.
Если человек касается токоведущей части и электричество уходит через него в землю, то в нейтральном проводнике движение электронов прекращается, баланс нарушается и во вторичной обмотке возникает ток. Он усиливается и приводит к движению сердечника соленоида, который размыкает контакты. Подробнее об устройстве и принципе работы УЗО читайте здесь.
Защита генераторов и других промышленных электроустановок осуществляется трехфазными УЗО. Принцип их работы тот же, что и однофазного. Однако они способны реагировать не только на замыкание фазы на землю, но также на обрыв одной из них или замыкание между ними.
Отличие дифференциальных автоматов от выключателей в том, что они срабатывают мгновенно, без временной задержки. Поэтому на их корпусе нет буквенных маркировок: A, B, C или D. Только номинал срабатывания, величина которого в тысячи раз меньше, чем у автоматического выключателя.
Для сравнения: автоматический выключатель С32 срабатывает при пятикратном превышении рабочего тока – 160 ампер. УЗО, для которого ток в 32 ампера может быть номинальным, срабатывает при возникновении дисбаланса между фазами, исчисляемому в миллиамперах (стандартными являются значения от 10 до 300 мА).
Основные и общие неисправности стабилизатора
Стабилизатор может также отключится и при превышению нагрузки (перегрузке) в таком случае оно будет сделано ступенчато, а при двукратной перегрузке будет выполнено моментальное отключение стабилизатора.
Кроме того выключится стабилизатор может при сработке термодатчика от перегрева силовых элементов или трансформатора.
Реле можно осмотреть и прозвонить тестером (в выключенном состояние), убедится в отсутствие залипаний.
Симисторные или тиристорные ключи также можно проверить с помощью тестера. Между управляющим электродом и катодом сопротивление должно быть одинаковым при прямом и обратном измерении, а между анодом и катодом – стремиться к бесконечности.

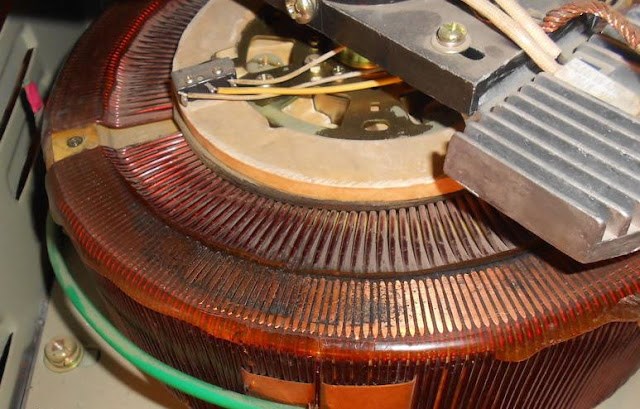

В сервоприводных стабилизаторах, силовых ключей нет, но трансформатор может перегреваться из за забившихся в пространство между витками графитовых опилок, элементов гари и пыли. Такие устройства требуют периодической чистки рабочей контактной части витков трансформатора.
Помимо описанных выше поломок которые встречаются наиболее часто, часто можно столкнутся и с такими:
После успешного ремонта стабилизатор напряжения можно проверить с помощью ЛАТРа.
К ЛАТРу подключают проверяемый стабилизатор, а на выход стабилизатора подключают нагрузку в виде лампочки накаливания (примерно 60вт). Дальше изменяя напряжения на ЛАТРе, наблюдают за работой стабилизатора и параметрами напряжения на выходе.
