Зажимы прокалывающие, ответвительные
Предназначены для соединения всех видов проводников СИП до 1 кВ, а также для присоединения проводов абонентов и освещения. Зажимы имеют болт со срывной головкой. Особенности зажимов: — болт изолирован от контактных пластин, что позволяет осуществлять монтаж на СИП, находя..
Предназначены для соединения проводов освещения и абонентов (без изоляции). Контактные пластины изготовлены из луженой меди или алюминия. Зажимы имеют болт со срывной головкой. Тип: СИП-голый Сечение магистрали (мм2): 10-95 Сечение ответвления (мм2):1,5-10 ..
Предназначены для соединения проводов освещения и абонентов (без изоляции). Контактные пластины изготовлены из луженой меди или алюминия. Зажимы имеют болт со срывной головкой. Тип: СИП-голый Сечение магистрали (мм2): 10-95 Сечение ответвления (мм2):1,5-10 ..
Предназначены для соединения всех видов проводников СИП до 1 кВ, а также для присоединения проводов абонентов и освещения. Контактные пластины изготовлены из луженой меди или алюминия. Зажимы имеют болт со срывной головкой. Тип: СИП-СИП Сечение магистрали (мм2): 25-95 Сечен..
Зажим прокалывающий PC 16-95(P95) применяется для подсоединенй к магистральным проводам СИП других проводников СИП до 1кВ, абонентских и осветительных ответвлений. Тип: СИП-СИП Сечение магистрали (мм2): 16-95(120) Сечение ответвления (мм2): 16-95(120) ..
Предназначены для соединения всех видов проводников СИП до 1 кВ, а также для присоединения проводов абонентов и освещения. Тип: СИП-СИП Сечение магистрали (мм2): 16-95 Сечение ответвления (мм2): 4-35 ..
Зажим служит для подключений изолированных проводов марки СИП к неизолированным магистральным проводам ВЛ. Тип: СИП-ГОЛЫЙ Сечение неизолированной магистрали (мм2): 6-95 Сечение СИП ответвления (мм2): 2,5-35 ..
Зажим используется для ответвления изолированного провода СИП от неизолированной магистрали ВЛ. Тип: СИП-ГОЛЫЙ Сечение неизолированной магистрали (мм2): 35-95 Сечение СИП ответвления (мм2): 6-35 ..
Зажим служит для соединения проводников СИП с неизолированными проводами воздушных линий. Тип: СИП-ГОЛЫЙ Сечение неизолированной магистрали (мм2): 25-150 Сечение СИП ответвления (мм2): 25-150 ..
Влагозащищенный ответвительный зажим изготовлен из алюминиевого сплава в комплекте с защитным кожухом.Конструкция зажима позволяет производить раздельную затяжку болта магистрали (с прокалыванием изоляции) и затяжку болта ответвления (для СИП требуется снятие изоляции). Предназначен для подключен..
Влагозащищенный ответвительный зажим изготовлен из алюминиевого сплава в комплекте с защитным кожухом.Конструкция зажима позволяет производить раздельную затяжку болта магистрали (с прокалыванием изоляции) и затяжку болта ответвления (для СИП требуется снятие изоляции). Предназначен для подключен..
Зажим прокалывающий для медных проводов
Инструкция
Во время прокладки зажимов необходимо придерживаться последовательности:
Во время работы проверяется контакт, он должен быть постоянным. Самодельные скрутки не годятся, требуется заводское исполнение. Основная цель — проверка герметичности и влагозащищенности соединения. Начинающие электрики зачастую не дожимают калиброванную головку, важно проколоть оболочку. Прокладка остаётся болтаться на пластине. Контакты должны соприкасаться с жилой.
Производитель указывает на высокую допустимую силу разрыва. Однако многое зависит от сечения магистральной линии, а также ответвления. В отдельных случаях разрешается работать, когда провода находятся под напряжением. На самом деле, головка не соприкасается с контактной пластиной, поэтому по инструкции нет ограничений.
Важно! В отличие от плашечных зажимных устройств подобные соединения считаются одноразовыми.
Не допускается многократное откручивание болтов. Повторное использование элементов приведет к срыву головки. Зажим не будет работать должным образом и придется производить демонтаж. В момент затяжки зубья проникают в изоляции и могут деформироваться. При повторном проколе они просто не доходят до жилы.
Касательно нюансов стоит рассмотреть использование устройств при фиксации голых проводов. На этот случай производители предлагают товары с плашкой. У них с одной стороны вместо зубьев используется ребристая поверхность.
Скрутка является неэффективной и это можно доказать. Многопроволочное кабельное соединение приводит к тому, что внутрь проникает влага. Скрутка со временем растягивается и электрическое сопротивление в данном месте ухудшается.
Выше рассмотрены прокалывающие зажимные устройства и продемонстрированы все их особенности. Учитываются параметры, область применения и принцип действия. Также представлена инструкция использования прокалывающего зажима.

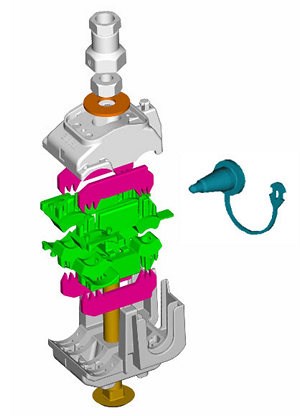

Прокалывающий зажим для СИП: 4х16, 2х16
- болт для затяжки,
- изолирующий корпус,
- зубчики,
- контакты для магистральной жилы,
- изоляционный колпачок,
- контакт для магистрали,
- отверстия для фиксации.
Ответвительные прокалывающие зажимы для СИП
Зажим прокалывающий ответвительный одноболтовой (голый-СИП)
Зажим влагозащищенный предназначен для ответвления от магистрального неизолированного алюминиевого провода на СИП с поперечным сечением провода 16-95мм2.
Конструкция:
Корпус – изготовлен из погодо и ультрафиолетостойкого, стеклоармированного полимера, имеет снизу планку для фиксации ключом HC .
Зажим прокалывающий — из коррозионностойкого алюминиевого сплава. Затягивающий болт (с внутренним шестигранником под ключ HI, либо HD с HNIL – 8-140) оцинкован гальванически. Пружина – из пружинной стали, оцинкована гальванически. Стыки зажима наполнены смазкой антиоксидант
Поперечное сечение ответвлительного провода СИП, мм2
Зажим прокалывающий ответвительный одноболтовой(СИП-СИП)
Зажим влагозащищенный предназначен для ответвления от магистрального изолированного провода на СИП с поперечным сечением провода 16-95мм2.
Корпус – изготовлен из погодо и ультрафиолетостойкого, стеклоармированного полимера, имеет снизу планку для фиксации ключом HC .
Зажим прокалывающий — из коррозионностойкого алюминиевого сплава. Затягивающий болт (с внутренним шестигранником под ключ HI, либо HD с HNIL – 8-140) оцинкован гальванически. Пружина – из пружинной стали, оцинкована гальванически. Стыки зажимов наполнены смазкой антиоксидант
Поперечное сечение ответвлительного провода СИП, мм2
Зажим прокалывающий ответвительный одноболтовой (СИП-голый)
Зажим влагозащищенный предназначен для ответвления от магистрального изолированного алюминиевого провода СИП сечением провода 16-70мм2 к алюминиевому либо медному неизолированному проводу с поперечным сечением провода 2,5-25мм2.
Корпус – изготовлен из погодо и ультрафиолетостойкого, стеклоармированного полимера, имеет снизу планку для фиксации ключом HC .
Зажим прокалывающий — из коррозионностойкого алюминиевого сплава. Затягивающий болт М8 оцинкован гальванически. Пружина – из пружинной стали, оцинкована гальванически. Стыки зажима наполнены смазкой антиоксидант. Затягивающий болт полностью изолирован от зажима, что позволяет установку зажима под напряжением.
Поперечное сечение ответвлительного провода мм2
Зажим прокалывающий ответвительный одноболтовой (СИП-СИП)
Зажим влагозащищенный предназначен для ответвления от магистрального изолированного алюминиевого провода СИП сечением провода 16-70мм2 к изолированному проводу с поперечным сечением провода 16-35мм2. Можно использовать для подключения потребителя под напряжением
