Как правильно паять паяльником с припоем и канифолью
Для того чтобы начать пайку, необходимо подготовить рабочее место и необходимый инструмент. Независимо от вида предполагаемых работ, к рабочему месту предъявляются следующие требования:
- Наличие хорошего освещения позволит не только с комфортом работать, но и заметить небольшие огрехи в спаянных деталях, что затруднительно при недостатке света;
- Отсутствие легковоспламеняющихся предметов;
- Свободное рабочее пространство, на котором можно легко разместить спаиваемую деталь;
- Наличие вентиляции сделает работу не только комфортнее, но и безопаснее, вдыхание расплавленной канифоли отрицательно сказывается на дыхательной системе;
- Увеличительное стекло дает возможность работать даже с маленькими деталями и тонкими проводами;
- Простая подставка решает проблему с размещением нагретого паяльника.
Следующим этапом подготовки будет выбор инструмента, и перед новичком всегда встает вопрос, что нужно для пайки паяльником.
Выбор паяльника
Основой качественной пайки является прогревание металлических деталей до температуры спаивания, соответственно, для каждого вида работ рекомендуется использовать паяльники разных мощностей:
- Для пайки радиодеталей и микросхем лучше всего использовать паяльник мощностью не более 60 Ватт, в противном случае можно перегреть деталь или просто расплавить ее;
- Детали толщиной до 1 мм будут лучше прогреваться при использовании инструмента мощностью 80−100 Ватт;
- Детали со стенкой до 2 мм требуют больших мощностей и определенного опыта в работе, поэтому в данной статье пайка таких деталей рассматриваться не будет.
Что еще нужно для пайки
Помимо самого паяльника для пайки необходимо следующее:
Канифоль используется для подготовки поверхности к нанесению припоя. Припой с канифолью распределяется равномерно, при отсутствии последней скатывается в капли, а к некоторым поверхностям вообще не пристает.
Паяльная кислота, или флюс необходима для подготовки контактов к спаиванию. Новичку следует знать, что флюс для каждого спаиваемого материала отличается, и нельзя применять кислоту для пайки алюминия на медном проводе, иначе припой просто не ляжет.
Как сделать флюс для пайки своими руками
Технология пайки
Основой любой пайки является качественное прогревание спаиваемых деталей с последующим закреплением их с помощью припоя. Технологически можно выделить два вида пайки: с использованием флюса или с канифолью.
Пайка с канифолью
Научиться паять паяльником с канифолью сложнее, но, овладев этим умением, возможно будет выполнить 90 процентов работ.
Если пайка проведена правильно, то поверхность блестит, и соединение имеет максимальную прочность. Если же поверхность будет выглядеть матовой и рыхлой, значит, правила пайки паяльником были нарушены и соединение не такое прочное. Но в некоторых случаях и такой результат устраивает.
Пайка с флюсом
Для пайки с флюсом нужно всего лишь взять флюс, окунуть в него кисточку и нанести на спаиваемую поверхность. После этого можно наносить припой или сразу паять. Несмотря на кажущуюся простоту, работа с кислотой имеет много нюансов:
- Для каждого материала существует свой флюс и они не взаимозаменяемы, а в некоторых случаях даже дают противоположный эффект;
- Нельзя использовать слишком активные флюсы на микросхемах, поскольку они могут прожечь металл дорожки;
- Если после работы не удалить флюс с поверхности или сделать это неправильным реагентом, он будет продолжать разрушать металл;
- Медное жало паяльника, особенно если оно остро заточено, разрушается под воздействием кислоты, и приходится постоянно его подтачивать.
Помимо знаний, работа с паяльником требует аккуратности и точности, а, научившись паять простые детали, нетрудно будет переходить к пайке более тонких плат микросхем, или, наоборот, толстых проводов, различных элементов, страз, а впоследствии даже припаять между собой пластины.
Популярные флюсы для пайки
Сегодня в радиоэлектронной промышленности используется большое количество флюсов. Наиболее популярные варианты:

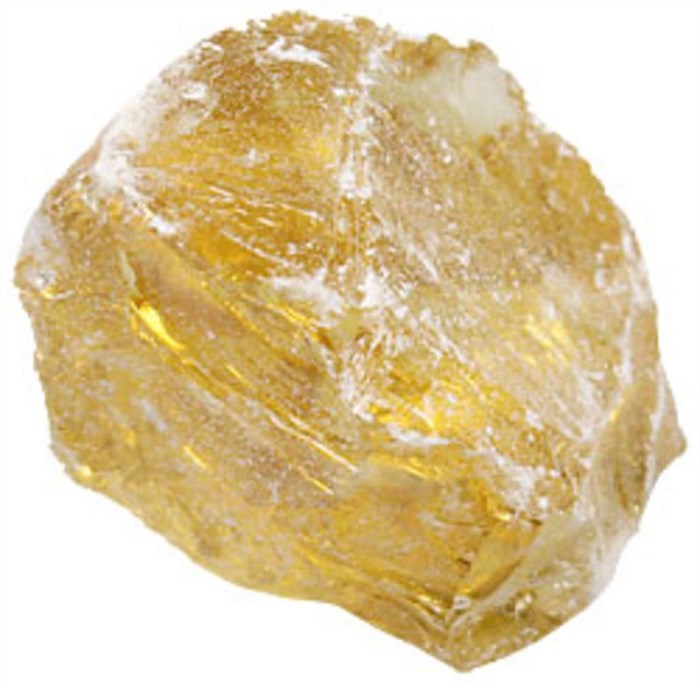

- Канифоль — хотя и принадлежит к группе пассивных материалов, в ее состав входят кислоты, и после завершения пайки рекомендуется удалять остатки флюса. Это один из наиболее популярных и доступных материалов. Так как твердую канифоль достаточно сложно использовать, то чаще всего в радиоэлектронной промышленности используют жидкую.
- Паяльная кислота — содержит такие сильные вещества, как хлористый цинк, а также соляную и ортофосфорную кислоты. Этот флюс является доступным и недорогим. С его помощью можно соединять практически все металлы, но не стоит забывать о высокой токсичности паяльной кислоты.
- Бура — представляет собой соль борной кислоты и выпускается в виде порошка. Для приготовления флюса необходимо растворить в воде. Так как бура принадлежит к группе активных, то после завершения работы с ней, необходимо тщательно удалить остатки.
- Паяльный жир — в зависимости от состава может быть как активным, так и пассивным. Этот материал отлично очищает поверхность от жировых загрязнений, но остатки испаряются длительное время.
- ЛТИ-120 — недорогой и доступный материал, пользующийся большой популярностью. Среди недостатков можно отметить быстрое испарение и некоторую токсичность.
- СКФ — представляет собой смесь сосновой канифоли и этилового спирта. Пассивный флюс, который можно легко приготовить самостоятельно. При работе практически не коптит, но быстро испаряется.
- ФТС — пассивный флюс, в состав которого не входит канифоль.
В радиоэлектронике используется большое количество флюсов, но многие из них имеют высокую стоимость и любители радиодела их практически не используют. В редких случаях применяются подручные материалы, но качество пайки в таких ситуациях оставляет желать лучшего.
Среди наиболее популярных следует отметить:
- Аспирин — пары достаточно токсичны, и необходимо проявлять максимальную осторожность при работе.
- Нашатырь — иногда используется в качестве замены флюсов.
- Глицерин — обладает остаточным сопротивлением, и его остатки должны быть удалены.
На качество пайки флюс оказывает огромное влияние. Для получения качественного соединения крайне важно правильно подобрать этот вид материала.
Как правильно паять SMD компоненты – список инструментов и принцип пайки
ПАЙКА ФЛЮСОМ
В этой статье мы рассмотрим флюсы , какие типы бывают, для каких целей применяются. Именно от них зависит качество и надёжность пайки, а иногда бывают ситуации, когда припаять металл без флюса вообще не получится (например алюминий). Из тех флюсов, что применяются при пайке радиодеталей, самый распространенный, и конечно же всем известный флюс – это канифоль .
На фото выше изображена баночка канифоли, продающейся в магазинах, которая наверняка была подобным способом разлита в жидком виде. Флюсы делятся на два типа: активные и нейтральные . В продаже в магазинах канифоль встречается не только в твердом виде, но и в виде специального канифоль – геля в шприце.
По заявлениям производителей канифоль – гель подходит и для пайки SMD деталей.
Оба типа флюсов, и активные и нейтральные необходимо смывать после пайки с платы. Если на плате останутся следы нейтрального флюса, устройство возможно и будет работать нормально, здесь все зависит от электропроводности флюса.
Часто пользуюсь таким, как на фото выше. Такой флюс можно легко приготовить самому, достаточно растереть канифоль в порошок, засыпать в ёмкость, в которой он будет храниться, и залить техническим спиртом. Соотношение канифоли и спирта должно быть 3 к 5. После ждем один – два дня, пока растворится канифоль в спирте, и можно пользоваться.
К условно нейтральным флюсам относится нейтральный паяльный жир , фото приведено выше. Но его все равно рекомендуют смывать с платы после пайки. Продается в таких же баночках и активный паяльный жир :
Многим нравится в использовании флюс ЛТИ-120 , который также необходимо смывать, потому что при его использовании на платах с цифровыми устройствами, иногда наблюдается нестабильная работа.
