Схема драйвера светодиодного прожектора 50 ватт: ремонт и изготовление светильника своими руками

Светодиоды как элементы освещения и индикации практически вытеснили лампы накаливания из их основной сферы применения. Конкурентными преимуществами LED стали длительный срок службы и экономичность. Сейчас такие светильники используют, в том числе, для освещения улиц и территорий, художественной подсветки зданий и т.д.

Из названия самих источников света понятно, что одним из основных компонентов стоит считать светодиоды) Масло масляное). Наиболее востребованными остаются LEDs следующих типов:

Об основных достоинствах, недостатках, строении и т.п. можете прочитать в этом материале. Ниже я только заострю на основные отличия между данными типами диодов. Всю остальную информацию можно прочитать по ссылке, указанной выше.

светодиодный модуль чип 220в

Светодиодный прожектор: как подключить к розетке, на улице
Не забываем, что контакты 220В открыты! Обязательно изолируем!Я залил лаком и поверху наклеил пленку.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Просверлил в нем четыре отверстия 3мм под крепление светодиодного модуля и еще два отверстия под крепление провода стяжкой самозатягивающимся ремешком. Если же вам что-то непонятно, пишите мне!

Как подключить прожектор своими руками

  • некачественные соединения от входа до блока питания или от драйвера до светодиодного модуля, вызывающие короткое замыкание;
  • в мощном фонаре нарушается тепловой баланс, люминофор деградирует, соединительные проводки рвутся, кристаллы выгорают;
  • в СОД кластере плохо пропаяны контактные площадки, при разрыве контакта одним кристаллом перестает работать вся цепь;
  • низкое качество корпуса или отсутствие под матрицей состава, отводящего избыток тепла.

Особенность устройства мощных светодиодов 1,3,5 Вт для прожекторов

На фото Вы можете видеть, что производство таких типов диодов достаточно сложное. А это ведет к удорожанию последних.

По большому счету, мощные диоды 1,3,5 Вт уже устарели. Если брать во внимание из использование в светодиодных прожекторах. Для получения более-менее качественных световых характеристик диодов нужно большое количество. А это далеко не лучший вариант с позиции ценообразования. Я давно уже наблюдаю, как большинство продавцов пытается «хотя бы» куда-нибудь сбыть свой товар.

Но есть и плюсы в таких LEDs — тепловой нагрев. С ним достаточно просто справиться, по сравнению с другими типами чипов.

подключаем 220 к led матрице

Конструкция и особенности

Светодиодные прожекторы

  • литой металлический корпус класса ip65-67 (высокая защита от попадания пыли и воды);
  • светодиодная LED матрица;
  • драйвер (в мощных моделях может размещаться снаружи);
  • радиатор охлаждения для отвода тепла;
  • SMD матрица;
  • рассеиватель.

Для простоты монтажа в конструкции также предусмотрен кронштейн, с помощью которого прибор может устанавливаться как накладной.

Существуют также модификации стандартных моделей с дополнительным оснащением, например:

  • разноцветные RGB прожекторы – в комплекте идет пульт управления;
  • слаботочные фонари – для установки нужен понижающий трансформатор;
  • приборы со встроенными датчики движения или освещенности.

Однако это несильно влияет на сложность монтажа. Главное, перед тем, как подключить светодиодный прожектор к сети, знать основные особенности этого процесса и подготовить инструменты. Нужно подготовить набор отверток и провод, по которому будет поступать напряжение. Для осветительных приборов мощностью до 200 Вт достаточно стандартного кабеля сечением 1,5мм².

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Это поможет контролировать освещенность, например, если свет нужно оставить на более длительный период, чем это предусмотрено в настройках. Если же вам что-то непонятно, пишите мне!

Как подключить led прожектор к сети 220

  • надежная конструкция;
  • мощный поток света;
  • простота монтажа на стены, столбы, крыши;
  • регулировка угла наклона;
  • отсутствие перегрева;
  • экономичный расход электроэнергии;
  • широкий рабочий диапазон температур.

Инструкция по подключению к сети

Для начала рассмотрим, как подключить светодиодный прожектор с тремя проводами, напряжением 220 В, без датчиков и цветных светодиодов, то есть — стандартную модификацию.

  1. На обратной стороне прибора есть клеммная коробка, которую фиксируют четыре винта. Эти крепления нужно открутить, затем снять крышку, чтобы освободить удобный доступ к клеммной розетке.
  2. Для подключения к сети в корпусе предусмотрено входное отверстие для кабеля. Если отверстие герметичное, на нем будет резиновый уплотнитель и гайка. Ее нужно затянуть после подключения.
  3. Подключите кабель к свободным клеммам: фаза (L) – коричневый провод, ноль (N) – синий провод, заземление (RE) – желто-зеленый провод. Соответствующие жилы кабеля подбирают по цвету. Фазу нужно соединять с фазным проводом, ноль – с нулевым. К слову, заземления может не быть, но если оно есть, подключите обязательно.

Когда все готово, спрячьте провода внутрь клеммной коробки, поставьте на место крышку, закрутите винты. Установите фонарь, дайте напряжение и убедитесь, что все работает.

Теперь вы знаете, как подключить прожектор к вилке 220 В или напрямую к контактам розетки. Такая же схема применима для приборов RGB и моделей со встроенными датчиками.

Если используются слаботочные прожекторы, тогда необходимо преобразовать сетевое напряжение 220 В в соответствующее 5 или 12 В, подключив понижающий трансформатор (блок питания). БП должен соответствовать по мощности подключаемому фонарю + запас 10-15%.

Советы при подключении

  1. Провода подключаются только «на холодную», то есть без подачи электроэнергии. Питания в кабеле быть не должно.
  2. Перед монтажом внимательно изучите корпус осветительного прибора. Важно убедиться, что на нем нет механических повреждений.
  3. Не разбирайте прибор полностью, снимайте только защитную крышку с клеммной коробки. Это опасно для здоровья, к тому же вы потеряете гарантию на прибор.
  4. Не используйте прожекторы с диммерами (если осветительный прибор на это не рассчитан и не укомплектован специальным диммируемым драйвером).
  5. Для проверки напряжения при подключении проводов используйте индикаторную отвертку.
  6. Некоторые модели прожекторов продаются уже с выведенным отрезком провода. Тогда вам не нужно снимать крышку, чтобы получить доступ к клеммам. Достаточно зачистить контакты, припаять к более длинным проводам, а все стыки тщательно изолировать.

Как подключить прожектор своими руками

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

Самостоятельное изготовление

Одни материалы понадобится купить, а другие можно сделать из подручных средств или даже снять со старых ненужных приборов.

Матрица излучателей и драйвер

Существует три вида светодиодов. Для прожектора применяются сверхяркие светодиоды белого цвета на металлической подложке или LED. Излучатели, выполненные в пластиковых цилиндрических корпусах со штыревыми видами, для изготовления мощных прожекторов непригодны.

Если применяется большое количество светодиодов, то есть смысл использовать последовательно-параллельное включение. Для этого создаются ветви, состоящие из равного количества светодиодов с последовательно установленным ограничительным резистором. Его расчёт несложен: из напряжения питающей сети вычитается напряжение светодиода и делится на предельно допустимый ток.

В зависимости от количества светодиодов понадобится изготовить или приобрести блок питания с требуемым напряжением для их розжига. Для этого понадобится знать характеристики используемых светодиодов.

Для прожектора средней мощности можно использовать блоки питания общебытового назначения с выходным пульсирующим током до двух ампер и напряжением на 3−5 вольт выше прямого напряжения диодов. Для избегания всплесков напряжения, могущего привести к перегоранию светодиодов, драйвер должен иметь стабилизацию. Её можно выполнить, используя интегральные микросхемы: LM317, LM350 и LM338.

Сборка элементов воедино

Как только драйвер с матрицей будут готовы, понадобится определиться с корпусом, в котором свободно смогут разместиться все элементы. В качестве него можно использовать любое подходящее по габаритам ненужное устройство. Например, компьютерный блок питания, старый прожектор с лампочкой. А можно сделать и самому, но для этого понадобятся слесарные навыки.

Монтаж прожектора

При этом следует сразу предусмотреть возможность крепления корпуса к стенам или потолку. В качестве отражателя подойдёт обыкновенная пищевая фольга, а вместо защитного стекла можно использовать прозрачный пластик, например, из коробочки от CD дисков.

Делается пробное включение. Если прожектор проработал около часа, и его температура нагрева не превысила 50−60 градусов, то можно с уверенностью герметизировать корпус и начинать радоваться самостоятельно выполненному устройству.

Прожектор своими руками: конструкция и принцип действия, выбор светодиодов
В качестве стабилизатора часто применяют микросхему L7812, но это не совсем правильное решение. Она является линейным устройством, регулирующим напряжение, и при изменении тока может сгореть.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Благодаря технологии Chip on Board можно создавать мощные точечные источники света в виде массива светодиодных кристаллов, которые установлены в одну плату, способную обеспечить отвод тепла от покрытых люминофором кристаллов. Если же вам что-то непонятно, пишите мне!

Мощный светодиодный прожектор своими руками. Делаем мощный простой светодиодный прожектор своми руками

Подключаем к электросети

Провод для светодиода подойдёт и тонкий (на 0,5 – 1,5 мм2).

Кроме того, лучше подбирать провод того же металла, что и на приборе.

Если приобретён недорогой, прибор, лучше до начала эксплуатации раскрутить его и осмотреть. Зачастую в них могут быть не подключены провода (заземление, например), или недостаточно термопасты (она может быть пересохшей, промазана неравномерно и не обеспечивать надёжного контакта платы с радиатором).

Схема подключения сенсорного прожектора с фотореле к датчику освещения

Провод разбирается на жилы. По цвету подбираются соответствующие контакты.

Цветная оболочка на обоих контактах зачищается ножом примерно на 2 – 3 см.

Если соединяются провода подобного металла (медь с медью, например), они немного скручиваются и пропаиваются. Если же по каким-то причинам приходится использовать провод из другого металла (медь с алюминием, например), то соединять их нужно посредством специальных завинчивающихся клемм.

Места соединения проводов тщательно обматываются изолентой.

Если вы решили отдать предпочтение современным лампочкам дневного освещения, необходимо знать, как подключить лампу дневного света самостоятельно. Об этом подробно описано в статье.

Виды ламп освещения и их характеристики смотрите в этом обзоре.

Заключение

Светодиоды рано или поздно вытеснят с рынка малоэффективные аналоги. Они освещают лучше, чем галоген или люминесцентный вариант, а энергии при этом потребляют гораздо меньше. Прожектор с фотоэлементом и датчиком движения – отличное приобретение, для частного дома, освещения организации и даже для уличных фонарей!

Светодиодные прожекторы

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Для удобного доступа к монтажным отверстиям, лучше предварительно открутить кронштейн от осветителя, закрепить его на стене или столбе, а уже потом навесить фонарь. Если же вам что-то непонятно, пишите мне!

Светодиодный драйвер своими руками: схемы, расчеты

  • Удалённость от розетки.
  • Полноценное освещение требуемого участка, свободное пространство перед фонарём, чтобы его не загораживали деревья, строения и т. д.
  • Высота должна быть удобной для людей – не располагать прожектор на уровне глаз и ниже;
  • Устройство нужно защитить от дождя и снега навесом.
  • Не нужно располагать прожектор в глухом кармане, куда не будет попадать воздух, минимальное проветривание желательно обеспечить.

Процедура по шагам

В первую очередь, если куплен недорогой прибор от малоизвестного производителя, советуется разобрать его и осмотреть. Не должно быть видимых повреждений, неподключенных проводов, отсутствия изоляции.

Основные действия по монтажу светодиодного прожектора:

  • снятие крепления клеммной колодки;
  • зачистка окончания проводов;
  • ввод сетевых электропроводов;
  • подключение проводов питания;
  • закрепление крышки;
  • установка светодиодного прожектора на кронштейн;
  • установка собранной конструкции на нужный участок.

Подключаемые провода необходимо зачистить от изоляции на 2-4 см.

Определение места

Прожектор можно закрепить на потолке, стене, опоре – на любой гладкой поверхности. Высота определяется с учетом габаритов, мощности и других важных параметров.

Крепление прибора на дереве, ПВХ пластике или жестяной пластине выполняется с помощью саморезов. Если нужно установить прожектор на кирпиче или бетоне, предварительно вставляются чопики, а потом сами крепежные механизмы.

Процедура подключения с заземлением и без него

Перед тем как подключить прожектор, следует обязательно изучить инструкцию. В случае если не указана полярность, ее можно не учитывать при подсоединении к сети. Для установки прожектора используется гибкий медный проводник, устойчивый к высоким температурам.

установка LED фонаря

Изготовление драйвера для светодиодов своими руками

Если в наличии пользователя есть несколько полупроводниковых кристаллов или линейка подсветки из старого телевизора, он может самостоятельно сделать источник тока для них.

Для этого следует приобрести приборы и детали или выпаять радиоэлементы из старой аппаратуры. Часто КПД устройств, сделанных своими руками, намного выше, чем у промышленных образцов.

Материалы и инструменты для работы

  • конденсаторы: простой 0,27 мкф на 400 V и 2 электролитических 500×16 V и 100×16 V;
  • резистор 500 кОм на 0,5 W;
  • 4 диода или готовый мост на 220 V;
  • микросхема LM317;
  • паяльник мощностью 20-40 Вт;
  • флюс и припой (желательно типа ПОС);
  • пассатижи, кусачки, плоскогубцы;.
  • многожильные изолированные проводники из меди сечением 0,35-1 мм²;
  • трубка термоусадочная;
  • мультиметр или тестер;
  • изолента;
  • плата для распайки элементов.

Макетная плата из текстолита

Схемы простого драйвера для светодиода 1 Вт и мощного

Классический преобразователь представляет собой сочетание электронного делителя напряжения и микросхемы-стабилизатора. Первый узел состоит из 2 элементов (конденсатора 0,27 мкф и резистора 500 кОм), соединенных параллельно, к которым последовательно подключен мост из диодов, выдерживающих входное напряжение.

Для сглаживания пульсаций устанавливают 2 «электролита». Первый из них 500×16 V паяют сразу после моста. Затем монтируют стабилизатор тока. За ним второй конденсатор 100×16 V.

В качестве стабилизатора часто применяют микросхему L7812, но это не совсем правильное решение. Она является линейным устройством, регулирующим напряжение, и при изменении тока может сгореть.

Схема подключения

Лучше воспользоваться микросхемами LM317, LM338 или LM350, у которых есть защита от КЗ и перегрева. Питать их можно любым напряжением 5-35 V. К драйверу можно подсоединить 5-10 светодиодов.

  • плюс делителя идет на вход микросхемы (1 вывод);
  • общий провод через анод светодиода идет на минус радиодетали (среднюю ножку);
  • туда же через резистор, ограничивающий ток, подключен выход LM317 (3 контакт).

Установив вместо последнего элемента регулируемое сопротивление, можно изменять силу тока, т. е. яркость светодиодов в некоторых пределах.

Если нужно соорудить мощный прожектор, то драйвер придется модифицировать:

Ввиду большой силы тока следует установить ее на радиатор.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Для этого создаются ветви, состоящие из равного количества светодиодов с последовательно установленным ограничительным резистором. Если же вам что-то непонятно, пишите мне!

Подключение светодиодного прожектора к сети 220В

  • сетевого фильтра, защищающего сеть от помех;
  • конденсаторно-резисторного (RC) или трансформаторного узла для снижения напряжения;
  • диодного моста для выпрямления;
  • стабилизатора тока.

Нюансы драйвера без стабилизатора тока

Многие пользователи совсем не ставят микросхему или другой подобный узел. Но отсутствие трансформатора приводит к пульсации напряжения и тока.

Яркость светодиодов при этом тоже меняется. Частично проблему решает конденсатор, установленный после моста. Если стабилизатор не установлен, то минимальная величина пульсации составит 2-5 V.

Вариант c микросхемой позволит избавиться от проблемы. Поэтому драйвер, смонтированный своими руками, по степени пульсации не уступит зарубежным аналогам.

Драйвер без стабилизатора тока

Монтажные работы

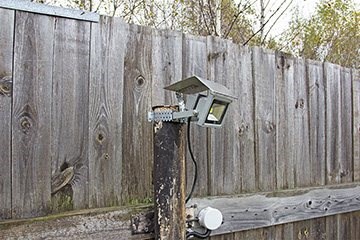

Процесс монтажа LED-прожектора начинается с выбора места. Выбирая место крепления, учитывают:

установка LED фонаря

  • Удалённость от розетки.
  • Полноценное освещение требуемого участка, свободное пространство перед фонарём, чтобы его не загораживали деревья, строения и т. д.
  • Высота должна быть удобной для людей – не располагать прожектор на уровне глаз и ниже;
  • Устройство нужно защитить от дождя и снега навесом.
  • Не нужно располагать прожектор в глухом кармане, куда не будет попадать воздух, минимальное проветривание желательно обеспечить.

Если розетки поблизости нет, от осветительного прибора прокладывается кабель. С заземлением он должен быть трёхжильным и помещаться в гофру или кабель-канал (это необходимые меры предосторожности для работы в условиях атмосферного влияния). К стене провода крепятся скобами.

На большие расстояния до отдельностоящего столба, лучше протянуть трос, который хорошо фиксируется при помощи растяжек. Уже к нему крепится питающий кабель.

Сам процесс крепления прожектора к стене или столбу – не вызовет трудностей. Прожекторы снабжены ручкой – кронштейном с отверстиями под крепёж. Прибор прикручивается к поверхности, после чего выставляется удобный угол наклона фонаря.

Для удобного доступа к монтажным отверстиям, лучше предварительно открутить кронштейн от осветителя, закрепить его на стене или столбе, а уже потом навесить фонарь.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
В качестве отражателя подойдёт обыкновенная пищевая фольга, а вместо защитного стекла можно использовать прозрачный пластик, например, из коробочки от CD дисков. Если же вам что-то непонятно, пишите мне!

Сфера использования

  1. Осматривают проводку на физическую целостность. Проверяют отсутствие обрывов, прогоревшей изоляции, перегибов кабеля. Цель состоит в том, чтобы убедиться в отсутствии разрывов токопроводящей жилы.
  2. Проверяют корпус устройства, а также светодиодную матрицу на наличие повреждений механического характера (деформации, сколы, трещины).
  3. Следующая задача: проверить входное напряжение, для чего открывают заднюю панель корпуса. Входное напряжение должно составлять 220 В (переменный ток). Если напряжение отсутствует, причина поломки не в светильнике, а в электрической цепи. Измерения осуществляют стандартным мультиметром. Норма выходного напряжения — 12 В (постоянный ток).
  1. Если отсутствует выходное напряжение, поломку ищут на плате преобразователя. Осматривают контакты на предмет окисления, ищут трещины оловянного покрытия на участках пайки или перегоревших элементов.
  2. Если вышеуказанные способы проверки не дали результата, тестируют работоспособность матрицы.

Полезные рекомендации

Несколько полезных советов по ремонту светодиодных прожекторов:

  1. При замене матрицы обязательно обращать внимание на полярность.
  2. Обязательно удалять отвердевшую теплопроводную пасту под матрицей.
  3. Обезжиривание поверхности следует осуществлять спиртом.
  4. При пайке не нужно перегревать поверхность. Время на пайку — до 2 секунд. Если перегреть матрицу, произойдет разрушение кристаллов или же их новые характеристики не позволят нормально функционировать прожектору.
  1. Чтобы отремонтировать прожектор большой мощности, достаточно знаний, применяемых при ремонте маломощных светильников. Никаких особых отличий между устройствами разной мощности не существует.
  2. Если матрица с большим количеством диодов не залита компаундным раствором, понадобится замена нерабочего диода. Для выполнения операции необходим микропаяльник. Работать нужно аккуратно, чтобы не перегреть кристаллы.
  3. Если на перегоревших сопротивлениях невозможно разглядеть номиналы, не обойтись без инструкции к прожектору. В ней должны быть указаны соответствующие данные.

Починить прожектор может каждый. Однако для выполнения ремонтных работ требуются хотя бы базовые знания в области электротехники, а также навыки обращения с паяльником и мультиметром. Также необходимо умение читать схемы, чтобы разобраться с устройством прожектора.

Блок Питания Для Светодиодных Прожекторов • Подключение к электросети

Понравилась статья? Поделиться с друзьями:
✨Мир света
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
