Как подключить провода к люстре

На первый взгляд, подключение люстры — простой вопрос. Для электриков он действительно несложный, но для неспециалистов может оказаться настоящей проблемой. Из потолка и люстры может выходить два, три или больше проводов. О том, как их правильно соединить, и пойдет речь в этой статье.

Для начала нужно разобраться с проводами, которые выходят из потолка. Их может быть два, три или четыре. Если проводов больше двух, то один из них может быть заземлением. Отличить его достаточно просто: у него желто-зеленый цвет изоляции. Это требование одинаково во всех странах, поэтому ошибка исключена.

Заземляющий провод есть только в домах новой постройки. В старых зданиях он может появиться только после проведения капитального ремонта с заменой электропроводки.

Затем необходимо перевести выключатель в положение «выключено» и для гарантии дополнительно отключить автомат на щитке. Чтобы не было путаницы, проидентифицированные провода можно пометить цветным маркером или изолентой.

Дальше нужно разобраться с проводами, выходящими из люстры. Заземляющий, как мы уже знаем, имеет желто-зеленый цвет. При наличии маркировки он обозначается РЕ, фаза — L, ноль — N.

Если заземляющий провод есть только в потолке или только в люстре, его нужно заизолировать.

Подключение люстры: варианты + основные правила

Провод заземления есть в новостройках и недавно отремонтированных домах

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Прозвонка проводов на потолке мультиметром

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

Использование индикаторной отвертки для поиска фазы

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

Фаза синий или коричневый - Всё об электрике в доме
Принятая маркировка проводов требует, чтобы плюсовой полюс в такой сети был обозначен красным, а минусовой – синим цветом. Нулевой контакт, обозначаемый на схемах М, окрашивается в голубой цвет.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Кроме того, следует помнить об описанных выше проблематичных ситуациях во время монтажа нового узла, или подключения оборудования. Если же вам что-то непонятно, пишите мне!

Маркировка проводов (N, PE, L)

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

  • Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
  • Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая — пустовать.

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Подключение люстры: варианты + основные правила

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

Перед тем как подключить люстру, проводники группируют

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

Схема подключения люстры к одноклавишному выключателю

При таком включении одновременно загораться будут все лампочки.

Подводка к электроплите

Допускается при подключении на одну фазу сеть объединять фазные проводники на электроплите под один контактный зажим.

В классическом варианте трехфазных цепях до 1000 вольт, проводники помечают в следующих комбинациях:

  1. Фаза А – L1, желтый — рекомендован коричневый.
  2. Черный рекомендован в фазе В – L2, зеленый.
  3. Фаза С – L3, красный – рекомендован серый.
  4. Нулевой проводник – N синий.
  5. Совмещенный рабочий ноль с заземляющим проводником – PEN, синий с желто-зелеными наконечниками – желто-зеленый с синими наконечниками.
  6. Заземляющий проводник – PE, желто-зеленый.

Данная комбинация не подразумевает ни направление вращения ни фазировку.

маркировка проводов по цвету

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Кроме того, следует помнить об описанных выше проблематичных ситуациях во время монтажа нового узла, или подключения оборудования. Если же вам что-то непонятно, пишите мне!

Коричневый и синий провод где фаза — Всё об электрике в доме

  1. Проводом типа СИП и имеется помимо двух основных цветов красного и зеленого, синий и черный провода — нулевой провод будет обязательно черный.
  2. Кабелем типа АВВГ или ВВГ нулевой проводник будет синий, а один из фазных помимо красного и зеленого будет черный или белый.
  3. Кабелем типа КГ нулевой – синий, коричневый и два черных – фазные проводники.

Каким цветом обозначается фаза и ноль

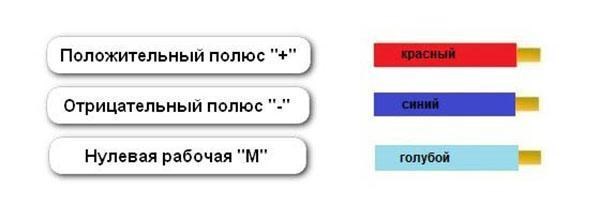

линии постоянного тока

Проводники цепей постоянного тока рекомендуют окрашивают следующим образом:

  • плюсовой полюс – красный (рекомендуют коричневый цвет изоляции);
  • минусовой полюс – синий (рекомендуют серый цвет);
  • заземляющий проводник в трехпроводной цепи постоянного тока –голубого (с 2009 г рекомендуют синего цвета).

Полярность проводов по цвету можно определить проще. Холодные цвета – минусовая клемма, теплые цвета — плюсовая. Если в трехпроводной электрической цепи постоянного тока имеются отпайки, то отходящие линии должны быть того же цвета, что и питающие. Каким цветом провода плюс и минус не были окрашены, необходимо пометить их буквенно-цифровым маркером.

Маркировка проводов (N, PE, L)

Маркировка проводов (N, PE, L)

Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

  • Рабочий нуль (N) – синего цвета, иногда красный.
  • Нулевой защитный проводник (PE) – желто-зеленого цвета.
  • Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена. Если же вам что-то непонятно, пишите мне!

Цвета проводов в электрике
