Основные части конструкции

Система представляет собой устройство с простой конструкцией, состоящей из следующих элементов:

Штыри являются каркасом, использующимся для соединения заземлительных клемм аппаратуры с соответствующей шиной и выполняющих роль проводников электрической энергии. Как правило, они вбиваются в землю на глубину от 2 до 3 метров. Совместно с шиной штыри образуют так называемую металлосвязь.

Металлосвязь — это обязательный элемент, расположенный в любом жилом доме, который представляет собой железную сварную конструкцию, соединяющую друг с другом верхние концы заземлителей. Её заводят к вводному щитку дома для дальнейшей разводки по квартирам.

В соответствии с приложением 3 пт.26 ПТЭЭП правилами технической эксплуатации электроустановок потребителей, измерение сопротивления металлической связи осуществляется со следующей периодичностью:

  • более 1 раза в 12 лет для опорных конструкций воздушных линий (ВЛ) напряжением свыше 1 кВ и более 1 раза в 6 лет для ВЛ до 1 кВ;
  • более 1 раза в 12 лет в соответствии с графиком планово-профилактических работ (ППР).

Для проведения измерения используются клеммы заземления электроустановки и наиболее удалённый наземный контур. Проверка сопротивления производится на каждом участке линии и значение этого параметра на каждом участке не должно быть больше 0,1 Ом.

Различные виды почв

Искусственный заземлитель: виды, функции, требования и установка

Когда устройство искусственных заземлителей оказывается на пахотной земле, все электроды должны размещаться на глубине не менее 1 метра. Это позволяет увеличить контакт с грунтом.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Все эти усредненные показатели сопротивления соответствуют нормальным стандартным грунтам, удельное сопротивление которых не превышает 100 Ом х м. Если же вам что-то непонятно, пишите мне!

Из какого материала должны изготавливаться искусственные заземлители?

  1. Стальные и железобетонные сооружения, которые имеют непосредственный контакт с землей. К ним относятся фундаменты железобетонных зданий и сооружений, имеющие гидроизоляцию в условиях слабо- и среднеагрессивных условиях.
  2. Водопроводные трубопроводы, проложенные в грунте.
  3. Стальные фрагменты сооружений гидротехнического назначения.
  4. Иные элементы металлических конструкций и построений.

Преимущества и недостатки устройств заземления

  • Естественные устройства заземления лучше использовать в тех случаях, когда они позволяют обеспечить все требования техники безопасности, предъявляемые к ним.
  • Контуры заземления искусственные рекомендуется использовать для уменьшения величин токов, которые будут уходит в земли через естественные заземлители.
  • В большей степени можно обойтись использованием только естественных заземлительных приспособлений. Это прежде всего сохранит затраты на покупку дополнительных материалов, а также гораздо уменьшит трудовые и физические затраты. Кроме того, использование естественных приспособлений гораздо проще в применении нежели искусственных.

Использование фундамента как естественного заземлителя

Сегодня применение заземлителей на железобетонных фундаментах зданий возможно лишь при влажности грунта не более 3%. На сооружения могут воздействовать исключительно слабоагрессивные либо неагрессивные вещества.

Использование труб как естественного заземлителя

Если же за основу взят заземлитель трубопровода, то подключение производится на задвижке трубы через перемычку. Использование канализационной трубы как заземлителя крайне нежелательно, поскольку будет иметь место слабый электрический контакт в стыках металлоконструкции.

В качестве заземлительного проводника нельзя использовать водопроводные трубы или трубы, предназначенные для отопления. В трубопроводе могут присутствовать нетокопроводящие вставки, следовательно, это нарушит электроконтакт. Также на плохую электропроводность влияет коррозия.

Виды почвы

Нормативная часть

Заземление – преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством. [1] п.1.7.28.

Защитное заземление – заземление, выполняемое в целях электробезопасности. [1].п. 1.7.29.

Работа электрических сетей напряжением 2-35кВ может предусматриваться как с изолированной нейтралью, так и с нейтралью, заземленной через дугогасящий реактор или резистор.

Работа электрических сетей напряжением 110кВ может предусматриваться как с глухозаземленной, так и с эффективно заземленной нейтралью.

Электрические сети напряжением 220кВ и выше должны работать только с глухозаземленной нейтралью.[1] п. 1.2.16.

Искусственный заземлитель – заземлитель, специально выполняемый для целей заземления.[12] п.1.7.16.

Естественный заземлитель – сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемую для целей заземления.[1] п.1.7.17.

Заземляющие устройства электроустановок напряжением выше 1кВ в сетях с эффективно заземленной нейтралью следует выполнять с соблюдением требований либо к их сопротивлению либо к напряжению прикосновения, а также с соблюдением требований к конструктивному выполнению.[1] п.1.7.88.

Для исключения электрической связи внешней ограды с заземляющим устройством расстояние от ограды до элементов заземляющего устройства, расположенных вдоль нее с внутренней, внешней или с обеих сторон, должно быть не менее 2м.[1] п.1.7.93.

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

Заземляющее устройство, которое выполняется с соблюдением требований к его сопротивлению, должно иметь в любое время года сопротивление не более 0,5 Ом с учетом сопротивления естественных и искусственных заземлителей. [1] п.1.7.90.

Горизонтальные заземлители следует прокладывать по краю территории, занимаемой заземляющим устройством так, чтобы они в совокупности образовывали замкнутый контур на глубине 0,5 – 0,7 м. Вертикальные заземлители должны быть длиной 3 – 5м. [1] п.1.7.90.

Считается, что сопротивления естественных и искусственных заземлителей взаимодействуют параллельно.

Если заземляющее устройство используется одновременно для электроустановок до 1кВ и выше 1кВ то при выборе его сопротивления должны учитываться тебования для обоих диапазонов напряжения с учетом режима электрической нейтрали.

Искусственные заземлители могут быть из черной или оцинкованной стали или медными.

Материал и наименьшие размеры заземлителей должны соответствовать приведенным в табл. 1.7.4. [1] п.1.7.111.

a) Определим необходимое сопротивление искусственного заземлителя с учетом использования естественных заземлителей.

Где — сопротивление искусственного заземлителя, Ом;

Что Является Определением Понятия Искусственный Заземлитель • Измерение сопротивления

— сопротивление естественного заземлителя, Ом;

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Меньший показатель такой характеристики почвы отразится на гидрофильности бетона произойдет мощное электрическое сопротивление, железобетонная конструкция потеряет свойства заземлителя. Если же вам что-то непонятно, пишите мне!

Что является заземлителем: определение, типы и принцип работы заземляющего устройства

Заземление посредством железобетонного фундамента

Выбор такой конструкции в качестве заземлителя можно осуществить лишь при соответствии физических основ фундамента (гидрофильность бетона) с количественными показателями влажности грунта.

Допускается реализация такого технологического варианта заземления только при условии наличия влажности грунта, на котором находится объект, свыше 3 %. Меньший показатель такой характеристики почвы отразится на гидрофильности бетона: произойдет мощное электрическое сопротивление, железобетонная конструкция потеряет свойства заземлителя.

Естественный заземлитель посредством железобетонного фундамента практичнее применять при таких условиях:

Нормативная стандартизация применения такого типа заземлителя предусматривает варианты, когда его запрещено использовать в системе заземления объекта.

так выглядит заземлитель

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Такой структурный элемент заземления имеет определенную конфигурацию материал, количество элементов, длина, месторасположение электродов. Если же вам что-то непонятно, пишите мне!

Из какого материала должны изготавливаться искусственные заземлители: отличия искусственных и естественных

  • при том же сечении имеют меньшую площадь поверхности, потому меньше ржавеют;
  • легче вбиваются в грунт;
  • требуют в 1,5 раза меньших затрат стали и обходятся в 1,75 раза дешевле прочих разновидностей.

Описание защиты

Сборный железобетонный фундамент обладает хорошими структурными характеристиками как по прочности конструкции, так и по долговечности. Подводить заземляющий проводник к такому фундаменту не запрещено.

Главное — произвести правильное соединение элементов конструкции. Скрепив между собой арматуру соседних блоков, можно удостовериться в надежности конструкции, а потом приступить к производству заземляющего устройства.

Если выполнить такое соединение нет возможности, лучше прибегнуть к применению искусственного заземлителя. Производить соединения такого типа конструкций нужно с учетом профильной стандартизации производства таких работ.

Что Является Определением Понятия Искусственный Заземлитель • Измерение сопротивления

Виды заземления и их назначение

Рассмотрим виды заземления в электроустановках с их основными чертами в таблице.

  • IT-система снабжения подходит для специальных лабораторий;
  • TT-система актуальна для подключения временных объектов или мобильных сооружений, к примеру, на стройке;
  • подсистема TN-C-S чаще всего выбирается при реконструкции старых зданий;
  • TN-S — при проектировании новых строительных объектов;
  • TN-C обнаруживается преимущественно в старом жилом фонде и в настоящее время не используется ввиду высоких рисков пожарной опасности и удара электрическим током;
  • TN-система оптимально пригодна для жилых домов (обращайте внимание на современные подсистемы из этой категории).

Не пользуйтесь трубами водопровода, отопления, газа в качестве защитного заземления! Так же как и части оградительных конструкций из металла, они провоцируют при аварийной ситуации появление полного напряжения 220V на своих элементах, что несет угрозу здоровью и жизни человека и животных.

заземление через трубу

Министерство образования и науки Российской Федерации
В частных домах, где используются электрические сети, напряжением 220-380 вольт, сопротивление заземлителя не должно превышать 30 Ом.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Замыкание, возникшее в машинах, аппаратах и лилиях на заземленные конструктивные части электроустановки, называется замыканием на корпус. Если же вам что-то непонятно, пишите мне!

Что такое электролитическое заземление?

  1. Омедненная сталь. Соединение меди и стали имеет хорошее сцепление. Стержни прочные, отлично контактируют с любыми материалами. За счет химических особенностей сплав обладает отличной электропроводимостью. Электрохимическая активность меди и стали незначительна, нормальная эксплуатация заземлителей из такого металла может достигать больше ста лет.
  2. Оцинкованная сталь. Преимущества — коррозионная стойкость материала, низкое сопротивление, электроды устойчивы к кислотной среде.
  3. Черные металлы. Недостаток — быстрое разрушение в агрессивном грунте (образуются коррозия и ржавчина). Высокая прочность материала повышает сопротивление растеканию тока, что крайне опасно для человека.

Функции искусственного заземляющего элемента

Согласно пункту ПУЭ 1.7.28, заземление должно быть организованно для всех видов промышленных и бытовых электроустановок. Необходимость установки аргументирована практической значимостью функций системы. Каждой части заземляющего устройства отведена своя задача.

Проводящий элемент или совокупность соединенных между собой аналогичных элементов заземляющего устройства играют важную роль в надлежащей работе всей системы заземления объекта.

Существует две основных функции заземления, которые реализуются при помощи искусственного заземлителя:

  1. Обеспечение электрической безопасности пользователям электроустановки. Основные задачи защитной функции — уменьшение показателей разности потенциалов, отвод блуждающего тока. Ток утечки образуется при взаимодействии заземляющего предмета с фазным кабелем.
  2. Поддержка эффективной и бесперебойной работы как электрического оборудования, так и всей электроустановки.

Что Является Определением Понятия Искусственный Заземлитель • Измерение сопротивления

Важно! Заземление более эффективно, когда электрическая система объекта оснащена УЗО (устройством защитного отключения) или аналогичными защитными приборами. Такие устройства моментально реагируют на утечку тока.

Искусственный заземлитель имеет ряд требований, реализация которых позволит добиться надлежащего результата выполнения функций. Основа — надежный монтаж и оптимальное расположение в грунте заземляющего элемента.

Глухое погружение нейтрали

Системы заземления разделяют на две большие группы: с глухо заземленной нейтралью и с изолированной. В схеме первого типа нейтральный проводник (обозначается N) всегда заземлен и может быть независимым от защитного PE-проводника, а может соединяться с ним, образуя PEN-проводник.

Применение системы TN-C

Применение системы TN-S

Система TN-S более совершенна, обладает высокой степенью электробезопасности, так как имеет отдельный заземленный проводник, но стоимость ее неоправданно высока. При трехфазном питании приходится прокладывать от источника пять проводов – три фазы, нейтраль и защитный проводник PE.

Что Является Определением Понятия Искусственный Заземлитель • Измерение сопротивления

Тип заземления ТТ

Заземлители. 1.7.109. В качестве естественных заземлителей могут быть использованы.
Согласно нормативной документации, такой показатель считается основным для определения качества заземляющего устройства. Сопротивление регламентирует надежность производства основных функций заземляющих элементов.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Внутренний контур заземления замкнутая цепь проводников, соединяющая металлические элементы электрооборудования с внешним контуром заземления находится внутри здания;. Если же вам что-то непонятно, пишите мне!

Разновидности конструкций

  1. Верхний конец вертикально заложенных в грунт заземляющих элементов углубляется на 0,7 м. Укладываются на дно горизонтально, по периметру фундамента. Диаметр электродов — от десяти до шестнадцати мм, длина — до 5 м.
  2. Горизонтальные элементы заземляющего устройства углубляются в грунт на 0,5 м. Если земля пахотная, прокладывать их необходимо на глубину не меньше 1 м. Рациональность их применения обоснована лишь при хорошей электропроводимости верхнего слоя почвы. Такой вид электродов может использоваться для связи вертикальных заземляющих элементов. Соединения выполняются при помощи сварки. Применяется или сталь округлой формы диаметром более 10 мм, или стальные полосы толщиной больше 4 мм.

Как устанавливать искусственный электрод в грунт

Искусственный заземлитель в процессе изготовления неоднократно подвергается проверке на соответствие всем параметрам нормативных требований. Аналогичная ситуация с его установкой и расположением в грунте. Обобщив данные, можно выделить основные моменты производства такого электромонтажа:

  1. Процесс установки практически полностью механизирован.
  2. Если предусмотрено два протяженных (горизонтальных) луча, от заземляемой части электроустановки электроды прокладываются в противоположных направлениях. При условии, что заземлителей больше двух, прокладка лучей осуществляется под наклоном (угол в 120° – 90°). Обусловлено такое размещение улучшением показателя сопротивляемости.
  3. При монтаже заземлителя часто происходит распределение потенциалов. Разница потенциала на поверхности грунта (сверху заземлителя) и вокруг элемента (внутри почвы) служит причиной возникновения опасных напряжений. Для выравнивания потенциалов в таких случаях искусственный заземлитель изготавливается в форме сетки. Горизонтальные электроды прокладываются как вдоль, так и поперек площади электроустановки. Соединения на местах пересечения выполняются сваркой.

Важно! При близком расположении электродов такого типа происходит экранирование. Снижается показатель их эффективности.

Завершающим этапом выполнения заземления обязательно будет работа по измерению параметров сопротивления заземления.

Что Является Определением Понятия Искусственный Заземлитель • Измерение сопротивления

Принцип работы

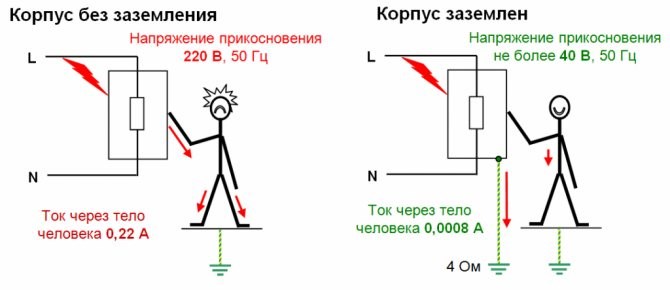

Нормативы электробезопасности требуют, чтобы в любом доме было установлено защитное заземление и молниезащита. Монтаж заземления в частных домах на порядок проще, чем в многоквартирных. Как грамотно его сделать и провести измерения сопротивления, читайте в статье.

Если в корпусе возникает пробой, благодаря заземлению большая часть тока уйдет по заземляющей части. Вместе с проводниками заземлитель образует заземляющее устройство. Есть несколько типов заземления:

  • молниезащита, состоящая из молниеприемника, молниеотвода и заземлителя в грунте;
  • защитные, препятствующие удару током людей, если из фазного провода идет пробой на корпус электроустановки;
  • рабочие, для нормального режима работы электроустановок в нормальных и аварийных условиях.

Также заземлители можно разделить на естественные и искусственные. Естественные – это металлоконструкции здания, трубопроводы. Искусственные – специально монтируемые конструкции (стальные полосы, уголковая сталь и другие).

Есть единая классификация систем заземления электроустановок до 1 кВ, принятая почти во всем мире. Согласно ей, в оборудованиях с напряжением до 1 кВ используются три системы заземления: TN, TT, IT.

По правилам эксплуатации электроустановок, заземление и зануление должно присутствовать в двух случаях:

  1. если переменное напряжение больше 42 В, а постоянное – больше 110 В, в наружных и особо опасных электроустройствах;
  2. если в любых электроустановках переменное напряжение выше 380 В, постоянное – больше 440 В.

Установка заземления в частных домах регламентируется такими нормативными документами и перед сдачей здания в эксплуатацию понадобиться сделать измерения сопротивления заземляющих устройств:

Видео «Защитное заземление в частном доме»

Внутреннее защитное заземление – это отдельные проводники, идущие от мощных энергоустановок. Они соединяются в шину внутри щита. Медный кабель соединяют шину и пластину болтовым соединением.

Сначала надо определиться со схемами заземления. В настоящее время используют два вида схем:

  1. линейная, где штыри вкопаны последовательно в одну линию. Схема не особо надежна, так как при выходе из строя одного соединения, вся система перестанет работать;
  2. замкнутая, треугольная. Замкнутая схема более надежна, так как при повреждении перемычки между штырями, схема продолжит работать.

Приведем пошаговую инструкцию, как сделать монтаж защитного заземления. Перед монтажом понадобится набор следующих инструментов и оборудования: штыковая лопата, сварочный аппарат, болгарка, перфоратор, гаечные ключи и кувалда. Из материалов надо подготовить:

  • медный провод не меньше 6 мм кв. в сечении;
  • уголок из нержавеющей стали не менее 2 метров либо прямоугольный профиль с сечением 150 мм кв.;
  • нержавеющая полоса от крыльца до системы, 40*4 мм;
  • болты М10 или М8;
  • три металлические полосы (ширина 4 см, толщина 0,5 см, длина 120 см).

Что Является Определением Понятия Искусственный Заземлитель • Измерение сопротивления

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Соответствие требованиям ПУЭ по соотношению сечения проводимости общеобязательный аспект выбора любого устройства в качестве заземляющего элемента. Если же вам что-то непонятно, пишите мне!

Видео «Защитное заземление в частном доме»

  • С – коэффициент наличия электролита;
  • p — удельное сопротивление почвы;
  • L — длина заземляющего устройства (измеряются в метрах);
  • d — диаметр заземлителя;
  • T — заглубление (расстояние от заземлителя до поверхности грунта).

Виды заземления

В классификации видов заземления присутствует два основных его вида:

Есть и несколько подгрупп: радиозаземление, измерительное, инструментальное, контрольное.

Существует определенная категория электрических установок, которые не будут работать, если их не заземлить. То есть, основанная цель сооружения заземляющей системы – это необеспечение безопасности эксплуатации, это обеспечение самой эксплуатации. Поэтому в этой статье данный вид нас интересовать не будет.

А вот этот вид специально устраивается с целью обеспечить безопасность работы электроустановок. Он делится на три категории в зависимости от назначения:

  • Молниезащита.
  • Защита от импульсного перенапряжения (перегруз линии потребления тока или короткое замыкание).
  • Защита электросети от электромагнитных помех (чаще всего данный вид помех образуется от рядом работающего электрического оборудования).

Вот почему, чтобы устранить такие ситуации и устанавливается заземление корпуса на контур, расположенный в земле. При этом срабатывание заземляющей схемы – это толчок для системы автоматов, которые тут же отключают подачу электроэнергии к оборудованию. Все это располагается в специальных силовых и распределительных щитах.

Сопротивление заземлению

Есть такой термин, как сопротивление растеканию тока. Для простых обывателей легче будет воспринимать, как сопротивление заземлению. Вся суть этого термина заключается в том, что схема заземления должна работать корректно с определенными параметрами. Так вот сопротивление является основным из них.

Оптимальный вариант этого значения – ноль. То есть, лучше всего использовать материалы для сборки контура, у которых электропроводность самая высокая. Конечно, добиться идеала никак не получится, поэтому старайтесь выбирать именно те, у которых сопротивление самое низкое. К ним относятся все металлы.

Есть специальные коэффициенты, с помощью которых производится определение показателя сопротивления заземляющего контура, эксплуатируемого в разных условиях. К примеру:

Внимание! Если используется заземляющий контур через нейтраль трансформатора, то сопротивление заземляющей цепи должно быть не больше 4 Ом.

  • монтируемая газопроводная система, входящая в дом, должна заземляться схемой в 10 Ом.
  • молниезащита должна иметь сопротивление не более 10 Ом.
  • Телекоммуникационное оборудование заземляется контуром 2 или 4 Ом.
  • Подстанции от 10 кВ до 110 кВ – 0,5 Ом.

То есть, получается так, что чем больше мощность силы тока внутри оборудования или приборов, тем ниже должно быть сопротивление.

Что Является Определением Понятия Искусственный Заземлитель • Измерение сопротивления

Чем отличаются вертикальные и горизонтальные заземлители

Главное — произвести правильное соединение элементов конструкции. Скрепив между собой арматуру соседних блоков, можно удостовериться в надежности конструкции, а потом приступить к производству заземляющего устройства.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Определение ситуации, когда необходимо монтировать именно группу искусственных стержней, реализуется посредством специальных расчетов. Если же вам что-то непонятно, пишите мне!

Виды заземления и их назначение

  1. Металлическую или железобетонную конструкцию (арматура, железобетонные фундаменты объектов, находящиеся в соприкосновении с почвой).
  2. Водопроводные трубы из металла, проходящие под землей.
  3. Трубы буровых скважин обсадного типа.
  4. Металлические сваи (шпунты) ГТС.
  5. Оболочки металлического состава различных бронированных кабелей, проходящих под землей.
  6. Железнодорожные колеи неэлектрифицированных дорог при обязательном наличии перемычек.
Понравилась статья? Поделиться с друзьями:
✨Мир света
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
