Скрытая проводка: как найти с помощью смартфона, пластиковой карты и «Аркашки»?

Забыли, где проходят провода в квартире? Решили повесить картину, но боитесь устроить «фейерверк»? Я расскажу, как найти скрытую проводку в стене с помощью радиоприемника, смартфона или микрофона. А еще приведу примеры других рабочих способов.

Чтобы не портить вид комнаты (а также для безопасности), во время ремонта проводку укладывают в специальные углубления – штробы. Их делают перфоратором или специальным инструментом – штроборезом. Провода фиксируют, а затем закрывают слоем алебастра или гипсового раствора.

Если заранее не найти спрятанные «сюрпризы», их легко повредить. Попытка просверлить отверстие часто заканчивается снопом искр и выбитыми пробками. После этого придется вскрывать стену, добираться до кабеля и восстанавливать его целостность.

Если нет полной уверенности в местонахождении электропроводки, для ее поиска мастера используют специальные устройства:

  • MI 2093 Line Trace,
  • LA-1010,
  • кабель-тестер CEM LA – 101,
  • ПОСП-1,
  • сигнализатор E 121 «Дятел»,
  • аналоговый тестер MastechMS6812,
  • MASTECH MS6813T,
  • трассоискатель ЛИС-М.

Стоят они дорого. Для единичных случаев подойдут более простые устройства и методы.

Существует много способов понять, где проходит проводка. Одни не слишком надежные, другие покажут провод с точностью до сантиметра. Рассказываю, как узнать, где проводка перед сверлением или штроблением.

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

поиск скрытой проводки в стене

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Во время работы с прибором необходимо выбрать определённый уровень чувствительности, так как если он будет слишком низким, то могут появиться проблемы с обнаружением проводов, которые слишком глубоко находятся в стене под штукатуркой. Если же вам что-то непонятно, пишите мне!

Как сделать индикатор скрытой проводки своими руками

  • Отключите двигатель лентопротяжного механизма.
  • Не отсоединяя полностью, достаньте из корпуса магнитную головку. Другой вариант – припаять к головке гибкий кабель (подойдет от USB шнура).
  • Водите головкой вдоль поверхности. В районе электропровода вы услышите характерный звук.

Профессиональные способы поиска скрытой проводки

Их действие основано на способности улавливать электромагнитные колебания без прямого контакта с системой. Провода должны быть под напряжением, так что не обесточивайте квартиру. Самые эффективные – детектор скрытой проводки, индикаторная отвертка и мультиметр.

Детектор проводки

Прибор позволяет отыскать проводку без вскрытия штукатурки. По принципу действия их делят на электромагнитные, электростатические и комбинированные. Первые «видят» только провода под напряжением от 1 кВт. Перед работой придется включить свет в комнате и электроприборы. Электростатические проще и точнее. При необходимости выявляют точку разрыва.

индикаторная отвертка со светодиодом

Искатель скрытой проводки своими руками

В этом разделе мы приведем в качестве примера несколько схем искателей проводки, собрать которые по силам даже начинающим радиолюбителям. Начнем с самого элементарного устройства.

Из деталей нам понадобится: полевой транзистор, подойдет КП303 или КП103 (буквенный индекс не имеет значения), телефонный динамик с сопротивлением от 1600 до 2200 Ом и омметр (используется в качестве индикатора).

Корпус транзистора играет роль антенны, им проводят по стене. Когда обнаружится проводка (она должна быть под напряжением), в динамике отобразится характерный звук на частоте 50 Гц, а стрелка индикатора отклонится.

К сожалению, чувствительность такого индикатора оставляет желать лучшего, поэтому рассмотрим более сложную схему.

  • транзисторы (подойдет любой индекс): Т1-КТ315, Т2-КП103, Т3-КТ361;
  • светодиод HL–АЛ307Б или любой аналог;
  • параметры сопротивлений: R1 – 2,2 кОм, R2 – 10,0 кОм, R3 – 470 Ом, R4 – 1,0 МОм;
  • емкость С -10,0 мкФ 10 В.

В качестве антенны можно использовать соответствующей толщины медную проволоку длинной от 80 до 100 мм (чем больше длина, тем выше чувствительность)

В двух приведенных выше приборах не предусмотрена возможность регулировать чувствительность, что несколько осложнит поиск проводки. Ниже показана схема, где эта функция реализована.

  • Т – КП103;
  • HL – АЛ107БЛ (можно заменить аналогом);
  • R1-2,0 кОм;
  • R2 -2,0 кОм (может потребоваться подобрать его, чтобы добиться максимальной громкости);
  • R3- 1,0 МОм;
  • С1 -5,0 мкФ;
  • С2 – 20,0 мкФ
  • SP – динамик с сопротивлением от 30 до 60 Ом;
  • L – содержит от 20 до 50 витков провода диаметром 0,3-0,5 мм на каркас 3 мм, допускается бескаркасное исполнение.

В завершении представим схему комбинированного прибора, в котором сочетаются функции металлодетектора и электростатического искателя.

  • катушки для антенны А1: L1- 60 витков, L2 – 5 витков, диаметра провода от 0,12 до 0,16 мм, в качестве каркаса используется ферритовый стержень (600НН) Ø10мм, его длина должна быть в пределах 50-60 мм;
  • Т1 – KT315 (буквенный индекс не имеет значения);
  • D1, D2 – КР140УД1208;
  • D3 –К561ЛЕ5;
  • HL1, HL2 – КИПМОБ1Б-1К;
  • VD1 – КД522;
  • емкости: С1 и С4 – 0,1 мкФ, С2 – 1,0 мкФ, С3 – 0,022 мкФ, С5 – 0,033 мкФ, С6 – 1,5 мкФ;
  • сопротивления: R1 и R19 – 1,0 кОм, R2 – 4,7 кОм, R3 – 15,0 кОм, R4 и R18 – 100,0 кОм,R5 – 47,0 кОм, R6 – 1,0 МОм, R7 – 130,0 кОм, R8 и R12 – 200,0 кОм, R9 – 36 кОм, R10 и R17 – 510 Ом, R11 – 2,0 кОм, R13 – 910,0 кОм, R14 – 160,0 кОм, R15 – 680,0 кОм.

Переключатель SW1 служит для переключения режимов работы мультидетектора между металлоискателем и электростатическим индикатором проводки. Если включен последний, то при приближении антенны А2 к месту, где проложен находящийся под напряжением провод, происходит включение светодиода (он начинает моргать с частотой 50 Гц).

Детектор Е121

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Микросхема, играющая роль усилителя, предохраняется от высокого напряжения мощным резистором с сопротивлением не менее 1 МОм. Если же вам что-то непонятно, пишите мне!

Индикатор скрытой проводки: схемы, обнаружение скрытой электропроводки

  • учитывая, что прибор реагирует на электромагнитное излучение, для обнаружения проводки требуется, чтобы она не была обесточена;
  • при работе с детектором необходимо подобрать оптимальный уровень чувствительности. Если он низкий, могут возникнуть сложности с обнаружением глубоко расположенной проводки, при максимальном уровне велика вероятность ложного срабатывания;
  • сырые стены или наличие в них металлических конструкций делают поиск проводки практически невозможным.

Схема на базе приемника радиосигнала

Электромагнитное излучение формируется при протекании переменного тока. Поймать сигнал можно при помощи радиоприемника с выставленной частотой в 50 Гц, либо 100 кГц.

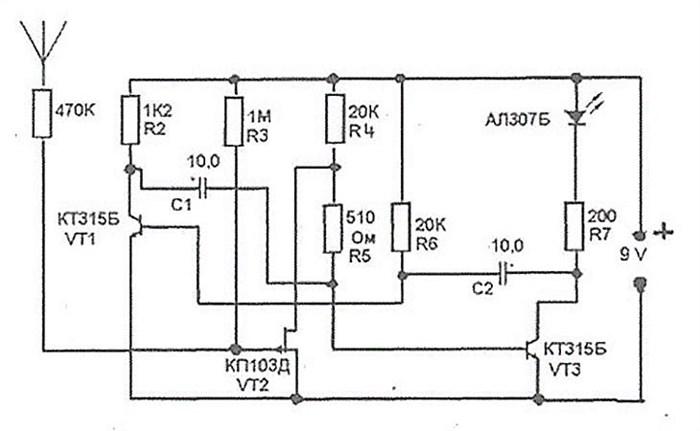

Схема простого детектора скрытой проводки

  • антенна А1;
  • антенна А2;
  • микросхемы;
  • диод (например, КД522);
  • биполярные транзисторы (VT1, VT3);
  • конденсаторы, имеющие емкость от 0,1 мКф до 1,5 мКф;
  • резисторы с различным сопротивлением.

Маркировка и в этом случае не имеет значения, важны только емкость и сопротивляемость компонентов.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Для визуализации процесса обнаружения электропроводки, параллельно цепи исток-сток можно подключить миллиамперметр или стрелочный индикатор от старого магнитофона с балластным резистором, номиналом 1-10 кОм подобрать опытным путем. Если же вам что-то непонятно, пишите мне!

Искатель скрытой проводки своими руками: схемы

  • Электростатические — находят электрическое поле, появляющееся при подключении сети.
  • Электромагнитные — обнаруживают соответствующее поле.
  • Индуктивные детекторы металла.
  • Комбинированные модели. Их особенность в повышенной чувствительности. Обычно применяются только профессиональными строителями.
