Расчет сечения кабеля по мощности и длине + ТАБЛИЦА

Калькулятор расчета сечения кабеля по мощности и току поможет вам рассчитать сечение кабеля, минимально необходимое для безопасной эксплуатации электропроводки, чтобы избежать перегревов, плавления изоляции, короткого замыкания и пожаров.

  1. Укажите исходные данные (ток или мощность), напряжение, материал изготовления проводника (медь или алюминий), тип проводки (открытую или закрытую в трубе), количество проводов (при прокладке коммуникации в трубе);
  2. Отметьте дополнительные условия (длину провода, допустимые потери);
  3. Нажмите на кнопку «Рассчитать» и сохраните полученные параметры.

Калькулятор расчета сечения кабеля работает в онлайн и в офлайн режиме. Обратите внимание: он носит исключительно рекомендательный характер и не может гарантировать 100% верность подсчетов. Однако чем больше достоверных данных вы введете в соответствующие поля, тем выше будет процент соответствия.

Стандарт кабеля по цвету

Смежные нормативные документы:

  1. ПУЭ-7 «Правила устройства электроустановок»
  2. СП 76.13330.2016 «Электротехнические устройства»
  3. ГОСТ Р 50571.5.52-2011/МЭК 60364-5-52:2009 «Электроустановки низковольтные. Выбор и монтаж электрооборудования»
  4. ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи»
  5. ГОСТ 31947-2012 «Провода и кабели для электрических установок на номинальное напряжение до 450/750 В»
  6. ГОСТ 6323-79 «Провода с поливинилхлоридной изоляцией для электрических установок»
  7. ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ»
  8. ГОСТ 433-73 «Кабели силовые с резиновой изоляцией»
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
В то же время выбирать кабель с чрезмерно большим сечением вам, как покупателю, абсолютно не выгодно, ведь от этого показателя напрямую зависит и цена на него. Если же вам что-то непонятно, пишите мне!

Расчет сечения кабеля | Таблицы, формулы и примеры

  • для всех розеток, которые будут монтироваться в квартире, необходимо использовать провода с соответствующим сечением в 3,5 мм²;
  • для всех элементов точечного освещения необходимо использовать кабеля электрической проводки с сечением в 1,5 мм²;
  • что же касается приборов повышенной мощности, то для них следует использовать кабеля с сечением в 4-6 мм².

Как рассчитать сечение кабеля по мощности: формула

1️⃣ Первый шаг. Рассчитывается суммарная мощность всех электроприборов, которые могут быть подключены к сети:

2️⃣ Второй шаг. Затем определяется номинальная сила тока в цепи:

3️⃣ Третий шаг. На последнем этапе используются таблицы, согласно ПУЭ (Правила устройства электроустановок).

Таблица сечения медного кабеля по току по ПУЭ-7

Таблица сечения алюминиевого кабеля по току по ПУЭ-7

В правилах устройства электроустановок 7-го издания нет таблиц сечения кабеля по мощности, имеются только данные по силе тока. Поэтому рассчитывая сечения по таблицам нагрузки в интернете, вы рискуете получить неверные результат.

Стандарт кабеля по цвету

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

Определяем сечение провода по его диаметру с помощью формулы.

Также для определения сечения подойдет и формула нахождения площади окружности по диаметру. Выглядит она иначе: S = π/4 X D2. Она более трудоемкая, но, так или иначе, подставив цифры и решив пример, получим тот же результат.

Идя в магазин, не лишним будет захватить с собой вот такую таблицу:

Диаметр проводника Сечение проводника
0,8 мм 0,5 мм2
0,98 мм 0,75 мм2
1,13 мм 1 мм2
1,38 мм 1,5 мм2
1,6 мм 2,0 мм2
1,78 мм 2,5 мм2
2,26 мм 4,0 мм2
2,76 мм 6,0 мм2
3,57 мм 10,0 мм2
4,51 мм 16,0 мм2
5,64 мм 25,0 мм2

Это избавит от потребности производить лишние расчеты. Несмотря на то, что на каждой бухте кабеля имеется бирка, в которой указана его маркировка и все его параметры, не стоит доверять написанному. Лучше будет перестраховаться и измерить диаметр проводника, а затем по таблице приблизительно прикинуть, каково его сечение.

В частности, на бирке будет написано следующее: «ВВНГ 2х4». Отсюда следует, что в кабеле – количество жил – 2, каждая из которых сечением 4 мм2. Чтобы подтвердить или опровергнуть заявленные параметры, замеряем одним из способов диаметр жилы кабеля без изоляции. Проводим расчеты.

Кабель 50 Квадратов Какой Диаметр • Правила перевода awg в мм2

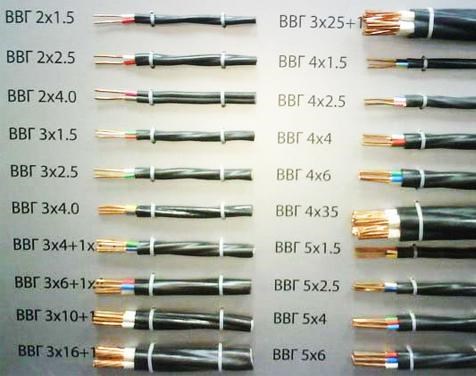

Маркировка проводников

Диаметр проводника Сечение проводника
0,8 мм 0,5 мм2
0,98 мм 0,75 мм2
1,13 мм 1 мм2
1,38 мм 1,5 мм2
1,6 мм 2,0 мм2
1,78 мм 2,5 мм2
2,26 мм 4,0 мм2
2,76 мм 6,0 мм2
3,57 мм 10,0 мм2
4,51 мм 16,0 мм2
5,64 мм 25,0 мм2
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
В то же время выбирать кабель с чрезмерно большим сечением вам, как покупателю, абсолютно не выгодно, ведь от этого показателя напрямую зависит и цена на него. Если же вам что-то непонятно, пишите мне!

Площадь сечения проводов. Формулы и таблицы –

Правила расчета по длине

Расчет сечения кабеля по длине предполагает, что владелец заранее определил, какое количество метров проводника потребуется для электропроводки. Таким методом пользуются, как правило, в бытовых условиях. Для расчета потребуются такие данные:

  • L – длина проводника, м. Для примера взято значение 40 м.
  • ρ – удельное сопротивление материала (медь или алюминий), Ом/мм 2 ·м: 0,0175 для меди и 0,0281 для алюминия.
  • I – номинальная сила тока, А.

Шаг 1. Определить номинальную силу тока по формуле:

где P – мощность в ваттах (суммарная всех приборов в доме, для примера взято значение 8 кВт), U – 220 В, Кс – коэффициент одновременного включения (0,75), cos φ – 1 для бытовых приборов. В примере получилось значение 36 А.

Шаг 2. Определить сечение проводника. Для этого нужно воспользоваться формулой (2):

Потеря напряжения по длине проводника должна быть не более 5%:

Потери напряжения dU = I · R, отсюда R = dU/I = 11/36 = 0,31 Ом. Тогда сечение проводника должно быть не меньше:

В случае с трехжильным кабелем площадь поперечного сечения одной жилы должна составить 0,75 мм 2 . Отсюда диаметр одной жилы должен быть не менее (S/ π) · 2 = 0,98 мм. Кабель BBГнг 3×1,5 удовлетворяет этому условию.

кабель

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
С учетом высокоразвитых технологий и возможностью обладания многофункциональными гаджетами сегодня каждый может загрузить в свой смартфон таблицу и в нужное время посмотреть, какому значению сечения соответствует диаметр. Если же вам что-то непонятно, пишите мне!

Провод 10 квадратов — какой диаметр? Как определить диаметр провода.

  • Суммарная мощность всех приборов.
  • Тип напряжения сети: 220 В – однофазная, 380 В – трехфазная.
  • ПУЭ 7. Правила устройства электроустановок. Издание 7.
  • Материал проводника: медь или алюминий.
  • Тип проводки: открытая или закрытая.

Как рассчитать сечение по току

Расчет сечения кабеля по току осуществляется также на основании ПУЭ, в частности, с использованием таблиц 1.3.6. и 1.3.7. Зная суммарную мощность электроприборов, можно по формуле определить номинальную силу тока:

Если к трехфазному кабелю подключают и однофазных, и трехфазных потребителей, то расчет ведется по наиболее нагруженной жиле. Для примера с общей мощностью приборов, равной 5 кВт, и однофазной закрытой сети получается:

BBГнг 3×1,5 – медный трехжильный кабель. По таблице 1.3.6. для силы тока 18 А ближайшее в значение – 19 А (при прокладке в воздухе). При номинальной силе тока 19 А сечение его токопроводящей жилы должно составлять не менее 1,5 мм 2 . У кабеля BBГнг 3×1,5 одна жила имеет сечение S = π · r 2 = 3,14 · (1,5/2) 2 = 1,8 мм 2 , что полностью соответствует указанному требованию.

таблица

Если рассматривать кабель ABБбШв 4×16, необходимо брать данные из таблицы 1.3.7. ПУЭ, где указаны значения для алюминиевых проводов. Согласно ей, для четырехжильных кабелей значение тока должно определяться с коэффициентом 0,92. В рассматриваемом примере к 18 А ближайшее значение по таблице 1.3.7. составляет 19 А.

С учетом коэффициента 0,92 оно составит 17,48 А, что меньше 18 А. Поэтому необходимо брать следующее значение – 27 А. В таком случае сечение токопроводящей жилы кабеля должно составлять 4 мм 2 . У кабеля ABБбШв 4×16 сечение одной жилы равно:

Согласно таблице 1.3.7. этот кабель рациональнее использовать при номинальном токе 60 А (при прокладке по воздуху) и до 90 А (при прокладке в земле).
