Условные обозначения в электрических схемах: графические и буквенно-цифровые обозначения

Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Виды электрических схем

В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:

Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.

Пример однолинейной схемы

Пример однолинейной схемы

Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Для лучшего запоминания каждому специалисту необходима своя таблица электрика, с описаниями именно тех элементов, которые используются в работе. Если же вам что-то непонятно, пишите мне!

Условные обозначения в электрических схемах: расшифровка графических и буквенно-цифровых обозначений

  • A – трехфазные ЭМ:
  1. Асинхронные (ротор короткозамкнутый).
  2. Тоже, что и пункт 1, только в двухскоростном исполнении.
  3. Асинхронные ЭМ с фазным исполнением ротора.
  4. Синхронные двигатели и генераторы.
  • B – Коллекторные, с питанием от постоянного тока:
  1. ЭМ с возбуждением на постоянном магните.
  2. ЭМ с катушкой возбуждения.

Графические обозначения

Ниже в таблицах приведены графические символы элементов, которые содержатся в стандартных электрических схемах. Первая таблица содержит обозначения выключателей, розеток, переключателей и блоков.

Для генераторов и трансформаторов используют такую маркировку:

Двигатели и разные элементы, из которых они состоят, маркируются так:

Контуры заземления и силовой линии маркируются такими символами:

Сложные графические рисунки типа устройств на электросхемах и соединений контактов нужно знать только профессиональным электрикам:

Радиоэлементы типа резисторов, диодов, светодиодов обозначаются такими графическими символами:

Буквенные обозначения

Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, причем тоже стандартизованные (ГОСТ 7624-55).

Название элемента электрической схемыБуквенное обозначение

Обратите внимание, что в большинстве случаев используются русские буквы, но резистор, конденсатор и катушка индуктивности обозначаются латинскими буквами.

Есть одна тонкость в обозначении реле. Они бывают разного типа, соответственно маркируются:

  • реле тока — РТ;
  • мощности — РМ;
  • напряжения — РН;
  • времени — РВ;
  • сопротивления — РС;
  • указательное — РУ;
  • промежуточное — РП;
  • газовое — РГ;
  • с выдержкой времени — РТВ.

В основном, это только наиболее условные обозначения в электрических схемах. Но большую часть чертежей и планов вы теперь сможете понять. Если потребуется знать изображения более редких элементов, изучайте ГОСТы.

Пример однолинейной схемы

Разновидности и типы электрических схем

По стандарту ГОСТ 2.702-2011, документы этого типа должны содержать условные обозначения компонентов изделия, которое действует с помощью электроэнергии. Домашнему мастеру для решения типовых задач достаточно изучить 3 вида схем:

«Структурные» и другие модификации чертежей применяют в комплекте документации для крупных объектов.

Функциональная

Этот вид схем используют для пояснения принципов работы системы. Функциональный элемент отмечают крупным прямоугольником. Внутри вписывают назначение блока: управление, согласование или др. Стрелки входов и выходов дополняют пояснениями о цепях питания, периферийном оборудовании.

Функциональная схема

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

Принципиальная

На этом чертеже указывают графическими обозначениями отдельные элементы, устройства, взаимные связи. При проектировании силовых линий можно применить сравнительно простую однолинейную схему. Принципиальную — используют для разработки сложных систем, содержащих разные виды цепей и приборов.

Монтажная

Этот документ упрощает выполнение монтажных работ. На схеме указывают не только типы компонентов, но и расстояния между ними. Сведения о длине цепей можно использовать для приобретения кабельной продукции. Специальными пометками обозначают особенности крепления, номиналы, последовательность рабочих операций.

Компонент Разновидности
Коробка Вводная, ответвительная, протяжная, оснащенная зажимами
Щиток Магистральный, групповой, лабораторный, дежурного освещения
Шкаф Одно- и двустороннего обслуживания, открытый
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Компонент Разновидности Коробка Вводная, ответвительная, протяжная, оснащенная зажимами Щиток Магистральный, групповой, лабораторный, дежурного освещения Шкаф Одно- и двустороннего обслуживания, открытый. Если же вам что-то непонятно, пишите мне!

Обозначения в эл. схемах. Стандарт УГО: элементы электрической цепи и их условные обозначения

  • A — лазеры, усилители;
  • B — термодатчики;
  • D — микросхемы;
  • E — лампы;
  • G — электрохимические и другие источники питания;
  • H — сигнализирующие световые и звуковые устройства;
  • K — контакторы;
  • L — дроссели;
  • M — электромашины;
  • P — датчики температуры, часы, иные измерительные приборы;
  • Q — автоматы;
  • R — постоянные и переменные резисторы;
  • S — коммутационные элементы;
  • T — трансформаторы;
  • U — преобразователи тока (напряжения, частоты);
  • V — электровакуумные и полупроводниковые приборы.

Графические изображения

Для создания чертежа используют условные обозначения элементов схемы и токопроводящих линий. Дополнительные надписи применяют, чтобы указать сопротивление резистора либо иной номинал.

Для исключения ошибок следует внимательно изучить отдельные символы.

Линии

Прямой линией обозначают проводник. Над этим элементом размещают надпись, уточняющую важные характеристики:

Место соединения обозначают жирной точкой. Если такого элемента на пересечении нет, значит, электрическая связь отсутствует.

Прямая линия

Шины и провода

Для упрощения чтения схем на чертеже вместо письменных пояснений применяют специальную графику:

  • наклонные засечки — количество проводников;
  • пунктирная линия с разной (одинаковой) длиной отрезков — линия заземления (дежурного освещения);
  • перевернутая буква «П» — лоток;
  • стрелка вверх от жирной точки — вертикальная прокладка с переходом кабеля на более высокий уровень.

Такие обозначения помогают экономно использовать свободное место. Примеры объясняют возможность наглядного представления данных, необходимых для правильного выполнения отдельных монтажных операций.

Щиты, шкафы и коробки

Размеры УГО ящиков и других крупных функциональных компонентов устанавливают по фактическим габаритам изделий в масштабе создаваемого чертежа. Допустимо увеличение этих элементов, если необходимо показать подробно схему подходящей проводки.

Разными УГО обозначают соответствующий вид изделий:

Компонент Разновидности
Коробка Вводная, ответвительная, протяжная, оснащенная зажимами
Щиток Магистральный, групповой, лабораторный, дежурного освещения
Шкаф Одно- и двустороннего обслуживания, открытый

Розетки, выключатели и переключатели

Обозначения изделий этой категории разделены на группы по способу монтажа и уровню защиты. По рисунку можно определить:

  • диапазоны IP20… 23 и IP44… 55;
  • количество клавиш, полюсов;
  • скрытый или открытый вариант установки;
  • проходной вид переключателя;
  • наличие (отсутствие) нулевого положения, заземления.

Вертикальной чертой указывают количество розеток (выключателей) в одном блоке.

Источники света и предохранители

Специальные символы созданы для обозначения следующих изделий:

Обозначения буквенно-цифровые в электрических схемах

Каждый тип графической документации в электротехнике и энергетике имеет свои УГО, которые регулируются соответствующими стандартами и иными законодательными актами.

УГО функциональных схем

На картинке выше представлены нижеследующие популярные обозначения:

  • «А» – ключевые (1) и возможные (2) отображения электроприборов, монтируются за пределами распредкоробки или электрощита;
  • «В» – ключевые (1) и возможные (2) изображения электроприборов, электроэлементы которых располагаются на электрощите или пульте;
  • «С» – обозначение ИМ (устройств управления или исполнительных механизмов);
  • «D» – влияние РО (орган регулирования) на ИМ при обесточивании:
  1. Осуществляется открытие РО;
  2. Происходит процесс закрытие РО;
  3. Положение РО не изменяется.
  • «Е» – ИМ, дополнительно имеющий привод ручного типа (такое УГО может применяться для всех положений РО из пункта D);
  • «F» – УГО линий связи:
  1. Общее отображение;
  2. При пересечении нет контакта (соединение);
  3. При пересечении есть соединение.

УГО принципиальных электросхем

Отображения компонентов в данных электросхемах разделяются на несколько групп:

  1. УГО питающих источников;
  2. УГО линий связи;
  3. Графические символы электроустройств и контакторов;
  4. УГО электрических машин;
  5. Графические символы индуктивных катушек и трансформаторов;
  6. УГО измерителей и радиодеталей;
  7. Графические обозначения источников света.

На заметку.

Для более полных данных требуется обращаться к нормативным актам и стандартам.

Обозначения питающих источников

Данный рисунок содержит следующие условные графические обозначения:

  • «A2 – электроисточник с постоянным электронапряжением (полярность обозначается «-» либо «+»);
  • «B» – обозначение переменного электронапряжения;
  • «C» – УГО постоянного и переменного электронапряжения в устройствах, работающих от любых источников энергии;
  • «D» – аккумулятор, гальванический энергоисточник;
  • «E» – батарея, содержащая несколько питательных элементов.

Обозначения элементов связи

На картинке выше приведены главные элементы линий связи:

  • «A» – обобщенное отображение разных электросвязей;
  • «B» – шина токопроведения или заземления;
  • «C» – используется на маркировке деталей экранирования;
  • «D» – заземление;
  • «E» – электросвязь с корпусом агрегата;
  • «F» – обрыв линии в местах разрыва сложного графического документа, если он имеет несколько составных частей (обозначается символом «Х»);
  • «G» – пересечение без контакта;
  • «H» – пересечение с контактом;
  • «I» – ответвления.

Как на Схеме Обозначается Рубильник • Шины и шинопровода

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
При этом начало-окончание регистрации не указываются, поэтому за информацией об окончании регистрации необходимо следить на информационном табло. Если же вам что-то непонятно, пишите мне!

Основные обозначения в электрических схемах: условные графические знаки элементов цепей на чертежах, схематическое изображение реле времени, УГО автоматов, принципиальная расшифровка выключателя, генератора, тумблера, значение символа треугольник в круге, ключ разъемов, переключателей однолинейных

  • «А» – трансформаторные обмотки и катушки индуктивности;
  • «В» – дроссель с магнитопроводом;
  • «С» – устройство, содержащее 2 катушки;
  • «D» – устройство с 3 катушками;
  • «Е» – автоматический трансформатор;
  • «F» – трансформатор тока.

Какие виды электросхем могут пригодиться?

Рассмотрим проектную информацию с точки зрения электромонтажника-любителя, желающего своими руками поменять проводку в доме или составить чертеж подключения дачи к электрокоммуникациям.

Сначала нужно понять, какие знания будут полезными, а какие не понадобятся. Первый шаг это знакомство с видами электрических схем.

Компьютерная схема подключения автоматов

Схема щита, использующая реальные изображения коммутационных, защитных устройств, – электрические связи изображены цветными проводами. По сути, она не имеет ничего общего с профессиональной документацией, которая сопровождает проекты по энергоснабжению дома

Вся информация о видах схем изложена в новой редакции ГОСТ 2.702-2011, которая носит название «ЕСКД. Правила выполнения электрических схем».

Это дубликат более раннего документа ГОСТ 2.701-2008, в котором как раз подробно говорится о классификации схем. Всего выделяют 10 видов, но на практике может потребоваться только одна электрическая.

Кроме видовой классификации, существует и типовая, которая подразделяет все чертежные документы на структурные, общие и пр., всего 8 пунктов.

Домашнему мастеру будут интересны 3 типа схем: функциональная, принципиальная, монтажная.

Тип #1 — функциональная схема

Функциональная схема не содержит детализации, в ней указываются основные блоки и узлы. Она дает общее представление о работе системы. Для устройства электроснабжения частного дома не всегда есть смысл составлять такие чертежи, так как они обычно типовые.

А вот при описании сложного электронного устройства или для оснащения электрикой цеха, студии или пункта управления они могут пригодиться.

Образец функциональной схемы. Она содержит минимум условных обозначений. Вся информация представлена блоками с подписями — наименованиями устройств. По чертежу можно понять, как элементы связаны между собой

Тип #2 — принципиальная схема

Если же нужно отразить только силовые линии, достаточно начертить линейную схему, а для изображения всех видов цепей с приборами контроля и управления понадобится полная.

Вариант принципиальной схемы для электроснабжения дома с обозначением розеток, выключателей, разъема подключения электроплиты, звонка и его кнопки, светильников, автоматических предохранителей

Тип #3 — монтажная схема

Монтажная схема документ, которым удобно пользоваться при установке сетей. По ней можно узнать, какие устройства следует подключать, где именно и как далеко друг от друга они находятся.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Если вы используете специальный тип линии, то при её перемещении все дополнительные обозначения также перемещаются, ведь они часть линии. Если же вам что-то непонятно, пишите мне!

Основные обозначения в электрических схемах: условные графические знаки элементов цепей на чертежах, схематическое изображение реле времени, УГО автоматов, принципиальная расшифровка выключателя, гене

Графические изображения в электросхемах

Чертеж электросети представляет собой набор графических элементов, которые в совокупности образуют неразрывную систему. На практике это комплект устройств, соединенных проводами.

Большая часть обозначений графические. Буквы и цифры применяются для символьного обозначения отдельных элементов, их номиналов и расстояний между объектами.

Основные базовые изображения

Электрические цепи ведут к устройствам и установкам, которые оборудованы контактами, способными разорвать или соединить эти цепи.

Самый простой пример обыкновенный выключатель. Все контакты делятся на замыкающие, размыкающие и переключающие именно они и отображаются в схемах.

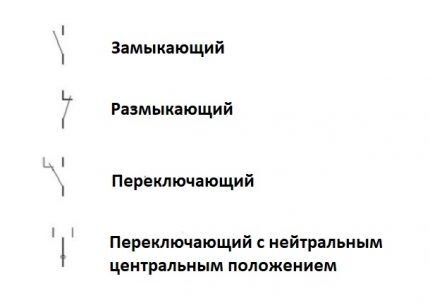

Обозначение коммутационных устройств

Для изображения коммутационных устройств, входящих в электросистему, используют 4 основных обозначения. У 3-позиционного переключающего контакта есть, кроме функции переключения с одной цепи на другую, и нейтральное положение

Функции контактов также обозначаются символами, которые указываются в схемах. Они делятся на две группы: функции подвижных контактов – их всего две, и функции неподвижных контактов – еще семь (+)

Перечисленные графические изображения являются обязательными при составлении принципиальных схем и обычно понятны даже начинающему электрику.

Символика однолинейных схем

Для сборки электрощитов также используют чертежи. Обычно они представляют собой однолинейную схему с обозначением УЗО, автоматических выключателей, контакторов и другого защитного оборудования.

Некоторые графические символы похожи между собой, поэтому при составлении схемы требуется особое внимание. Например, контактор и рубильник обозначаются одинаково, разница — в небольшом элементе на неподвижном контакте.

Графика для однолинейных схем, используемых при сборке электрощита. Не обязательно, что на конкретной схеме должны присутствовать все обозначения – чертеж зависит от «начинки» щита, необходимости в тех или иных устройствах (+)

Специальными символами обозначаются катушки реле во всех изображениях за основу взят прямоугольник.

Небольшие графические элементы, нанесенные снаружи или внутри прямоугольников, и отличают между собой катушки различных реле – контактора, фото, времени или импульсного (+)

Обозначения розеток и выключателей на чертежах

Также узел может быть совмещенным – одна розетка и несколько бытовых выключателей, сдвоенные включатели или розетки. УГО переключателя схоже на обычный выключатель, имеет два направления действия, что отображено на схемах.

выключатели на схемах

Распределительные коробки на схеме обозначаются аналогично.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Для обозначения блоков используются буквенно-цифровые подписи, указывающие на количество и назначение установок в одном блоке. Если же вам что-то непонятно, пишите мне!

Обозначения буквенно-цифровые в электрических схемах ГОСТ 2 710-81

Обозначения выключателей на схемах

Выключатели – самое распространенное устройство в электротехнике, т.к. выполняет главные функции – включения и выключения цепей.

На электросхемах подстанций всегда указываются, какие цепи в нормальном режиме должны быть разомкнуты (резервные), а какие запитаны – основные линии.

Магнитные контакторы имеет схожее с автоматическим выключателем изображение. Ввиду различий принципа действия и более широко функционала имеет соответствующее УГО.

Предохранители конструктивно и технически отличаются от автоматических выключателей. Имеют более широкий спектр применения – чаще используются для электроснабжения промышленных объектов ввиду более высокой надежности и меньшей рыночной стоимости. На однолинейных схемах выполнены в виде прямоугольника с продольной чертой посреди – изображение плавкой вставки.

предохранители и разъединители

Обозначение трехполюсного рубильника на однолинейной схеме имеет кардинальные отличия от однополюсных моделей.

На принципиальных электросхемах содержится другая информация и содержат другую элементную базу. Для правильного чтения технической документации необходимо помнит разницу между однолинейной и принципиальной электросхемами: последняя содержит информацию о наличии элементов, без указания их физического расположения.

Схема подключения теплового реле

Как на Схеме Обозначается Рубильник • Шины и шинопровода

На следующем рисунке приведена схема управления электродвигателем, отключающим его от сети в случае возникновения аварийной ситуации: перегрузке по току или обрыву провода одной из фаз.

Для непосвященного человека все эти принципиальные схемы не значат ровно ничего, поэтому на следующей картинке будет представлена более доступная для понимания простым потребителем схема подключения электротеплового реле с фотографиями всех элементов, входящих в систему защиты электрических моторов от токовых перегрузок.

Внимание! Электротепловое реле устанавливается в цепь питания после всех типов контакторов, но перед электродвигателем или другим электрическим оборудованием. Включение размыкающего цепь устройства выполняется кнопкой «Стоп». Все элементы системы защиты соединены последовательно.

Наименование Изображение
Коробка ответвительная
Коробка вводная
Коробка протяжная, ящик протяжной
Коробка, ящик с зажимами
Шкаф распределительный
Щиток групповой рабочего освещения
Щиток групповой аварийного освещения
Щиток лабораторный
Ящик с аппаратурой
Ящик управления
Шкаф, панель, пульт, щиток одностороннего обслуживания, пост местного управления
Шкаф, панель двухстороннего обслуживания
Шкаф, щит, пульт из нескольких панелей одностороннего обслуживания
Шкаф, щит, пульт из нескольких панелей двухстороннего обслуживания
Щит открытый
Ящик трансформаторный понижающий (ЯТП)
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Условно-графические обозначения в электросхемах ГОСТ незаменимы при проектировании вводно-распределительных устройств, распределительных подстанций, шкафов управления и учета, этажных щитов, блок-схем и схем замещения. Если же вам что-то непонятно, пишите мне!

Условные обозначения в электрических схемах (УГО) графические и буквенные по ГОСТ

  1. Схема электрическая
  2. Схема гидравлическая
  3. Схема пневматическая
  4. Схема газовая
  5. Схема кинематическая
  6. Схема вакуумная
  7. Схема оптическая
  8. Схема энергетическая
  9. Схема деления
  10. Схема комбинированная

Графические обозначения в электрических схемах

В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:

  • ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
  • ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
  • ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.

Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.

Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).

Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:

Читайте также: Основные типы и различия трансформаторов. Автотрансформаторы — устройство, приницип действия, достоинства и недостатки

Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:

Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.

Как на Схеме Обозначается Рубильник • Шины и шинопровода

Понравилась статья? Поделиться с друзьями:
✨Мир света
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
