Обозначения постоянного и переменного тока: AC и DC ток
Общепринято, что направление электричества идет от контакта со знаком плюс к контакту со знаком минус.
Места с большими потенциалами имеют название «положительный полюс» и обозначаются значком + (плюс). Точки с меньшими потенциалами, соответственно, именуются «отрицательный полюс» и их обозначают знаком — (минус).
Изначально принято, что электроизоляция положительных проводов имеет красный цвет, провода же со знаком «минус» окрашивают в синий или черный цвета.
Условные обозначения на электроприборах: — или =. Однонаправленное электричество (в том числе постоянное) обозначается латиницей DC, или же используется символ Юникода — U+2393.
Аббревиатура AC и DC прочно укоренилась в повседневном обиходе и употребляется наравне с привычными названиями «переменный» и «постоянный»:
) или AC (Alternating Current) — обозначение переменного тока.
Основные обозначения в электрических схемах: условные графические знаки элементов цепей на чертежах, схематическое изображение реле времени, УГО автоматов, принципиальная расшифровка выключателя, гене
Все об электричестве
Постоянное напряжение или ток обозначаются аббревиатурой DC, что означает Direct current. На схемах и электроприборах принято также указывать постоянное напряжение простой ровной линией (—).
Значок переменного напряжения записывается в виде несколько иной аббревиатуры ( – AC. Если расшифровать, то получится «Alternating current». На клеммах электроприборов и распределительных щитков, а также на схемах она может изображаться как волнистая линия (
Важно! Если в сеть рассчитана для пропуска и того, и другого видов электроэнергии, она маркируется как «AC/DC» и обозначается на схеме двойной линией (верхняя линия прямая и сплошная, а нижняя прямая и пунктирная).
Графические обозначения в электрических схемах
Изначально мы поговорим об графических обозначениях электрических элементов, которые используются в стандартных схемах. Чтобы вам проще было вникнуть в суть, мы решили сделать для вас подборку в виде таблиц, которые мы встретили в интернете.
Первая таблица означает схемы: электрических коробок, щитов, пультов и шкафов на стандартных электросхемах.
Вот так обозначаются розетки и выключатели, более подробно вы найдете в статье, обозначение розеток.
Если говорить за элементы освещение обозначения, то по ГОСТу они обозначаются образом:
Следующим образом обозначаются трансформаторы и генераторы.
Если говорить за более серьезные схемы, то можно сразу назвать различные электродвигатели, элементы на них обозначаются вот так:
Такие обозначения важно будет узнать начинающим электрикам, ведь следующим образом выглядит контур заземления и силовая линия.
Опытные электрики всегда заинтересуются сложными графическими электрическими обозначениями в виде контактных соединений. Таким образом, обозначаются устройства на электросхемах по ГОСТУ.
Вот так выглядит радиоэлементы, сюда можно отнести: диоды, резисторы, транзисторы и прочее.
Узнайте все про маркировку и обозначение датчиков на схеме: расшифровка
Буквенное обозначения в электрических схемах
Мы уже разбирали похожую статью: расшифровка кабелей и проводов, если вы читали эту статью, вам будет проще разобраться со всеми буквенными обозначениями. Согласно ГОСТ 7624-54 буквенное обозначение элементов на электрических схемах выглядит вот так:
- КВ – конечный выключатель.
- ПВ – путевой выключатель.
- ДО – двигатель насоса охлаждения.
- ДП – двигатель подач.
- ДШ – двигатель шпинделя.
- ДБХ – двигатель быстрых ходов.
- ДГ – главный двигатель.
- КК – командо-контроллер.
- КУ – кнопкауправления.
- Напряжение, мощность, время, указательное, реле тока, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.
Радиотехнические элементы на электронных схемах обозначаются следующим образом.
Вот мы с вами и разобрали, какие существуют электрически обозначения на схемах, посмотрите еще вот такое интересное видео, оно поможет понять некоторые особенности.
ЕДИНАЯ СИСТЕМА БУКВЕННО-ЦИФРОВЫХ ОБОЗНАЧЕНИЙ ПРОВОДОВ И ЗАЖИМОВ
4.1. При построении буквенно-цифровых обозначений используют прописные буквы латинского алфавита и арабские цифры.
4.2. Полное обозначение состоит из групп, каждая группа — из букв и (или) цифр.
Допускается опускать одну или несколько групп, если это не ведет к ошибке при подключениях.
Для разделения групп, состоящих только из цифр или букв, используют точку. Если нет необходимости различать последующие группы, точку можно опустить. Например, полное обозначение 1U11 можно записать так: 1.11, если нет необходимости указывать группу U; если нет необходимости различать последующие группы, точку можно опустить: 111.
4.3. Допускается использовать знаки «+» и «-» при передаче телетайпом.
4.4. В системе обозначения соблюдены следующие принципы.
Две концевые точки элементов обозначают последовательными цифрами (например, 1 и 2 на черт.1).
Промежуточные точки простого элемента обозначают предпочтительно последующими цифрами (3, 4, 5 и т.д.).
Нумерацию промежуточных точек начинают от концевой точки, обозначенной меньшим номером. Например, промежуточные точки элемента с конечными зажимами 1 и 2 обозначают цифрами 3, 4, 5 по черт.2.
4.5. Когда несколько одинаковых элементов соединяют в группы, концы этих элементов обозначают следующим способом:
1) перед цифрами по п.4.4 помещают буквы (например U, V, W) в соответствии с фазами трехфазной системы (черт.3а);
2) перед цифрами по п.4.4, при отсутствии необходимости или возможности различения фаз, помещают последующую цифру. Например, концы одного элемента обозначены 1.1 и 1.2, а те же концы следующего элемента — 2.1 и 2.2, если это не ведет к подмене обозначения 11, 12 и 21, 22 (черт.3б).
4.6. Одинаковые группы элементов, концам которых внутри этих групп присвоены обозначения в соответствии с п.4.5, различают, помещая перед этими обозначениями порядковые номера групп по черт.4.
Буквенное обозначение зажимов для элементов постоянного тока предпочтительно выбирать из первой половины латинского алфавита, а для элементов переменного тока — из второй половины алфавита.
Примечание. Пример применения буквенно-цифровых обозначений проводов и зажимов трехфазной системы приведен на черт.5.
Условные обозначения в электрических схемах Гост
Расчет электрических цепей

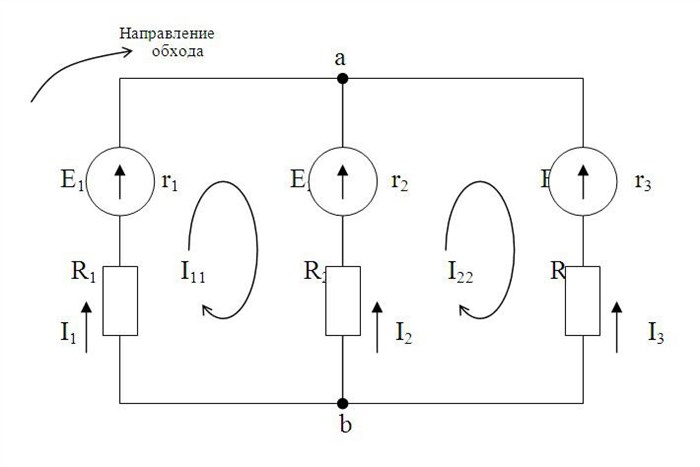

Рассчитать цепь – значит найти все токи в ней. Существуют разные методы расчета электрических цепей: законы Кирхгофа, метод контурных токов, метод узловых потенциалов и другие. Рассмотрим применение метода контурных токов на примере конкретной цепи.
Полученная система решается с подставкой исходных данных задачи. Токи в ветвях исходной цепи находим как алгебраическую сумму контурных токов
Какую бы цепь Вам ни понадобилось рассчитать, наши специалисты всегда помогут справится с заданиями. Мы найдем все токи по правилу Кирхгофа и решим любой пример на переходные процессы в электрических цепях. Получайте удовольствие от учебы вместе с нами!
Виды электрических схем
- Ветвь – такой участок цепи, вдоль которого течет один и тот же ток;
- Узел – соединение ветвей цепи;
- Контур – последовательность ветвей, которая образует замкнутый путь. При этом один из узлов является как началом, так и концом пути, а другие узлы встречаются в контуре только один раз.
