Как Обжать Кабель rj 45 Для Роутера • Вместо заключения

Как происходит ремонт в целом

Кстати, при наличии в доме домашних животных, больших любителей «почесать зубы» об любые провода, лучше сразу проложить все электрические и слаботочные коммуникации в специальных кабельных каналах плинтусов или просто в коробах.

Перед тем, как обжать интернет-кабель, необходимо разобраться с длиной нужного фрагмента и способом его крепления – это сильно влияет на длину. Так, если провод будет прокладываться в коробе, его «трасса» удлинится за счет сохранения прямолинейности участков.

Протянув провод напрямую, мы получим экономию его длины, но при этом крепить его придется к стене напрямую специальными скобами, а вид помещения будет крайне далек от эстетики. Да и повредить витую пару в этом случае намного проще.

Еще один важный момент в пользу выбора короба или кабельного канала в плинтусе. Демонтировать уже обжатый кабель через каналы или небольшое сечение короба скорее всего не получится, но обычно короб или плинтус легко снимаются. После этого можно спокойно снять провод и поставить короб/плинтус на месте. Все стены целы, нигде нет дыр, витая пара не повреждена.

Кабель R45

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Итак, вы решили провести сеть или сделать проводной интернет, который кстати имеет ряд преимуществ, перед беспроводным WiFi соединением например, стабильность связи. Если же вам что-то непонятно, пишите мне!

Обжим витой пары и сетевого кабеля — как обжать витую пару и сетевой кабель

  • собственно LAN-кабель, длина определяется по потребностям, но не более 55 м для категорий 5…5е;
  • бокорезы (они же кусачки) или острый нож для обрезки изоляции и разрезания кабеля;
  • коннекторы RJ45 и колпачки (последнее не обязательно, но значительно улучшает качество обжима интернет-кабеля);
  • специальные клещи для обжима, их называют кримпер. Кстати, на профессиональном инструменте есть аналог бокорезов для зачистки концов провода;
  • LAN-тестер.

Какой кабель используют для подключения интернета

Стандартный вариант – кабель с маркировкой RJ45. Он выпускается круглым в сечении или плоским. Если обжимка сетевого кабеля уже выполнена с обоих концов, он называется патч-корд.

Кабель R45

Патч-корды выпускают разной длины, от 0,5 м до 10…20 м. Интересно, что плоский кабель иногда бывает удобен для прокладки в зауженных местах – например, в дверных проемах, в ограниченным по размеру сечения кабельных каналах плинтусов. Также плоский кабель меньше «боится» перегибов.

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

Основные характеристики качественных витых пар, иначе называемых также «сетевой кабель LAN»:

  • материал оболочки медной жилы – поливинилхлорид, полиэтилен, полипропилен. Чем выше качество витой пары, тем лучше защита проводов от диэлектрических помех, горения и высоких температур. Так, для качественных изделий применяют тефлон, вспененный полиэтилен, не поддерживающие горение полимеры (маркировка LSZH);
  • толщина наружной оболочки – 0,6…0,9 мм в зависимости от категории;
  • допустимая зона укладки – внутренняя или наружная, универсальная. Интересно, что цветовая маркировка говорит об особенностях защитного слоя. Серые витые пары используют для жилых и офисных помещений, строго внутри в условиях нормальной влажности, оранжевые хорошо защищены от горения, черные подходят для наружной прокладки;
  • количеству жил – одножильный и многожильный. Одножильный имеет неплохие характеристики, но для прямого подключения устройств не подходит. К его окончаниям монтируют так называемые «информационные розетки». Многожильный – это как раз привычный RJ45, оканчивающийся коннекторами. Поскольку в нем сигнал затухает быстрее, чем в одножильном, допустимая длина витой пары не должна превышать 100 м;
  • наличие экранирования – может быть общим для всех жил, для каждой пары, для пары и общим;
  • расчетная скорость передачи данных. Наиболее важный параметр, который определяет, насколько быстро и качественно будет передаваться информация по LAN-кабелю. Для домашних и офисных сетей используются витые пары категорий CAT5…7.

Разбираясь в правилах обжимки кабеля RJ45, мы будем рассматривать витую пару CAT5, с четырьмя витыми парами, не экранированными отдельно, в общем экране.

Правила обжима 8 и 4 жильной пары

Рекомендую использовать кримпер, который оснащён лезвиями с внешней и внутренней стороны для разреза и снятия оплетки. Последовательность действий при работе с инструментом:

    Посмотрите на конец кабеля. Если он разлохмачен, то аккуратно обрежьте часть. Также отрежьте использованный коннектор при его наличии. Лохмотья подведите к инструменту перпендикулярно лезвию ножа. При небольшом усилии получается ровная линия цветных проводов.

Вставляем и обрезаем неровный конец Срез должен быть перпендикулярным

С другой стороны есть два лезвия, которые позволяют снять оплётку По умолчанию кримпер обрезает оплётку длиной 15 мм. Так не удобно расправлять, поэтому я снимаю 5 см.

Для получения ровного обрезанного участка, вставьте провод в паз, небольшим усилием сомкните ручки кримпера, а затем вращайте инструмент вокруг оси кабеля. В результате, ненужная часть легко снимется.

Аккуратно снимаем оплётку Оголённый конец проводов

Удаление капроновой нити

Проталкиваем коннектор в отверстие Вид с обратной стороны

С помощью такого инструмента, как кримпер, заменяющий нож, щипцы и пассатижи, вы сможете выполнить обжим витой пары за 5-10 минут.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Прежде чем узнать, как подключить такое устройство, необходимо разобраться в том, какие существуют модели компьютерной арматуры. Если же вам что-то непонятно, пишите мне!

Обжим витой пары кримпером и отвёрткой: порядок и схема

  • Снимаем верхнюю оплетку.
  • Расплетаем и выпрямляем провода.
  • Открываем крышку устройства, сверху заводим пары. Каждый провод в свой паз. После присоединения фиксаторы не дадут проводам просто так вылететь.
  • Теперь закрываем крышку до щелчка. Неподвижные ножи соединятся с проводами, что позволит использовать кабель для соединения разных устройств.

Как обжать кабель отвёрткой?

Не всегда в доме имеется кримпер. Чтобы быстро обжать пары можно воспользоваться обычной отверткой и ножом. Порядок действия при установке:

    Выберите отвертку с плоским наконечником толщиной 3-4мм. Так как изоляция отсутствует, можно воспользоваться обычным ножом. Во всех действиях нужно быть очень аккуратным, при работе с этими инструментами есть риск повредить целостность кабеля.

Оголяем провода Обрезаем провода по ровной линии Провода должны быть одинаковыми

Внедрение витой пары в коннектор

Умею собирать и разбирать компьютеры, ноутбуки, планшеты, телефоны. Иногда успешно. Мастерски владею навыками диагностики поломок с помощью Google и Yandex.

С первого раза может не получиться, поэтому рекомендую иметь в запасе несколько дополнительных коннекторов для тренировки. У меня в кладовке всегда лежит пакет на всякий случай.

Правильная обжимка сетевого кабеля

Конечно, когда вы будете первый раз производить обжим витой пары, возникнут определенные трудности. Следующие наши советы, как правильно обжать сетевой кабель, помогут вам быстрее и качественнее сделать данную работу. Давайте попробуем сделать все последовательно:

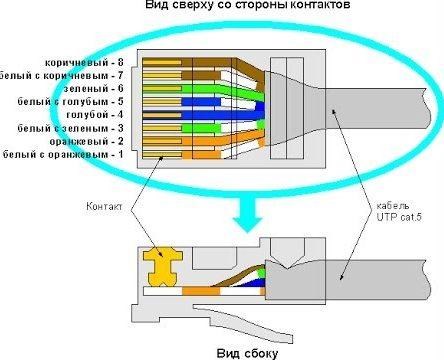

схема обжима витой пары

    • Распутываем провода и выпрямляем их, чтобы было проще выставить в нужном порядке.
    • Выравниваем их и аккуратно вставляем в разъем RJ-45. Важно вставить провода полностью, до конца, и не перепутать начало последовательности. Подробнее можно посмотреть на картинке:
      • Постарайтесь сделать так, чтобы оплетка витой пары вошла разъем RJ-45. Это защитит провода от повреждений и сделает кабель надежным.
        • Вставляем витую пару с надетым разъемом в обжимку и обжимаем кабель.

        Если все делать аккуратно, у вас обязательно получится.

        Стребиж Виктор Павлович, эксперт по освещению и электрике
        Мнение эксперта
        Стребиж Виктор Павлович, эксперт по освещению и электрике
        Любые вопросы задавайте мне, я помогу!
        При прямой обжимке rj 45 коннекторы штекеры с обеих сторон провода подключаются по одной схеме, а при перекрестной схема меняется. Если же вам что-то непонятно, пишите мне!

        Распиновка витой пары RJ45 и интернет кабеля: правильная схема обжимки

          1. Сетевой кабель или, как его еще называют, витая пара. Здесь уж мы не будем описывать, откуда и куда он должен идти, поскольку ситуации бывают разные. Главное, что обжатие витой пары подразумевает его непосредственное наличие. Конечно, сетевой кабель предназначен для компьютера или ноутбука, в которых должна стоять сетевая карта. Выглядит он так:
