Как обжать интернет кабель 4 жилы — схема по цветам

Витая пара — это кабель, состоящий из двух проводников, скрученных между собой (обжатых) и закрученных вокруг точно таких же пар. Каждая пара имеет свой номер, название и промаркирована цветом. Например, если один проводок коричневый, то парный будет бело-коричневым. Обжиматься могут только кабели, служащие для передачи низкочастотных сигналов.

Кабель сетевой четырёхжильный (витая пара) начали широко использовать после повсеместного распространения проводного интернета. Популярность 4-жильного кабеля объясняется его дешевизной — он в два раза доступнее 8-жильного, более надёжного.

Обжим (распиновку) витой пары производят по ряду причин:

  • Внешний сигнал, проходящий по кабелю, кодируется с учётом того, что каждый положительный сигнал на одном проводнике сопровождается отрицательным импульсом на другом. Это значит, что на двух проводках генерируются магнитные поля — положительное и отрицательное, которые должны замещать друг друга, не создавая помех.
  • Если бы проводки располагались параллельно, витая пара носила бы другое название и имела другие свойства. Расстояние между проводниками, по которым передаётся сигнал, было бы неодинаковым, а магнитное поле и сигналы на обоих проводах отличались бы.

Скрученная пара кабелей обладает следующими характеристиками:

  • расстояние, отделяющее пары проводов, изменяется вдоль всей длины провода во избежание перекрёстных помех;
  • пары проводов разной длины скручиваются с неодинаковым шагом, благодаря чему перекрёстные помехи практически полностью исчезают.

Разница в несоответствии длины проводков, образующих витую пару, может составлять 5 и более процентов.

Важно! Основная особенность 4-х жильного онлайн-кабеля — низкая скорость передачи данных (до 100 Мбит в секунду). Эксперты рекомендуют использовать его для подключения 100-мегабитных адаптеров. Бесперебойную работу гигабитного оборудования способен обеспечить только 8-жильный патч-корд.

Как Обжать Витую Пару в Розетке • Виды и типы

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
В Европе и США в сетях пользуются типом А, в котором также 8 проводов, только оранжево-белая и оранжевая жилы меняются местами с бело-зеленой и зеленой жилами. Если же вам что-то непонятно, пишите мне!

Распиновка RJ 45 — Обжим витой пары: схемы, способы подключения

  • кабеля витая пара необходимой длины;
  • коннекторов RJ-45 или 8P8C;
  • стриппера — инструмента для обрезки и освобождения витой пары от изоляционного покрытия;
  • кримпера (обжимных клещей).

Правила обжима витой пары четыре жилы

Обжимка витой пары 4 жилы для интернета проводится после того, как кабель обрезан и освобождён от внешней изоляции. За неимением кримпера можно воспользоваться монтажным ножом или бокорезами. Места срезов проводков должны находиться на одном уровне относительно друг друга и внешнего изоляционного покрытия.

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

Как Обжать Витую Пару в Розетке • Виды и типы

Монтаж витой пары жилы по стандарту EIA/TIA-568B

На следующем этапе пары проводков отделяют друг от друга — расплетают и выравнивают, а затем располагают согласно одному из стандартов. Специалисты советуют придерживаться стандарта EIA/TIA-568B как наиболее популярного. Обрезанные и выпрямленные проводники помещают вовнутрь коннектора.

Важно! Изоляцию удаляют с помощью клещей или канцелярского ножа, так, чтобы проводники оголились максимум на полтора сантиметра.

Подключение электронных устройств к сети Internet осуществляется с помощью двух типов кабеля — экранированного и неэкранированного. Все кабели, смонтированные из витых пар, делятся на 7 категорий. Для изготовления 4-жильных витых пар используют проводники 5-й категории.

Цветовая гамма маркирования проводников, входящих в состав 4-жильной витой пары, может несколько отличаться. Ниже приведена схема разводки бело-оранжевого, оранжевого, бело-зелёного и зелёного проводников.

Иногда вместо бело-зелёного и зелёного проводков используются бело-синий и синий, а вместо оранжевого и бело-оранжевого — коричневый и бело-коричневый. Если для передачи сигнала, скорость которого 1 гигабит, задействуют все проводники (4 пары), то для обеспечения мегабитной связи достаточно подключить 2 пары или, другими словами, 4-жильный кабель.

Передача сигнала осуществляется через 1 и 2 контакты, а приём — через 3 и 6. Четвёртый и пятый проводники для монтажа 4-жильного кабеля не используют.

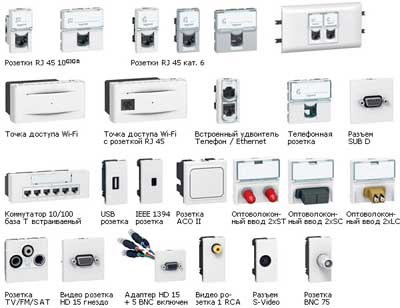

Особенности конструкции интернет розетки

Описываемые изделия являются пассивным сетевым оборудованием, предназначенным для коммутации дивайсов к локальным сетям с помощью специальных разъединителей. Как и обычные розетки, устройства для интернет подключения, называемые RJ-45, могут быть наружными (накладными), устанавливаемыми поверх плоскости и внутренними (врезными), монтируемыми внутрь стены.

Внутренняя розетка для обеспечения интернет соединения

Внутренняя розетка для обеспечения интернет соединения, окрашенная в темный цвет

Основными составляющими компьютерного разъема являются:

В розетку вводится сетевой кабель «витая пара», который содержит четыре скрутки по два проводка в каждой. Они разделяются на восемь проводников, имеющих различную цветовую окраску.

Внешний вид и внутреннее устройство сетевого интернет провода «витая пара»

Схема подключение витой пары 8 провода: виды цветовых схем для опресовки
Медные проводники сетевого кабеля загружаются в шлюз коннектора без съёма изоляционного слоя. Проводники нужно просто завести в каналы до упора.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Кроссовер такого типа применяется крайне редко, исключительно в домашних сетях, к примеру, чтобы подключить старый ПК к другому устаревшему компьютеру. Если же вам что-то непонятно, пишите мне!

Обжим витой пары: схема для 4 и 8 жил, цветовая распиновка RJ45

  1. Провод на конце освобождается от защитной оболочки, после чего проводники витых пар раскручиваются и выравниваются
  2. Проводки распределяются по цветам, указанным на соответствующей цветовой схеме и обрезаются по одной длине — 10-12 мм
  3. Разместив проводники плотно друг к другу, они все вместе заводятся в коннектор, после чего снова проверяется правильность их расположения
  4. С помощью обжимного инструмента производится обжим проводов в коннекторе.

Монтаж и подключение сетевой розетки

Пошаговая инструкция подключения RJ-45 проводом на четыре пары

  1. Обжать провода в клеммах розетки согласно выбранному варианту (цвет провода совпадает с цветом контакта). Например, как изображено на картинке, слева направо: коричневый, бело-коричневый, зеленый, бело-зеленый, оранжевый, бело-оранжевый, синий, бело-синий. Порядок проведения обжима лучше рассмотреть отдельным пунктом этой публикации
  1. Зафиксировать провод зажимом и провести предварительную проверку передачи сигнала через разъем. Для этого в разобранное устройство подключить коннектор от планшета, ноутбука или мобильного телефона и убедиться в наличии связи с интернетом
  2. Обрезать излишки проводков. Собрать розетку, соединив обе части. Закрепить ее на стене или в ней (зависимо от типа исполнения) также как обычную электрическую точку.

По окончании необходимо снова проверить работоспособность уже собранного устройства путем подключения ноутбука или иного гаджета. Читайте также статью: → «Как правильно установить и подключить розетку? Схемы подключения ».

Подключение RJ-45 проводом на две витые пары

Пример кроссировки интернет провода

Пример кроссировки интернет провода с двумя витыми парами в розетке RJ-45

Практический совет: Следует помнить, что провод с двумя витыми парами используются для передачи данных со скоростью до 1 Гб/сек. При увеличении скорости интернет сигнала, провод придется заменить и все произведенные на нем подключения тоже.

Осуществление обжима проводов на контактах розетки

Такое качественное и надежное соединение достигается, когда провод заходит в контактную клемму до упора. Можно для этого воспользоваться ножом или тонкой отверткой. Но действовать необходимо крайне осторожно, чтобы не повредить провод. Читайте также статью: → «Как правильно соединить провода между собой: клеммы, колпачки, сварка, пайка, опрессовка ».

Обжим проводов на клеммах розетки – важное условие для качественной коммутации
