Подключение двухпроводного датчика движения

Обычно такие приборы устанавливают на место включателя, для чего требуется стандартный подрозетник. При этом сам датчик врезается в фазный провод, который постоянно находится под напряжением. Точь-в-точь, как выключатель. То есть прибор, отслеживающий движение, будет находиться между лампочкой и автоматом на 220 вольт.

Итак, в распредкоробку должны войти сразу три кабеля:

Теперь само подключение датчика движения, а точнее его схема. В первую очередь соединяются между собой нулевые жилы от автомата и светильника. Далее заземляющий контур этих же элементов, если таковой присутствует. Теперь силовые жилы:

Следующий этап – подключение датчика движения для освещения. Здесь проще простого, главное – внимательность. Ту жилу, которая соединяется с лампочкой, надо подключить к клемме, где лампочка и нарисована. На некоторых приборов стоит знак «нагрузки». Другую к клемме, обозначенной буквой «L». После чего подключённое изделие надо установить в подрозетник и закрыть декоративной планкой.

Остаётся только провести настройку датчика движения. Что для этого надо сделать. На лицевой панели есть три или четыре флажка:

  1. Первый из них надо установить в режим автоматики, то есть с указателем на букву «А».
  2. Второй флажок настраивает чувствительность на движение. К примеру, чтобы свет не включался в дневное время суток.
  3. Третий флажок задаёт время отключения. То есть, когда движение прекращается, светильник должен отключиться, к примеру, через 30 секунд.

В принципе, это все, что связано с подключением и настройкой. Каковы преимущества двухпроводного датчика движения:

Что касается недостатков, то он единственный. Двухпроводные модели плохо работают со светодиодами и энергосберегающими лампочками. Они иногда очень сильно мерцают.

Как Отрегулировать Фонарь с Датчиком Движения • Корректировка параметров

Какое освещение Вы предпочитаете
ВстроенноеЛюстра
Датчик движения для включения света: схемы подключения двух видов датчиков
Последняя схема – самая сложная. Первые две – более доступны для самостоятельного применения, не вызывают никаких сложностей.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
К примеру, такая ситуация вы приобрели датчик, но не хотите проводить большой объем монтажных работ со штроблением стен и установкой дополнительных элементов. Если же вам что-то непонятно, пишите мне!

Лампы с датчиком движения: принцип работы, виды, советы и монтаж

  • провод от автомата соединяется с входящей жилой в датчик;
  • этот же провод от автомата соединяется с выключателем;
  • выходной провод от прибора движения соединяется со светильником;
  • от него же прокладывается провод к выключателю.

Подключение трёхпроводного датчика движения

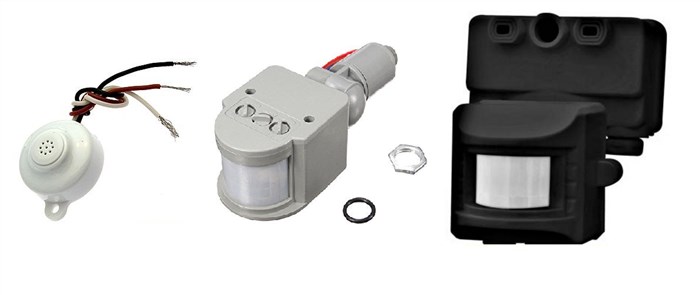

Само название уже говорит о том, что в этом приборе три клеммы подключения. На рынке он представлен большим ассортиментом, где есть и недорогие экземпляры, и с высокой ценой, которая нередко отпугивает покупателей. Все модели по принципу работы и схеме подключения друг от друга не отличаются. Просто в производстве дорогих датчиков используют более качественные детали и элементы.

Ещё одна характеристика, на которую надо обращать внимание. Это температура эксплуатации. Основная масса датчиков рассчитана на работу при температуре не ниже -20С. При более низких температурах он начинает «глючить».

Что касается схемы подключения датчика движения к лампе, то их две: без включателя и с ним. Рассмотрим каждую позицию по отдельности.

Как Отрегулировать Фонарь с Датчиком Движения • Корректировка параметров

Схема подключения без выключателя

Как и в предыдущем случае, для подключения понадобятся провода и распредкоробка:

  1. В последнюю от автомата заводят три жилы: фазу, ноль и заземление.
  2. Сюда же вводят три жилы от светильника, если его корпус металлический, и две, если из непроводникового материала.
  3. И трёхжильный кабель для датчика движения.

В первую очередь между собой надо соединить три нулевых жилы от разных кабелей. Между собой соединяются жила заземления от автомата и «земля» от светильника.

А вот теперь надо правильно соединить фазные жилы. Здесь последовательность такая:

Обратите внимание, что у прибора движения три клеммы, две из которых предназначаются для фазных жил. Получается, в принципе, как и у двухпроводного. То есть сам прибор становится как бы промежуточным звеном в системе фазного питания.

Здесь важно правильно подключить датчик движения. Итак, снимая заднюю крышку, которая закреплена двумя саморезами, можно обнаружить клеммную коробку. От неё внутрь идут три жилы разного цвета: коричневая, синяя и красная. Первая соединена с клеммой, обозначенной буквой «L». Вторая с «N» и третья с «А».

С «N» понятно, это ноль. «L» – это клемма для входящей фазной жилы, то есть идущей от автомата. «А» – это тоже фазная клемма, только выходящая. К ней подключают провод, идущий от лампочки.

Внимание! Не во всех девайсах цветовое оформление проводов совпадает с обозначениями клемм. Поэтому обязательно вскрывайте крышку и убеждайтесь, что это так или нет. В любом случае за основу подключения надо брать буквенное обозначение клемм, а не цвет проводов.

Эту схему можно использовать, не устанавливая распредкоробку. Для этого все соединения проводят на клеммах датчика движения. Обе нулевые жилы соединяют между собой и устанавливают на клемму «N». Провод, идущий, как фазный, с автомата, подключают к клемме «L». Затем соединяют между собой проводом клемму «А» и фазную клемму на светильнике.

Виды и типы контроллеров

В зависимости от способа получения сигнала выделяют два типа контроллеров: активные и пассивные.

Активный контроллер состоит из приемника и излучателя. Он сам посылает сигнал (волны разной природы) на объект, затем отслеживает изменения в интерфереционной картине отраженных волн. В случае наличия изменений срабатывает детектор – зажигается свет. Ультразвуковой, микроволновый чипы имеют активный контроллер.

Пассивный контроллер через линзу Френеля отслеживает, фиксирует изменения в перемещении тепловых тел. Статичные объекты не будут замечены сенсором. Устройство его намного проще, стоят они дешевле, но ошибаются гораздо чаще. К ним относятся инфракрасные датчики.

Как Отрегулировать Фонарь с Датчиком Движения • Корректировка параметров

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
В странах мира используются отличающиеся временные пояса, поэтому единых параметров для функционирования фотореле не существует. Если же вам что-то непонятно, пишите мне!

Как отрегулировать светодиодный прожектор с датчиком движения?

  • Для этого определить место установки с наилучшим углом обзора.
  • Прикрепить подставку, которую необходимо снять с сенсора. Закрепить на высоте не менее 240 см.
  • Зачистить концы питающего провода от изоляции на длину примерно 10 мм.
  • Вскрыть крышку клеммной коробки сенсора, присоединить к питающему проводу нулевой и фазовый провода. Заизолировать места соединений.

Виды светильников с датчиками движения

Как Отрегулировать Фонарь с Датчиком Движения • Корректировка параметров

Переносные работают от батареек или аккумуляторов, что повышает их мобильность. Использовать переносные источники света можно вне зависимости от наличия рядом розетки. В некоторых случаях встраивают солнечную батарею.

Стационарные требуют подключения к источнику напряжения: розетки, распределительной коробке и т.п.

В зависимости от размещения светильников выделяют уличные модели, потолочные, настенные.

Уличные светильники с ДД применяются для освещения придомовых территорий, площадей, скверов и т.д. Они могут размещаться на козырьках подъездом, уличных столбах, любых других конструкциях. Подключение может прямое или обходное через выключатель. Во всех случаях необходимо заземление. Уличные светильники с ДД способны выдерживать низкие температуры, высокую влажность.

Потолочные и настенные светильники с ДД освещают внутренние помещения: подъезды, подвалы, склады, гаражи и т.п. В зависимости от цели, планировки помещения они могут располагаться на потолке или на стене. Для внутреннего освещения хорошо подходят инфракрасные датчики. Как правило, светильники подходят сразу для обоих способов монтажа.
