На сегодняшний день можно уверенно сказать, что LED-лампочки любого форм-фактора практически по всем показателям превосходят люминесцентные аналоги. Причём светодиодные технологии продолжают прогрессировать, а значит, изделия на их основе будут ещё более совершенными в будущем. В подтверждение сказанного ниже приведена сравнительная характеристика двух видов трубчатых ламп.

  • наработка на отказ составляет порядка 2000 ч. и зависит от количества включений, но не более 2000 циклов;
  • свет распространяется во все стороны, в связи с чем они нуждаются в отражателе;
  • постепенное увеличение яркости в момент включения;
  • пускорегулирующий аппарат (ПРА) служит источником сетевых помех;
  • деградация защитного слоя со снижением светового потока на 30%;
  • стеклянная колба и пары ртути внутри неё требуют бережного отношения и утилизации.

Сокращение Т8 указывает на диаметр стеклянной трубки (8/8 дюйма или 2,54 см), а G13 – это тип цоколя, указывающий на расстояние между штырьками в мм.

Взвесив все «За» и «Против», можно сделать вывод, что переделка люминесцентного светильника под светодиодную лампочку полностью оправдана, как с технической, так и с экономической точки зрения.

Как Переделать Люминесцентную Лампу на Светодиодную • Схемы подключения

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
В дорогих лампочках плата со светодиодами SMD фиксируется с помощью специальной пасты к устройству охлаждения, что позволяет лучшим образом увеличить отвод тепла. Если же вам что-то непонятно, пишите мне!

Схема подключения светодиодной лампы вместо люминесцентных

  1. Отключите автоматическую защиту, уберите сетевое напряжение, убедитесь, что его нет.
  2. Снимите защитную крышку, чтобы получить доступ к рабочим элементам схемы. Уберите из цепи конденсатор, стартер, дроссель.
  3. Отделить следующие к патронным клеммам провода, присоедините их к фазному, нулевому проводам напрямую, остальные изолируйте либо удалите.
  4. Вставьте лампочку Т8 G13, выполните пробное включение.

Что нужно переделать?

Внимательно посмотрев на схемы, даже неопытному электрику станет понятно, как подключить светодиодную лампу вместо люминесцентной. В светильнике с ПРА нужно выполнить следующие действия:

  1. Отключить защитный автомат и убедиться в отсутствии напряжения.
  2. Снять защитную крышку, получив доступ к элементам схемы.
  3. Из электрической цепи исключить конденсатор, дроссель, стартер.
  4. Отделить провода, идущие к клеммам патронов и подключить их напрямую к фазному и нулевому проводу.
  5. Остальные провода можно удалить или заизолировать.
  6. Вставить лампу Т8 G13 со светодиодами и произвести пробное включение.

Как Переделать Люминесцентную Лампу на Светодиодную • Схемы подключения

Контакты в виде штырьков для подключения светодиодной лампы Т8 отмечены на её цоколе символами «L» и «N».

Не редко в интернете встречаются негативные отзывы о том, что срок службы светодиодных ламп Т8 намного меньше заявленного. Как правило, такие комментарии оставляют люди, купившие китайский «no name» по цене люминесцентной лампы. Естественно качество светодиодов и драйвера не дадут ей проработать даже одного года.

Зачем нужно постановление о светодиодных лампах

Светодиодные светильники армстронг

Прежде чем перейти к модернизации светильника с заменой люминесцентных ламп Т8 на светодиодные, сначала нужно как следует разобраться со схемами. Все люминесцентные светильники подключаются по одному из двух вариантов:

В растровых потолочных светильниках 4 люминесцентных трубки подключаются к 2 ЭПРА, каждый из которых обеспечивает работу двух ламп или к комбинированному ПРА, включающему 4 стартера, 2 дросселя и 1 конденсатор.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Схема, по которой происходит подключение светодиодного фонаря, предельно проста и вполне жизнеспособна при ее сборке своими руками. Если же вам что-то непонятно, пишите мне!

Подключение светодиодной лампы вместо люминесцентных — инструкция, схема

  • срок службы не менее 10 тыс. ч. и не зависит от частоты вкл./выкл.;
  • имеют направленный световой поток;
  • мгновенно включаются на полную яркость;
  • драйвер не оказывает влияния на электросеть;
  • потеря яркости не превышает 10% за 10 тыс. часов;
  • имеют значительно меньшую мощность электропотребления;
  • полностью экологически безопасны.

Замена светильников на светодиодные, как энергосберегающая программа

Стоимость электроэнергии возьмём копеек за киловатт – она очень сильно разнится, обычно в крупных городах она дороже в небольших – дешевле. В 2018 году будет 247 рабочих дней. Каждый рабочий день светильники будут работать по 9 часов. Если всё перемножить, то получим такие данные:

Для ЛПО 4х18 – 99 * 9 * 247 = 220 киловатт. 220 * 4,5 = 990 рублей

Для Пересвет ОФИС-600х600-27 – 27 * 9 * 247 = 60 киловатт. 60 * 4,5 = 270 рублей

К расходам на ЛПО 4х18 добавим расходы на обслуживание – 70 рублей в год. Получится, что на ЛПО 4х18 мы за год израсходуем 990 + 70 = 1060 рублей, а на Пересвет ОФИС-600х600-27 всего лишь 270 рублей.

Таблица сравнения светильника ЛПО 4х18 со светильником Пересвет ОФИС-600х600-27

Разница составила 790 рублей – именно столько рублей в год можно экономить, проведя замену люминесцентных светильников армстронг на светодиодные. Но даже если проводить замену светильников в небольшом здании какой-либо гос структуры, там будет не 1 светильник, а 50 – 100 штук. Возьмём среднее – 75 штук:

Для полноты картины, посчитаем за какой период окупится это капиталовложение. Стоимость замены светильников на светодиодные (для потолков армстронг) составляет около 200 рублей за штуку. Посчитаем, сколько будет стоить покупка 75 светильников MBRLED ОФИС-600х600-27 и установка их вместо старых ЛПО 4х18:

Если поделить эту сумму на 59 250 рублей, то получим примерный срок, за который окупится замена светильников на светодиодные:

В нашем случае получается, что примерно на 2-ой год и 3-ий месяц постановление правительства о замене светильников на светодиодные начнёт приносить прибыль в 59 250 рублей каждый год, а если учесть, что электроэнергия с каждым годом дорожает, то эта цифра будет увеличиваться.

Плюсы и минусы

У светодиодных ламп есть свойственные им достоинства и недостатки, которые можно сформулировать следующим образом:

Стоимость светодиодных ламп зависит от их конструкции, мощности и прочих технических характеристик, а также бренда производителя данных изделий.

Цены на лампы

Стоимость различных типов подобных устройств, при реализации их через интернет, составляет:

  • С цоколем:
  • Е27 – от 100,00 рублей;
  • Е14 – от 50,00 рублей;
  • Со штырьковыми разъемами:
  • GU10 – от 80,00 рублей;
  • 3 – от 70,00 рублей;
  • G13 – от 200,00 рублей;
  • GX53 – от 100,00 рублей.
  • Плат с линзами – от 150,00 рублей.
Как подключить светодиодную лампу вместо люминесцентной видео - Инженер ПТО

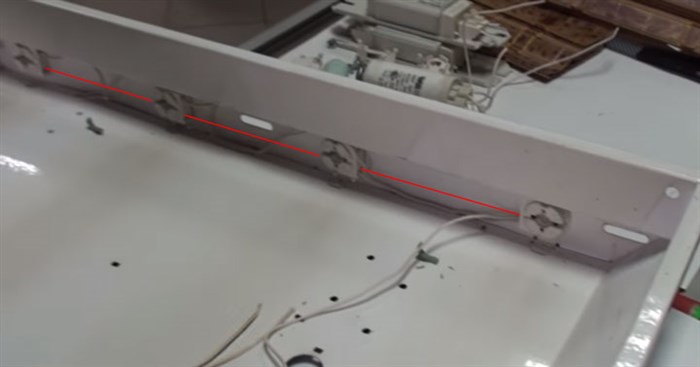

При монтаже простой перемычки между двух и более патронов, конструкция будет иметь существенный недостаток.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
В растровых потолочных светильниках 4 люминесцентных трубки подключаются к 2 ЭПРА, каждый из которых обеспечивает работу двух ламп или к комбинированному ПРА, включающему 4 стартера, 2 дросселя и 1 конденсатор. Если же вам что-то непонятно, пишите мне!

Замена люминесцентных ламп на светодиодные: какая выгода? плюсы и минусы, схемы

  • Для административных и бытовых помещений – с разным типом цоколя и типом конструкции;
  • Для подсветки и дизайнерских решений (светодиодные ленты);
  • Для освещения проезжей части и пешеходных зон, а также освещения придомовых территорий;
  • Для прожекторов различного предназначения;
  • Для декоративных светильников.

Цена работы

Работы по замене люминесцентных ламп на светодиодные могут быть выполнены в различном объеме, что и определяет их стоимость.

  • Полная замена люминесцентного светильника на светодиодный;
  • Замена источников света одного типа, на другой, оснащенный аналогичными типами цоколя или штырьковыми контактами.
  • Установка светодиодных плат с линзами в корпус светильника, изначально работающего с люминесцентными лампами.

Также, на стоимость работ влияет их объем (количество реконструируемых светильников), тип компании или статус работника, выполняющего замену, а также место расположения реконструируемых светильников (высота установки над уровнем пола, тип светильника) и место выполнения работ (регион РФ).

В среднем, без учета режима работы и количества реконструируемых светильников, стоимость работ составляет:

  • При полной замене светильника – от 300,00 рублей за 1 светильник;
  • При замене ламп с однотипными контактами и цоколем – от 30,00 рублей за 1 лампу;
  • При замене ламп на платы с линзами – от 150,00 рублей за светильник.

Виды ламп
