Терморегулятор для теплого пола: принцип работы + разбор видов + советы по установке

Термоэлементы теплого пола не контактируют с обогреваемым ими воздухом, поэтому контроль температуры в помещении осуществляет внешнее устройство — терморегулятор. От его функционала зависит размер расходов электроэнергии. Согласитесь, для взвешенной покупки стоит разобраться в характеристиках и возможностях прибора.

Мы расскажем о том, как купить наиболее подходящий вам терморегулятор для теплого пола. В представленной нами статье описаны его разновидности, различающиеся типом управления, вариантом фиксирующего температуру устройства и способом монтажа. Приведены советы, облегчающие выбор оптимальной модели.

График работы терморегулятора СТП

Датчик температуры тёплого пола - какой купить, установка и монтаж. Виды и устройство
Анализ различных терморегуляторов позволяет сказать, что их максимальная функциональность не всегда оправдана как с финансовой, так и эксплуатационной точки зрения. Поэтому это оборудование необходимо подбирать под каждую СТП отдельно.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Анализ различных терморегуляторов позволяет сказать, что их максимальная функциональность не всегда оправдана как с финансовой, так и эксплуатационной точки зрения. Если же вам что-то непонятно, пишите мне!

Датчик теплого пола — установка, монтаж и подключение датчика

  1. Возможность установки выносного термодатчика в произвольном месте помещения.
  2. Наличие дисплея, отображающего текущую и заданную температуру.
  3. Возможность мультизонального управления нагревом.
  4. Точность термодатчика до долей градуса.
  5. Индикация в случае ошибки или поломки.
  6. Возможность комплектования выносным блоком дистанционного управления.

Принцип работы терморегулятора

Терморегулятор предназначен для контроля работы системы теплого пола (СТП). Он состоит из регулировочного устройства и одного или нескольких датчиков. Информация от них учитывается при включении и отключении тепловых матов.

Благодаря работе прибора в помещениях поддерживается ровная температура и минимизируется расход электроэнергии.

График работы терморегулятора СТП

Ритмичность включения нагревательных матов теплого пола позволяет сэкономить половину электроэнергии, что окупает стоимость терморегулятора за несколько месяцев

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

Терморегуляторы просты в использовании, ими могут пользоваться даже подростки. Режим работы СТП при этом можно изменять несколько раз в день, не боясь поломки или преждевременного выхода оборудования из строя.

Минимальную температуру можно настраивать отдельно для каждой комнаты. Кроме того, некоторые модели допускают программирование режима работы прибора в течение дня.

Виды датчиков

Термодатчики для теплого пола различаются по месту установки:

  • устанавливаются в пол, термоэлемент монтируется совместно с нагревательным кабелем;
  • внешний монтаж, такие датчики применяются для определения температуры воздуха в комнате. Они могут быть как встроены в терморегулятор, так и подсоединяться к нему отдельно.

Датчики, которые монтируются в пол, разделяют по типу покрытия, для которого они предназначены:

  1. Для мягких покрытий: паркет, линолеум, ламинат. В таком случае устройство представляет собой пластиковый цилиндр с проводом,
  2. Для твердых покрытий: керамическая плитка, искусственный и натуральный камень. Здесь важно учитывать особенности укладки такого покрытия (обычно на клей в бетонную стяжку) и тот факт, что термодатчик должен располагаться в стяжке. Поэтому имеет большие габариты и оснащен защитной оболочкой, которая оберегает от воздействия всевозможных смесей, используемых при заливке раствора.

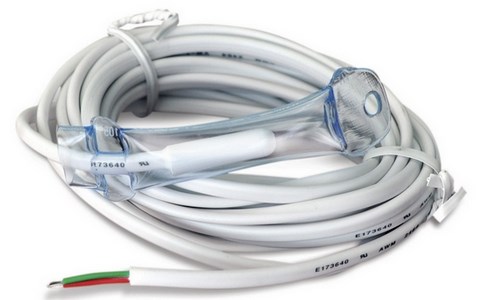

Датчик температуры тёплого пола

p, blockquote 20,0,0,0,0 —>

Модель Тип Вид монтажа Подключаемые датчики Диапазон регулировки Индикатор
AEG RT 600 Механический Накладной Пола 5-30°C
AEG FTE 5050 SN Электронный Встраиваемый Пола/воздуха 5-40°C Светодиоды
AEG FRTD 903 Программируемый Встраиваемый Пола/воздуха 5-35°C Дисплей
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Высота установки терморегулятора должна находиться в пределах 0,4 1,7 м от уровня пола при установке терморегуляторов со встроенным датчиком температуры воздуха рекомендуемая высота от 80 см. Если же вам что-то непонятно, пишите мне!

Как подключить и настроить терморегулятор теплого пола.

  1. В первую очередь необходимо обесточить сеть.
  2. В распределительной коробке на дин-рейке надо зафиксировать защитный отключающий прибор и автоматический прерыватель. По внешнему виды устройства схожи, однако принцип функционирования их разнится. Если изоляция сломается и на стене образуется «пробой», то защитный отключающий прибор отключит напряжение, а основное назначение прерывателя — отключение сети в случае короткого замыкания.
  3. От места расположения распределительной коробки до места установки контроллера надо проложить трехжимный кабель.

Монтаж

Осуществляя установку датчика теплого пола, обязательно соблюдайте все правила безопасности.

Специалисты рекомендуют устанавливать устройство на высоте — 1,7 м.

Монтаж термодатчика

  1. В перегородке стены нужно сделать небольшое отверстие, глубины должно хватать для установки монтажной коробки.
  2. В стяжке пола надо пробить штробу , чтобы можно было уложить кабели и сигнальные проводы.
  3. От посадочного места вверх и до распределительного щита нужно пробить канал для входных проводов.
  4. Сигнальные провода и силовой кабель помещаются в пластмассовый защитный шланг: его диаметра должно хватать, чтобы в случае необходимости прибор можно было достать. Изгиб трубы (от 5 см).
  5. Датчик температуры должен быть расположен на одинаковом расстоянии от всех тепловых элементов и не ближе 50 см от стеновой перегородки.

Подключение

Как подключить датчик теплого пола? Существует несколько вариантов, как выполнить этот этап:

Подключение датчика – ответственный момент, который требует тщательности. Предварительно составляется схема подключения. Необходимо выполнить такие работы:

  1. Отключить электричество, чтобы обесточить сеть.
  2. На рейке в распределительном коробе закрепить автомат и защитное устройство. По внешнему виду приборы похожи, но не одинаковый принцип работы. Защитное устройство отключает электрическую сеть в случае «пробоя», автомат отключает сеть при возникновении короткого замыкания.
  3. К месту установки уложить трехжильный кабель.

В распределительном коробе провода (черный, голубой и желтый) должны подключаться таким методом:

  • черный проводок снизу подсоединяется к промежуточному элементу, затем к УЗО, далее направляется к автомату;
  • голубой сначала прикрепляется к УЗО, потом к колодке с проводом «ноль»;
  • желтый подсоединяется к шине «земля».

Как Подключить Датчик Теплых Полов • Виды датчиков

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
В таких ситуациях приходится либо делить помещение на зоны с применением для каждого отдельного термостата, либо применять дополнительно магнитный пускатель. Если же вам что-то непонятно, пишите мне!

Как подключить регулятор теплого пола — Всё об отоплении

  • тип датчика (измеряющий температуру пола, воздуха или того и другого);
  • мощность устройства, которая должна равняться нагрузке обогреваемого пола;
  • возможности программирования, позволяющие использовать другие настройки, экономя энергию.

Правила техники безопасности

  • отключать от сети либо всю квартиру, либо линию, которая используется для подключения данного устройства;
  • запрещено ставить и подключать к электрической сети регулятор температуры в разобранном виде;
  • если окружающая температура превышает +40°С или менее -5°С, тогда прибор не использовать;
  • чтобы очищать датчик, нельзя применять разные виды растворителей или бензола;
  • если нет основных знаний, не следует ремонтировать самостоятельно термический регулятор;
  • запрещается превышать предельную мощность.

Если температурный датчик заранее не смонтирован, а покрытие на пол уже уложено, тогда можно применить регулятор, имеющий выносной прибор, который питается от установленной батарейки.
