Установка дифавтомата своими руками

Дифференциальный автоматический выключатель – это электрический прибор, служащий для защиты сети и подключенных к ней приборов от нерасчетных нагрузок и утечек тока. Фактически он представляет собой комбинированное устройство из двух основных функциональных частей:

  1. Устройство защитного отключения (УЗО). Его работа осуществляется за счет подведения обратного тока. В рабочем состоянии сети величины входного и обратного тока создают равносильные магнитные потоки, что не дает разъединить реле отключения. Если в сети появляется ток на землю (утечка), разница между потоками сразу же переключает реле и подача питания прекращается.
  2. Автоматический выключатель (АВ). Он оснащен парой расцепителей: тепловым и электромагнитным. Первый прекращает подачу тока при возникновении перегрузки на группе потребителей, к которым подключен, а второй – при коротком замыкании. В различных дифавтоматах могут использоваться двух- или четырехполюсные автоматические выключатели.

Помимо этих основных элементов в рабочем модуле дифавтомата присутствует электронный усилитель и дифференциальный трансформатор.

Как Подключить Дифференциальный Автомат в Щитке • Основные составляющие

Перед монтажом дифференциального автомата следует проверить его исправность. Для этого на корпусе каждого такого прибора производители располагают кнопку «Тест». Нажатие на неё приведет к искусственному моделированию ситуации с утечкой тока, которая должна спровоцировать отключение аппарата. Если этого не происходит, то применение устройства категорически запрещено.

Для стандартной бытовой электросети с напряжением 220В предназначены двухполюсные дифференциальные автоматы. Правила подключения дифавтомата в однофазной сети требуют подсоединять нули следующим образом: снизу – ноль от нагрузки, а сверху – от питания.

Четырехполюсные дифавтоматы устанавливаются по точно такому же принципу, но используются в трехфазных электросетях с номинальным напряжением 380В. Их установка, как правило, требует большего места на DIN-рейке, чем для 4 модулей, поскольку необходимо пространство для размещения блока дифзащиты.

Что такое дифавтомат, для чего применяют, схемы, как подключить
В общем корпусе дифференциального автомата объединено компактное устройство защитного отключения и выключатель-автомат.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
В случае касания человека с токоведущими элементами электрических приборов и оголёнными проводами срабатывает как устройство защитного отключения, мгновенно обесточивая цепи питания. Если же вам что-то непонятно, пишите мне!

Что обязательно надо знать при установке узо и устройстве заземления в квартире или частном доме » сайт для электриков — советы, примеры, схемы

  • при реакции на неполадки отключается подача тока на всю квартиру;
  • ремонт займет больше времени, поскольку точно неизвестно на какой из цепей произошла поломка, неизвестна даже причина отключения (короткое замыкание, утечка тока).

Подключение дифавтомата в различных схемах

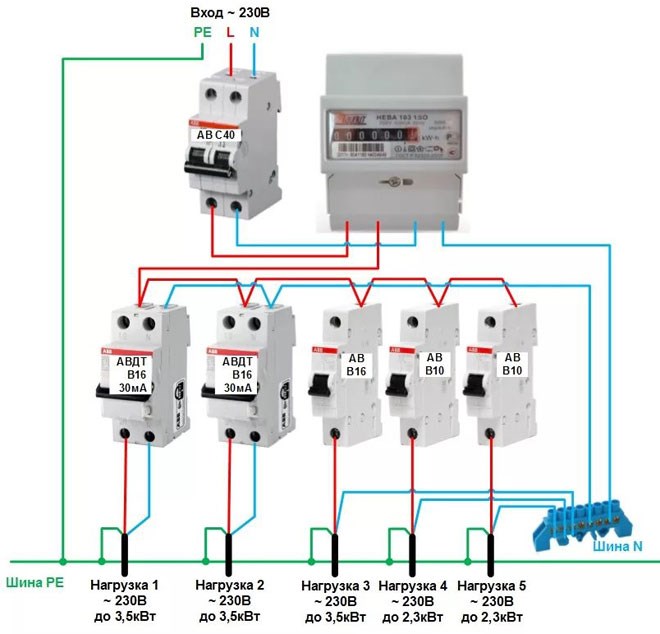

Существует несколько схем, по которым может быть выполнено подключение дифавтомата. Схема подключения зависит от вида проводки. Чаще всего, жилье оснащается такими типами электропроводки

Подключение дифавтомата в однофазной сети с заземлением и с напряжением 220В выполняется с использованием двухполюсного изделия. При подключении по такой схеме можно установить защиту после электрического счетчика.

Когда подключение дифавтомата выполняется в трехфазной сети с заземлением, необходимо вместо однофазного проводника на вводной группе использовать четырехполюсный дифференциальный автомат на 380В.

Подключение дифавтомата к двухпроводной сети без заземления использовалось в старых панельных постройках. Данная схема подключения (без заземления) является небезопасной. Поэтому прежде чем подключать дифавтомат, следует заменить всю проводку.

Как Подключить Дифференциальный Автомат в Щитке • Основные составляющие

Схемы подключения

Схема подключения дифавтомата легко читается даже для неопытным электротехником. В принципе, она мало чем отличается от схем подключения других приборов, устанавливаемых в распределительном щите. Поэтому и главное правило для них точно такое же: диф автомат может быть подключен к фазным проводам и нулю только той линии (ветки), защиту которой он осуществляет.

Подключение дифф автомата

Вводный автомат

Рассмотрим две основные схемы подключения дифференциальных автоматов. Первая из них иногда называется «вводной автомат», так как в данном случае прибор ставится в щите на вводном кабеле и осуществляется одновременную защиту всех электрических цепей и групп в данной сети.

Автоматический выключатель дифференциального тока для такой схемы должен подбираться индивидуально, с учетом потребляемой мощности и других рабочих параметров сети. Среди преимуществ такой способа организации защиты можно отметить:

  • при реакции на неполадки отключается подача тока на всю квартиру;
  • ремонт займет больше времени, поскольку точно неизвестно на какой из цепей произошла поломка, неизвестна даже причина отключения (короткое замыкание, утечка тока).

Отдельный автомат

Известен также облегченный вариант предыдущей схемы, в котором с целью экономии не устанавливается общий дифференциальный выключатель. По функциональности такой способ практически не отличается от предыдущего.

На всех приведенных схемах обозначение кабелей произведено по следующему принципу: синие линии – нулевые провода, красные – фазы, а желтые пунктирные – заземление.

Какое освещение Вы предпочитаете
ВстроенноеЛюстра
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Их установка, как правило, требует большего места на DIN-рейке, чем для 4 модулей, поскольку необходимо пространство для размещения блока дифзащиты. Если же вам что-то непонятно, пишите мне!

Подключение дифавтомата — советы эксперта

  1. Устройство защитного отключения (УЗО). Его работа осуществляется за счет подведения обратного тока. В рабочем состоянии сети величины входного и обратного тока создают равносильные магнитные потоки, что не дает разъединить реле отключения. Если в сети появляется ток на землю (утечка), разница между потоками сразу же переключает реле и подача питания прекращается.
  2. Автоматический выключатель (АВ). Он оснащен парой расцепителей: тепловым и электромагнитным. Первый прекращает подачу тока при возникновении перегрузки на группе потребителей, к которым подключен, а второй – при коротком замыкании. В различных дифавтоматах могут использоваться двух- или четырехполюсные автоматические выключатели.

Схема подключения без заземления

Подключение без заземления

Вне зависимости от типа сети при подключении дифавтоматов следует всегда соблюдать следующие правила:

  • Провода питания всегда должны подводиться к прибору сверху, а выходные (на нагрузку) – снизу. На большинстве дифавтоматов есть соответствующее обозначение этих разъемов и принципиальная схема. Случайное подключение в обратном порядке может влететь в копеечку, если приведет к сгоранию автомата. Если доступной длины проводов не хватает, лучше всего их заменить. В крайнем случае – нарастить или перевернуть дифавтомат на DIN-рейке (главное — не запутаться при дальнейшем монтаже).
  • Полярность контактов всегда должна быть соблюдена. Согласно международному стандарту на всех устройствах разъемы для подключения нулевого провода имеют обозначение N, а фазных – L. Порядок прохождения тока обозначается цифрами: 1 – подводящий провод, 2 – отходящий. Обратите внимание, что устройство может даже работать при неправильном подключении, однако несоблюдение полярности приведет к тому, что оно не будет реагировать на возникновение перегрузок и короткого замыкания.
  • Некоторые электрики по привычке могут подключить все нули к одной перемычке, так как этого требуют схемы подключения многих приборов. Однако в дифавтомате такое подключение будет всегда вызывать конфликт, и отключать питание. Для нормальной работы ноль каждого АВДТ может быть соединен только со своей цепью.

Отсутствие заземления и УЗО

Использование бытовой техники при отсутствии заземления более опасно, но уменьшить эту опасность позволяет устройство защитного отключения. Подключение УЗО без заземления, схема которого представлена на нашем сайте, нужно проводить предельно аккуратно, поскольку велик риск того, что человека может ударить током.

При наличии заземления ситуация будет более безопасна, так как УЗО срабатывает сразу (устройство отключает напряжение).

Вполне обоснованным является подключение прибора без заземления с точки пожарной безопасности — это объясняется тем, что при повреждении проводки, утечка тока происходит на заземленные участки конструкции сооружения.

Подключение УЗО без заземления, схема которого очень проста, в какой-то степени компенсирует недостатки электрозащиты. Главное, в данном случае — знать, как подключить УЗО и автоматы грамотно.

Кроме устройства защитного отключения, оптимально использовать трехпроводную систему питания с заземляющим проводником, ведь это обеспечит максимальную защиту от поражения электричеством и сведет к минимуму вероятность возникновения пожара.

Как Подключить Дифференциальный Автомат в Щитке • Основные составляющие

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Если вы живете в многоквартирном доме старой постройки, единственным способом правильно подключать УЗО и дифавтоматы в однофазной сети является прокладка провода защитного заземления от этажного щитка в квартиру. Если же вам что-то непонятно, пишите мне!

Дифференциальный автомат: назначение, устройство, схема подключения

  • электронный усилитель, оборудованный катушкой электромагнита;
  • трансформатор, состоящий из тороидального сердечника, предохраняет от утечки электрического тока и защищает человека от электрического удара.

Селективная схема

Начнем с того, что дифференциальные автоматы есть двух видов: селективные и неселективные. Первые в своей маркировке имеют букву «S». Если рассматривать первую схему подключения, то если в ней установить неселективный автомат, который сработает по трем вышеописанным причинам, то все группы будут тут же обесточены. Как это и говорилось выше.

Появление селективных дифавтоматов решило проблему отключения всех групп. То есть, если в одной из них произойдет короткое замыкание или два других нарушения, то прибор отключит именно эту группу.

Многие могут задаться вопросом, ведь автоматы и дифавтомат были подобраны по току утечки. К примеру, дифференциальный прибор на 100 мА, а автоматические выключатели на 30 мА. Но данный подбор не влияет на селективность работы самой собранной схемы. Хотя правильно подбирать элементы необходимо обязательно. Да и правильно подключить дифавтомат надо тоже уметь.

Как Подключить Дифференциальный Автомат в Щитке • Основные составляющие

Подключение

Подключение дифавтомата – весьма несложный процесс. Верхняя часть дифференциального автомата содержит контактные пластины и зажимные винты, предназначенные для подключения нуля N и фазы L от счётчика. Нижняя часть располагает контактами, к которым и подключается линия с потребителями.

Что такое дифференциальный автомат?

Подключение дифавтомата можно представить следующим образом:

  1. Зачистка концов проводников от изоляционного материала примерно на 1 сантиметр.
  2. Ослабление зажимного винта на несколько оборотов.
  3. Подключение проводника.
  4. Затягивание винта.
  5. Проверка качества крепления простейшим физическим усилием.

Выбор между конфигурацией УЗО + автомат и обычным дифавтоматом должен обуславливаться наличием места в щитке и ценой самих устройств. В первом варианте сложность монтажа слегка возрастёт.

В случае с однофазной сетью в 220 В, используемой в большинстве квартир и домов, необходимо использовать двухполюсное устройство. Монтаж дифференциального автомата в данном случае можно провести двумя способами:

  1. На входе после электросчётчика для всей квартирной проводки. При использовании данной схемы питающие провода подключаются к верхним клеммам. К нижним же подаётся нагрузка от различных электрических групп, разделённых автоматическими выключателями. Существенным минусом данного варианта является сложность поиска причины выхода из строя в случае срабатывания автоматики и полное отключение всех групп при неполадках.
  2. На каждую группу потребителей по отдельности. Этот метод применяют для защиты в помещениях, где отмечается повышенный уровень влажности воздуха – ванные, кухни. Актуален метод и для мест, где электробезопасность должна быть на высшем уровне – например, для детской. Понадобится несколько дифференциальных автоматов – несмотря на большие затраты, данный способ является наиболее надёжным и гарантирующим бесперебойное электроснабжение, а срабатывание любого из дифавтоматов не заставит сработать остальные.

При наличии трёхфазной сети в 380 В нужно применять четырёхполюсный дифавтомат. Вариант используется в новых домах или коттеджах, где устройству необходимо выдерживать высокие нагрузки от электроприборов. Использовать такое подключение дифавтоматов можно и в гаражах в связи с возможным использованием мощного электрооборудования.

Можно сделать вывод, что схема подключения дифференциальных автоматов мало чем отличается от аналогичных схем для УЗО. На выходе устройства должны быть подключены фаза и ноль от защищаемого участка сети. Безопасность именно этой группы и будет контролироваться.

Мощность Кабель Дифференциальный автомат
до 2 кВт ВВГнгLS 3х1.5 С10
от 2 до 3 кВт ВВГнгLS 3х2.5 С16
от 3 до 5 кВт ВВГнгLS 3х4 С25
от 5 до 6.3 кВт ВВГнгLS 3х6 С32
от 6.3 до 7.8 кВт ВВГнгLS 3х6 С40
от 7.8 до 10 кВт ВВГнгLS 3х10 С50
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
В этом случае оба автомата будут включаться, кнопка Тест на каждом из них будет работать правильно, но как только будет подключена нагрузка, вырубятся сразу оба устройства. Если же вам что-то непонятно, пишите мне!

Подключение нескольких дифавтоматов в щитке с помощью шины

  • Электронный – имеет электронную схему с усилителем сигнала, которая питается от подключённой фазы, что делает устройство уязвимым при отсутствии питания. При пропаже нуля такой он не сработает.
  • Электромеханический — не потребует для работы внешних источников питания, что делает его автономным.

Видео по теме

Как Подключить Дифференциальный Автомат в Щитке • Основные составляющие

Как уже было сказано, установка в сеть дифавтомата позволяет обеспечить защиту от утечек электротока, перегрузок и сверхтоков КЗ. Этот прибор является комбинированным, и в его состав входят две основных составляющих:

  • Защитный автомат с электромагнитным (катушка) и тепловым (биметаллическая пластина) расцепителями. Первый отключает питание линии при возникновении в ней короткого замыкания, а второй обесточивает сеть при появлении нагрузки, превышающей расчетную. АВ в дифавтоматах могут иметь 2 или 4 полюса, в зависимости от того, какую сеть они защищают – однофазную или трёхфазную.
  • Устройство защитного отключения. В состав этого элемента входит реле, на которое при нормальном функционировании сети воздействуют магнитные потоки одинаковой силы, не давая разъединить линию. При возникновении утечки (ухода электричества в землю) равномерность потоков нарушается, в результате чего происходит переключение реле с обесточиванием линии.

Кроме АВ и УЗО, автомат имеет в своем составе дифференциальный трансформатор, а также электронный элемент усиления.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Защита электрической цепи от перегрузок и по току короткого замыкания организована посредством модуля защиты автоматического выключателя , который встроен в дифференциальный автомат. Если же вам что-то непонятно, пишите мне!

Схема подключения дифференциального автомата (дифавтомата).

  • Необходимо соблюдать полярность контактов. Все защитные устройства в соответствии с международными стандартами имеют маркировку разъемов: для фазных – L, для нулевых – N. Подводящий кабель обозначается цифрой 1, а отводящий – 2. Если контакты будут подключены неправильно, то прибор, скорее всего, не сгорит, но при этом не будет реагировать на неполадки в сети.
  • Во многих аппаратах схема подключения предусматривает подсоединение всех нулевых проводников к общей перемычке. Но в случае с дифференциальным АВ этого делать нельзя, иначе питание будет постоянно отключаться. Чтобы не вызвать сбоев в работе, нулевой контакт каждого дифавтомата следует соединять только с той веткой, которую он защищает.

Установка дифавтомата в одно- и трехфазной сети

Прежде чем начать подключение дифференциального автомата, необходимо нажать на его корпусе кнопку «Тест». Таким образом, искусственно создается утечка тока, на которую прибор должен отреагировать отключением. Это позволит удостовериться в исправности устройства. Если при тестовом испытании аппарат не отключился, пользоваться им нельзя.

В бытовых однофазных сетях, где показатель рабочего напряжения составляет 220В, устанавливаются двухполюсные АВДТ.

Как Подключить Дифференциальный Автомат в Щитке • Основные составляющие

Подключение дифавтомата в однофазной электрической сети требует правильного подсоединения нулевых проводов: ноль от нагрузки подключается с нижней части прибора, а от питания – с верхней.

Монтаж четырехполюсного диф. автомата, предназначенного для защиты трехфазной сети, рабочее напряжение в которой равно 380В, производится по аналогичному принципу. При этом нужно учитывать, что трехфазный (четырехполюсный) дифавтомат занимает в распределительном щите больше места, чем однофазный. Это обусловлено необходимостью установки блока дифференциальной защиты.

Корпус некоторых типов АВДТ маркируется обозначением 230/400V. Такое устройство может устанавливаться в сети как с одной, так и с тремя фазами. Во втором случае эти приборы монтируются на потребители, использующие только одну фазу – это может быть группа розеток или отдельные аппараты.

Конструктивные особенности, принцип действия и схема дифавтомата

Рассматривая обозначение устройства по ГОСТ, несложно выделить конструктивные элементы защитного аппарата.

Каждый из элементов выполняет определенные задачи. Рассмотрим их подробнее.

Дифтрансформатор — устройство с несколькими обмотками, число которых напрямую зависит от количества полюсов.

Как Подключить Дифференциальный Автомат в Щитке • Основные составляющие

В его задачу входит сравнение нагрузочных токов в каждом из проводников. В случае расхождения показателей появляется ток утечки, который направляется в пусковой орган.

Если параметр выше определенного уровня устройство отключает электрическую цепь посредством разделения силовых контактов дифавтомата.

Для проверки работоспособности предусмотрена специальная кнопка, чаще всего подписываемая, как «TEST». Она подключена через сопротивление, которое подключается двумя способами:

После срабатывания кнопки пользователь искусственно формирует ток небаланса. Если дифавтомат исправен, он должен отключить цепь. В противном случае делаются выводы о неисправности аппарата.

Следующий элемент дифавтомата — электрический расцепитель. Конструктивно он имеет вид электрического магнита с сердечником.

Назначением элемента является воздействие на отключающий механизм. Срабатывание электромагнита происходит при увеличении нагрузочного тока выше установленного уровня.

Чаще всего это бывает при появлении КЗ в низковольтной сети. Особенность расцепителя заключается в срабатывании без выдержки времени. На отключение питания уходят доли секунды.

В отличие от электромагнитного, тепловой расцепитель защищает не от КЗ в цепи, а от перегрузок. В основе узла лежит биметаллическая пластинка, через которую протекает нагрузочный ток.

Если он выше допустимого значения (номинального тока дифавтомата), происходит постепенная деформация этого элемента. В определенный момент пластина из биметалла постепенно изгибается.

В определенный момент она воздействует на отключающий орган защитного устройства. Задержка времени теплового расцепителя зависит от тока и температуры в месте установки. Как правило, эта зависимость имеет прямо пропорциональный характер.

На кожухе дифавтомата прописывается нижний предел (указывается в мА). Кроме тока утечки, указывается и номинальный ток расцепителя. Более подробно о маркировке аппарата поговорим ниже.

Дифференциальный автоматический выключатель тока: для чего нужен, схема подключения (в том числе в однофазной сети)
Одними из самых популярных гребенок на российском рынке являются гребёнки фирмы ABB (абб или abb). Это шведско-швейцарская фирма, расположена в Цюрихе.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
В случае с однофазной сетью в 220 В, используемой в большинстве квартир и домов, необходимо использовать двухполюсное устройство. Если же вам что-то непонятно, пишите мне!

Как подключить устройство?

  • Что это за изделие?
  • Для чего применяют, и какие виды дифавтоматов бывают?
  • Из каких элементов он состоит, и как работает?
  • Как расшифровать обозначения и подключить дифавтомат?
  • В чем причины срабатывания?

Как расшифровать обозначения на корпусе?

Выше уже отмечалось, что на корпусе дифференциального автомата можно найти всю необходимую информацию.

Изучив основные параметры, легче принимать решение — подходит ли прибор под решения конкретных задач.

  • АВДТ — аббревиатура, сокращенный вариант полного названия («автоматический выключатель дифференциального тока»).
  • С25 — номинальный параметр тока. Здесь C — характеристика зависимости времени и тока, а 25 — предельный ток дифавтомата, превышение которого недопустимо.
  • 230 В — номинальное напряжение, при котором допускается применение аппарата (для бытовой сети).
  • In 30mA — параметр тока утечки. При достижении 30 мА работает УЗО.
  • Специальный знак, который подтверждает наличие функции УЗО и тип АВДТ. По наличию обозначения делается вывод о способности дифференциального автомата реагировать на постоянный или переменный пульсирующий ток.

Дифавтомат

Также на корпусе защитного изделия нанесена принципиальная схема. Обычному обывателю она может ничего не рассказать, поэтому на нее не обязательно обращать внимание.

Также на внешней части устройства предусмотрена кнопка «ТЕСТ», необходимая для периодического контроля исправности устройства в части УЗО. Об особенностях проверки с помощью этого элемента мы уже говорили выше.
