Разновидности ДРЛ

  1. Стандартная дуговая ртутная люминесцентная — характеризуется слабой цветопередачей, а во время свечения выделяется большое количество тепла. Для выхода на рабочий режим требуется около пяти минут с момента включения в сеть. Крайне неустойчивы к перепадам напряжения, поэтому эксплуатация допустима в цепях с постоянным источником питания. В конструкциях, в которых используются данные лампы, обязательно должны быть термостойкие провода.
  2. Дуговая ртутная эритемная вольфрамовая (ДРВЭД) — лампа, функционирующая без дросселя. Подключается через активный балласт так же, как и стандартные лампочки накаливания. За счет наличия йодидов металлов повышается светопередача и уменьшается потребление электроэнергии. Для большей яркости используется увиолевое стекло. Лучше всего подходят для комнат с недостатком естественного освещения.
  3. ДРЛФ — усовершенствованная ДРЛ, используемая для ускорения фотосинтеза растений. Изнутри колба покрывается отражающим материалом, благодаря чему лампочка и получила свое второе название — рефлекторная. Идеально подходит для подключения к сети переменного тока. Применяется в парниках и теплицах, где требуется дополнительный источник света.
  4. Дуговая ртутная вольфрамовая — повышенная световая отдача, большая продолжительность эксплуатации без пускорегулирующего аппарата. Отличный вариант для освещения улиц, паркингов, открытых площадок и т. п.

Как Подключить Дрл 250 Без Дросселя • Принцип работы

Модель Номинальное напряжение, В Мощность, Вт Длина, мм Диаметр, мм Цоколь Световой поток, лм Долговечность, ч
ДРЛ-125 125 125 177 77 E27 6000 12 000
ДРЛ-250 130 250 227 90 E40 13 500 15 000
ДРЛ-400 135 400 290 121 E40 25 000 18 000
ДРЛ-700 140 700 356 151 E40 40 000 20 000
ДРЛ-1000 145 1000 412 168 E40 60 000 18 000
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Дроссель, включенный в цепь питания совместно со стартером, формирует импульс высокого напряжения для запуска разряда между электродами. Если же вам что-то непонятно, пишите мне!

Создание самодельного дросселя на лампу ДРЛ 250

  • стеклянная колба — то, что есть практически у всех источников света. Используется для защиты внутренних деталей;
  • металлический цоколь — используется для вкручивания в плафон электрического прибора;
  • трубка, заполненная парами ртути. Помещается внутрь стеклянной колбы и изготавливается из кварцевого стекла. Обычно ртуть разбавляется аргоном;
  • лампы могут оснащаться второстепенными электродами и катодами. Это ускоряет зажигание изделия, выход на рабочий режим и повышает стабильность;
  • угольный резистор необходим для соединения электродов и катодов.

Что позволяет добиться нестандартный вариант соединения

Изменение обычного способа соединения компонентов электросети в люминесцентных светильниках проводится для того, чтобы минимизировать риск поломки прибора. Лампы дневного света, несмотря на наличие внушительных достоинств, таких как отличный световой поток и низкое потребление электроэнергии, имеют и некоторые недостатки. К ним необходимо отнести:

  • во время своей работы они производят определенный шум (гудение), который обусловлен функционирование балластного элемента;
  • высокий риск перегорания стартера;
  • возможность перегрева нити накала.

Приведенная выше схема соединения компонентов электроцепи позволит избежать всех этих минусов. При ее использовании вы получите:

  • прибор будет работать бесшумно;
  • отсутствует стартер, который чаще остальных деталей перегорает при частом использовании осветительной установки;
  • появляется возможность использовать светильник с перегоревшей нитью накала.

Здесь роль дросселя будет выполнять обычная лампочка накаливания. Поэтому в такой ситуации нет нужды использовать дорогостоящий и достаточно громоздкий балласт.

Как Подключить Дрл 250 Без Дросселя • Принцип работы

Типы ДРЛ ламп

Как Подключить Дрл 250 Без Дросселя • Принцип работы

Лампы ДРЛ имеют несколько модификаций, которые имеют различные технические характеристики и условия эксплуатации.

  • Классическая ДРЛ лампа. Стандартная модификация. К недостаткам модели можно отнести высокий нагрев при эксплуатации, чувствительность к изменению напряжения, длительное время выхода на оптимальные рабочие характеристики. К наиболее распространенным относятся ДРЛ 250 лампа и ДРЛ 400. Световой поток ДРЛ 250 позволяет использовать устройство в домашней подсветке.
  • ДРВ или ДРВЭД – дуговая ртутная вольфрамовая (эритемная вольфрамовая) лампа. Изделие запускается без применения дросселя и имеет улучшенные показатели по излучению света.
  • ДРЛФ – в отличие от стандартной лампы имеет улучшенные характеристики благодаря покрытию колбы отражающим материалом.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Универсальность импортного ИЗУ заключается в том что она может разжигать любую лампу, и работает с любым дросселем ДНАТ, МГ, ДРЛ. Если же вам что-то непонятно, пишите мне!

Подключение лампы ДРЛ 250 и ДРЛ 400 и их техничкские характеристики

  • электрическая мощность лампочки;
  • рабочий ток и напряжение;
  • температура обмотки;
  • наибольший допустимый нагрев;
  • наибольшая потеря мощности;
  • коэффициент мощности.

Технические характеристики

Как Подключить Дрл 250 Без Дросселя • Принцип работы

Любое светотехническое изделие обязательно должно иметь информацию о мощности. В лампах ДРЛ она указывается в маркировке.

  • Световой поток. От этого значения зависит, сколько лампочек нужно для создания необходимого уровня освещенности на единице площади. У ДРЛ 400 световой поток составляет 18000 лм.
  • Примерное время эксплуатации. Показывает, сколько часов лампочка может проработать в заявленных условиях.
  • Цоколь. Задает параметры люстре или другому светильнику.
  • Размеры.
  • Напряжение питания.

Все эти параметры, а также условия эксплуатации, можно найти в документации к лампе.

Схема подключения через дроссель

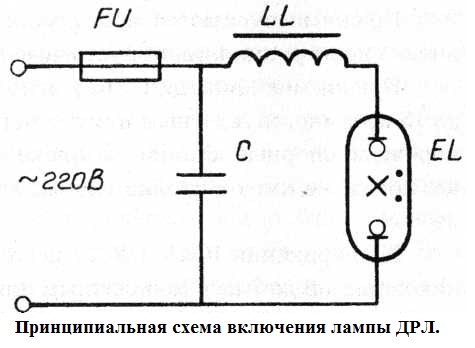

Чтобы лампа дрл работала исправно необходима правильная схема подключения данного устройства. Благодаря грамотной установке зажечь такую ламу не составит никаких проблем, и она будет работать всегда качественно и без сбоев.

К тому же неправильное подключение повышает риск, что устройство испортится и перегорит раньше времени или вообще, при первом включении.

Как Подключить Дрл 250 Без Дросселя • Принцип работы

Бездроссельное подключение невозможно, так как лампа сразу сгорит. Для пуска, схема должна питаться довольно большим напряжением, которое иногда достигает отметки эквивалентной двум-трём входящим напряжениям.

Как ранее говорилось, загорается устройство дрл не сразу. В редких случаях полный разогрев и начало работы в полную мощность может быть спустя пятнадцать минут.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Здесь видно, что все дроссели соединяются в параллель, то есть соединенные в параллель дроссели образуют один общий балласт. Если же вам что-то непонятно, пишите мне!

Общее о ПРА и лампах.

  • в их устройстве применяются разные материалы;
  • отличаются наличием химических элементов;
  • внутри колб давление по собственным параметрам каждого осветительного устройства;
  • они различны по мощности и яркости светового потока.

Принцип работы и схемы подключения ДРЛ

Схема подключения двухэлектродной ДРЛ в статье не рассматривается, так как этот тип ламп морально устарел и более не производится.

Как Подключить Дрл 250 Без Дросселя • Принцип работы

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

При подаче напряжения, происходит ионизация газа между парами основных и поджигающих электродов. Так как они расположены в непосредственной близости, то ионизация газа происходит легко между ними. После ионизации газа происходит пробой между основными электродами – образуется дуговой разряд. Свет от самого разряда имеет голубой, либо фиолетовый оттенок.

Сам люминофор дает красноватый оттенок, таким образом, происходит смешивание основных цветов и синтезируется холодный белый свет. Видимый оттенок может незначительно меняться в зависимости от приложенного напряжения.

Дроссель необходим, он является простейшим ПРА – пускорегулирующим аппаратом. Также он ограничивает ток, проходящий через электроды. Если ДРЛ-лампу подключить напрямую в сеть, то ее выход из строя неминуем. Обычно это происходит мгновенно. Полярность подключения дросселя не играет никакой роли. Его главное предназначение – стабилизация работы осветителя.

Подбор дросселя для конкретной ДРЛ лампы рассмотрен в таблице

Подробно изучить конструкцию и принцип работы дросселя вы можете — тут

Используемая емкость конденсатора выбирается исходя из мощности лампы. Рекомендации представлены в таблице.

При нынешнем развитии электроники, дроссель – архаичный элемент. Сейчас в продаже можно найти блоки электронной стабилизации дуги. Эти устройства могут выдержать точные параметры питания, которые необходимы для запуска и поддержания горения вне зависимости от изменения напряжения в осветительной сети.

Если не удается приобрести электронный балласт, его можно изготовить самостоятельно. Здесь Ф – фаза, 0 – ноль.

Требования по утилизации ртутных приборов

Бездумно выбрасывать отработанные или бракованные ртутьсодержащие лампочки нельзя. Приборы с поврежденной колбой являются серьезной угрозой здоровью человека и экологии в целом, потому нуждаются в специфической утилизации.

Вопрос о порядке утилизации небезопасных отходов актуален как для владельцев предприятий, так и для обычных жителей. Переработкой ртутных ламп занимаются организации, получившие соответствующую лицензию.

Предприятие заключает с такой фирмой договор на обслуживание. По заявке представитель утилизирующей компании выезжает на объект, производит сбор и вывоз ламп для последующего обеззараживания и переработки. Ориентировочная стоимость услуги – 0,5 у.е за один осветительный прибор.

Утилизация ламп

Для сбора ртутьсодержащих лампочек у населения организованы точки приема. Люди, проживающие в небольших населенных пунктах, могут сдать опасные отходы на переработку через «экомобиль»

Если выброс ртутьсодержащих ламп предприятиями как-то контролируется органами надзора, то соблюдение правил утилизации населением – личная ответственность граждан.

К сожалению, из-за низкой осведомленности далеко не каждый пользователь ртутных ламп осознает возможные последствия попадания ртутных паров в окружающую атмосферу.

Все виды энергосберегающих ламп детально описаны в следующей статье, в которой рассмотрены принципы действия, выполнено сравнение приборов, дана упрощенная экономическая оценка.

Название Рабочее напряжение, В Мощность, Вт Длина, мм Диаметр, мм Тип цоколя Световой поток, лм Срок службы, часы
ДРЛ 125 125 125 178 76 Е 27 5900 12000
ДРЛ 250 130 250 228 91 Е 40 13500 15000
ДРЛ 400 135 400 292 122 Е 40 24000 18000
ДРЛ 700 140 700 357 152 Е 40 41000 20000
ДРЛ 1000 145 1000 411 167 Е 40 59000 18000
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Так получается потому, что при размыкании контактов стартера на выводах дросселя формируется импульс ЭДС самоиндукции величиной до 1кВ. Если же вам что-то непонятно, пишите мне!

Схема подключения лампы ДРЛ: через дроссель или без него

  • Формирование озона в момент работы.
  • Достаточно высокая цена (такие лампы в 5 – 7 раз дороже обычной лампы накаливания).
  • В некоторых случаях вольфрамовые аналоги будут иметь меньшие габариты, нежели ДРЛ.
  • Через несколько месяцев эксплуатации излучаемый спектр света изменяется, так как меняются технические характеристики слоя люминофора.
  • Наличие ртути заставляет пользователей утилизировать лампы по специальной схеме, отдельно от других товаров, вещей, продуктов.
  • Включение происходит с некоторой задержкой, а для достижения горения на полной мощности требуется несколько минут.
  • Свет от таких ламп исходит достаточно низкого качества.
  • Очень высокой коэффициент мерцания в процессе работы.
  • Лампы подвешивать лучше всего на высоте не менее четырех метров.
  • К концу срока эксплуатации значительно уменьшается световой поток прибора.
  • Работа лампы возможна исключительно на переменном токе.

Схемы подключения

Схема подключения через дроссель

Функция дросселя — уменьшение значения тока, необходимого для работы источника света. При отсутствии дросселя лампа перегорает из-за большого напряжения. Элементы соединяются последовательно.

Схема подключения без дросселя

Существует отдельная технология, применяемая для подключения ДРЛ без дросселя. Идеальным вариантом станет приобретение заводской ДРЛ, для которой не нужен дроссель. Изделие дополнено спиралью, работающей как обычный стабилизатор и разбавляющей световой поток.

Также к схеме может быть подключена обычная лампочка накаливания, мощность которой сопоставима с ДРЛ. Она выполняет функцию резистора, на выходе понижающего напряжение.

К схеме можно добавить один, два и более конденсаторов. Это актуально при соблюдении важного условия: следует с высокой точностью подсчитать ток, который они выдадут на выходе.

Лампы типа ДРЛ

Как можно запустить ДРЛ-лампу без дросселя?

Существует возможность пуска дугового устройства освещения 250 ватт без балласта, но для этого необходимо применить другую технологию включения прибора. Специалисты рекомендуют вариант покупки специальной лампы ДРЛ 250, у которой есть способность включения без балласта (дросселя), когда в конструкцию лампы добавляется спираль, в задачу которой входит разбавлять световой поток.

Еще народными умельцами применяется способ пуска ламп этого вида с использованием набора конденсаторов, но в этом случае надо точно знать величину получаемого тока. Также применяют пуск ламп ДРЛ с использованием простой лампы, но только при условии, что она имеет одинаковую мощность с ДРЛ-лампой.
