Как Подключить Двойной Выключатель на Две Комнаты • Инструкция по монтажу

Как заменить двухклавишный выключатель на одноклавишный выключатель?

Данный тип устройств позволяет коммутировать две или три (если используется трехклавишная конструкция) группы приборов (источники освещения, вытяжка и т.д.) или же включать/выключать отдельные группы.

При помощи двухклавишной конструкции несложно организовать управление интенсивностью освещения комнаты. Например, если используется источник света на три лампочки, можно подключить его так, чтобы образовалось две группы. Тогда можно включать одну, две или все лампочки сразу. Как реализовать такой вариант, будет рассказано ниже.

Второй, не менее распространенный вариант, – управление освещением раздельного санузла.

Безусловно, можно для этих целей использовать два одинарные конструкции, но установка двойной дает следующие преимущества:

  • при установке конструкций скрытого типа потребуется делать только одно посадочное место;
  • стоимость одноклавишного и двухклавишного выключателя примерно одинакова, но первых необходимо два;
  • два устройства смотрятся менее эстетично, чем одно, и занимают больше места, что может быть критично в некоторых ситуациях.

Как Подключить Двойной Выключатель на Две Комнаты • Инструкция по монтажу

Как подключить двойной выключатель к одинарному выключателю

Важно не спутать электроприбор с перекидным или перекрестным. На клавише проходного обозначен вертикальный треугольник, в остальных он расположен в горизонтальном направлении.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
А именно выключатель, имеющий две клавиши, коробка монтажная если производится внутренний монтаж в стену , кабель трехжильный, набор клеммных колодок. Если же вам что-то непонятно, пишите мне!

Схема подключения двухклавишного выключателя на две лампочки, монтаж светильников

  • один прибор может контролировать работу нескольких ламп или осветительных приборов;
  • обеспечение контроля за интенсивностью и яркостью света в помещениях. Одинарный выключатель при одном нажатии включает все лампочки осветительного прибора, однако двойной можно использовать не на полную силу, включив одну клавишу;
  • возможность регулировать освещение сразу в двух помещениях;
  • экономное расходование электроэнергии;
  • рациональное использование кабелей и проводов;
  • допускается включение одного светильника, что благотворно сказывается на здоровье глаз. Всем известно ощущение, когда происходит подключение сразу всех лампочек, такое происходит при одинарном выключателе;

Как из простого выключателя сделать проходной

Для преобразования понадобится два выключателя – одно- и двухклавишный. Лучше, если они будут от одного производителя и одинаковые по размеру. Суть переделки – добавление еще одного контакта в двухклавишный обычный выключатель. Предварительно нужно убедиться, что конструкция позволяет поменять местами клеммы.

На керамическом основании есть группа общих, частных и контакты «коромысла». Электрическую часть снимают, один из подвижных контактов разворачивают на 180°. Одну площадку из общей группы срезают. Получившийся механизм собирают, проверяя его работу.

Устройство закрывают одинарной крышкой. Можно оставить двойные клавиши, склеив их между собой. Таким образом, в одном положении активируется одна цепь. Переключив клавишу, будет подключаться другая.

Как Подключить Двойной Выключатель на Две Комнаты • Инструкция по монтажу

Техника безопасности — будьте внимательны

Самостоятельное подключение двойного выключателя — дело несложное. Справится можно даже без особых знаний и навыков. Но надо быть предельно аккуратным — это все-таки электричество. Технику безопасности соблюдаем обязательно. Что надо помнить:

Проверка индикатором фазы

Для проверки проще всего использовать отвертку-индикатор. Если ею прикоснуться к проводу под напряжением, на ней загорится сигнальная лампочка. Именно так определяют фазу. Если лампочка не горит, это ноль или провода, идущие от лампочек/люстры. Только разобравшись во всех проводах, можно приступать к подключению двухклавишного выключателя.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Плюс такого подключения состоит в том, что в случае с разными комнатами это возможность управлять светом с одного включателя. Если же вам что-то непонятно, пишите мне!

Схема подключения двухклавишного выключателя

  • Найти фазу и отметить ее. Желательно ее загнуть, чтобы в дальнейшем не коснуться.
  • Найти два провода, которые идут к лампочкам. Это можно сделать при помощи мультиметра в режиме прозвонки.
  • Оставшийся провод, скорее всего, земля. По новым стандартом он необходим даже при подключении лампочек. Если у вас на люстре/лампочках есть земляной провод и он подведен к выключателю, тогда оба проводника просто скручиваем. Если лампочки или люстра «земляного» провода не имеют, провод просто изолируем и оставляем. Отрезать его не нужно — может впоследствии купите люстру с «земляным» проводом.

Схемы подключения двухклавишного выключателя

При подключении выключателя помните, что на его вход подается фаза, которая идет от щитка. Это — основное правило. Только так подключение будет правильным. Фазу берут в распределительной коробке, которая обычно находится над выключателем (иногда, при нижней разводке — под ним) в распределительной коробке.

Подключение двойного выключателя делают по такой схеме

Подключение двойного выключателя делают по такой схеме

Обратите внимание, что работы проводятся при выключенном напряжении. Если есть автомат, через который запитывается освещение, выключаете его. Если проводка старая, выкручиваете пробки. Перед работой убедитесь что на проводах напряжения нет (прикоснитесь ко всем индикаторной отверткой).

К двум лампочкам

Чаще всего к двухклавишному выключателю подключают две нагрузки — по одной лампочке или по группе ламп. В любом случае схема будет одинаковой.

Принципиальная схема подключения выключателя с 2-мя клавишами

Таким же образом подключаются два провода, которые пришил от лампочек/люстры. Контакты, к которым надо подключаться находятся внизу. Принцип тот же — ослабляете винт, вставляете провод, затягиваете, дергаете.

Куда подключать какой провод (на правый или левый контакт) — не важно. От этого зависит только какой клавишей будет включаться какая лампочка. При желании потом их можно поменять местами.

После того, как подключение закончено, устанавливаем клавиши, включаем питание, проверяем работу выключателя. Если все сделано правильно, никаких проблем быть не должно.

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

Схема подключения двойного выключателя с розеткой

Кроме просто выключателей с двумя клавишами есть блоки с розеткой. Подключение двойного выключателя в таком случае не меняется, но на розетку надо завести еще ноль и заземление.

Итак, на блок выключателей подаем фазу, с выхода выключателей фаза уходит на лампочки. К блоку розетки подводим фазу (можно взять со входа в блок выключателя), на второй контакт заводим «ноль» — с соответствующей шины на щитке. Землю подключаем к специальному земляному контакту.

Схема подключения

Подключение двухклавишного выключателя к электросети осуществляется через распредкоробку. Туда направляются три кабеля с медными жилами:

Синий провод соединяется напрямую с нулем осветительного прибора. Красный провод направляется на общий контакт переключателя. Зелено-желтый провод подходит к клемме заземления люстры. Пара оставшихся подвижных контактов стыкуется через распредкоробку с незанятыми клеммами осветительных приборов.

Если нужно подключить две лампочки для разных помещений, а управление освещением осуществляется двухклавишным выключателем, на распредкоробку направляют четыре кабеля:

Схема подключения остается такой же, как указано выше. Зелено-желтые заземлительные провода объединяют в единый контакт. Затем контакт направляется к заземляющей шине распредщита. Свободные провода изолируют и сохраняют в качестве резерва для расширения системы.

Обратите внимание! Соблюдать правила цвета проводов важно только на двух участках схемы подключения двухклавишного выключателя: от распредщита кабель направляется к распредкоробке, а от прибора освещения — до распределительной коробки. Начиная от выходных контактов переключателя, можно применять провода произвольного цвета.

Для тестирования системы применяют мультиметр, который должен работать в режиме прозвона. Можно использовать и альтернативные измерительные устройства. Размыкание в цепи приборов освещения всегда происходит на фазе (красный провод).

Такая схема обусловлена необходимостью обеспечить безопасность при ремонтных работах и при установке новых потребителей. Фаза находится с помощью отвертки-индикатора при включении защитного автомата на распредщите.

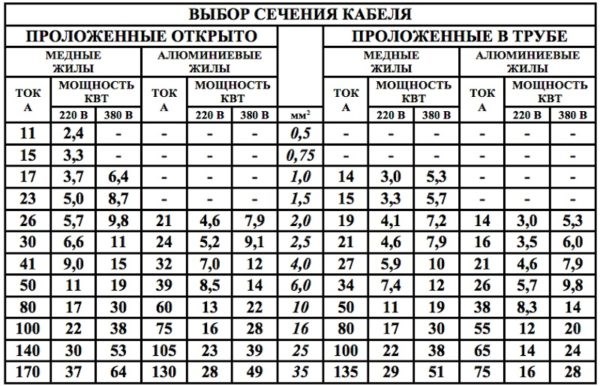

Выбор сечения кабеля электропроводки

Подключение двухклавишного выключателя: схемы, способы

В зажимных моделях конец провода закрепляется пластиной, удерживаемой с помощью пружины, что позволяет создать надежный, а главное — стабильный контакт.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Изделия из керамики хорошо справляются с тепловыми воздействиями и лучше всего подходят для систем с высокими нагрузками 10 Ампер, 220 Вольт, до 2300 Ватт. Если же вам что-то непонятно, пишите мне!

Как подключить двойной выключатель на две лампочки (двухклавишный): схема и видео подключения

  1. ВВГ — кабель с тремя проводами из меди и ПВХ-изоляцией в общей изолирующей оболочке;
  2. ПУНП — расшифровывается как провод установочный плоский. Применяется для создания скрытой проводки без штробирования. Фиксируется на стенах с помощью скобок, а сверху маскируется штукатурным слоем. Кабель оснащается двойным слоем изоляции из ПВХ, пластиковой общей оболочкой.

Особенности установки на стены

Для зданий из железобетона и кирпича рекомендуется обустраивать скрытый тип проводки, а распредкоробки и переключатели устанавливать в заранее сделанные штробы. Подрозетники рекомендуется выбирать пластиковые. Такие подрозетники крепятся шурупами, а затем замазываются раствором гипса.

Двухклавишный выключатель может иметь два варианта фиксации:

  1. Раздвижной механизм, в котором происходит упор планок на противоположные стенки. Здесь важно не переусердствовать при затягивании болтов, так как керамика может треснуть.
  2. Оцинкованная пластинка, расположенная по периметру корпуса. В ней есть отверстия для болтов, которыми деталь и крепится к подрозетнику и стене. Для фиксации применяют саморезы и дюбеля.

Двухклавишные выключатели (когда речь идет о наружной проводке) нередко фиксируют при помощи шурупов, как и распредкоробки. Провода при этом укладывают в пластиковые кабельные каналы.

Установка выключателей на стену

Схема подключения двухклавишного выключателя

Чтобы правильно установить коммутирующее оборудование, надо учесть следующие моменты:

Можно поменять провода к светильникам, чтобы подать напряжение на определенный источник света другой клавишей.

С распредкоробкой

Выполняют подключение проводников по следующей схеме:

  • фазный от распределительной коробки (электрощита) – на вход выключателя, обозначенный буквой L;
  • два выходных – на лампы;
  • нейтральный (N) и заземление (PE) – на вторую контактную группу и корпус источника света соответственно.

После подключения напряжения проверяют работоспособность коммутатора.

На 2 лампочки

Фазу на две лампочки подают по стандартной схеме – из распределительной коробки через выключатель. Нейтральный провод и защитное заземление прокладывают отдельными линиями к патронам и корпусам соответствующих светильников.

На люстру

Если в светильнике установлены 3 лампы или более, одновременное включение всех источников может требоваться периодически. Для создания экономного режима напряжение подают только на часть потребителей. Разделение на группы выполняют с учетом индивидуальных пожеланий.

Фазный проводник L подключают к входу выключателя, выходные линии – к соответствующим группам ламп. Нейтральный (N) и защитный (PE) подсоединяют ко всем цоколям и к корпусу люстры.

С розеткой в одном корпусе

Комбинированные модели устанавливают в мастерской, кухне или другом помещении. Розетку используют для подключения электроинструмента, бытовой техники, зарядных устройств. Кроме удобства, применение таких выключателей помогает рационально использовать свободное пространство.

Подключение линий к светильнику выполняют по стандартной схеме. К зажимам розетки подсоединяют фазный (L), нулевой (N) и заземляющий (PE) проводники.

С подсветкой

В клавиши приборов этой категории устанавливают световые индикаторы, которые улучшают видимость поверхности при затемнении. Современные конструкции оснащают экономичными светодиодами, установленными параллельно с резистором для ограничения силы тока в цепи. Схема подключения не отличается от рассмотренных выше вариантов.

Два выключателя на 2 лампочки

Такую схему можно применить в длинном коридоре или большой комнате. Два выключателя на одну лампочку или несколько источников света ставят для управления одной нагрузкой из нескольких мест. В проходных (перекидных) моделях устанавливают дополнительный контакт на выходе. На вход подключают фазный провод. Другие линии устанавливают в соответствии с рассмотренными схемами.

выключатель двухклавишный

Схема подключения двухклавишного выключателя на две лампочки: инструкция для электромонтажа
Теперь рассмотрим, как устроена схема контактной группы коммутационного механизма, она показана на рисунке 3.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Читайте также Испытание мощных трансформаторов и реакторов — Измерение электрического сопротивления обмоток постоянному току. Если же вам что-то непонятно, пишите мне!

Схема подключения двухклавишного выключателя на две лампочки (16 фотографий и видео)

  1. Извлечь клавиши.
  2. Снять рамку, если это надо для доступа к винтам фиксирующих лапок.
  3. Убрать защитную оболочку на 1-2 см, вставить провода в клеммы.
  4. При работе с многожильным кабелем освобожденные участки обжать специальным инструментом.
  5. Разместить выключатель в углублении.
  6. Зафиксировать коммутатор раздвигающимися лапками.
  7. Поставить на место снятые элементы.

Проверка работоспособности

После сборки проверяют функциональное состояние схемы. Включают устройство защитного отключения и автомат. Нажимают поочередно и совместно клавиши, контролируя работоспособность соответствующих групп ламп. Эту операцию следует выполнить до жесткой фиксации прибора в стене, чтобы быстро заменить подключение проводников.

Через выключатель обеспечивают подачу напряжения на светильник фазным проводом. Если ошибочно подключить нулевой, работоспособность системы сохранится, однако снизится уровень безопасности – высокое сетевое напряжение будет постоянно на цоколе светильника. При замене испорченной лампочки увеличивается риск поражения электрическим током.

Вторая типовая ошибка – подключение фазы на один из выходов коммутатора. В этом случае все лампы будут загораться только при нажатии двух клавиш.

Выяснив, как поменять выключатель в типовых ситуациях, следует уточнить параметры сети питания и светильников.

Двухфазный источник питания, например, подключают к раздельным линиям потребителей. Прибор с подсветкой пропускает ток через встроенный светодиод, поэтому светильник может мигать даже при разорванной основной цепи. Если правильный алгоритм действий определить самостоятельно невозможно, обращаются к профильному специалисту.

Сейчас действующий прораб на одной крупной строительной фирме, занимающейся застройкой коттеджных посёлков и строительством частных домов. Раннее сам на протяжении 14 лет в качестве исполнителя занимался строительством домов и ремонтом жилых помещений.

Как Подключить Двойной Выключатель на Две Комнаты • Инструкция по монтажу

Подготовительный этап работы

В процессе подготовки к монтажу электрических коммутационных аппаратов, то есть выключателей, необходимо изучить вопрос строения устройства, его назначения, исполнения и принципа работы. Важно также подготовить весь необходимый инструмент для установки выключателя в бытовых или промышленных условиях.

Регулировка числа включенных приборов освещения должна осуществляться с помощью выключателя, который обустроен дополнительным отходящим контактом и отдельной кнопкой для управления. По габаритам он обычно идентичен одноклавишным выключателям, что предусмотрено для большего удобства взаимозаменяемости. Основным отличием является коммутационная начинка.

В устройствах с двумя клавишами имеется рабочая часть с тремя контактами, из которых один является входящим, а два – отходящими. Именно у исходящих контактов присутствует независимое друг от друга управление, осуществляющееся с помощью выключателя.

Устанавливая выключатель, его необходимо расположить так, чтобы отходящие контакты находились сверху. Это является общепринятым стандартом для положения «включения/выключения».

На клемму приходящего контакта должен быть подключен провод с фазой, который идет от распределительной коробки. На клеммах отходящих контактов должны быть установлены фазные провода потребителей, то есть от отдельных ламп отдельных светильников.

Нулевой провод, он же называется рабочим нулем, должен выводиться к потребителям из распределительной коробки, при этом он не должен никак проходить через выключатель.

Отдельно стоит отметить, что двухклавишные модели выключателей имеют определенные разновидности:

Разобравшись немного с теорией подключения и фаз, необходимо подготовить рабочее место и переходить к непосредственному монтажу.

Выбор и установка подходящего водрозетника

Это несложное приспособление позволяет исключить возможность взаимодействия влаги с контактами даже в случае затопления. Не имеет значения, какая стена – кирпичная, железобетонная, изготовлена из газоблока, пеноблока, дерева, шлакобетона или бутового камня.

При подключении двойного выключателя на две лампочки потребуется один «стакан» для выключателя. К светильникам контакты выводятся без дополнительного счаливания проводов.

По окончании подготовительных мероприятий необходимо дать просохнуть смесям, используемым для фиксации. Провода прокладываются под гипсокартонном или в желоба, которые нужно заблаговременно проштробить. Их закрепляют также цементным раствором, шпаклевкой или затворенными сухими смесями.

Каждый подрозетник оснащен распортными элементами для дополнительного фиксирования в стеновой панели. Для гипсовых, деревянных, фанерных и конструкций из ДСП или ОСБ используют специальные модификации. Но при выборе необходимо также обращать внимание на параметры.

Сейчас в продаже чаще всего встречаются изделия, изготовленные по двум стандартам. Отличаются они диаметром: 67 или 70 мм. Современные выключатели с подсветкой или без – это 67-миллимитровые устройства, о чем сказано в техническом паспорте к изделию.

Глаза боятся, руки делают: как подключить двойной выключатель

Устройство выключателя с двумя клавишами
Если осветительные приборы, управляемые с одного выключателя, находятся в различных помещениях, схема будет отличаться только разведением проводников в разные стороны. Рассмотрим схему, при которой одна группа светильников находится в комнате, вторая в коридоре.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Распределение ламп одной люстры на группы может происходить по-разному, в зависимости от требований к интенсивности освещения. Если же вам что-то непонятно, пишите мне!

С распредкоробкой

Нюансы подключения двойного выключателя, совмещённого с розеткой

Монтаж блока, включающего в себя помимо двойного выключателя ещё и розетку, для многих начинающих домашних мастеров превращается в ужасный сон. Но на самом деле здесь нет совершенно никаких сложностей. Единственное, что будет отличать подобное подключение – это наличие дополнительного нулевого провода, который пойдёт только на розетку.

В случае подобного монтажа сначала подключается розетка, от которой шлейфом к выключателю идёт фазный провод. А дальше всё по уже описанной схеме. Поэтому не стоит опасаться браться за подобную работу. Если домашний мастер может подключить двухклавишный выключатель, то и с блоком никаких проблем у него не возникнет.

Работа перфоратором

Схема подключения двухклавишного выключателя на две лампочки

Для правильного подключения в электрическую сеть следует понимать электрическую схему его монтажа.

Поэтому объективно будет рассмотреть схему подключения двухклавишного выключателя для проводки без заземляющего проводника.

На данной схеме приведён пример подключения двух ламп одного светильника, либо двух независимых светильников. В этом случае фазный провод приходит на входную клемму выключателя и через независимые отходящие контакты направляется к потребителям двумя отдельными проводами.

Для большей наглядности приведена схема подключения двух независимых групп ламп, либо светильников, соединённых последовательно.

При использовании такой схемы, подключение рабочей части устройства не меняется и выполняется аналогично предыдущему примеру.

Двойной выключатель

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Прибор с подсветкой пропускает ток через встроенный светодиод, поэтому светильник может мигать даже при разорванной основной цепи. Если же вам что-то непонятно, пишите мне!

Инструкция по монтажу

Какие инструменты и материалы понадобятся для монтажа двойного выключателя

Для выполнения монтажа понадобится следующий инструмент. Рассмотрено для моделей двух стандартных исполнений.

  • Электродрель.
  • Сверло диаметром 6 мм (для дерева) или бур диаметром 6 мм (для бетонной, кирпичной стены).
  • Отвёртка крестовая для зажатия провода в клеммных контактах и крепления корпуса выключателя.
  • Отвёртка — индикатор для определения наличия напряжения в сети.
  • Нож для зачистки изоляционного слоя провода. (при отсутствии специального инструмента для снятия изоляции с кабельно проводниковой продукции). А также нож необходим для подготовки вводного и отходящих отверстий в корпусе выключателя для проводов (кабеля).
  • Пассатижи для обжатия гибкого провода. Если провод монолитный, пассатижи могут не понадобиться. Но также можно использовать обжимные наконечники, соответствующие сечению провода (для гибкого провода).
  • Дюбель с пробкой 6х40 (указан стандартный размер, он может изменяться в зависимости от местных условий).
  • Маркер или фломастер для нанесения маркировки «фаза/ноль» на провода (из соображений безопасности).

Для обеспечения безопасности от поражения электрическим током, весь инструмент должен быть с изолированными ручками, обеспечивающими изоляцию металлических частей инструмента от рук монтажника. На качественном инструменте указан класс изоляции либо предельная величина напряжения, в сети которого разрешено работать таким инструментом.

Для установки выключателя в сеть со скрытой проводкой, понадобится тот же набор инструмента что и в предыдущем примере, но с существенным дополнением. Вам понадобится перфоратор со специальной оснасткой — коронкой для сверления отверстий стандартного образца в бетонных и кирпичных стенах. Так как рабочая часть утоплена в стену, без перфоратора не обойтись.

А также понадобится специальная строительная смесь для фиксации в просверлённом отверстии пластикового корпуса выключателя. Для этой цели подойдёт строительный гипс, штукатурка и др.

Двухклавишный выключатель
