2. Управление освещением с двух мест:

Для организации управления освещения с двух мест необходимо использовать 2 проходных выключателя. Ниже приведены схемы подключения двух одноклавишных (одиночных) и двух двухклавишных (двойных) проходных выключателей.

проходной одноклавишный выключатель, внешний вид, обозначение на схеме

Подключение одноклавишных проходных выключателей выполняется трехжильными кабелями (как показано на картинке выше), например кабелем ВВГ 3х1,5 — в случае если внутренняя электропроводка выполнена медью, или кабелем АВВГ 3х2,5 — в случае если внутренняя электропроводка выполнена алюминием.

Подключение проводов к одноклавишным проходным выключателям выполняется следующим образом:

Подключив таким образом 2 проходных выключателя можно организовать управление освещением с двух мест. Как именно работает такая схема можно увидеть на GIF-анимации приведенной ниже:

Как видно на данной схеме, в отличие от обычных выключателей которые просто разрывают (отключают) электрическую цепь (см. статью: подключение выключателя) проходные выключатели выполняют переключение с одной цепи на другую, поэтому зачастую проходные выключатели называют проходными переключателями.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Предположим, что линия сделана заранее, выключатель на месте, а из потолка торчат 2 или 3 провода причем третий провод земля. Если же вам что-то непонятно, пишите мне!

Как подключить люстру с 2, 3, 4 и более проводами своими руками, схемы

2 Подключение двух двухклавишных проходных выключателей.

Двойной проходной выключатель представляет из себя два одноклавишных проходных выключателя объединенных в одном корпусе, соответственно у такого выключателя будет 6 клемм для подключения проводов, поэтому подключение проходного двухклавишного выключателя необходимо выполнять двумя трехжильными кабелями.

проходной двухклавишный выключатель, внешний вид, обозначение на схеме

Схема подключения двухклавишного проходного выключателя на 2 точки:

Подключение проводов к двойным проходным выключателям выполняется следующим образом:

Как подключить люстру с 2 проводами

Если из люстры выходят только 2 провода, то вопрос, как правильно подключить такую люстру довольно легок в своем решении. Один из ее проводов соединяется с фазой, выходящей из потолка, а второй – с нулем. Какой провод с каким вы соедините, значения не имеет.

Если при этом на потолке у вас имеется две фазы, а на стене установлено не что иное, как двойной выключатель, то вы можете подключить к нему люстру с двумя проводами следующим из нижеприведенных способов:

  • параллельно соединить фазы с потолка с одним из проводов люстры; при такой коммутации для выключения лампы потребуется переместить в положение «выключено» обе клавиши выключателя, зажигаться же она будет путем нажатия любой из них;
  • заизолировав одну из фаз, соединить другую с проводом люстры; в таком случае управлять освещением будет только одна из клавиш выключателя, вторая останется нефункциональной.

Крепление люстры

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
На самом деле, зная правила, понимая схему и соблюдая последовательность действий, сделать это может даже начинающий мастер. Если же вам что-то непонятно, пишите мне!

Как подключить люстру к двойному выключателю, схемы

  1. Перед началом прозвонки необходимо выставить переключатель мультиметра в положение «вольты» и выбрать подходящую шкалу (больше 220 В).
  2. Держа щупы мультиметра за ручки (не прикасаясь к оголенным проводникам), попеременно касайтесь пар проводов.
  3. Если вы прикасаетесь щупами к двум фазным проводам, то изменений на индикаторе мультиметра не будет — две фазы не прозваниваются между собой.
  4. Третий провод, очевидно, является нулевым. В паре с любой из фаз он будет давать показания в 220 В на табло мультиметра.

Подключение люстры с тремя проводами

Если ваша люстра имеет более двух проводов, определяем для начала их функции. Если у люстры есть желто-зеленый провод заземления и такой же провод имеется на потолке, соединяем их друг с другом. В противном случае заземление, которое соединить попросту не с чем, игнорируется.

Важно! Люстры с металлическим корпусом всегда имеют заземление (желто-зеленый провод или специальный зажим). Для осветительных приборов с пластиковым корпусом в заземлении нет необходимости.

Два же оставшихся провода подключаются по тому же принципу, что и в люстре с двумя проводами.

Если два из трех проводов в люстре являются фазными, а третий – нулевым, то в случае подключения ее к одноклавишному выключателю, обе фазы люстры подключаются параллельно к фазе с потолка, а ноль, соответственно, к нулю с потолка.

Схема подключения двухклавишного выключателя к люстре с тремя проводами подразумевает поочередное соединение фазных проводов люстры с фазами, идущими к выключателю.

Как Подключить Двойной Выключатель с Тремя Проводами • Чем опасна переполюсовка

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

Электрическая схема управления лампой с трех точек

Электрическая схема управления лампой с трех точек

  1. Ноль (и заземление, если есть) заводится сразу на лампу.
  2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  3. Вход второго подается на свободный провод лампы.
  4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Поэтому перед подачей напряжения следует удостовериться, что концы проводов разведены в разные стороны и не касаются друг друга. Если же вам что-то непонятно, пишите мне!

Схема подключения проходного выключателя: из двух, трех и более точек, фото, видео

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Принцип подключения двухклавишных проходных выключателей

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Подключение проходных и перекрестных выключателей
В свою очередь подключение проводов к выключателям при такой схеме будет выполняется следующим образом (примечание: перед подключением необходимо сверится со схемой находящейся на задней части выключателя или приведенной в его паспорте):
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
статью подключение выключателя проходные выключатели выполняют переключение с одной цепи на другую, поэтому зачастую проходные выключатели называют проходными переключателями. Если же вам что-то непонятно, пишите мне!

Как подключить двойной выключатель на две лампочки (двухклавишный): схема и видео подключения

Подключение галогенной люстры (с пультом и без)

Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий) — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

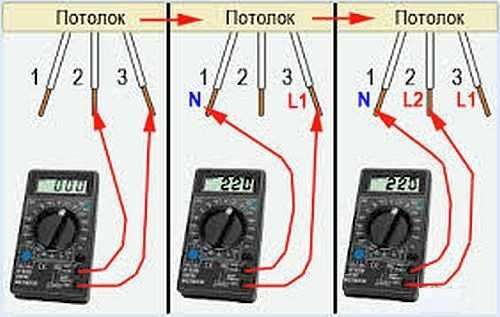

Прозвонка проводов на потолке

Схема подключения двухклавишного выключателя на две лампочки

Для правильного подключения в электрическую сеть следует понимать электрическую схему его монтажа.

Поэтому объективно будет рассмотреть схему подключения двухклавишного выключателя для проводки без заземляющего проводника.

На данной схеме приведён пример подключения двух ламп одного светильника, либо двух независимых светильников. В этом случае фазный провод приходит на входную клемму выключателя и через независимые отходящие контакты направляется к потребителям двумя отдельными проводами.

Для большей наглядности приведена схема подключения двух независимых групп ламп, либо светильников, соединённых последовательно.

При использовании такой схемы, подключение рабочей части устройства не меняется и выполняется аналогично предыдущему примеру.

Двойной выключатель

Как подключить люстру с 3 проводами: схема подключения с двойным выключателем
Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Необходимость подключения к выключателю большего количества проводов может возникнуть, если вы зададитесь вопросом, как собрать люстру с 5 лампами или как подключить трехрожковую люстру к двойному выключателю. Если же вам что-то непонятно, пишите мне!

Подключение люстры к двойному выключателю (двухклавишному): как правильно подключить светильник с 2 или 3 проводами, схема

Какие инструменты и материалы понадобятся для монтажа двойного выключателя

Для выполнения монтажа понадобится следующий инструмент. Рассмотрено для моделей двух стандартных исполнений.

  • Электродрель.
  • Сверло диаметром 6 мм (для дерева) или бур диаметром 6 мм (для бетонной, кирпичной стены).
  • Отвёртка крестовая для зажатия провода в клеммных контактах и крепления корпуса выключателя.
  • Отвёртка — индикатор для определения наличия напряжения в сети.
  • Нож для зачистки изоляционного слоя провода. (при отсутствии специального инструмента для снятия изоляции с кабельно проводниковой продукции). А также нож необходим для подготовки вводного и отходящих отверстий в корпусе выключателя для проводов (кабеля).
  • Пассатижи для обжатия гибкого провода. Если провод монолитный, пассатижи могут не понадобиться. Но также можно использовать обжимные наконечники, соответствующие сечению провода (для гибкого провода).
  • Дюбель с пробкой 6х40 (указан стандартный размер, он может изменяться в зависимости от местных условий).
  • Маркер или фломастер для нанесения маркировки «фаза/ноль» на провода (из соображений безопасности).

Для обеспечения безопасности от поражения электрическим током, весь инструмент должен быть с изолированными ручками, обеспечивающими изоляцию металлических частей инструмента от рук монтажника. На качественном инструменте указан класс изоляции либо предельная величина напряжения, в сети которого разрешено работать таким инструментом.

Для установки выключателя в сеть со скрытой проводкой, понадобится тот же набор инструмента что и в предыдущем примере, но с существенным дополнением. Вам понадобится перфоратор со специальной оснасткой — коронкой для сверления отверстий стандартного образца в бетонных и кирпичных стенах. Так как рабочая часть утоплена в стену, без перфоратора не обойтись.

А также понадобится специальная строительная смесь для фиксации в просверлённом отверстии пластикового корпуса выключателя. Для этой цели подойдёт строительный гипс, штукатурка и др.

Двухклавишный выключатель

Подключение люстры с дополнительным оборудованием

Теперь о подключении люстры, в которую вмонтирован вентилятор. Ничего сверхособенного для подключения этот осветительный прибор не требует, поскольку вентилятор – такой же потребитель, как и обычная лампочка (то есть, схема та же, что и у двухрожковой люстры).

Подключать ее следует к двухклавишному выключателю, чтобы была возможности при надобности свет или вентилятор отключать.

Также при подключении такой люстры следует почитать инструкцию, где должно быть указано, какой из проводов, идущих на запитку вентилятора, фазный, а какой – нулевой, и использовать эту информацию при подключении.

То же касается и люстр, у которых предусмотрено дистанционное управление при помощи пульта.

Внутри такого прибора будет иметься специальный исполнительный блок с контролером, который принимает сигналы с пульта.

Так вот, этот блок требует питания, и осуществляется оно по тому же принципу, что и лампочка.

Как Подключить Двойной Выключатель с Тремя Проводами • Чем опасна переполюсовка

А вот в люстрах со светодиодными лампами, осветительные элементы работают от сети 12В с прямым током. И для этого в конструкции осветительного прибора присутствует понижающий трансформатор, в котором имеются фазный и нулевой выводы.

Подключить эту люстру так же легко, как и обычную лампочку.

Иногда появляется надобность в установке комбинированного выключателя для питания люстры, совмещенного с розеткой.

И здесь вся особенность заключается именно в подключении самого рубильника, а не осветительного прибора.

Поскольку есть розетка, то для того, чтобы она функционировала, нужно чтобы к ней подводилась и фаза, и ноль.

И если к обычному выключателю проводилась только фазная жила, то в комбинированном придется еще прокладывать и нулевую жилу. Схема подключения такого рубильника представлена ниже.

Бывают случаи, когда выступающей из потолка части питающей проводки недостаточно, чтобы подключить люстру. В таком случае их можно просто нарастить.

Для этого можно взять два отрезка медного провода сечением не менее 1,5 мм. кв. и подсоединить их к выводам линии при помощи скрутки. Затем места соединения следует качественно заизолировать.

Популярное у читателей: Критерии выбора аккумуляторной отвертки, недостатки и преимущества устройства.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Также при подключении такой люстры следует почитать инструкцию, где должно быть указано, какой из проводов, идущих на запитку вентилятора, фазный, а какой нулевой, и использовать эту информацию при подключении. Если же вам что-то непонятно, пишите мне!

Вольтметром

  • Разрыв цепи выключателем проводиться только по фазной линии, а нулевая жила и заземляющая (если есть) идут напрямую на потребителя;
  • Для каждой ветки на выходе их выключателя прокладывается свой фазный провод (Разделение его происходит в самом выключателе. У одноклавишного выключателя на выходе одна фазная жила, у двухклавишного – две, трехклавишного – три). Это влияет на используемый провод, ведущий от выключателя;
  • На клеммных колодках люстр можно найти обозначение выводов, что облегчает подключение (маркировка «L» указывает, что вывод фазный, «N» — нулевой, «РЕ» — заземление).

Техника безопасности

Выполняя подключение люстры, не стоит забывать о технике безопасности. Все работы следует проводить только с обесточенной проводкой. Причем просто отключения линии на выключателе недостаточно, ее следует обесточивать на распределительном щите.

Очень внимательно нужно относиться к распределению проводки перед подключением.

Если в инструкции имеются рекомендации по подключению, их обязательно следует выполнять.

Все соединения должны быть качественными. Если используются клеммные колодки, то следует хорошо затягивать зажимы, а в случае со скрутками, стягивать провода нужно плоскогубцами. Все незакрытые места соединений требуют качественной изоляции.

Проводить проверки работоспособности необходимо только после изоляции всех соединений.

Как Подключить Двойной Выключатель с Тремя Проводами • Чем опасна переполюсовка

Основные выводы

Произвести подключение люстры или потолочного светильника можно только, внимательно ознакомившись с основами электротехники и требованиями по безопасности.

  1. Все работы должны проводиться только при отключенном на электрощите автомате.
  2. Весь инструментарий необходимо подготовить еще до начала работ. Ручки должны быть изолированными.
  3. В случае отсутствия маркировки можно произвести позвонку контактов с помощью индикаторной отвертки или вольтметра.
  4. При группировке проводов необходимо объединять их в группы по «фазам» и «нулевкам».
  5. Скручивая контакты прибора и домовой проводки, следует использовать клеммы или самостоятельно заизолировать места соединений.
  6. Во всех новых домах присутствуют кабели заземления, которые необходимо соединять с их аналогами в приборах или при неиспользовании изолировать.

Основные правила подключения осветительных приборов распространяются на все конструкции: от самых простых до сложных. Зная схему, справиться с этой работой может даже начинающий мастер.

Двойной выключатель

Подключение люстры с большим количеством проводов
Схема подключения двухклавишного выключателя к люстре с тремя проводами подразумевает поочередное соединение фазных проводов люстры с фазами, идущими к выключателю.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Аналогично, если в сопроводительной документации к люстре нет данных о фазностипроводов и их цветовая маркировка не позволяет определить фазность, вам поможет использование мультиметра. Если же вам что-то непонятно, пишите мне!

Схема подключения проходного выключателя с двух мест

  • отвертки (фигурная и плоская);
  • бокорез (кусачки);
  • плоскогубцы;
  • острый нож;
  • вольтметр или мультиметр;
  • изоляционная лента;
  • клеммы;
  • отвертка-индикатор.
