Установка и подключение электрического котла в частном доме

Монтаж и установка электрического котла требует использования:

  • рулетки, строительного уровня, карандаша или маркера;
  • перфоратора/электрической дрели;
  • крепежных элементов (диаметр анкеров должен соответствовать диаметру сверла);
  • электропровода, кабеля (сечение определяется на этапе подготовки к монтажу);
  • труб из металла или металлопластика;
  • арматуры, фитингов, соответствующих трубам.

Также важно иметь в наличии заранее подготовленную схему установки электрокотла в систему отопления и руководство пользователя, которое прилагается к агрегату.

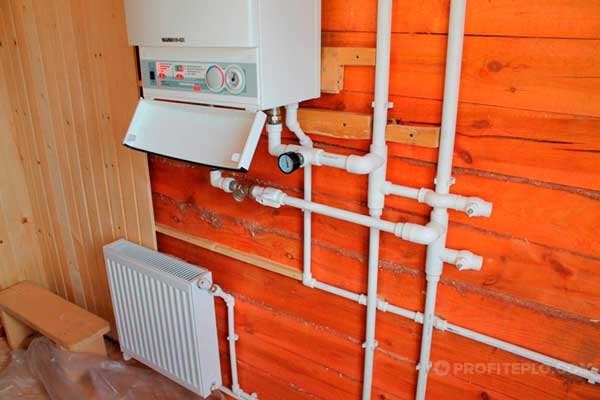

электрокотел на стене

Схема подключения электрического котла ТЭН |
Мощность таких тэнов небольшая и они не используются в отеплительных котлах. Их прерогатива чайники или стиральные, посудомоечные машины.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Чтобы обеспечить безопасность использования электрокотла, требуется установить автомат с подходящим номиналом и УЗО при наличии устройства защитного отключения, пользователи будут ограждены от риска поражения электротоком из-за какой-либо неисправности. Если же вам что-то непонятно, пишите мне!

Как правильно подключить электрокотел к системе отопления

  • Перед началом работ убедитесь, что отключена подача электрического тока.
  • Запрещается установка электрокотла отопления в непосредственной близости с водопроводом или источником воды.
  • Следует соблюдать рекомендованные расстояния между корпусом агрегата и строительными конструкциями.
  • Убедитесь, что параметры электропроводки соответствуют мощности котла (подсоединение мощного агрегата к бытовой сети 220 В способно вызвать перегрузку и короткое замыкание).
  • Для котла обязательно подключение к заземляющему контуру.
  • Установка электрокотла разрешена на стену из негорючего материала. Если стеновые конструкции изготовлены из дерева или иного материала, склонного к возгоранию, на стену монтируется негорючая обшивка из базальтового картона и листового металла.
  • Силовые кабели запрещается прокладывать под трубами отопительного контура или водопровода. Если этого избежать невозможно, используйте специальные герметичные кожухи из металла или пластика, чтобы защитить кабель от возможного попадания влаги.
  • Устанавливая котел отопления своими руками, трубопроводы отопительного контура, которые к нему подсоединяются, следует надежно прикрепить к стене, чтобы они не добавляли нагрузки на корпус агрегата.

Правила установки

Рассматривая, как подключить электрический котел отопления, обратите внимание на выбор места установки агрегата. В идеале это отдельное помещение — котельная, оснащенная электросиловым оборудованием, куда нет доступа посторонним лицам и детям. ТЭНовые модели электрокотлов заводского изготовления допускается монтировать на кухне.

Отопительный агрегат устанавливают таким образом, чтобы над его верхней частью и по бокам оставалось свободное место. Это даст возможность производить профилактические и ремонтные работы в удобных условиях. Соблюдаются следующие расстояния:

Изучая, как правильно устанавливать котел для обогрева дома или квартиры, внимательно отнеситесь к разметке места установки. Агрегат должен быть расположен строго горизонтально, поэтому разметку проводят по уровню и этим же инструментом проверяют результат после установки котла на крепежные элементы.

электрокотел на стене

Механический электрический котел отопления

Прежде чем установить электрический котел отопления, требуется разработать схему подключения теплогенератора к отопительному контуру и к электросети. Сечение трубопроводов должно соответствовать параметрам встроенного в котел циркуляционного насоса.

Выбирая сечение кабеля для подключения к электрической сети, учитывайте мощность агрегата. Обратите внимание: для моделей небольшой мощности достаточно подключения к бытовой сети 220 В, для мощных агрегатов потребуется трехфазная сеть 380 В.

Помимо настенных моделей производители предлагают агрегаты в напольном исполнении. Монтаж напольных электрокотлов выполняется с использованием штатной подставки или они устанавливаются на специально подготовленную площадку.

Схема подключения электрического котла

Общая схема подключения электрического котла с ТЭН нагревателями, это не что иное, как схема подключения одного или нескольких тэнов к электропитанию.

Чтобы разобраться и понять принцип подключения тэнового котла, посмотрим на ТЭН.

ten

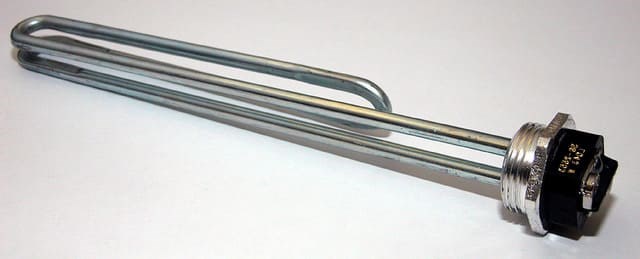

На фото вы видите простейший ТЭН, состоящий из одной нагревательной трубки. Как следствие для подключения у такого ТЭНа есть только два контакта. Подключается такой ТЭН, напрямую. Один контакт на фазу (чаще 220 Вольт), второй контакт на рабочий ноль.

Мощность таких тэнов небольшая и они не используются в отеплительных котлах. Их прерогатива чайники или стиральные, посудомоечные машины.

В электрических котлах тэны «завивают» из двух, чаще трех трубок. Выглядит тэн для котла так.

Как видите контактов для подключения у таких тэнов уже 6 (шесть) и это самый простой вариант. Задача подключения ТЭН котла, правильно соединить шесть контактов тэна, чтобы подключить его к электропитанию.

В этом нет ничего сложного, если вспомнить две классические схемы подключения из курса электротехники. Вы наверняка о них слышали, это схемы под названием «звезда» и «треугольник». Я писал о них довольно подробно в статье Как получает электроэнергию потребитель низкого напряжения 380 Вольт.

Опишу эти схемы простым языком. Итак, у нас 6 контактов разбитых по парам. Всего три пары.

  • Схема «звезда» предполагает соединить один контакт из трёх пар и подключить его к рабочему «нулю». Оставшиеся контакты пар тэна, подключают к фазам L1, L2, L3 если питание 380 В или также соединяют и подключают к фазе L, если питание 220 В.
Монтаж и подключение электрокотла в частном доме своими руками
Установка электрокотла сопровождается подключением к системе отопления. Если агрегат двухконтурный и рассчитан на приготовление горячей воды, его также подсоединяют к водопроводу.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Агрегат должен быть расположен строго горизонтально, поэтому разметку проводят по уровню и этим же инструментом проверяют результат после установки котла на крепежные элементы. Если же вам что-то непонятно, пишите мне!

Кабель питания для электрического котла отопления | Отопление дома и квартиры

На практике

Если вы покупаете готовый котел, а не собираете его самостоятельно, то у вас будет блок управления котла в котором будут клеммы для подключения электропитания.

Единственное, что вам нужно сделать, это правильно рассчитать сечение питающего кабеля и номинал автомата защиты для котла.

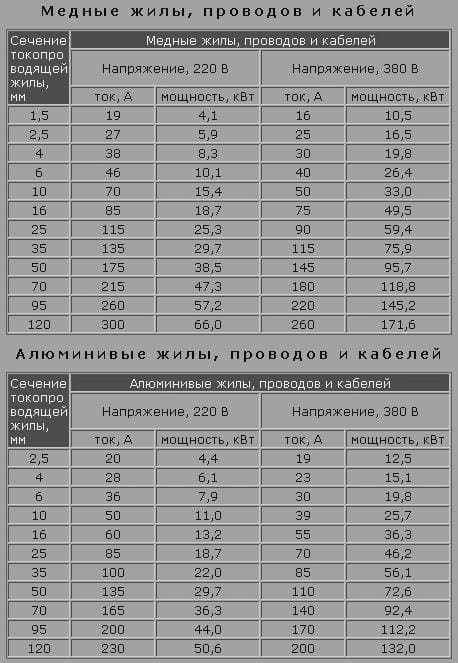

Кратко напомню, что эти расчёты проводятся по мощности котла с использованием таблиц 1.3 ПУЭ. Так как алюминий скоро будет возвращен в электромонтаж, приведу сводные таблицы по которым можно подобрать сечение кабеля по мощности прибора для медных и алюминиевых проводов (жил кабеля).

kabel ten kotla

Также поможет такая таблица подбора сечения кабеля и устройства защиты для котлов Protherm Скат.
