Как Подключить Одноклавишный Выключатель Света • Подготовительные работы

Разные варианты схем подключения проходных выключателей

Довольно часто жители частных домов, коттеджей или больших квартир сталкиваются с необходимостью включать сеть освещения с нескольких мест одновременно. Ранее для этих целей применялись обычные выключатели, а цепи освещения разделяли на несколько групп. Однако благодаря применению современных технологий этот способ ушел на второй план.

При современном строительстве и ремонте для управления освещением все чаще стали применятся проходные выключатели. В данном информационном разделе Вы сможете узнать не только как подключить проходной выключатель, но, а также преимущества и конструктивную особенность данных устройств.

Схема1

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Для данной фурнитуры большинство специалистов сходятся во мнении что лучше применять трехжильный медный кабель с сечением 1. Если же вам что-то непонятно, пишите мне!

Схема подключения проходного выключателя, как установить

  1. распределительная коробка диаметром 80 мм;
  2. 2 шт проходных выключателя;
  3. кабель гибкий типа ПВСнг или ВВГнг 3х1.5;
  4. 5 шт клеммных зажимов типа WAGO на 2–3 контакта (или паяльник с оловом и канифолью);
  5. 2 шт подрозетники для бетона (гипсокартона).

Область применения проходных переключателей

Монтаж и подключение проходного выключателя будет полезно при управлении системами освещения в следующих случаях:

  • при наличии больших коридоров или проходных комнат;
  • при управлении осветительными приборами при входе в комнату и непосредственно возле кровати;
  • при монтаже освещения в больших промышленных и индустриальных зданиях;
  • при необходимости управлять освещением в соседней комнате;
  • при наличии лестниц, соединяющих несколько этажей (в большинстве случаев в коттеджных помещениях) и так далее.

Рассмотрим более детально каковы требования к монтажу электрофурнитуры, основные правила установки и какова схема расключения проходного выключателя.

Схема2

Пошаговая инструкция подключения одноклавишного выключателя

Рассмотрим сначала случай со спрятанными в стене кабелями без заземления. Нужно помнить главное правило безопасности при монтаже любого типа электропроводки — все работы производятся при выключенном напряжении. То есть, приступая к действиям, отключите автомат в щитке ради сохранения собственной жизни и здоровья.

Необходимые инструменты и материалы

Понятно, что прежде всего нужно запастись кабелем. Его требуемую длину можно определить, измерив рулеткой прочерченные линии электропроводки. Для освещения используется провод сечением 1,5 мм 2 . Кроме кабеля надо приготовить:

  • перфоратор с канальной лопаткой;
  • отвёртки плоская и крестовая;
  • тестер-пробник;
  • плоскогубцы с изолированными ручками для безопасности;
  • ножик;
  • коронка по бетону диаметром со стакан (6,8 см);
  • шпатель и шпатлевка.

Подготовительные работы

Предположим, электропровода для освещения комнаты не подведены. Для начала нужно определиться, откуда их можно забрать. Достаточно отыскать наверху под потолком электрическую коробку, в которой спрятана разводка кабелей квартиры. Обычно она закрыта круглой пластмассовой крышкой, последняя легко снимется, если поддеть отвёрткой.

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

Далее нужно определить положение будущего выключателя и найти центр потолка помещения. В последней указанной точке будет размещаться светильник. В общем случае, если в потолке нет соответствующих кабелей, их нужно подвести. Для этого необходимо в электрической коробке найти провода, идущие от щитка в подъезде.

Последовательность прокладки кабелей и подключения приборов

Перфоратором будем проделывать канал для кабеля, если проводка скрытая. Если запланирована наружная сеть, то этот электроинструмент не понадобится, зато будут необходимы пластиковые кабель-каналы.

    Начинаем штробить перфоратором каналы для кабелей, ориентируясь по прочерченным линиям. Для этого заправляем в перфоратор специальную лопатку и включаем режим долбления. Аккуратно проходим всю необходимую длину. Глубина канала должна получиться такой, чтобы кабель затем утопился полностью, да ещё осталось 2 — 3 мм для шпатлевки (заделки канала).

Существуют ещё такие типы выключателей, у которых нет болтов на контактах. В этом случае зачищенные концы проводов достаточно просто вставить в соответствующие входы, и провода сами зафиксируются автоматическим зажимом. Если потребуется извлечь концы обратно, нужно воткнуть жало шлицевой отвёртки в специальный паз и отжать механизм.

Если при укладке кабеля в проделанном канале он не фиксируется, то необходимо приобрести специальные дюбели. Они выглядят так: на одном конце кольцо для кабеля, на другом — обычный стержень. Далее нужно просверлить перфоратором несколько отверстий вдоль канала и вставить указанные дюбели, зафиксировав с их помощью кабель.

Как Подключить Одноклавишный Выключатель Света • Подготовительные работы

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Например, с помощью одного трехклавишного блока, можно включать люстру с тремя степенями яркости смотреть описание выше , и ночник. Если же вам что-то непонятно, пишите мне!

Выключатель с подсветкой: установка, подключение, схема

Подключение одноклавишного выключателя на две лампочки

Возможен также вариант компоновки одноклавишного выключателя с двумя светильниками. В этом случае осветительные узлы просто подключаются параллельно.

Например, фазовый провод, идущий из выключателя, можно завести в отдельную коробку. Внутри её корпуса следует вставить конец этого провода в клеммную колодку или другое приспособление для соединения проводки. А с другой стороны такой контактной группы надо завести одновременно два провода. Эти две фазы должны запитать оба светильника.

Другой вариант: оба провода от освещающих приборов следует вставить в один выход выключателя. Недостаток в том, что один из концов в процессе эксплуатации может выпасть из контакта.

Видео: как подключить одноклавишный и двухклавишный выключатель

Живу в Тюмени, работал инженером в строительной отрасли, но по велению души — писатель. Поэтому с удовольствием пишу на строительно-ремонтные темы.

Фиксации кабеля в штробе

Как правильно подключить выключатель

Для того чтобы правильно осуществить подключение электроприборов необходимо выполнять несложные правила эксплуатации и техники безопасности:

  • Никогда не начинайте работу, если не убедились в отсутствии напряжения в сети;
  • На люстру или лампочку всегда приходит нулевой провод;
  • Фаза всегда должна подаваться на коммутирующие устройства.

Эти условия должны неукоснительно соблюдаться, так если в процессе эксплуатации потребуется заменить лампочку.

То электрик, при замене лампы, если случайно коснется токоведущих частей, то не будет поражен электрическим током. Так как фазное напряжение при отключенном электровыключателе на светильник не подается.

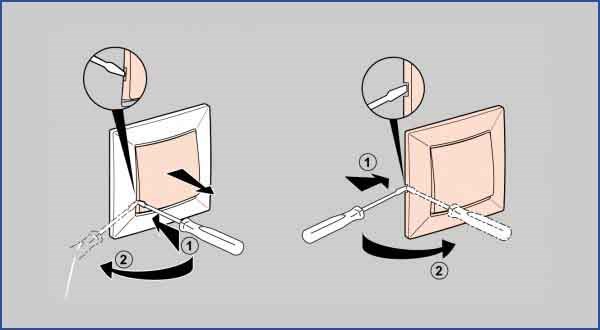

Демонтаж выключателя

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Любой электроприбор будет работать вне зависимости от того, на какие контакты подан ноль или фаза речь идет о бытовой однофазной сети. Если же вам что-то непонятно, пишите мне!

Подключение выключателя: 65 фото и основных схем подсоединения

Как установить выключатель света

Установка выключателя не должна вызывать больших затруднений у специалиста. Самым простым является подключение одноклавишного выключателя.

Для этого необходимо произвести монтаж проводов согласно проекту. Схема подключения одноклавишного выключателя представляет собой светильник, электровыключатель, распределительную коробку, провода и источник энергии.

В нашем случае это электрическая сеть напряжением 220 вольт. В правильно собранной схеме на коммутационное устройство подается фаза. Что обусловлено условиями техники безопасности. На лампочку приходит нулевой провод.

Лампа может представлять люстру, состоящую из нескольких лампочек, соединенных параллельно. Все провода приходят в распределительную коробку, где соединяются согласно схеме подключения.

Для исключения короткого замыкания необходимо соблюдать правило цветового соединения проводов.

Как Подключить Одноклавишный Выключатель Света • Подготовительные работы
