Схема подключения и области применения электромагнитных пускателей

Для автоматизации процессов включения, реверсирования и отключения электромоторов трехфазного типа используется пускатель электромагнитный 220 В или 380 В. Устройство совместимо только с асинхронными двигателями, напряжение питания которых составляет не более 600 В. Перед его подключением необходимо правильно подобрать и изучить схему.

Назначение электрического пускателя – старт, остановка и реверс моторов. Прибор также подходит для управления линией освещения, специализированным оборудованием – насосами, кондиционерами, конвейерными лентами, компрессорами.

Несмотря на то что контактор вытеснил аппарат, его используют в производстве или системах коммуникаций.

Как Подключить Пускатель на 380 Вольт • Клавиша старта

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой. Если же вам что-то непонятно, пишите мне!

Как подключить пускатель на 380 — Всё об электрике в доме

  • Открытого типа. Устанавливаются в панелях, закрытых боксах и местах, защищенных от доступа пыли.
  • Закрытого исполнения. Ставятся внутри помещения, кнопки управления находятся на корпусе.
  • Пылебрызгонепроницаемые. Подходят для внутреннего и наружного монтажа, поскольку защищены от пыли и влаги специальным козырьком.
  • Релейные. Пускатель магнитный с тепловым реле защищает мотор в условиях коротких перегрузок на линии. Релейный выключатель совмещен с прибором или подсоединяется к нему.
  • Трехфазные. Особенность трехфазного пускателя – недопустимость превышения пускового тока над номиналом. Если этого нет, при помощи аппарата восстанавливается фаза и обеспечивается бесперебойность работы двигателя при малых показателях тока пуска.

Особенности конструкции пускателя

Как Подключить Пускатель на 380 Вольт • Клавиша старта

Асинхронный двигатель при включении имеет ток пуска в 6 раз больше номинала. Для предотвращения износа контактов и расшатывания подвижных частей применяется пускатель магнитного типа.

Обозначения секторов

Принцип работы прибора можно понять по информации из секторов:

Какое освещение Вы предпочитаете
ВстроенноеЛюстра
  • в первом указываются области применения и общие данные – частота переменного, номинал тока и условный тепловой ток;
  • из второго сектора можно узнать максимальную мощность нагрузки при подсоединении силовых контактов;
  • в третьем секторе имеется графическая схема с катушкой электрического магнита и контактами.

По наличию пунктирной линии от катушки к контактам можно определить их синхронность действия.

Группы контактов магнитного пускателя

Для обозначения силовых контактов используется следующая маркировка:

  • 1L1, 3L2, 5L3 – элементы входа, предназначенные для подачи питания от линии постоянного или переменного тока;
  • 2Т1, 4Т2, 6Т3 – контакты выхода для соединения с нагрузкой;
  • 13НО–14НО – вспомогательные элементы для самоподхвата, помогают в момент работы двигателя постоянно не удерживать кнопку Пуск.

Нагрузку или источник питания допускается подключать к любой из групп.

Клавиша остановки

Независимо от модификации управление пускателем для электродвигателя производится при помощи кнопки «Стоп» или «Пуск». У некоторых моделей есть режим реверса. Кнопку остановки можно опознать по красному цвету.

Для беспрепятственного протекания тока нормально замкнутые контакты механически соединяются со стоппером. Без нажатия клавиши производится замыкание контактов металлической планкой. Чтобы устройство остановилось, нужно нажать кнопку – произойдет размыкание. При отсутствии фиксации после опускания кнопки контакты замкнутся.

По этой причине управление электромотором осуществляется при помощи специальных схем. Для упрощения монтажа прибор устанавливают на дин-рейку.

Клавиша старта

Кнопка зеленого или черного цвета соединяется с нормально разомкнутыми контактами механическим способом. От клавиши остановки отличается состоянием контактов. После ее нажатия цепь замыкается, а по контактам поступает ток. Группа элементов придерживается пружиной, которая возвращает ее в исходное положение.

Подключение магнитного пускателя через кнопочный пост

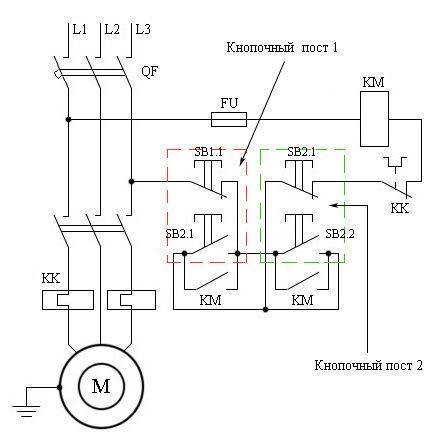

В данную схему включены дополнительные кнопки включения и остановки. Обе кнопки «Стоп» подключены в цепь управления последовательно, а кнопки «Пуск» соединяются параллельно.Такое подключение позволяет производить коммутацию кнопками с любого поста.

Схема подключения контактора 380в

Вот ещё вариант. Схема состоит из двухкнопочного поста “Пуск” и “Стоп” с двумя парами контактов нормально замкнутых и разомкнутых. Магнитный пускатель с катушкой управления на 220 В. Питание кнопок взято с клеммы силовых контактов пускателя, цифра 1. Напряжение подходит до кнопки “Стоп” цифра 2. Проходит через нормально замкнутый контакт, по перемычке до кнопки “Пуск” цифра 3.

Нажимаем кнопку “Пуск”, замыкается нормально разомкнутый контакт цифра 4. Напряжение достигает цели, цифра 5, катушка срабатывает, сердечник втягивается под воздействием электромагнита и приводит в движение силовые и вспомогательные контакты, выделенные пунктиром.

Вспомогательный блок контакт 6 шунтирует контакт кнопки “пуск” 4, для того, чтобы при отпускании кнопки “Пуск” пускатель не отключился. Отключение пускателя осуществляется нажатием кнопки “Стоп”, цифра 7, снимается напряжение с катушки управления и под воздействием возвратных пружин пускатель отключается.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Отключение источника нагрузки происходит нажатием кнопки SB 1, которая разомкнёт цепь управления, прервав работу магнитного поля, а пружина вернёт подвижный сердечник в исходное положение, разомкнув силовую контактную группу. Если же вам что-то непонятно, пишите мне!

Электромагнитный пускатель, схемы подключения, технические характеристики, принцип работы

  • Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
  • Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220 или 380 вольт. Если оно 220 В, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
  • Кнопка на пускатель (красная)Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
  • Учтите, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.

Подключение двигателя через пускатели

Нереверсивный магнитный пускатель

Второй провод с кнопки «Пуск» подключается непосредственно на клемму втягивающей катушки. Таким образом, к управляемой клемме «втягивающей» должно быть подключено два провода – «прямой» и «блокирующий».

Одновременно замыкается управляющий контакт и, благодаря замкнутой кнопке «Стоп», управляющее воздействие на втягивающую катушку фиксируется. При отпускании кнопки «Пуск» магнитный пускатель остается замкнутым. Размыкание контактов кнопки «Стоп» вызывает отключение электромагнитной катушки от фазы или нейтрали и электродвигатель отключается.

Реверсивный магнитный пускатель

Для реверсирования двигателя необходимо два магнитных пускателя и три управляющие кнопки. Магнитные пускатели устанавливаются рядом друг с другом. Для большей наглядности условно отметим их питающие клеммы цифрами 1–3–5, а те, к которым подключен двигатель как 2–4–6.

Для реверсивной схемы управления пускатели соединяются так: клеммы 1, 3 и 5 с соответствующими номерами соседнего пускателя. А «выходные» контакты перекрестно: 2 с 6, 4 с 4, 6 с 2. Провод, питающий электродвигатель, подключается к трем клеммам 2, 4, 6 любого пускателя.

При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Поэтому проводник «блокирующей» цепи каждого пускателя должен проходить сначала через замкнутый управляющий контакт соседнего, а потом – через разомкнутый своего. Тогда включение второго пускателя будет вызывать отключение первого и наоборот.

Ко второй клемме замкнутой кнопки «Стоп» подключаются не два, а три провода: два «блокирующих» и один питающий кнопки «Пуск», включаемых параллельно друг другу. При такой схеме подключения кнопка «Стоп» выключает любой из скоммутированных пускателей и останавливает электродвигатель.

Схема подключения контактора 380в
