Как Подключить Шуруповерт 14в к Сети 220в • Трансформаторный блок

Как переделать аккумуляторный шуруповёрт для работы от сети 220 вольт?

Методы переделки аккумуляторного шуруповёрта для работы от сети различаются по сложности. Подключение зарядки от ноутбука почти не требует знаний, для монтажа компьютерного блока питания нужно дружить с паяльником, а для перенастройки китайского блока мастер должен уметь обращаться с измерительными приборами.

Используя зарядку от ноутбука

Этот метод потребует от вас минимум технических знаний. Если возникла потребность переделать шуруповёрт в сетевой, вам сможет помочь ненужная зарядка от ноутбука, так как она имеет схожие характеристики и без труда найдётся в любом доме. Сперва необходимо посмотреть, какое выходное напряжение у зарядки. Подойдут зарядные устройства на 12–19В.

Потребуется доработать аккумуляторный блок, для этого нужно его разобрать и достать оттуда вышедшие из строя аккумуляторные батареи.

  1. Взять зарядку от ноутбука.
  2. Отрезать разъём и зачистить провода от изоляции.
  3. Взять оголённые провода и припаять их. Если нет такой возможности, примотать их изолентой.
  4. Сделать в корпусе отверстие для провода и собрать конструкцию.

Задействовав внешний блок питания от компьютера

Итак, вам понадобится блок питания «АТ» формата. Вполне вероятно, что вы найдёте его у себя дома, но можно и без проблем приобрести старый работающий блок питания на любом радиорынке. Его стоимость вряд ли будет велика. Очень важно помнить, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А.

Блок питания от компьютера

В этом плане тот самый блок питания «АТ» формата, который находится в корпусе любого стационарного компьютера, хорош тем, что на нём всегда честно указана мощность. У подобных блоков питания всегда есть кнопка включения, а также вентилятор для охлаждения, и система защиты от перегрузок.

  1. Раскрутить корпус блока питания. Под корпусом вы увидите вентилятор, плату и множество проводов, которые идут от платы к разъёмам.
  2. Требуется снять защиту от включения. Для этого надо найти на большом квадратном разъёме зелёный провод.
  3. Соединить зелёный провод с любым чёрным проводом из этого же разъёма. Для удобства можно обрезать его покороче и оставить внутри корпуса. Как вариант, можно использовать перемычку из маленького кусочка провода.
  1. Обрезать ненужные провода, оставив жёлтый и чёрный.
  2. Используя кусок провода как удлинитель, чтобы блок питания при работе мог находиться в удобном месте, припаиваем его к жёлтому и к чёрному проводам
  3. Другой конец провода прикрепляем на клеммы пустого аккумуляторного отсека, как и в предыдущей инструкции.
Как своими руками переделать блок питания шуруповёрта 12 и 18 вольт на работу от сети
Источником питания для инструмента сможет стать исправный зарядник для ноутбука. В этом случае мастера ждет минимальная переделка. Для нее подойдет любое устройство, предназначенное для эксплуатации с напряжением 12-19 В. Показатели выходного тока должны быть максимально близкими к требуемым.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Если имеется прибор для зарядки с плавной регулировкой выходного напряжения, то можно его использовать как блок питания 18 вольт для шуруповёрта. Если же вам что-то непонятно, пишите мне!

Как переделать шуруповёрт на сеть 220 вольт

  • используя зарядку от ноутбука;
  • используя блок питания от ПК;
  • используя автомобильный аккумулятор;
  • используя блок питания от галогеновых ламп;
  • используя китайскую плату блока питания на 24V.

Если аккумулятор неисправен: как сделать адаптер для шуруповёрта?

Есть два способа сделать адаптер: использовать старый аккумуляторный блок, ведь в нём уже есть разъём который подойдёт под шуруповёрт, или подсоединить провода напрямую в рукоять.

Подключив старый аккумуляторный блок

Подключение старого блока выполняется следующим образом:

    Для начала потребуется разобрать аккумуляторный блок, для этого открутить винты как показано на рисунке.

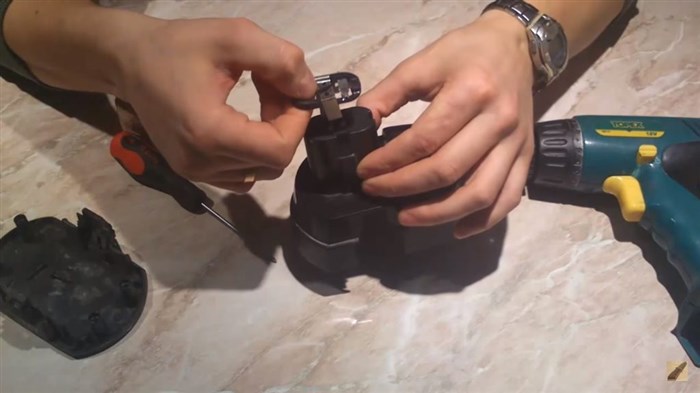

Отделение контактов разъёма

Подсоединяя провода напрямую

Подсоединение проводов напрямую к шуруповёрту выполняется так:

    Чтобы подсоединить провода напрямую, нужно для начала разобрать шуруповёрт, то есть открутить болты, скрепляющие две половинки корпуса.

Поздравляем! Теперь, когда вы узнали, как переделать шуруповёрт в сетевой, вы сможете применить эти знания на практике. И неважно, заряжен ваш шуруповёрт или нет. Не придётся задумываться над тем, насколько хватит батареи. Удачи вам в переделке!

Мобильность устройства

При переводе аккумуляторного оборудования на питание от электросети теряется одно из главных отличительных свойств — мобильность. Поэтому, если решили произвести переделку питания шуруповёрта, нужно точно определить, какое устройство в дальнейшем вы хотите использовать в работе.

Существует две концепции, как оборудование аккумуляторного типа переделать в сетевое:

  1. Блок питания (БП) будет внешним. Такой вариант исполнения предусматривает наличие отдельного устройства. Но пусть вас это не пугает, даже тяжёлый и крупный выпрямитель может просто находиться возле питающей розетки. Всё равно вы будете ограничены длиной кабеля питания или к розетке, или к питающему блоку. Согласно закону Ома, снижение напряжения при одинаковой мощности увеличивает силу тока. Поэтому шнур питания устройства на 12—19 вольт должен иметь сечение большее, чем сетевой кабель на 220 вольт.
  2. Блок питания вмонтирован в корпус аккумулятора. В таком устройстве мобильность почти полностью сохраняется, только длина сетевого кабеля может ограничить передвижение оператора. Одна проблема может возникнуть при необходимости установить трансформатор большой мощности в корпус батареи шуруповёрта. Но современная радиотехническая промышленность позволяет решить эту задачу, на рынках радиоаппаратуры существует большое количество компактных выпрямителей.

Каждый из способов находит сторонников, так как обладает определённым набором характеристик.

Переделать блок питания для шуруповерта своими руками

Какое освещение Вы предпочитаете
ВстроенноеЛюстра
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Чтобы избежать ошибок, нужно точно соблюдать последовательность соединения всех элементов, а также составить список необходимых мини-электроприборов. Если же вам что-то непонятно, пишите мне!

Блок питания для шуруповерта: 5 возможных вариантов

Варианты изготовления блока питания

Существует несколько вариантов, как переоборудовать шуруповёрт для работы от электросети. Задача заключается в том, чтобы запитать электродвигатель устройства с помощью промежуточного источника.

Используем зарядку от ноутбука

Изготовить блок питания 12 В для шуруповёрта своими руками можно, даже не обладая техническими знаниями. Следует только найти ненужное зарядное устройство от ноутбука, которое имеет технические характеристики, сходные с параметрами для питания шуруповёрта. Главное, чтобы выходное напряжение соответствовало искомому (12—14 вольт).

Для достижения заданной цели необходимо сначала аккумуляторную батарею разобрать и удалить оттуда неисправные элементы. Затем следуют такие манипуляции:

Основа — блок питания от компьютера

Для изготовления такого устройства понадобится блок от персонального компьютера формата А. Т. Найти его несложно, это старая модель питающего устройства, которую легко купить на любом рынке радиодеталей. Важно знать, что применять можно блок мощностью 300—350 Вт с током в цепи питания 12 В не ниже 16 А.

Именно блоки формата АТ соответствуют таким параметрам. На корпусе этого устройства находится кнопка включения питания, что очень удобно при работе. Внутри установлен вентилятор охлаждения и смонтирована схема защиты от перегрузок.

Затем в пучке выходов находим меньший разъём (MOLEX) и проделываем с ним следующие операции:

  1. Оставляем чёрный и жёлтый провода, а два других коротко обрезаем.
  2. Для удобства расположения БП при работе припаиваем к чёрному и жёлтому проводам удлинитель.
  3. Второй конец удлинителя прикрепляем к контактам пустого батарейного отсека. Сделать это нужно методом пайки, можно сделать хорошую скрутку, при этом необходимо строго соблюдать полярность.
  4. Проделываем отверстие в корпусе, чтобы не пережать при сборке провод. Устройство готово.

Если появилось желание облагородить вашу конструкцию, т. е. спрятать её в другой корпус, просверлите отверстия для притока воздуха, чтобы исключить перегрев БП.

Питание из зарядного устройства автомобиля

Имея зарядку для автомобильного аккумулятора, довольно просто сделать устройство для питания шуруповёрта. Чтобы произвести переделку, потребуется всего лишь соединить силовые клеммы выхода зарядного устройства с питанием электромотора.

Если имеется прибор для зарядки с плавной регулировкой выходного напряжения, то можно его использовать как блок питания 18 вольт для шуруповёрта.

Встроить АКБ

Как переделали шуруповерт на 12 вольт в сетевой

Чтобы сделать такое устройство, подойдет практически любой компьютерный источник, имеющий генератор на микросхеме tl494. У нее есть аналог. Это микросхема k 7500.

Был найден подходящий блок, у него генератор сделан на микросхеме tl494. Но прежде чем приступить к переделке, надо убедиться в том, рабочий ли блок. Для этого нужна лампочка на 12 вольт и проволочная перемычка. В каждом блоке есть такие разъемы. Красный провод это + 5 Вольт, два черных провода это минусовые провода, а желтый провод, это плюс 12 вольт.

К 12 вольтовой линии мы подключаем автомобильную лампочку. Это будет своего рода нагрузка и индикатор, говорящий том, что прибор рабочий.

Есть еще один разъем. Нам нужен зеленый провод и черный. Нам нужно их замкнуть, чтобы включить блок и убедиться в том, чтоб он рабочий. Будем это делать с помощью проволочной перемычки. Подключаем 220 вольт и замыкаем зеленый и черный провода. Как видно, вентилятор закрутился, лампочка загорелась. Это говорит о том, что блок рабочий и его можно переделать.

Как Подключить Шуруповерт 14в к Сети 220в • Трансформаторный блок

Схема на 220 в

Это не так сложно сделать. Прежде всего нужно выяснить напряжение и ток питания инструмента и подобрать нужный режим. Ищем в поиске характеристики вашей марки шуруповерта и получаем нужную информацию. Теперь покупаем понижающий трансформатор или берем его из старой электроники и собираем несложную схему.

Показана схема для перехода с сетевого напряжения 220 вольт на постоянное 12 вольт.

Этим путем вам удастся запитать любой прибор, ранее служивший от акб. Такая переделка не скажется негативно на сроке службы шуруповерта, но следите за тем, чтобы при длительной работе не произошел перегрев инструмента.

Как переделать аккумуляторный шуруповерт в сетевой для работы от сети 220 вольт: пошаговые инструкции, видео
Если напряжение на аккумуляторе меняется плавным образом, то он подойдёт к абсолютно любому шуруповёрту, и переделка такого инструмента производится следующим образом:
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Потребуется доработать аккумуляторный блок, для этого нужно его разобрать и достать оттуда вышедшие из строя аккумуляторные батареи. Если же вам что-то непонятно, пишите мне!

Как переделать аккумуляторный шуруповерт в сетевой: инструкция с фото

Что потребуется для модернизации?

Блок питания для шуруповерта: 5 вариантов продления жизни прибора

В необходимый набор материалов и инструментов может войти:

  • изолента;
  • кабель (многожильный) и провода (для перемычек);
  • короб для БП (старый аккумулятор, покупное готовое устройство либо самодельная конструкция);
  • кусачки;
  • мультиметр;
  • отвертки;
  • пассатижи;
  • паяльник, припой, кислота;
  • строительный нож.

Перед тем как начать делать блок питания для шуруповерта, необходимо учесть размеры устройства: нужен такой корпус, чтобы собранная конструкция в него поместилась.

Как сделать шуруповёрт напрямую от зарядки
При подключении питания от зарядного устройства к шуруповерту необходимо использовать провод сечением больше 2,5 мм². Иначе провод будет сильно нагреваться, что может привести к расплавлению изоляции и короткому замыканию.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
В таком устройстве мобильность почти полностью сохраняется, только длина сетевого кабеля может ограничить передвижение оператора. Если же вам что-то непонятно, пишите мне!

Как из аккумуляторного шуруповерта сделать сетевой

  1. Инструмент с внешним блоком питания. В этом случае делают отдельное устройство. Это не так страшно, потому что даже громоздкую конструкцию можно расположить в непосредственной близости от розетки. Однако с ограничением, связанным с длиной кабеля БП и сетевого шнура, придется смириться.
  2. Шуруповерт с БП, вмонтированным на место аккумулятора. Такой способ модификации даст возможность избежать сборки габаритной конструкции, значительно ограничивающей применение инструмента. Но в этом случае проблему доступа тоже может создать длина сетевого кабеля. Зато использовать в таком качестве можно компактные устройства. Ими смогут стать покупные или имеющиеся блоки питания, если они подходят по характеристикам.

Блок питания для шуруповерта

  1. Сначала разбирают аккумулятор, чтобы можно было вынуть все внутренности. Если корпус был склеен, то для этого пользуются ножом, которым вскрывают шов.
  2. Определяют силу тока и напряжение. Так как первый параметр часто не указывают, результат находят самостоятельно — делят мощность на напряжение (ватты на вольты).
  3. Припаивают электропровод к контактам зарядного прибора: латунные поверхности перед операцией обязательно обрабатывают кислотой.
  4. Соблюдая полярность, обратные концы провода соединяют с выходом батареи. В корпусе аккумулятора делают отверстие для кабеля.
  5. Провод фиксируют изолентой. На другом конце его должна быть вилка для включения в сеть.

Есть несколько вариантов получения блока питания. Самый простой выход — покупка готового устройства. Если планируют изготовить самодельный БП, то в данном случае схема — первое, в чем появляется необходимость. Чтобы избежать ошибок, нужно точно соблюдать последовательность соединения всех элементов, а также составить список необходимых мини-электроприборов.

Переделка «китайца» под шуруповерт

Блок питания для шуруповерта: 5 вариантов продления жизни прибора

Эта самый простой способ получить необходимый источник, так как китайские приборы доступны почти повсеместно, к тому же недороги. Эти блоки питания рассчитаны на большее выходное напряжение — на 24 вольта. Поэтому первая задача мастера — понижение выходного напряжения до значений, необходимых инструменту (12-18 В).

Чтобы достичь цели, производят замену резисторов: родной R10 убирают, а в схему вставляют тот, который можно настраивать. Такая работа состоит из нескольких этапов:

  1. Сначала выпаивают постоянный резистор, имеющий перманентное сопротивление 2320 Ом.
  2. Затем вставляют настраиваемый резистор, на котором заранее выставляют значение 2300 Ом. Если этого не сделать, конструкция работать откажется.
  3. На блок подают электричество, чтобы определить значения выходных параметров. На измерительном приборе выставляют диапазон постоянного напряжения.
  4. Регулировкой сопротивления добиваются оптимального напряжения (12, 14, 16 или 18 вольт) и силы тока, не превышающей 9 ампер. Иначе преобразованный блок питания для шуруповерта из-за больших нагрузок вскоре выйдет из строя.

Модифицированную конструкцию крепят на место старого аккумулятора. Все токопроводящие элементы изолируют. Для вентиляции просверливают дополнительные отверстия, корпус закрывают. Последний этап — проверка работы шуруповерта.

Почти аналогичным образом можно переделать практически любой покупной блок питания. В этом случае помимо замены резистора может потребоваться другое преобразование — встраивание в схему дополнительных диодов.

Блок питания из адаптера для ноутбука

Как правильно использовать переделанный шуруповерт?

Пользоваться таким переделанным шуруповертом можно практически как и обычным, работающим от сети. Но все же рекомендуется соблюдать определенные меры предосторожности.

  • Не работайте устройством без перерыва. Делайте небольшие промежутки для отдыха каждые 20 минут.
  • Регулярно чистите блок питания от скапливающейся внутри пыли.
  • Не используйте переделанный шуруповерт слишком высоко от земли или пола (выше 2 м).
  • Контролируйте состояние проводов — во время работы они не должны быть пережаты или слишком натянуты.

Вот так относительно легко и просто можно подарить вторую жизнь вашему любимому шуруповерту с окончательно умершей батареей. Это хороший способ продлить срок его службы и сэкономить деньги на покупке нового прибора. Главное — запастись терпением и внимательно выполнить все рекомендации, приведенные в инструкции выше.

Разберемся, как запитать аккумуляторный шуруповерт от сети

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Обороты двигателя изменяются как шестеренчатой системой редуктора, так и при помощи реверсивного электронного регулятора оборотов, совмещенного с кнопкой включения. Если же вам что-то непонятно, пишите мне!

Шаг 1. Разберите аккумулятор

  • двигатель, который заставляет шпиндель вращаться;
  • шпиндель, на который установлен патрон для бит;
  • патрон, который позволяет зафиксировать нужную биту;
  • редуктор, передающий вращение от двигателя к шпинделю;
  • регулятор скорости вращения;
  • кнопки включения, переключения направления вращения (реверса);
  • аккумулятор — источник питания (только у аккумуляторных шуруповертов).

Как переделать аккумуляторный шуруповёрт для работы от сети 220 вольт?

Использование блока питания от старого ноутбука + (Видео)

Батарея для ноутбука вполне сгодится для внедрения блока питания для шуруповерта.

  1. Полностью разбирается корпус шуруповерта. Старый источник убирается, проводки разбираются паяльником.
  2. Подключение проводки нового блока к проводке старого, которая удерживала прошлый. Соблюдайте полярность!
  3. Активировав кнопку «пуск», проверить работоспособность шуруповерта, а также правильность подсоединения.

компьютер в разрезе

  1. Корпус шуруповерта предусмотрен отверстием, куда помещается штекер с разъемом для зарядки. Теперь инструмент не только работает от 220в, но и подзаряжается как ноутбук (компьютер).
  2. Новый источник питания устанавливается в середине с помощью клея.
  3. Другие корпусные элементы возвращаются обратно на место. Вот и все, можно приступать к работе!

Автомобильный аккумулятор + (Видео)

Аккумулятор может служить отличным вариантом для подключения шуруповерта, особенно если речь идет о работах вдали от электросети. Для реализации задуманного, вам необходимо отсоединить от рабочего инструмента зажимы и запитать к «аккуму». Предостережение! Не рекомендуется использование источника в длительном режиме!

Сварочный инвертор + (Видео)

Для превращения старой конструкции в блок питания, нужно проделать некоторое усовершенствование, а именно добавить вторичную катушку. Достоинство инвертора, если сравнивать с батареей ноута сразу заметно. Конструкция дает возможность получить требуемое напряжение + силу тока на выходе. Метод хорош для тех, кто разбирается в радиотехнике.

Создание трансформаторной катушки + (Видео)

Также существует и другая технология трансформации аппарата в сетевой прибор. Основан на производстве передвижного блока питания. К шуруповерту подсоединяется эластичный провод, на противоположной стороне которого расположена вилка.

Правда, потребуется смастерить отдельный блок питания либо взять готовый трансформатор, оснащенный выпрямителем. Важно, чтобы его параметры совпадали с характеристиками инструмента.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Эта самый простой способ получить необходимый источник, так как китайские приборы доступны почти повсеместно, к тому же недороги. Если же вам что-то непонятно, пишите мне!

Зарядное устройство автомобиля

  • Необходимость в подзарядке устройства полностью отпадает, сокращается время простоя в ходе длительных работ.
  • Обеспечение постоянной силой тока, благодаря чему крутящий момент получает неизменное значение.
  • Шуруповерт можно долгое время не использовать, его технические параметры не ухудшаются.

Инструкция по переделке

Рассмотрим подробнее, по шагам, как можно переделать аккумуляторный шуруповерт на сетевой.

Шаг 1. Разберите аккумулятор

Для того чтобы переделать инструмент на сетевой, получающий напряжение от родной зарядки или от блока питания компьютера, нужно выполнить простые шаги.

Как Подключить Шуруповерт 14в к Сети 220в • Трансформаторный блок

Сначала разбираем старую аккумуляторную батарею. Откручиваем крепежные шурупы. Важным условием будет являться сохранение всех клемм.

Шаг 2. Вытащите внутренности

Вынимаем аккумуляторы и аккуратно освобождаем клеммы. Затем к этим клеммам припаивается провод с сечением, которое может выдержать рабочий ток. Провод нужно выбирать с сечением не меньше 2,5 мм² и длиной, которая требуется для комфортной работы шуруповерта. Запоминаем, к проводам какого цвета припаиваем минусовую и плюсовую клеммы.

Шаг 3. Подключите провода

Разбираем корпус компьютерного блока питания. Вынимаем плату и выпаиваем провода на шлейфе питания. К проводам, выходящим из блока питания, вместо проводов желтого и черного цветов припаиваем провода с клеммами от аккумулятора. Черный провод — минусовой контакт, желтый — плюсовой.

Можно увеличить мощность, которую выдает блок питания, если соединить черный провод с черным и желтый с желтым. Это улучшит работу шуруповерта, потому что снизятся потери.

Для запуска компьютерного блока питания нужно замкнуть зеленый провод из 20-пинового разъёма на черный. Это можно сделать прямо на плате БП. Для удобства можно к зеленому и свободному черному проводу подключить выключатель.

Для удобства использования к проводам можно припаять специальный разъем, позволяющий их отключать. Необходимо соблюдать полярность, иначе можно вывести из строя шуруповерт. Для этого разъем должен быть с ключом (специальный выступ на корпусе, не дающий соединить его неправильно).

Шаг 4. Соберите все обратно и подключите шуруповерт к сети 220В

Такой конденсатор будет компенсировать большой пусковой ток. Если его не поставить, вероятность отключения блока питания встроенной защитой значительно возрастет. Еще для обеспечения баланса инструмента рекомендуется поместить внутрь груз. Это позволит снизить нагрузку на руку во время работы.

Важно! Перед сборкой необходимо как следует закрепить все провода для предотвращения их отрыва.

Собираем блок питания компьютера вместе и подключаем шуруповерт к сети 220 В. Если при проверке выяснится, что инструменту не хватает мощности, можно заменить низковольтный провод питания.

Понравилась статья? Поделиться с друзьями:
✨Мир света
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
