Как подключить 6 ламп на двойной выключатель

Как Подключить Светильник на Двойной Выключатель • Техника безопасности

В каждом плафоне трехрожковой люстры имеется патрон для вкручивания лампочки с двумя контактами – под фазу и ноль. Фазные провода окрашиваются в разные цвета, а нулевой чаще всего бывает синего цвета.

Подключение люстры выполняется так же, как и с двумя лампочками, только одна из клавиш включает один светильник, а другая – сразу два рожка. При желании назначение клавиш можно поменять. В случае одновременного включения – загораются сразу все лампочки.

Чтобы добиться нужного результата, все действия следует выполнять по определенной схеме. Как обычно, нулевые провода с каждого патрона объединяются в центре, а фазные проводники оказываются разделенными на две группы. Провода люстры соединяются с потолочными проводниками при отключенном напряжении. Подключение заземления выполняется при наличии соответствующих проводов.

Как подключить люстру: с 2, 3, 4 проводами к двойному и одинарному выключателю

Внимание! Если вас старая проводка, и все провода одного цвета, то с помощью индикатора напряжения определите фазные провода на потолке и пометьте их маркером.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Можно конечно не использовать клемник WAGO , а использовать обыкновенную скрутку и замотать изолентой, но WAGO сегодня более актуально. Если же вам что-то непонятно, пишите мне!

Как подключить 6 ламп на двойной выключатель — Инженер ПТО

  1. Светится только одна лампочка при потушенной второй (первая из клавиш находится во включенном положении, а вторая – в выключенном).
  2. Горят все осветители (обе клавиши включены).
  3. Все лампы потушены (прибор полностью выключен).

Схема подключения люстры с двойным выключателем на 4 лампочки

В классическом варианте рассматривается люстра с четырьмя лампочками, двухклавишный выключатель и три провода, выходящие из отверстия в перекрытии. В новых домах предусматривается еще и четвертый – заземляющий провод, используемый при наличии в люстре такого же проводника. Все соединения выполняются путем скрутки и затем тщательно изолируются.

Как Подключить Светильник на Двойной Выключатель • Техника безопасности

Таким же образом подключается контакт другой клавиши. Разница между правой и левой клавишей заключается в количестве фазных проводов от люстры , соединяемых с каждым из проводов сети. Нулевые провода также соединяются друг с другом. Варианты подключения можно регулировать, чтобы сделать использование осветительного прибора максимально удобным.

Подключение люстры на 3 провода к двухклавишному (двойному) выключателю

Для примера возьмем 5-ти ламповую. Вы берите ту, какая у вас есть. Повторюсь. Разницы подключения нет. Разница только в количестве проводов.

В светильнике для потолка на каждую лампочку используются 2 жилы разного цвета.

Так как в осветительном приборе 5 лампочек, разделим их на две части. В одной 3, а в другой получится 2 лампочки.

Соедините все жилы 3-х выбранных лампочек одного цвета вместе. Тоже самое сделайте с двумя лампочками. У вас получилось 2 скрутки фазных проводов.

Затем нужно взять все 5 оставшихся жил другого цвета и скрутить их вместе. Вы сделали третью общую скрутку нулевых жил.

Схема подключения люстры к двойному выключателю – картинка

У вас получится 3 скрутки. На потолке то же 3 провода.

Если нужно соединить жилы, то для простоты монтажа рекомендую использовать вот такие соединители «WAGO»:

Удобство в том, что, когда стоите на лестнице, не нужно крутить винты отверткой в клемнике. Достаточно просто опустить рычажок и жила будет зафиксирован. Только смотрите, чтобы изоляция жилыбыло поглубже спрятана.

Для многожильных проводников профессиональные электрики используют наконечники или паяльник, но в нашем случае отлично подойдут наконечники. Для их обжима желательно используя специальный инструмент «клещи».

Можно конечно не использовать клемник «WAGO», а использовать обыкновенную скрутку и замотать изолентой, но «WAGO» сегодня более актуально.

И так. Подсоединяем клемник «WAGO» к проводам люстры. Чтобы не запутаться, лучше всего нулевые жилы подсоединить в среднюю клему, а фазные по краям.

Когда все готово, подключите жилы идущие с потолка к прибору освещения через клемник «WAGO», зная заранее куда подсоединять нулевой, а куда фазные жилы.

Закрепите осветительный прибор к потолку, окуратно уложив все в декоративный стакан.

Подключение люстры к выключателю: инструкции и полезные советы
Как и в предыдущих случаях, разводка нулевых и фазных проводников по рожкам должна быть организована в корпусе люстры (обычно это делается еще на производстве при ее изготовлении).
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Согласно схеме подбирать набор ламп в каждой из коммутируемых групп можно произвольно, что зависит от предпочтений хозяина квартиры. Если же вам что-то непонятно, пишите мне!

Как подключить двойной выключатель на две лампочки (двухклавишный): схема и видео подключения

Как правильно подключить люстру с 2, 3 проводами к одноклавишному (одинарному) выключателю

Процесс подсоединения люстры по схеме с одноклавишным выключателем тот же, что с двухклавишным, что описан выше, только немного проще.

Подсоединения люстры по схеме с одноклавишным выключателем

Используются 3 провода. Один общий фазный на все лампы, второй нулевой, то же общий на все лампы. Третий используется, как защитный «заземление», от поражения человека электрическим током. Советую его не игнорировать, а подсоединить его к корпусу светильника.

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

Посмотрите видео, установки люстры.

Вот и все. На самом деле не так и сложно. Как все сделать вы уже знаете теоретически. Осталось только взять и сделать. Дерзайте!

Схема подключения двух-трех люстр от одинарного выключателя

Подключение нескольких люстр

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

  1. Нулевой провод люстры подключить к нулевому проводу на потолке.
  2. В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

  1. При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
  2. Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

Внимание! В подобной ситуации обязательно следует проверить индикатором все три провода, чтобы случайно не замкнуть сеть, если третий провод не фазный, а нулевой. Такое, к сожалению, тоже случается.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Мы вынесли подключение в отдельную главу, но по факту оно выполняется одновременно с установкой прибора, поэтому мы назовем лишь оставшиеся действия, пошагово. Если же вам что-то непонятно, пишите мне!

Как подключить люстру с 3 проводами: схема и инструкция по установке цепи

  1. Нулевой провод люстры соединить с нулевым проводом из распределительной коробки.
  2. Фазный провод из распределительной коробки должен быть подключен сперва к выключателю и проведен под его клавишей. Соединить его с фазным проводом люстры.

Как переделать люстру, рассчитанную на одинарный выключатель, под двойной выключатель

Если ваша люстра рассчитана на одинарный выключатель, то есть из основания люстры выходит только два провода, а ламп несколько, и ваша электропроводка позволяет, можно попробовать переделать люстру под двойной выключатель, Процесс трудоемкий, но результат того стоит.

В люстре такой конструкции вся проводка от ламп (плафонов) приходит в одно объединение фазных и нулевых проводов. Нужно найти это место и разделить плафоны на две секции, каждая из которых будет включаться соответствующей клавишей выключателя.

После того, как нашли место соединения, проделываем следующее:

  1. Нулевые провода остаются соединенными между собой, их трогать не нужно.
  2. Фазные провода разделяем на две группы проводов вместо одной. Схема разделения на ваше усмотрение в зависимости от количества плафонов и ваших личных предпочтений.
  3. Соединить общий (нулевой) провод с нулевым проводом, идущим из распределительной коробки.
  4. Чтобы подключить фазные провода от получившихся секций плафонов секций, необходимо прокинуть еще один дополнительный провод от люстры в место подключения люстры к электропроводке от двойного выключателя.

Таким образом, довольно легко можно трансформировать обычную люстру в трехрежимную.

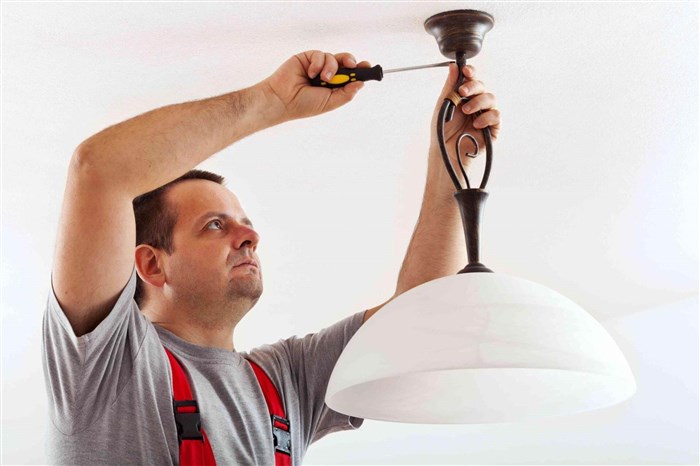

Подключение люстры

Одноклавишный выключатель – 1 люстра

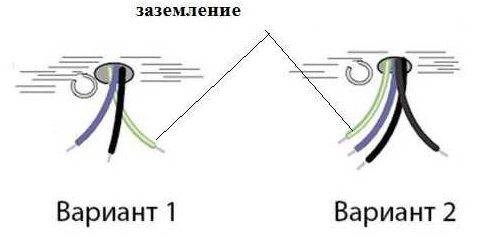

Перед началом работ следует определить, где какой провод. Хорошо, если использовалась современная проводка с цветовым различием жил. На начальном этапе интересует только «земля».

Если электромонтажники ничего не напутали, то провод заземления будет иметь желто-зеленую оплетку.

Как Подключить Светильник на Двойной Выключатель • Техника безопасности

А вот с фазой и нолем придется разбираться самостоятельно и для этого потребуется лишь индикаторная отвертка, но при этом следует соблюдать все меры предосторожности, поскольку проверка делается в проводке, находящейся под напряжением.

Поэтому перед подачей напряжения следует удостовериться, что концы проводов разведены в разные стороны и не касаются друг друга.

И только после этого можно подавать напряжение (также нужно перевести выключатель в положение «вкл»).

После касаемся жалом индикаторной отвертки концов проводки, загоревшаяся контрольная лампочка при касании будет указывать, что жила – фазная, а значит, вторая – ноль.

Если имеется три жилы на выводе, и непонятно какой из них ноль и «земля», для определения можно воспользоваться контрольной лампочкой (к обычной лампе 220 через патрон подсоединяем двухжильный провод). После выявляем фазу индикаторной отверткой.

А далее подключаем лампочку к фазному проводу и одному из двух остальных.

Если лампа после подачи напряжения загорелась, то второй провод будет нолем (если не загорелась – к контрольке подключена «земля»). Для достоверности следует провода поменять местами.

После определения, где какая жила, остается только их подключить в соответствующие выводы клеммной колодки люстры, а затем ее закрепить на крючке потолка. В общем, все проще простого.

Если же схема – трехпроводная, то подключение делается так:

Теперь предположим, что люстра – двухрожковая и подключить ее нужно к одноклавишному выключателю.

Каждый рожок – это ветка и от него должно идти два провода (фаза и ноль), «земля» же соединяется с корпусом, поэтому к ветвям она не идет.

Предположим, что с каждого рожка идет синий и коричневый провода.

Чтобы подключить люстру необходимо разделить провода рожков по цвету и скрутить их между собой (сине отдельно от коричневых).

Затем соединяем их с линией питания, причем не важно, провода какого цвета будут фазными и нулевыми.

Как подключить люстру к двойному выключателю, схемы
Согласно схеме в этом случае к выключателю подводятся 3 проводника, один из которых идет от распредкоробки (вход фазы), а два выхода возвращаются в коробку и вместе с нулевым проводом приходят в люстру.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Нулевой провод потолка соединяется с нулевой клеммой люстры , а фазные с соответствующими группами фазных проводов, распределенных заранее. Если же вам что-то непонятно, пишите мне!

Схемы подключения люстры с 2, 3, 5 лампами. Как подключить люстру с тремя проводами | Для дома, для семьи

  • Разрыв цепи выключателем проводиться только по фазной линии, а нулевая жила и заземляющая (если есть) идут напрямую на потребителя;
  • Для каждой ветки на выходе их выключателя прокладывается свой фазный провод (Разделение его происходит в самом выключателе. У одноклавишного выключателя на выходе одна фазная жила, у двухклавишного – две, трехклавишного – три). Это влияет на используемый провод, ведущий от выключателя;
  • На клеммных колодках люстр можно найти обозначение выводов, что облегчает подключение (маркировка «L» указывает, что вывод фазный, «N» — нулевой, «РЕ» — заземление).

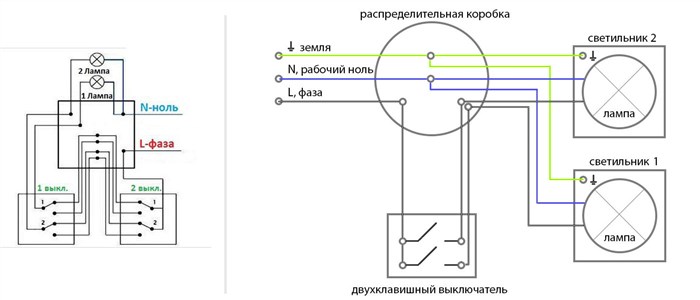

Один выключатель – несколько люстр

Теперь рассмотрим, как подключить к одному выключателю несколько люстр. Здесь придется рассматривать и особенности линии питания.

Для примера возьмем одноклавишный выключатель, от которого будет запитываться сразу три люстры.

Схема линии освещения с этим выключателем такая: от щита к распределительной коробке идут фаза и ноль.

В нее от фазной жилы к выключателю идет провод, и снова в нее возвращается.

В итоге в мы в коробке имеем ноль и фазу (с включенным в цепь выключателем), к которым можно подключить проводку, ведущую на потребитель.

Поэтому, чтобы подключить сразу три люстры к этому выключателю, достаточно кинуть одну общую линию и произвести врезку в нее фазных и нулевых проводов осветительных приборов.

Причем подключение каждой люстры к общей линии лучше делать в распределительных коробках (их дополнительно нужно установить). А затем уже в самой люстре разделить ее на рожки (ветки).

Как Подключить Светильник на Двойной Выключатель • Техника безопасности

Схема подключения двухклавишного выключателя на две лампочки

Для правильного подключения в электрическую сеть следует понимать электрическую схему его монтажа.

Поэтому объективно будет рассмотреть схему подключения двухклавишного выключателя для проводки без заземляющего проводника.

На данной схеме приведён пример подключения двух ламп одного светильника, либо двух независимых светильников. В этом случае фазный провод приходит на входную клемму выключателя и через независимые отходящие контакты направляется к потребителям двумя отдельными проводами.

Для большей наглядности приведена схема подключения двух независимых групп ламп, либо светильников, соединённых последовательно.

При использовании такой схемы, подключение рабочей части устройства не меняется и выполняется аналогично предыдущему примеру.

Двойной выключатель

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Выбор возможных вариантов светового потока в этой ситуации существенно возрастает, что гарантирует возможность экономного расходования электроэнергии. Если же вам что-то непонятно, пишите мне!

Подключение люстры на 3 провода к двухклавишному (двойному) выключателю

Какие инструменты и материалы понадобятся для монтажа двойного выключателя

Для выполнения монтажа понадобится следующий инструмент. Рассмотрено для моделей двух стандартных исполнений.

  • Электродрель.
  • Сверло диаметром 6 мм (для дерева) или бур диаметром 6 мм (для бетонной, кирпичной стены).
  • Отвёртка крестовая для зажатия провода в клеммных контактах и крепления корпуса выключателя.
  • Отвёртка — индикатор для определения наличия напряжения в сети.
  • Нож для зачистки изоляционного слоя провода. (при отсутствии специального инструмента для снятия изоляции с кабельно проводниковой продукции). А также нож необходим для подготовки вводного и отходящих отверстий в корпусе выключателя для проводов (кабеля).
  • Пассатижи для обжатия гибкого провода. Если провод монолитный, пассатижи могут не понадобиться. Но также можно использовать обжимные наконечники, соответствующие сечению провода (для гибкого провода).
  • Дюбель с пробкой 6х40 (указан стандартный размер, он может изменяться в зависимости от местных условий).
  • Маркер или фломастер для нанесения маркировки «фаза/ноль» на провода (из соображений безопасности).

Для обеспечения безопасности от поражения электрическим током, весь инструмент должен быть с изолированными ручками, обеспечивающими изоляцию металлических частей инструмента от рук монтажника. На качественном инструменте указан класс изоляции либо предельная величина напряжения, в сети которого разрешено работать таким инструментом.

Для установки выключателя в сеть со скрытой проводкой, понадобится тот же набор инструмента что и в предыдущем примере, но с существенным дополнением. Вам понадобится перфоратор со специальной оснасткой — коронкой для сверления отверстий стандартного образца в бетонных и кирпичных стенах. Так как рабочая часть утоплена в стену, без перфоратора не обойтись.

А также понадобится специальная строительная смесь для фиксации в просверлённом отверстии пластикового корпуса выключателя. Для этой цели подойдёт строительный гипс, штукатурка и др.

Двухклавишный выключатель

Двухклавишный выключатель

Двухклавишный выключатели обычно устанавливаются в больших комнатах, где требуется раздельное управление светом. Причем запускать можно не только части одной люстры, но и отдельные светильники и их группы. Тут все зависит от того, как у вас прокинуты провода. В этой главе мы разберем устройство этого простого изделия и назначение каждого его вывода.

Как Подключить Светильник на Двойной Выключатель • Техника безопасности

Если вы загляните в коробку, где будет установлен такой выключатель, вы увидите три заходящих в нее провода, которые также будут разных цветов и один из них будет даже желто-зеленым, однако заземлением он не является. Все три провода будут фазными, просто один из них будет входом, а два выходом.

Итак, у нас есть три провода. Все они выведены в распределительную коробку. Один из них подключается там к общему фазному проводу, который идет от входного щитка. Его второй конец подключается к неподвижному контакту. Остальные два мы будем соединять с теми двумя скрутками на люстре и двумя подвижными контактами на выключателе.

В результате мы получаем следующее. Неподвижный контакт выключателя постоянно находится под напряжением. Нажимаем первую клавишу, и ток потечет до скрутки, где разделится по лампочкам, от которых вернется в распределительную коробку и далее по нулевому проводу. То же самое будет и при включении второй клавиши, только загорятся остальные лампы.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Люстра представляет собой конструкцию, соединяющую между собой несколько осветительных элементов лампочек, что позволяет обеспечить в комнате хорошее освещение. Если же вам что-то непонятно, пишите мне!

Неправильная схема подключения нулевого провода люстры

  1. Распаковываем люстру. Плафоны нам пока не нужны, так что можете убрать их в сторону. Возьмите основание, которое обычно состоит из чаши произвольного размера и формы, нескольких металлических трубок, внутри которых проходят провода, декоративных деталей и патронов, в которые будут устанавливаться лампочки.
  2. На фотографии показан пример простейшей люстры с двумя проводами. Нет, по факту проводов будет больше (по 2 на 1 патрон), поэтому нас интересует лишь их цветовая маркировка. То есть мы видим три коричневых и три синих провода. Это классические плюс и минус или фаза и нуль, требующиеся для запитки электрического прибора.

Как соединить все провода правильно – подробное руководство по монтажу

Итак, мы с вами разобрались в теоретической части. Теперь давайте рассмотрим процесс установки всей цепи на наглядных примерах. Разобьем мы эту главу на две части – монтажную и электротехническую.

Прокладка провода, монтаж выключателя

Как Подключить Светильник на Двойной Выключатель • Техника безопасности

Начнем мы с самого основного – прокладки проводов. Представим, что вам требуется все развести с самого нуля. Для работы вам понадобится следующий набор инструмента. Мы будем перечислять приборы и тут же описывать порядок работ, не отступая от пошаговой схемы.

Шаг 1. Вырезание отверстия под выключатель.

Совет! Есть и другие способы добиться нужно результата. Но не суть – сейчас нам важен этап и вариант его осуществления.

Цены на популярные модели штроборезов

За неимением штробореза все можно сделать и болгаркой. Работа подобного характера всегда выполняется в перчатках, очках и респираторе. Пробовать выбивать штробу перфоратором не стоит, так как она не получится глубокой, повредится штукатурка и будет сложнее потом все замазать.

Если стены у вас каркасные, то штроба не потребуется вовсе, так как провода прокладываются еще до их обшивки внутри конструкции – их концы потом нужно просто достать из проделанного отверстия.

Берем трехжильный провод, сечение которого будет соответствовать планируемым нагрузкам, и прокладываем его в штробе. При этом его нужно фиксировать, чтобы он не вываливался. Используют для этого специальные клипсы, куски провода, прибиваемого к стене и раствор гипса, как на фото ниже. Концы провода выводятся в коробки – распределительную и выключателя.

Коробка от выключателя при помощи того же гипса муруется в стену так, чтобы ее края были вровень с плоскостью стены.

Затем берем наш выключатель и снимаем с него лицевую панель. На обороте изделия будет маркировка, которая поможет вам разобраться, где, какой контакт находится.

Зачищаем концы жил провода от изоляции по 1,5-2 см. Одну из них вставляем в неподвижный контакт и фиксируем винтовым соединением. Обязательно запомните цвет провода, а еще лучше его второй конец в распределительной коробке отметьте как основную фазу.

Остальные две жилы соединяем с оставшимися клеммами в любом порядке.
