Как правильно подключить трехклавишный выключатель света
Трехклавишник сделан в виде коробки из изолятора. Он изготовлен из пожаробезопасной пластмассы. В коробе есть механизм, отвечающий за размыкание и замыкание контактов. Там же установлены клеммы для включения кабеля. В него входят 1 центральный провод и 3 после размыкания. Они идут на лампы.
Дополнительно присутствует механизм крепления и наружные элементы. Они предназначены для защиты и декора. Это рамочная панель из пластика и клавиши. Детали просто снимаются и монтируются на защелках.
Для монтажа освещения 3 комнат или люстры с 3 лампочками нужно подготовить проводку и отверстие для посадки тройного выключателя на три лампочки.
Трехклавишный выключатель: схема подключения, инструкция по монтажу
- На корпусе отсутствуют царапины, вмятины и повреждения.
- Клавиши срабатывают легко и не заедают.
- Включение 1 клавиши сопровождается щелчком.
- Сердцевина и ее зажимы функционируют исправно.
Комментарии:
Как ни крути — три клавиши в одном штатном месте — чрезмерно много. Неудобно пользоваться, неудобно подключать. Одно сплошное неудобство
Читайте также: DKC Клеммный зажим. Двухуровневый. Пружинный. 2,5 кв.мм. Верхний уровень проходной, нижний разомкнутый. Для установки электронных компон ZHD441GR
Igor, согласен. Такой выключатель можно использовать только в качестве временного средства, да и то я не представляю случаев, когда он может понадобиться. Люстра с 7 лампами? Или когда?
Кто-то же их использует, раз продаются. А статья годная. Рассказано все четко и подробно что и для чего подключается и как применять. А люстры с 7 лампами действительно — далекое прошлое…
А можно ли подключить выключатель с розеткой в одном корпусе так, чтобы при нажатии на одну из клавиш отключалась подача электричества на розетку?
Uri, нет, если все сделано в одном корпусе, то там все уже распаяно. Нужно перепаивать.
Uri, нежелательно так делать, особенно если в розетку вы собираетесь включать мощный потребитель. например водонагреватель. Выключатель не рассчитан на такую нагрузку и в скором времени выйдет из строя
Где использовать? У меня прихожая переходит в Г-образный коридор и стоят две лампы (в прихожей и коридоре). Включается всё одним выключателем, а третий выключатель подключает диод к лампе в коридоре. Все лампы светодиодные (самодельные), поэтому включение через диод делает ночью в кривом коридоре прекрасный ночничек.
Оставить комментарий Отменить ответ
Как подключить проходные выключатели в вашем доме, советы.
Высота установки розеток в современной квартире
Популярные случаи использования трехклавишного выключателя
Вариантов великое множество, но остановиться следует на двух самых популярных решениях:
- Разводка для подключения ванной комнаты, туалета и кухни (если последняя находится далеко, на нее подключают отдельный выключатель. Вместо нее третью клавишу целесообразно употребить на освещение коридора);
- Разветвление многорожковых люстр. Это дает возможность экономии электричества, при котором возможно включить лампы в трех конкретных плафонах (или группах плафонов), таким образом направив световой поток в нужную сторону. Решение является бюджетной заменой диммирам, стоимость которых до сих пор в несколько раз превышает стоимости выключателя.
Процесс разводки кабеля и монтажа основных и сопутствующих электроустановочных приборов будет в корне отличаться. Однако схема является неизменной. Предположим для простоты, что в наличии есть три светильника.
Дока-Ас -Подключение и замена трёхклавишного выключателя с розеткой
- Подключение через один общий кабель (подходит в том случае, если общая нагрузка будет не слишком большой, рекомендуется использовать кабель на 2,5 кВт)
- Изолированная подводка от коробки двух проводов, это более надежный вариант. В случае перегорания одного из проводов, второй продолжает работу. Рекомендуется для выключателя кабель не менее 1,6 кВт, для розетки – 2,5 кВт.

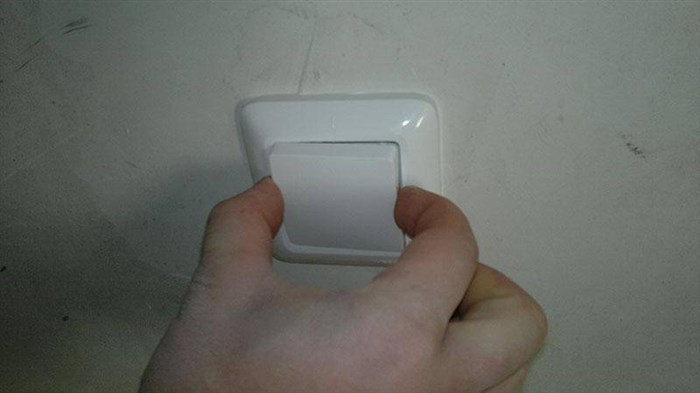

Демонтаж клавиши устройства
Для снятия клавиши в большинстве моделей выключателей достаточно задействовать пальцы
Многие задаются вопросом, как подключить трехклавишный выключатель с розеткой, чтобы работа была выполнена качественно, и все функционировало правильно. Часто при подключении блока розетки с выключателем что-то идет не так, в итоге люстра не загорается.
Рассмотрим ошибки, которые могут иметь место при подсоединении устройств:
- Розетка функционирует, а выключатель нет. Если перепутали «фазу» и «ноль», то так и произойдет. То есть на общую линию выключателя перемычкой запущена L вместо N. Для исправления ситуации необходимо все проверить индикатором и переделать;
- При монтаже соединений блока или замене старого проверяют напряжение в проводах. Часто электрики на устройство заводят отдельные проводки, и одновременно бывает два питания. Поэтому, собрав образец по схеме, нередко создается короткое замыкание;
- Две клавиши не работают до тех пор, пока не нажимают на третью. Значит, неправильно провели подсоединение «фазы». Вместо общего входа она запущена на выход третьей клавиши. Для исправления индикатором необходимо проверить напряжение контактов. Если он засветиться во всех случаях, значит, выключатель разрывает «ноль», то есть в щитке кто-то перекинул провода. Для исправления выкручивают лампочки и проверяют «фазные» проводники. Находят «ноль» (общий) и перекидывают его на центральный контакт трехклавишного выключателя;
- Электрики не рекомендуют оставлять устройство розетки в блоке, подсоединенным через одну клавишу, хотя это и удобно, так как при нажатии свет пропадает. Это объясняется тем, что в розетку часто подсоединяют различные бытовые приборы, например, фен от 1,5 до 2 кВт. Также сюда могут быть подключены удлинители или тройники. Контакты устройства не рассчитаны на такое напряжение. В лучшем случае блок отключится и перестанет работать, в худшем – произойдет возгорание.
Конструкция
В конструкции этих выключателей каких-либо особых отличий нет. Принцип их действия тот же, что и одно- или двухклавишных.
— Рама и клавиши. Изготавливаются эти элементы из специального термостойкого пластика. При помощи клавиш прибор включается и отключается.

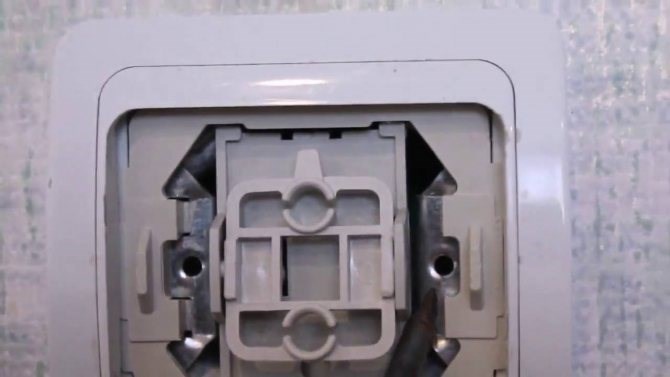

— Рабочий механизм (привод). Приводит клавиши в действие. Соединение рамы с рабочим механизмом происходит при помощи специальных защелок или винтов. В собранном виде конструкция устанавливается в монтажную коробку и специальными распорками в ней фиксируется.
Демонтаж клавиши устройства
- Если необходимо управлять из одной точки освещением сразу трех помещений, расположенных близко друг к другу, к примеру, коридора, санузла и ванной комнаты.
- При комбинированном освещении в комнате – центральном и точечном.
- Когда большая комната освещается при помощи многорожковой люстры.
- Если в комнате установлен многоуровневый потолок, выполненный из гипсокартонных листов.
- Если освещение большого коридора подразделяется на три зоны.
