Как Подобрать Пускатель Для Электродвигателя • Износостойкость механическая

Магнитный пускатель на 220 и 380В: технические характеристики и схема подключения

Несмотря на то, что принцип работы всех магнитных пускателей одинаков, отдельные виды этого устройства, имеют ряд технических различий. Для идентификации конструктивных особенностей и рабочих характеристик существует система условных обозначений данных изделий. Для примера можно взять конкретную маркировку ПМ.

ПМ12 – серия изделия. Все изделия этой серии имеют одинаковую конструкцию корпуса и исполнительного устройства. Габариты корпуса могут отличаться в зависимости от величины токовой нагрузки. Чем мощнее пусковое устройство, тем больше его размеры.

ПМ12-025 _ _ _ УХЛ _ _ (первые три цифры), 025 – номинальная нагрузка на силовых контактах – до 25 Ампер. ПМ с такой токовой характеристикой классифицируется, как магнитный пускатель 2 величины. ПМ12 в зависимости от величины могут обеспечивать работу электрических двигателей, токовый диапазон которых находится в пределах от 10 до 250 Ампер.

Таблица соответствия маркировки рабочей токовой нагрузке ПМ

ПМ12 ___ 2 _ _ УХЛ _ _ (четвертая цифра), 2 пускатель нереверсивный, снабжен тепловым реле для защиты электродвигателя от длительных токовых перегрузок при обрыве одной фазы, а также в случае заклинивания привода или приводного механизма. Назначение пускателей и наличие тепловой защиты определяется следующей системой маркировки:

Маркировки на пускателях

ПМ12 ___ _ _ 1 УХЛ _ _ (шестая цифра) исполнение по количеству блок-контактов, 1 – 2 нормально открытых (разомкнутых) и 2 нормально закрытых (замкнутых).

ПМ12 ___ _ _ _ УХЛ 2 _ (УХЛ) исполнение электроаппаратуры для умеренно-холодного климата, УХЛ 2 – предназначения для работы в помещениях без отопления или под навесом.

ПМ12 ___ _ _ _ УХЛ _ Б (Б) характеристика исполнения по износостойкости. А – 320 тыс. циклов, Б – 100 тыс. циклов, В – 30 тыс. циклов.

Для удобства среднестатистического потребителя производитель зачастую в маркировке, установленной требованиями стандартизации, дополнительно указывает номинальные токовые характеристики пускателя, вид тока, а также рабочее напряжение магнитной катушки. Ниже выделенным текстом указана нагрузочная характеристика – 25А, напряжение – 380В и переменный ток – АС.

Переменный ток обозначается символом AC, постоянный – DC. Втягивающие катушки пускателей ПМ12, в большинстве случаев рассчитаны для работы на переменном токе с напряжением 24В, 220В или 380В.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Для работы двигателя рабочий нулевой проводник N Neutral не нужен, а вот защитный PE, Protect Earth в целях безопасности должен быть подключен обязательно. Если же вам что-то непонятно, пишите мне!

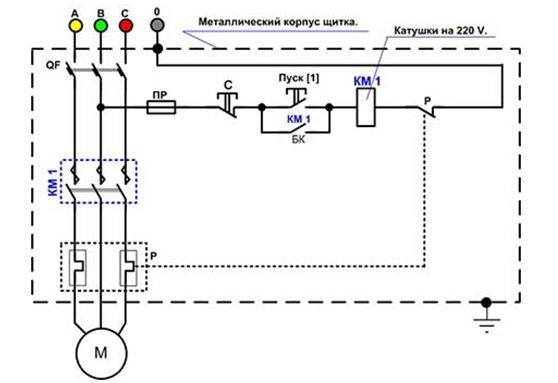

Магнитный пускатель: назначение и виды, устройство, принцип действия и схема подключения

  • Автомат включения (QF),
  • Магнитный пускатель (KM1),
  • Блокирующие контакты (БК),
  • Реле тепловой защиты (P),
  • Двигатель асинхронного типа (M),
  • Предохранительный элемент (ПР),
  • Органы управления или кнопки (Пуск, Стоп).

Устройство и принцип действия

Рисунок 1 Устройство магнитного пускателя серии ПМ12

Пластиковый корпус магнитного пускателя состоит из двух частей (2) и (3). В нижней части (3) располагается главный рабочий орган – магнитная система пускового устройства, состоящая из втягивающей катушки (6), якоря (4) и сердечника (7), набранных из Ш-образных пластин, изготовленных из электротехнической стали.

На средний керн неподвижного сердечника (7), который крепится к корпусу (3) пластиной (8), одевается втягивающая катушка (6) и возвращающая пружина (11). Для того чтобы смягчить динамическую нагрузку, между ней и железом сердечника устанавливается амортизатор (8).

В корпусе выполнены специальные направляющие пазы, по которым совершает возвратно-поступательные движения траверса (1). К траверсе жестко крепится подвижная часть магнитной системы (якорь) и мостик контактов пускателя (12)

На крайних кернах сердечника в специальных пазах крепится короткозамкнутый виток (5), обеспечивающий щадящий режим работы катушки.

В основании корпуса предусмотрен фиксатор, предназначенный для быстросъемного крепления пускателя к дин рейке.

Маркировки на пускателях

Критерии выбора

Во время выбора пускателя следует руководствоваться его базовыми техническими характеристиками, а также некоторыми конструктивными особенностями, которые и рассмотрим ниже.

Напряжение (номинальное) в коммутируемой цепи

Подавляющее большинство магнитных пусковых устройств используется для запуска асинхронных электродвигателей, имеющих коротко замкнутый ротор и рассчитанных на внутризаводское напряжение 220 В/380 В. В случае, если используются электромоторы под вольтаж 380 В/660 В (что бывает значительно реже), то и пускатель надо выбирать соответствующий им по напряжению.

Для управления электродвигателями с возможностью реверса следует приобретать специальные реверсивные пусковые устройства.

Номинальная величина тока основных контактов

Соотношение величин тока коммутационного устройства и тока подключаемой нагрузки – один из важнейших параметров при выборе пускателя. Для ПУ, производство которых ведется в соответствии с ГОСТами, применяется условное деление на классы.

Для того, чтобы произвести выбор устройства по этому параметру, можно воспользоваться следующей таблицей:

Характеристики ПМЛ

Износостойкость коммутационная

Износостойкость механическая

Количество полюсов

Напряжение катушки (номинальное)

№ двигателя Тип электротеплового реле Ip,A I,A Iy(pt),A
М1 ТРН-25 11,58 25 12,5
М2 ТРН-40 38,06 40 40
М3 ТРН-80 57,5 80 66
Схема подключения магнитного пускателя на 220В и 380В: принцип работы
Еще одним случаем, когда востребовано использование коммутаторов, является обустройство систем АВР (аварийного ввода резерва). Таким образом повышается надежность электроснабжения, поскольку существует как минимум два его источника. Правильно организовать узел ввода на АВР можно по такой схеме:
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Когда есть необходимость менять направление вращения электродвигателя, используют реверс, который базируется на блоке пускателей. Если же вам что-то непонятно, пишите мне!

Пускатель электродвигателя описание сборки схемы — ZetSila

  • Реле не имеет дугогасительных камер.
  • Реле заключено в герметичный корпус.
  • Реле рассчитано на слабый ток и чисто активную нагрузку.
  • Реле имеет переключающие контакты, а значит нормально разомкнутые и замкнутые.
  • Реле не рассчитано на подключение реактивной трехфазной нагрузки.
  • Реле может иметь от 1 до 6 равнозначных контактов, а контактор обязательно имеет 3 силовых и (как опция) 1-2 слаботочных контакта.
  • Реле не имеет дополнительных функций и контактов, а контактор может быть дополнен приставками различной установки и назначения.
  • Реле устанавливается на панель, и легко может быть заменено лишь с помощью рук. Для того, чтобы заменить контактор, нужно обесточивать оборудование и использовать отвертку.

Выбор тепловых реле обмотки 1-й скорости

1. Номинальный ток обмотки статора 1-й скорости Iн.дв

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

2. в соответствии с условием выбора Iн.тр =
Iн.дв,
выбираю тепловое реле типа

3. поскольку номинальные токи реле и двигателя не совпадают, изменяю уставку реле на +5%, что составит 52,5 А. Если не изменить ( завысить ) уставку, тепло-

вое реле при номинальном токе двигателя отключит его;

4. теперь новое значение номинального тока реле практически совпадает с номи-

Читайте также: Идеи самодельных электрогенераторов — принцип работы, лучшие проекты и особенности постройки самодельного устройства (105 фото)

Магнитный пускатель

Где можно заказать электромагнитные пускатели

За рекомендацией, как правильно выбрать поставщика коммутационной аппаратуры, мы обратились к Андрею Александровичу Грибенко, директору ВЭД «МФК Техэнерго»:

«На современном рынке представлен широкий ассортимент электротехнической продукции из разных ценовых категорий. Однако, если клиент находится в поиске ответственного поставщика, стоит отдавать предпочтение непосредственно производителям, ведь они знают свою продукцию лучше всех и способны оперативно решать вопросы транспортировки, сервисного и гарантийного обслуживания.

Кроме собственной продукции «МФК ТЕХЭНЕРГО» предлагает пускатели и дополнительные устройства «Кашинского завода электроаппаратуры», Sсhneider Electric, ABB. Мы придерживаемся политики открытости и честных цен, поэтому на сайте представлены каталог и прайс-листы на весь перечень продукции».

* Цены на оборудование взяты из открытых источников и актуальны на апрель 2022 года. Материал не является публичной офертой.

На что обращать внимание при выборе электромагнитных пускателей

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Однако, если клиент находится в поиске ответственного поставщика, стоит отдавать предпочтение непосредственно производителям, ведь они знают свою продукцию лучше всех и способны оперативно решать вопросы транспортировки, сервисного и гарантийного обслуживания. Если же вам что-то непонятно, пишите мне!

Электромагнитные пускатели: виды, характеристики и стоимость

  1. номинальный ток, определяющий массогабаритные показатели;
  2. завод-изготовитель;
  3. класс износостойкости;
  4. назначение пускателя, количество силовых полюсов;
  5. дополнительные устройства: реле, ограничители перенапряжения, приставки времени, количество дополнительных контактов;
  6. исполнение, защитные оболочки, наличие кнопок и индикации.

Схема подключения на 220 в

Любая электрическая схема подключения содержит 2 цепи, в том числе и для однофазной сети. Первая — силовая, через которую осуществляется подача питания. Вторая — сигнальная. С ее помощью происходит контроль работы устройства.

Соединенные контактор, тепловое реле и кнопки управления составляют единое устройство, которое отмечается как магнитный пускатель на схеме. Он обеспечивает надлежащее функционирование и безопасность электродвигателей при различных режимах функционирования.

Контакты для подключения питания устройства размещаются в верхней части корпуса. Они обозначаются A1 и A2. Так, для 220 В катушки подается 220 В напряжения. Порядок подключения «ноля» и «фазы» роли не играет.

На нижней части корпуса находятся несколько контактов с отметками L1, L2, L3. К ним подключается источник питания для нагрузки. Постоянный он или переменный — не важно, главное — ограничение в 220 В. Снимается напряжение с контактов T1, T2, T3.

magnitniy-puskatel shema

Вопрос 5. Выбор контакторов и магнитных пускателей
Промышленные электромоторы с частыми пусками должны поддерживать категорию AC-3, AC-4 — для переменного электротока, и DC-3, DC-4, DC-5 для постоянного.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Реле не имеет дополнительных функций и контактов, а контактор может быть дополнен приставками различной установки и назначения. Если же вам что-то непонятно, пишите мне!

Подключить электродвигатель 380 на 220 через пускатель

  1. Нормально замкнутые. Контакты замкнуты, и питание подается постоянно, отключение происходит только после срабатывания пускателя.
  2. Нормально разомкнутые. Контакты замкнуты, и питание подается, пока работает пускатель.

Схема подключения на 380 в

Стандартная схема используется в тех случаях, когда необходим запуск двигателя. Управление осуществляется при помощи кнопок «Пуск» и «Стоп». Вместо двигателя через магнитные пускатели может быть подключена любая нагрузка.

В случае питания от трехфазной сети в силовую часть входит:

Цепь управления питается от первой фазы. В нее же включены кнопки «Пуск» и «Стоп», катушка и подключенный параллельно кнопке «Пуск» вспомогательный контакт.

При нажатии на кнопку «Пуск» на катушку попадает первая фаза. После этого пускатель срабатывает, и все контакты замыкаются. Напряжение проходит на нижние силовые контакты и по ним поступает на электродвигатель.

Схема может отличаться в зависимости от номинального напряжения катушки и напряжения используемой питающей сети.

magnitniy-puskatel

Схема подключения двигателя через магнитный пускатель

Этой схеме подключения трехфазного двигателя надо уделить самое пристальное внимание. Она наиболее распространена во всем промышленном оборудовании, выпускавшемся примерно до 2000-х годов. А в новых китайских простеньких станках используется и по сей день.

Электрик, который её не знает – как хирург, не умеющий отличить артерию от вены; как юрист, не знающий 1-ю статью Конституции РФ; так танцор, не отличающий вальс от тектоника.

Три фазы на двигатель идут в этой схеме не через автомат, а через пускатель. А включение/выключение пускателя осуществляется кнопками “Пуск” и “Стоп” , которые могут быть вынесены на пульт управления через 3 провода любой длины.

Пример такой схемы – в статье про восстановление схемы гидравлического пресса, см. последнюю в статье схему, пускатель КМ0. Про выбор, устройство и характеристики электромагнитных пускателей (контакторов) – прочитайте здесь.

5. Схема подключения двигателя через пускатель с кнопками пуск стоп

Здесь питание цепи управления поступает с фазы L1 (провод 1) через нормально замкнутую (НЗ) кнопку “Стоп” (провод 2).

Если теперь нажать на кнопку “Пуск”, то цепь питания катушки электромагнитного пускателя КМ замкнется (провод 3

), его контакты замкнутся, и три фазы поступят на двигатель. Но в таких схемах кроме трёх “силовых” контактов у пускателя есть ещё один дополнительный контакт. Его называют “блокировочным” или “контактом самоподхвата”.

Когда электромагнитный пускатель включается нажатием кнопки SB1 “Пуск”, замыкается и контакт самоподхвата. А если он замкнулся, то даже если кнопка “Пуск” будет отжата, цепь питания катушки пускателя всё равно останется замкнутой. И двигатель продолжит работать, пока не будет нажата кнопка “Стоп”.

Поскольку тема с магнитными пускателями очень обширная, она вынесена в отдельную статью Схемы подключения магнитного пускателя. Статья существенно расширена и дополнена. Там рассмотрено всё – подключение различных нагрузок, защита (тепловая и от кз), реверсивные схемы, управление от разных точек, и т.д. Нумерация схем сохранена. Рекомендую.

Как Подобрать Пускатель Для Электродвигателя • Износостойкость механическая

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Для управления трехфазными асинхронными двигателями мощностью до 75 кВт в качестве пусковой аппаратуры применяются магнитные пускатели. Если же вам что-то непонятно, пишите мне!

Магнитный пускатель. Схемы подключения пускателей

  1. Невозможность регулировать тепловой ток срабатывания автомата. Для того, чтобы надежно защитить двигатель, ток отключения защитного автомата должен быть на 10-20% больше номинального рабочего тока двигателя. Ток двигателя надо периодически измерять клещами и при необходимости подстраивать ток срабатывания тепловой защиты. А возможности подстройки у обычного автомата нет(.
  2. Невозможность дистанционного и автоматического включения/выключения двигателя.

Особенности монтажа пускателя

Неправильный монтаж магнитного пускателя, может иметь последствия в виде ложных срабатываний. Чтобы избежать этого, нельзя выбирать участки, подверженные вибрации, ударам, толчкам.

Конструкционно МП устроен так, что его можно монтировать в электрощите, но с соблюдением правил. Устройство будет работать надежно, если местом его установки будет поверхность прямая, плоская и расположенная вертикально.

Тепловые реле не должны подвергаться подогреву от посторонних источников тепла, что отрицательно скажется на функционировании устройства. По этой причине их нельзя размещать в местах, подверженных нагреву.

Читать также: Как правильно точить кухонные ножи бруском вручную

Устанавливать магнитный пускатель в помещении, где смонтированы устройства с током от 150 А, категорически нельзя. Включение и выключение таких устройств провоцирует быстрый удар.

Чтобы не допустить перекоса пружинных шайб, находящихся в контактном зажиме пускателя, конец проводника загибают П-образно или в кольцо. Когда нужно подключить 2 проводника к зажиму, нужно чтобы их концы были прямыми и находились по две стороны зажимного винта.

Включению в работу пускателя должен предшествовать осмотр, проверка исправности всех элементов. Подвижные детали должны перемещаться от руки. Электрические соединения нужно сверить со схемой.

Как Подобрать Пускатель Для Электродвигателя • Износостойкость механическая

Какой тип пускателей электродвигателей существует?

По сути, существуют и применяются на практике несколько типов пускателей электродвигателей. Однако наиболее широко применяемыми устройствами такого рода считаются два типа:

Ручные устройства, соответственно, управляются вручную. Ручной пускатель электродвигателя отличается простотой системы и эксплуатации. Конструкция содержит кнопку (или поворотную ручку), посредством которой включается или выключается рабочее оборудование.

Кнопка имеет механические связи, через которые размыкаются или замыкаются контакты (запускается или останавливается мотор). Существующие особенности ручного стартерного устройства в некотором смысле делают предпочтительным выбор именно этой системы по сравнению с другими имеющимися типами.

Магнитный пускатель электродвигателя представляет популярную в пользовательской сфере конструкцию, которая работает от электромагнита. То есть токовая нагрузка на мотор передаётся посредством низкого, безопасного напряжения, по сравнению с питающим двигатель напряжением.

Как и другие типы пускателей электрических двигателей, магнитный пускатель электродвигателя также имеет контактор и реле перегрузки для защиты устройства от чрезмерного течения тока или от перегрева.

Пускатель электродвигателя описание сборки + схемы

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Электромагнитные пускатели ПМЛ 1100, ПМЛ 2100, ПМЛ 3100, ПМЛ 4100 магнитные пускатели ПМЛ, контакторы ПМЛ предназначены для пуска и останова асинхронных двигателей с короткозамкнутым ротором. Если же вам что-то непонятно, пишите мне!

Бонус

  • Американской лаборатории техники безопасности (UL),
  • Канадской ассоциации стандартов (CSA),
  • Международной электротехнической комиссии (IEC),
  • Национальной ассоциации производителей электрооборудования (NEMA).

Схемы подключения пускателей электродвигателей

Независимо от типа рассматриваемых устройств, при подключении аппаратуры под эксплуатацию, учитываются две схемы системы в целом:

Отмеченная в списке первой, силовая цепь является схемой, питающей током обмотки статора. Фактически этой схемой обеспечивается передача электроэнергии через контакты стартерного устройства, через реле перегрузки, на клеммы мотора. То есть полный ток двигателя передаётся по силовым (главным) цепям контактора.

Вторая часть — схема управления, включает в работу или выключает из работы сам контактор. Схема управления питает напряжением катушку контактора, которой создаётся электромагнитное поле. Создаваемым электромагнитным полем приводится в движение металлическое основание, на котором закреплены силовые контакты.

Таким движением контактная группа пускателя электродвигателя устанавливается в замкнутое положение. То есть замыкается силовая цепь передачи энергии на двигатель. Благодаря схеме управления становится допустимой организация дистанционного управления включением/отключением оборудования.

В свою очередь схема управления мотором предполагает подключение одним из двух способов:

Первый метод списка считается наиболее часто применяемым при подключении схемы управления. В этом случае для подключения управляющей цепи используется пилотное устройство:

Вторая методика несколько отличается от первой тем, что здесь при подключении схемы управления используется выключатель с функцией самовозврата.

Схема управления пускателем электродвигателя как таковая допускает подвод питания одним из трёх способов:

Если для первого варианта используется тот же источник питания, что обеспечивает энергией мотор, во втором варианте применяется отдельный питающий схему модуль. Для третьего варианта, как понятно из наименования, используется понижающий трансформатор.

Пускатель электродвигателя описание системы + резисторы в цепи ротора

Подключение электродвигателя по схеме звезда и треугольник

Применяются основные способы подключения к сети трёхфазных электродвигателей: «подключение звездой» и «подключение треугольником».

При соединении трёхфазного электродвигателя звездой, концы его статорных обмоток соединяются вместе, соединение происходят в одной точке, а на начала обмоток подаётся трехфазное напряжение (рис 1).

При соединении трёхфазного электродвигателя по схеме подключения «треугольником» обмотки статора электродвигателя соединяются последовательно таким образом что конец одной обмотки соединяется началом следующей и так далее (рис 2).

Клеммные колодки электродвигателей и схемы соединения обмоток:

Магнитный пускатель

В связи с этим целесообразно (особенно для электродвигателей с большей мощностью) подключение по схеме звезда — треугольник; первоначально запуск осуществляется по схеме звезда, после этого (когда электродвигатель «набрал обороты»), происходит автоматическое переключение по схеме треугольник.

Подключение напряжения питания через контакт NC (нормально закрытый) реле времени К1 и контакт NC К2, в цепи катушки пускателя К3.

После включения пускателя К3, своими нормально-замкнутыми контактами размыкает цепи катушки пускателя К2 контактами К3 (блокировка случайного включения) и замыкает контакт К3, в цепи питания катушки магнитного пускателя К1, который совмещен с контактами реле времени.

При включении пускателя К1 происходит замыкание контактов К1 в цепи катушки магнитного пускателя К1 и одновременно включается реле времени, размыкается контакт реле времени К1 в цепи катушки пускателя К3, замыкает контакт реле времени К1 в цепи катушки пускателя К2.

Отключение обмотки пускателя К3, замыкается контакт К3 в цепи катушки магнитного пускателя К2. После включение пускателя К2, размыкает своими контактами К2 в цепи катушки питания пускателя К3.

Схема управления

На начала обмоток U1, V1 и W1 через силовые контакты магнитного пускателя К1 подаётся трехфазное напряжение. При срабатывании магнитного пускателя К3 с помощью его контактов К3, происходит замыкание, соединяя концы обмоток U2, V2 и W2 между собой обмотки двигателя соединены звездой.

Через некоторое время срабатывает реле времени, совмещённое с пускателем К1, отключая магнитный пускатель К3 и одновременно включая К2, замыкаются силовые контакты К2 и происходит подача напряжение на концы обмоток электродвигателя U2, V2 и W2. Таким образом электродвигатель включается по схеме треугольник.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
К сожалению, достать их сейчас проблематично, но существует множество других современных конденсаторов ничем не хуже первых. Если же вам что-то непонятно, пишите мне!

Разновидности и типы

  • АС-1 – нагрузка пускателя активная или мало индуктивная.
  • АС-3 – режим прямого пуска электродвигателя с короткозамкнутым ротором, отключение вращающегося двигателя.
  • АС-4 – пуск электродвигателя с короткозамкнутым ротором, отключение неподвижных или медленно вращающихся двигателей, торможение противотоком.
Понравилась статья? Поделиться с друзьями:
✨Мир света
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
