Как правильно пользоваться мультиметром

Все мультиметры или мультитесторы делятся на две большие подгруппы:

  1. Аналоговые. Они выполнены в виде шкалы и стрелки. При работе с таким прибором надо учитывать показатели установленного предела, в котором прекрасно разбирается профессиональный электрик.
  2. Цифровые. Современные варианты, показывающие значение на цифровом дисплее, с ручкой переключения параметров или кнопочным управлением. В продвинутых вариантах есть функции снятия параметров емкости конденсатора, частоты и продолжительности импульсов.

Важно! В условиях сильных радиопомех, зашумленности сигнала используют только аналоговый вариант, чтобы получить точные значения.

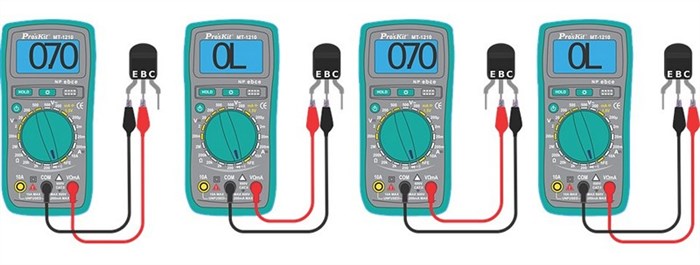

Цифровые мультиметры

Как пользоваться мультиметром пошаговая инструкция
Кстати, у меня было опасение, что прокалывание проводов могут плохо сказаться на них, но я переживал зря – проколы на изоляции совершенно не видны и вряд ли могут привести к коррозии.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Последним фактором стала цена пробника он не совсем копеечный, как многочисленные китайские приборы, значит его качество должно быть получше. Если же вам что-то непонятно, пишите мне!

Как пользоваться тестером, как померить напряжение сети

  1. Поставьте щупы в соответствующие гнезда «COM» и «VΩmA», а ручку управления поверните на ACV (750 В).
  2. Поочередно включите щупы в розетку, при этом не имеет значения, какой куда вставлять.
  3. Если на экране высветилось значение в пределах 200–220 В, это считается хорошим показателем.

Как применять аналоговый мультитестер

Аналоговый тестер использует общий индикатор отображение снятых показателей. На шкале за стрелкой есть несколько делений: для вольт, ампер и Ом.

Работает тестер по принципу преобразования измеряемых данных в электричество, которое создает магнитное поле, которое в свою очередь передвигает стрелку. При этом коммутация входных разъемов и управление режимами функционирования схемой реализуется при помощи многофункционального переключателя с кнопочками. Подобная «ручка» предусмотрена и на цифровых модификациях.

Инструкция по применению аналогового тестера

Разберем, как пользоваться стрелочным мультиметром и настроить его на работу:

  1. Проверить элементы питания, воспользовавшись специальным режимом.
  2. Сделать калибровку «нуля». Для этих целей есть подстроечный резистор, ручка которого выведена на переднюю панель. Он же применяется при переходе с одного на другой диапазон. Например, меняя положение от 10 Ом к 10 Мом, разброс составляет до 25% длины шкалы.
  3. Выставить переменное или постоянное напряжение. (В составе прибора имеется диодный выпрямитель, так как магнитная головка стрелочного индикатора функционирует лишь при постоянном токе).
  4. Активировать шунт, который помогает измерять сопротивление в широких диапазонах на чувствительном механизме стрелки.
  5. Чтобы выбрать величину измерения надо подключать прибор к правильным разъемам, при этом надо соблюдать коммутацию. Если не выполнять все правила подключения к каждому участку цепи, где разная сила тока, то мультиметр выйдет из строя.
  6. Соединение прибора и цепи осуществляется при помощи щупов или зажимов, похожих на крокодилов, которые и получили соответствующее название.

Важно! В процессе работы нельзя касаться оголенных контактов голыми руками, даже если напряжение кажется безопасным.

ДТ 838

Принцип действия

В цифровых приборах размещена текстолитовая печатная плата, на которой расположена цифровая микросхема, отвечающая за обработку полученных данных. Для работы электросхемы и экрана цифровые устройства питаются от батарей или от внешнего источника питания.

Цифровые мультиметры обладают меньшей погрешностью измерений и имеют более точные показатели, чем их аналоговые коллеги.

На передней панели мультиметра имеется переключатель, который выбирает режим измерений. Переключатель задает масштабный коэффициент, определяющий значение на шкале устройства.

Равномерная шкала очень чувствительная к перегрузкам, поэтому на переключателе сначала устанавливают большое значение масштабного коэффициента, который постепенно уменьшают. Логарифмическая шкала лишена этого недостатка и имеет диапазон значений от нуля до бесконечности.

Таким образом, основными узлами мультиметров являются:

Доработки и тюнинг ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
После изучения основ измерения мультиметром и освоения работы методом исключения, любой человек может самостоятельно диагностировать и починить неисправность в проводах. Если же вам что-то непонятно, пишите мне!

Как прозвонить проводку в машине мультиметром: устройство, порядок действий при диагностике кабеля

  • Мультиметр настраивается переключателем на измерение напряжения.
  • Щуп мультиметра присоединяется к массе машины или на минус аккумуляторной батареи. Особенностью питающей пары в автомобиле является то, что минусовый кабель или очень короткий, или вообще отсутствует.
  • Оставшийся щуп касается подводящего кабеля. Провод должен быть отсоединен от клеммы устройства.

Прозвонка проводов

Случается, что сама измерительная система неисправна. Для проверки концы щупов измерительного устройства соприкасаются. Если устройство работоспособно, то индикатор отобразит ноль или слегка отклонится. Небольшое отклонение указывает, что щупы и клеммы имеют свое маленькое сопротивление.

Если мультиметр имеет звуковой сигнал, то прибор устанавливается в режим зуммера. Это делается постановкой переключателя на соответствующий значок на корпусе тестера.

  • Раздастся зум, если проводка не повреждена.
  • Кабель может быть исправен, но очень большой длины. В этом случае сопротивление проводника будет гораздо больше, чем-то, при котором срабатывает звуковой сигнал. На помощь придет дисплей и отобразит значение сопротивления.
  • Если на индикаторе высветилась единица, то величина сопротивления выше, чем допустимый диапазон шкалы мультиметра. Надо перейти в другой диапазон и повторить замер.
  • В случае неисправности проводника, мультиметр не произведет никаких действий.

При замерах мультиметром нельзя допускать контакта человеческого тела со щупами и проводами, где нет изоляции.

Как Пользоваться Тестером Напряжения в Автомобиле • Проверка бронепровода

Режимы работы

Для измерения определенной характеристики нужно выставить правильный режим работы. С помощью кругового переключателя выбирается один из вариантов для нахождения:

  • напряжения переменного тока — ACV;
  • силы постоянного тока — DCA;
  • напряжения постоянного тока — DCV;
  • коэффициента усиления транзистора — hFE;
  • режим проверки диодов — графический знак «диод»;
  • электрического сопротивления — Ω.

Питание подключается поворотом диска или кнопкой «power». В некоторых мультиметрах кнопками активируется подсветка или заморозка экрана («hold»). Если на основном переключателе не предусмотрены раздельные шкалы для измерения переменного и постоянного напряжения или силы тока, то с помощью специальной кнопки можно установить нужный режим.

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

Для определения емкости конденсатора на корпусе может быть отдельный выход. На шкале прибора выделяется блок, обозначенный Fcx.

Как Пользоваться Тестером Напряжения в Автомобиле • Проверка бронепровода

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Есть провод цел, то раздается звуковой сигнал, а если сигнала нет, то щупом следует протыкать изоляцию и приближаясь к контакту с крокодилом таким путем и обнаруживается место обрыва. Если же вам что-то непонятно, пишите мне!

Автотестер универсальный как пользоваться — ПК Знаток

  • функциональность;
  • погрешность в пределах 0,1-1% в зависимости от разрядности прибора;
  • удобная подача информации на цифровой дисплей, включая установленный режим и единицы измерения;
  • работоспособность в любом положении;
  • изменение полярности не вызывает искажения значения напряжения, оно указывается со знаком минус.

Как измерять: подробная инструкция

Напряжение

При работе с электрической цепью под напряжением требуется соблюдать осторожность.

Первый шаг — установить режим работы и диапазон величин. Для этого нужно знать, постоянный или переменный ток в цепи. Диапазон рекомендуется сначала выставить по максимуму (если напряжение неизвестно) или выше границы действующего потенциала. Для сети 220 В это 600 или 750 В.

Второй шаг — черный щуп подключить к гнезду СОМ, красный к разъему для определения напряжения.

Как Пользоваться Тестером Напряжения в Автомобиле • Проверка бронепровода

Третий — непосредственно измерение. Для этого завести концы проводов в гнезда розетки или, например, к полюсам батарейки.

На экране высветится значение напряжения в вольтах. Зафиксировать число можно нажатием кнопки HOLD (при наличии). Это очень удобная функция, особенно если измерений много.

При несоблюдении полярности величина будет со знаком «минус». В цифровых мультметрах, в отличие от стрелочных, это не критично.

Сопротивление

Мультиметр позволяет определить сопротивление в элементах, участках цепи или простейших электрических приборах без подачи напряжения. Такие замеры неопасны, так как обесточенные объекты не создают угрозы.

  1. Выставить переключателем нужный режим в максимальном диапазоне.
  2. Подключить провода к соответствующим разъемам.
  3. Проконтролировать состояние прибора. Для этого соединить концы щупов между собой. Дисплей покажет «0» или незначительное сопротивление самих проводников, которое учитывается при высокоточных расчетах.
  4. Измерить сопротивление прикосновением к выводам исследуемого объекта. Часто для этого пользуются зажимами «крокодил». Работать будет удобнее, а показания точнее.

Прибор автоматически выдает значение сопротивления в Ом. Для правильного результата достаточно 2 попыток.

Если цепь разомкнута и нет контакта, на дисплее появится единица.

Сила тока

Для того, чтобы измерить силу тока в цепи, нужно встроить прибор в цепь, то есть последовательно.

Оптимально, если возможно подключить провода к разборным разъемам. В противном случае потребуется изготовить какое-либо приспособление. Удобно использовать обычный электрический провод с вилкой на одном конце и двойной розеткой на другом.

Важно правильно разнести провода: фазу на контакт одной розетки, 0 — другой, а между оставшимися контактами установить перемычку. Для определения силы тока к первой розетке подключают нагрузку, ко второй — тестер. Цепь замыкается, и на экране мультиметра появляется искомое значение.

Recommendations

Comments 70

Как Пользоваться Тестером Напряжения в Автомобиле • Проверка бронепровода

вообще недоверяю пробникам покупным сделаных из корпуса вилки прикуривателя…
у меня своя схема «вечного»пробника, которая никогда еще не подводила. два диода, два светодиода, два сопротивления, и акб на 4-6вольт от автономной сирены

Про окислившийся и разрушившийся провод внутри изоляции:

Только с лампочками можно полевую сборку в модуле спалить. Аккуратно надо с ними.

Не все там в коментах восхищались, я сразу сказал, что он фуфло и привел пример, что из-за блока предохранителей на насос приходило только 10В, а эта хрень показала бы, что напряжение есть.

Имелось виду подавляющее большинство, те кто не в теме.

Полностью согласен с каждым написанным Вами словом.

Среди приборов автоэлектрика не увидел лампочки 220 В 80-100 Вт с разрывом одного провода для диагностики стартеров на предмет определения точки замыкания (щеточного узла и проч.) на массу. Применяется ли такой вариант?

Со стартерами, равно как и с их диагностикой проблем не было. И этот метод я не знал, можете рассказать по подробнее?

Отличный пробник, уже штук тридцать стер)) у меня они как расходник. Один минус на 24в взрываются батарейки, не на долго хватает. Просто надо с головой подходить к любой проверки тестером.

Каждому инструменту — свое место в работе. И мультиметр нужен, и контролька, и светодиодный, и постолограф.

Как пользоваться мультиметрами: DT830B, DT832, DT838, DT9205A
В этом случае начинают проверку устройств, не входящих в стандартную комплектацию автомобиля, и места, где проводка входит в состав подвижных механических узлов.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Опытные мастера выявляют зоны с падением силы тока, ориентируясь на показания мультиметра при поочередно вынутых предохранителях. Если же вам что-то непонятно, пишите мне!

Как пользоваться мультиметром: подробная инструкция для начинающих

Правила выставления режимов

Автоматический мультиметр определяет диапазон самостоятельно и выдает на экран готовые данные.

Чтобы провести измерения, необходимо предварительно ознакомиться с инструкцией. При работе важно учитывать диапазон измерений и характер тока.

Измерение напряжения

Как Пользоваться Тестером Напряжения в Автомобиле • Проверка бронепровода

  • Переводят переключатель в позицию ACV.
  • Подключают щупы к гнезду COM к разъему VΩmA.
  • Выбирают примерный диапазон. Если сделать это сразу не удается, сначала выставляют самый большой – 750В. Если на экране после измерения появляется меньшее значение, диапазон уменьшают последовательно до 200В и до 50В, чтобы повысить точность.
  • Если измеряют напряжение в сети с постоянным током, сразу выставляют 20В.

Измерение силы тока

  1. Устанавливают черный провод к разъему COM и определяют примерную силу тока по показателям источника питания.
  2. Если это невозможно, сначала красный щуп вставляют в гнездо 10А, то есть для измерения тока с большей силой.
  3. Если данные на экране ниже заявленного диапазона, штекер переключают в разъем VΩmA и повторяют измерение в диапазоне до 200 мА. Если величина еще меньше, переключают регистр.

При измерении силы тока прибор подключают последовательно.

Измерение сопротивления

Перед замером отключают питание цепи. Щупы ставят в разъемы COM и VΩmA. Переводят переключатель в любой диапазон сектора Ω. Прикладывают контакты к фрагменту цепи или элементу и получают сопротивление.

Если на табло появляется 1 или OL, нужно перевести переключатель в более высокий диапазон. Если индикатор показывает 0, в более низкий.

Прозвонка проводов

Важный режим тестера – прозвонка. Он позволяет быстро установить, есть или нет разрыв в цепи. Для этого отключают питание измеряемого участка цепи, устанавливают щупы в стандартное положение – COM и VΩmA, и касаются контактами 2 точек схемы.

Если цепь замкнута, включается звуковая индикация. Если есть разрыв, прибор молчит.

Для ремонтных и строительных работ внутри здания более чем достаточно бытовой версии прибора с разрядностью в 3,5 и погрешностью до 10 %. Такой мультиметр работает с хорошей точностью, но его стоимость остается доступной.

Как правильно пользоваться мультиметром: подробная инструкция
Экран покажет температуру среды в градусах Цельсия или по Фаренгейту в зависимости от выбранных единиц.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Сам пробник легкий, небольшого размера, из недорого пластика, собран добротно на один болт с гайкой , без перекосов и больших щелей. Если же вам что-то непонятно, пишите мне!

Прозвонка цепи

  • Диапазон измерения – диапазон величин, который в состоянии зарегистрировать прибор. При переходе за границы мультиметр отображает значок OL – перегрузка.
  • Разрешение – наименьшее значение показателя, которое может обнаружить и зарегистрировать мультиметр. Параметр может изменяться. Например, после измерения показателя в большем диапазоне хотят его уточнить и повторяют измерение в меньшем диапазоне при условии, что величина оказывается в пределах выбранной шкалы. При этом разрешение увеличится.
  • Разрядность – диапазон эксплуатации прибора. Мультиметр используют для оценки разных параметров, но при этом наличествует только 1 шкала. Чтобы отобразить данные, необходимо переводить мультиметр в диапазон с более высокими или низкими значениями. Наиболее популярный бытовой вариант прибора – 3,5 разрядный. Это означает, что мультиметр отображает 3 полноценных разряда – от 0 до 9 любой единицы, и еще 1 разряд неполный, с ограниченным диапазоном.
  • В цифровых моделях разрядность чаще заменяют другим показателем – отсчетами. Чем больше отсчетов, тем лучше разрешение.
  • Прецизионность – способность воспроизводить близкие показатели. Высокая прецизионность связана с низкой погрешностью.
  • Погрешность – максимально допустимое отклонение при измерении. Выражается в процентах. Для разных диапазонов погрешность разная. Этот параметр важен при калибровке точного оборудования.

Подробнее об измерении силы тока

В принципе, все, кто учил в школе физику, знает, как измерить силу тока на участке цепи. Необходимо пропустить ток через прибор: то есть, включить его в разрыв цепи. В лабораторных условиях это просто, там выверенные параметры и прибор с запасом прочности. А как, к примеру, проверить утечку тока на автомобильном аккумуляторе?

Для такой работы подойдет не каждый тестер. Предел измерения силы тока, как минимум, должен превышать мощность ламп головного света. Например, у вас в фарах галогенки по 55 Вт. Суммарная мощность 110 Вт, делим на напряжение 12 вольт, получаем значение около 10 ампер. Значит, на бытовом тестере должен быть режим измерения постоянного тока с пределом в 20 ампер.

Далее — стандартное включение (как в школьной лаборатории):

  • Отключаем минусовой провод (массу) от аккумулятора.
  • Надежно соединяем минусовой измерительный кабель тестера, с минусовой клеммой АКБ.
  • Плюсовой измерительный кабель прибора соединяем с минусовым проводом автомобиля.

Видим ток утечки при отключенных потребителях. Если он измеряется амперами, поочередно извлекаем предохранители, и находим узел, который дает паразитную нагрузку.

Нулевого тока быть не должно: под постоянным питанием находится бортовой компьютер, магнитола, сигнализация (при наличии). Но это десятки миллиампер. Если значение на порядок выше — тестер поможет найти проблемный участок.

Мультиметр

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Аналоговый инструмент включает стрелочный микроамперметр с набором шунтов для измерения тока и комплектом добавочных резисторов, позволяющих измерить напряжение. Если же вам что-то непонятно, пишите мне!

Устройство и принцип работы

  • Перед началом работ прочитайте в инструкции раздел «безопасность».
  • Убедитесь в целостности корпуса, а также в том, что соединительные винты полностью закручены. Во многих приборах для замены элемента питания требуются разобрать корпус. Многие пользователи затем просто защелкивают половинки, забывая зафиксировать винты.
  • Проверьте надежность соединения измерительных кабелей в разъемах. Для этого достаточно с небольшим усилием потянуть провод, удерживая в руках изолятор.
  • При работе с напряжением, большим, чем 60 вольт, не держите оба измерительных провода разными руками. Выполняя это простое требование, вы обезопасите себя от поражения электрическим током вдоль так называемые «линии смерти»: рука-сердце-рука.

Как правильно выбрать мутьтиметр

Однозначная рекомендация для тех, кто не увлекается радиоэлектроникой — базовый цифровой тестер серии 830, 832 или 182. Его цена — несколько сотен рублей. Единственный недостаток такого прибора — малый диапазон измерения силы тока. Тем не менее, для бытовых измерений его хватит с запасом.

Если вы самостоятельно обслуживаете автомобиль — следует выбрать модель в крепком прорезиненном корпусе, с пределом измерений по току не ниже 10 ампер.

Тестер 10

Такой прибор будет стоить порядка 1000 руб., но запас прочности у него выше.

Приобретение стрелочных тестеров сегодня не имеет смысла. Разве что для специфических задач, когда необходимо следить за некими импульсами в реальном времени.

Советы и рекомендации

  1. Когда используется аналоговый (стрелочный) мультиметр, его нужно ставить на ровную поверхность и избегать любых вибраций вблизи от прибора. В противном случае его показатели дадут погрешность.
  2. Никогда не оставляйте измерительный аппарат включённым, его батарея быстро разрядится. Если на мультиметре не предусмотренна кнопка OFF, значит, нужно выставлять положение для измерения напряжения.
  3. Старайтесь не трогать руками концы щупов, если они загрязнятся, то будет погрешность в показателях.
  4. Прежде чем производить какие-то действия с мультиметром, просчитайте каждый свой шаг без спешки. Ошибившись, ваши снятия замеров могут остаться незавершёнными из-за поломки прибора.

Теперь вы знаете как правильно использовать мультиметр, но никогда не пренебрегайте его настройками, в соответствии выставляя его на нужные показатели. С помощью подобных приборов вы с лёгкостью сможете подружиться с электричеством. Удачных вам поисков неисправности в электросетях.

Как правильно пользоваться мультиметром

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Понятное дело, что фаза не может быть заведена на заземляющие контакты розетки, стало быть, она в одном из рабочих отверстий. Если же вам что-то непонятно, пишите мне!

Измерение опасного напряжения

  1. Способ проверки скрытой проводки. Выставите на мультиметре функцию прозвонки диодов. Теперь нужно подойти к распределительному щитку с автоматами. С помощью индикаторной отвёртки необходимо найти фазу, включив предварительно все автоматы. Найденную фазу маркируйте изолентой.
Понравилась статья? Поделиться с друзьями:
✨Мир света
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
