Замена тэна в стиральной машине Electrolux своими руками

В СМА работоспособность узлов и деталей контролирует автоматика. Если на дисплее появился код ошибки, соответствующий отсутствию нагрева воды, это значит, что возникли проблемы с ТЭНом. Признаками дефекта являются:

  1. Отсутствие нагрева при выполнении программы, предусматривающей стирку при температуре более 30°С. После заполнения бака на дисплее высвечивается код ошибки. СМА прекращает выполнение программы. В режимах, не требующих нагрева, машинка работает без замечаний.
  2. Отключение автомата питания розеток после включения нагревателя. Свидетельствует о коротком замыкании на силовом участке цепи питания ТЭНа. В СМА, имеющих режим самодиагностики, неисправность выявляется сразу и отключения автомата не происходит.
  3. Срабатывание устройства защитного отключения. Происходит при утечке тока более 10-15 мА в зависимости от уставки УЗО. Неисправность может не проявиться при самодиагностике, а возникнуть после нагрева элемента.

Точную причину поломки ТЭНа устанавливают после демонтажа.

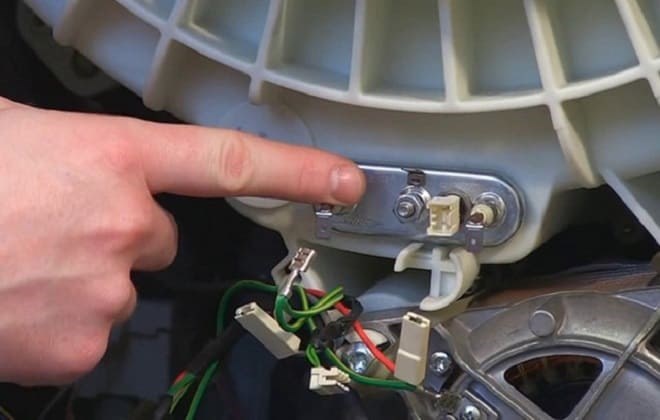

Место расположения ТЭНа

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Если вы все же не ошиблись с установкой программы, а вода все равно не нагревается, то можно сделать вывод о неисправности ТЭНа. Если же вам что-то непонятно, пишите мне!

Замена ТЭНа в стиральной машине. Статьи о ремонте стиральных машин

  • отключить СМА от сети;
  • перекрыть подачу воды и отсоединить шланг;
  • вынуть лоток дозатора порошка;
  • демонтировать хомут крепления уплотнителя загрузочного люка;
  • протолкнуть резиновую деталь внутрь барабана;
  • отсоединить провода от панели управления и привода защелки люка;
  • выкрутить саморезы в верхней и нижней частях панели;
  • приподнять деталь и движением на себя снять с крючков.

Расположение ТЭНа в стиральных машинах зависимости от марки

Поскольку ТЭН всегда находится в воде, он располагается в нижней части барабана. При этом доставать этот элемент у разных моделей необходимо по-разному. Добраться до ТЭНа, чтобы заменить его можно следующими способами:

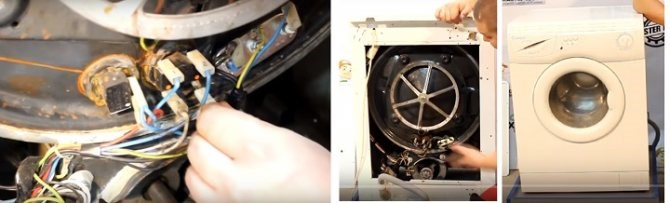

На фото можно увидеть разные варианты расположения элементов.

У таких машин как Самсунг, Бош или Веко, ТЭН располагается как сзади, так и впереди бака. Чтобы определить, какую крышку стиральной машины следует снимать, необходимо начать осмотр с задней стенки.

Когда крышка сзади машины полногабаритная, либо занимает почти всю заднюю стенку, то с большой вероятностью можно судить о том, что нагревательный элемент находится сзади бака. И чтобы добраться до него, необходимо открутить все винты, которые расположены вдоль периметра задней крышки.

Когда крышка на панели машины занимает небольшую ее часть, то, как правило, она необходима для доступа к ремню. А поменять ТЭН можно через переднюю панель, поскольку он крепится впереди бака. В случае сомнений, можно сначала снять крышку сзади машины, чтобы убедиться.

Снять ТЭН со стиральной машины Индезит, Аристон, Атлант, Candy и ряда других моделей можно только сняв заднюю панель. Чтобы добраться до нагревательного элемента, нужно открутить все винты, используемые для крепления крышки.

У некоторых машин с фронтальной загрузкой подобраться к ТЭНу можно, сняв нижнюю панель на лицевой стороне. Чтобы ее снять, нужно открутить пару винтов, расположенных сбоку.

Для смены нагревательного элемента у моделей с вертикальным типом загрузки, нужно снять левую или правую боковую панель. Она, как правило, закреплена с помощью нескольких винтов к задней панели и с использованием одного винта снизу спереди машины.

Как Поменять Тэн в Стиральной Машине • Алгоритм действий

Где находится

Нагревательный элемент расположен в нижней части бака СМА. В зависимости от модели он может располагаться как в передней, так и тыльной части агрегата. От того, где находится ТЭН, зависит объем работ. Чтобы определить место нахождения детали, необходимо обратиться к инструкции. Если такой информации нет, то проще всего снять заднюю стенку.

Место расположения ТЭНа

Она крепится на нескольких саморезах. В том случае, когда на нижней части бака нет выступающих штырей с подсоединенными проводами, элемент установлен за фронтальной панелью СМА. В стиральных машинах замена ТЭНа, расположенного таким образом, должна выполняться специалистом.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Если вы не уверены в стопроцентной поломке ТЭНа, тяните аккуратно, чтобы не обломить контакты, на случай, если деталь исправна и не требует замены. Если же вам что-то непонятно, пишите мне!

Как поменять тэн в стиральной машине Электролюкс, где находится нагревательный элемент – подробное описание самостоятельного ремонта

  • Под баком будет виден хвостовик нагревательного элемента. Сфотографируйте контакты.
  • Открутите гайку и вдавите болт внутрь.
  • Достаньте ТЭН из паза.
  • Удалите из бака мусор и накипь, прежде чем установить новую деталь.

Где расположен нагревательный элемент

Для того чтобы вытащить нагревательный элемент надо частично разобрать агрегат. В некоторых моделях ТЭН находится в задней части, в других – в передней. Схема устройства прописана производителем в инструкции. Это поможет сэкономить время. За какой конкретно крышкой расположен нагревательный элемент, можно выявить по внешнему виду:

· Если крышка сзади большая и имеет элементы крепления, ТЭН расположен за ней.

· Если стенка сзади не имеет явных креплений и не объемная, ТЭН находится снизу стенки спереди.

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

расположение ТЭНа

Нагревательный элемент установлен в баке, поэтому после демонтажа крышки его не видно. Снаружи можно заметить только клеммы с проводами питания. Их прозванивают мультиметром, перед этим отсоединив провода. Такие манипуляции помогают найти замыкание или обрыв.

Производители Самсунг и Бош в основном устанавливают нагревательный элемент под панелью спереди, а Ардо, Индезит, Хотпойнт, Кэнди, Занусси – сзади. При работе с моделями с вертикальной загрузкой нужно открутить стенку сбоку.

Шаг 2 – снимаем нерабочую деталь

Вы подготовили новую деталь на замену. Теперь можно начинать демонтаж.

Как Поменять Тэн в Стиральной Машине • Алгоритм действий

Теперь берем ключ трубчатого типа и снимаем центральную гайку – она обозначена цифрой «1» на фотографии.

После снятия гайки необходимо утопить внутрь шпильки (2). Здесь поможет рукоятка ключа, отвертка или резиновый молоток – надавите на шпильку так, чтобы она ушла внутрь нагревателя.

Крепления сняты, поэтому осталось извлечь ТЭН, который плотно посажен на резиновую прокладку. Для того чтобы ослабить уплотнитель, необходимо поддеть ТЭН шлицевой отверткой. На фотографии выше показано, откуда нужно начинать доставать деталь. Запомните, в каком положении был установлен ТЭН. Извлекайте нагреватель аккуратно, с разных сторон помогая шлицевой отверткой.

Полезный совет! Проводов, которыми ТЭН подключается к стиральной машине, достаточно много, поэтому можно легко забыть их изначальное расположение. Перед демонтажем сфотографируйте узел на телефон или фотоаппарат – это даст гарантию того, что провода будут подключены в правильном порядке.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Практически любую неисправность специалист может вычислить даже без диагностики, неисправность ТЭНа чаще всего сопровождается следующими признаками. Если же вам что-то непонятно, пишите мне!

Замена ТЭНа в стиральной машине: инструкция и видео по замене нагревательного элемента

  • Новый ТЭН. Приобрести его можно в сервисном центре производителя (или получить бесплатно по гарантии). Не рекомендуем покупать поддержанную деталь, так как через некоторое время вам опять придется проводить замену;
  • Набор отверток (обычно хватает шлицевой отвертки);
  • Набор гаечных и трубчатых ключей;
  • Резиновый молоток;
  • Клей-герметик (если для замены используется б/у нагревательный элемент).

Шаг 3 – установка нового элемента

Затягивать шпильку нужно аккуратно: если передавить, то ТЭН может выпасть в барабан. Вспоминаем, как были прикреплены провода и ставим их на свое место. Осталось собрать заднюю стенку, и на этом замена может быть завершена.

Как Поменять Тэн в Стиральной Машине • Алгоритм действий

Важно! Некоторые мастера, специализирующие на ремонте стиральных машин, советуют посадить нагревательный элемент на герметик, чтобы исключить протечку воды. Если вы приобрели новую деталь и правильно ее установили, то ТЭН будет плотно «сидеть» и без применения клея.

Рекомендуется сразу проверить работу нового ТЭНа. Для этого необходимо запустить стирку, выставив не менее 50 градусов. Подождите 15-20 минут, а затем потрогайте люк. Если его стекло теплое, то стиральная машина работает исправно.

Как заменить тэн, расположенный сзади машины?

У стиральных машин Indesit, Whirlpool и некоторых других моделей тэн установлен сзади, что позволяет без особых усилий произвести самостоятельно замену детали.

  1. Отключить машинку от электропитания и слить воду, предварительно отцепив если необходимо шланги и перекрыв воду.
  2. Сзади открутить винты и снять крышку, которая может быть разных размеров и формы.
  3. Нагревательный элемент стоит в нижней части бака. Отсоединяете все провода, которые видите. Обычно в центре находится провод заземления, по краям фаза и ноль, еще проводка от термодатчика и четыре контакта.
  4. Достать тэн получится с помощью торцового ключа 8 или 10. Откручивается гайка крепления (по центру), и болт вдавливается внутрь.
  5. Теперь, вооружившись плоской отверткой, вставляете ее между ТЭНом и баком и выдавливаете его.
  6. Проводятся очистительные работы: остатки моющих средств, накипь, мусор убираются.
  7. Новый тэн устанавливается на место. Но, сначала подсоединяется термодатчик. А чтобы деталь свободно встала, можно смазать мылом или средством для мытья посуды резинку. Она должна полностью утопиться в баке.

Совет: чтобы избежать в дальнейшем протечки, налейте ковш воды в бак выше уровня тэна. Если из под уплотнителя увидите течь, лучше подкрутить немного гайку крепления.

Как Поменять Тэн в Стиральной Машине • Алгоритм действий

Важно! Тэн внутри барабана держится металлической скобой и если конец нагревательного элемента не попадет в скобу, то в процессе работы, барабан будет задевать за него и выведет из строя машину.

Работа выполнена, разобрались как заменить ТЭН на стиральной машине и она готова к эксплуатации.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
На многих моделях удаление жидкости осуществляется через трубку, которая располагается в нижней части устройства возле сливного фильтра. Если же вам что-то непонятно, пишите мне!

Замена тэна в стиральной машине LG: замена нагревательного элемента?

  1. Работа проводится только при выключенной технике из розетки.
  2. Нужно полностью избавиться от воды, слив ее при помощи фильтра или шланга.
  3. Под рукой всегда должна быть тряпка или швабра.

Признаки неисправности

Практически любую неисправность специалист может вычислить даже без диагностики, неисправность ТЭНа чаще всего сопровождается следующими признаками:

  • машинка не греет воду — для проверки достаточно прикоснуться рукой к люку, через который осуществляется загрузка белья. стирка в данном случае становится невозможной, программы при этом могут выполняться в стандартном режиме, в современных моделях информация об ошибке нагрева высвечивается на дисплее;
  • происходит выбивание автомата сразу после запуска или спустя 8-12 мин. после включения нагрева – часто это происходит при коротком замыкании спирали в нагревателе;
  • машинка выбивает УЗО после включения или в процессе нагрева воды, такая ситуация характерна для замыкания нагревательного элемента на корпус или утечки электрического тока на корпус из-за плохой изоляции;
  • на протяжении долгого времени продолжающаяся стирка.

Перечисленные признаки считаются косвенными, поменять нагревательный элемент мастер имеет право после проверки прибора мультиметром. Замена нагревателя не занимает много времени, процедура занимает не более 30-40 мин., у профессиональных мастеров меньше.

Каждую поломку можно определить по некоторым признакам. Зная, какие «симптомы» могут быть у определенной неисправности, можно безошибочно понять, в какой запчасти кроется причина. Исходя из многолетнего опыта ремонта разных машин для стирки, специалисты выделяют 3 основных фактора, указывающих на поломку ТЭНа.

  • Процесс нагрева воды не начинается, но программа стирки не останавливается. У определенных видов стиральных машин предусмотрена программа, которая выполняет стирку в холодной воде, поэтому перед тем, как вызвать мастера или начать разбирать машинку, проверьте, какие режим стирки и температура выставлены на данный момент. Если вы все же не ошиблись с установкой программы, а вода все равно не нагревается, то можно сделать вывод о неисправности ТЭНа. Некоторые из старых моделей стиральных агрегатов при выходе из строя нагревательного элемента начинают бесконечно крутить барабан в ожидании необходимого подогрева воды. Современные машины могут выдать ошибку в работе ТЭНа еще до начала процесса стирки.
  • Второй признак неисправности – это срабатывание автоматического выключателя в сети электропитания. Чаще всего это происходит через некоторое время после включения стиральной машины в тот момент, когда по программе должен начаться нагрев воды. Причина подобного «поведения» автомата защиты вызвана замыканием электрической цепи на спирали нагревательной части.
  • В третьем случае срабатывает устройство защитного отключения, через которое агрегат подключен к электросети. Если это происходит в момент включения нагревательного элемента, значит, ТЭН имеет утечку тока на корпус. Причиной тому является поврежденная изоляция.

Предлагаем ознакомиться Схема стиральной машины Индезит W84TX<

Как Поменять Тэн в Стиральной Машине • Алгоритм действий

Подготовительные работы

Прежде чем приступить к основной работе по извлечению нагревательного элемента, необходимо подготовить следующие инструменты:

Отвёртки

Ёмкость и тряпки необходимы для удаления воды, которая может остаться в баке бытового прибора. Перед тем как приступить к удалению жидкости, необходимо полностью отключить машину от электрической сети. На многих моделях удаление жидкости осуществляется через трубку, которая располагается в нижней части устройства возле сливного фильтра.

После того как машина будет обесточена, вода слита и подготовлены необходимые для проведения работы инструменты, можно приступать к основным работам по удалению ТЭНа из бытового прибора. Далее будет пошагово рассмотрено, как снять ТЭН со стиральной машины.

Замена ТЭНа стиральной машины: пошаговая инструкция. Статьи компании «Фриз-Сервис»
Переднюю или заднюю стенку машины необходимо снять, а если модель с вертикальной загрузкой, то еще и повернуть на бок и демонтировать дно.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Убедившись что воды нет, отсоедините от ТЭНа провода и гаечным ключом лучше если он будет трубчатого типа открутите гайку в центре нагревателя. Если же вам что-то непонятно, пишите мне!

Замена ТЭНа на стиральной машине LG, Samsung, Bosch, Indesit, Ariston

  1. Перегорела спираль тэна или датчик управления. В деревнях часто прыгает напряжение в сети, из-за сильного ветра возможно перехлестывание проводов на воздушных линиях электрических передач. Результат – напряжение вместо 220 В составляет 380 В. Перегорает или тэн, или автоматика, или все вместе.

Пошаговая инструкция по замене тэна

Мы рассмотрим простой вариант – тэн располагается сзади барабана.

Шаг 1. Слейте с барабана все остатки воды. Для этого на передней панели корпуса откройте нижнюю крышку и достаньте заглушку. Для сбора воды поставьте низкую емкость, в противном случае она прольется на пол. Для полного слива рекомендуется стиральную машину немного наклонить и в таком положении подержать несколько секунд до стекания жидкости.

Как Поменять Тэн в Стиральной Машине • Алгоритм действий

Важно. Не допускайте резких движений стиральным автоматом, он имеет тяжелые балансиры, могущие повредить корпус. Грузы гасят колебания во время отжима белья.

Шаг 2. Поставьте машинку на свободное пространство, обеспечьте доступ к задней части. Открутите щит, он зафиксирован четырьмя винтами. Снимите деталь и поставьте ее около стены. Ничего не бросайте ничего под ноги, все элементы стиральной машины, электрические приборы и инструменты должны быть в порядке и лежать на своих местах.

Шаг 3. Найдите тэн, он прикручен внизу барабана. Имеет три клеммы: фаза, ноль и заземление. У некоторых моделей на корпусе тэна есть датчики температуры, очень осторожно с ними обращайтесь, они плохо реагируют на ударные усилия.

Шаг 4. Снимите клеммы фазы и нуля, открутите гайку фиксации заземления, удалите с винта контакты, подключенные к нему.

Практический совет. Перед дальнейшим демонтажем рекомендуем проверить работоспособность нагревателя. Как это делается мы выше описывали.

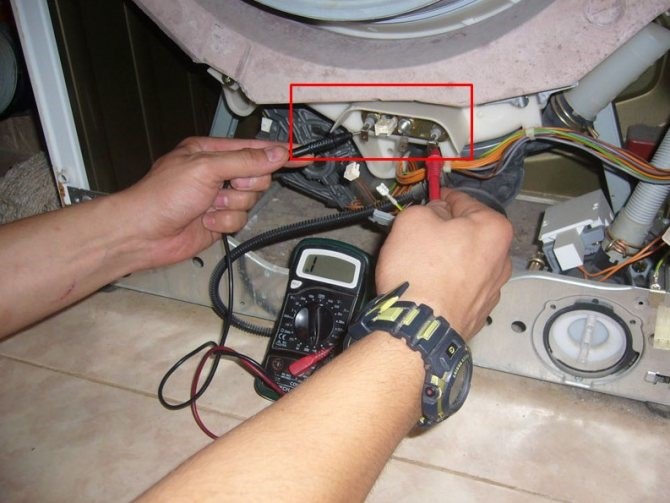

Можно проверить исправность тэна, не вынимая его из корпуса машинки

Шаг 6. Аккуратно отверткой поддевайте корпус тэна по периметру, медленно отрывайте его. Резина немного прикипела, не спешите, не деформируйте посадочные места.

Чтобы вытащить тэн, нужно поддеть его слегка отверткой

Шаг 8. Очистите место установки нагревателя от кальция, его там будет очень много. Пользуйтесь любыми подручными предметами, проверяйте фонариком качество.

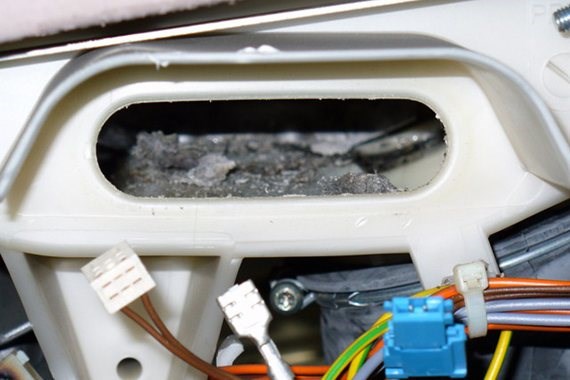

Место установки тэна необходимо тщательно очистить

Шаг 9. Осмотрите состояние посадочного места для уплотнительной резинки, при необходимости уберите с поверхностей нагар.

Замена ТЭНа

Как Поменять Тэн в Стиральной Машине • Алгоритм действий

Чтобы снять тэн со стиральной машины Индезит, Атлант, Самсунг, Аристон или LG для ремонта или замены, нужно выполнить следующие действия:

  • Демонтируйте верхнюю поверхность корпуса, после чего открутите гайки, сверху и с боков задней стенки, и снимите ее;
  • Сфотографируйте контакты подключения, либо запишите их порядок на бумаге. Если не запомнить, где находится какой провод, вы рискуете перепутать их и сразу сжечь новый нагреватель;
  • Отсоедините контакты от датчика температуры воды;
  • Выкрутите гайку, крепящую нагреватель к корпусу машинки;
  • Плоской отверткой аккуратно подденьте уплотняющую прокладку;
  • Далее нужно аккуратно потянуть вышедший из строя ТЭН на себя и вынуть его из направляющих пазов и контактов;
  • Очистите посадочное место от скопившейся там грязи и мусора;
  • Проверьте новый прибор на предмет его целостности при помощи внешнего осмотра и прозвона мультиметром;
  • Чтобы поставить внутрь машинки новый прибор, нужно вставить его на очищенное место, установить прокладку, закрепить гайкой к корпусу стиралки, подключите провода, установить защитные панели и заднюю стенку машинки.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Чтобы снять тэн со стиральной машины Индезит, Атлант, Самсунг, Аристон или LG для ремонта или замены, нужно выполнить следующие действия. Если же вам что-то непонятно, пишите мне!

Замена ТЭНа в стиральной машине LG ✅: как снять своими руками, поменять, вытащить, где находится

  • Две отвертки — плоская и крестовая;
  • Распыляемая смазка для ослабления закипевших соединений (например WD-40);
  • Мультиметр;
  • Ключи и торцевые головки необходимых размеров, для снятия задней крышки (в большинстве случаев подойдет «восьмерка»).

Как поменять ТЭН в стиральной машине LG

Поломка ТЭН – нагревательного элемента – довольно распространенная неисправность в стиральных машинах. Водопроводная вода часто содержит большое количество минеральных солей, в результате при постоянном нагревании воды элемент покрывается накипью, что значительно сокращает срок его работы. В результате машинка перестает нагревать воду.

Замена ТЭН в стиральной машине LG: пошаговая инструкция

Поменять неисправный ТЭН в стиральной машине LG можно и не прибегая к услугам мастера. Подавляющее большинство моделей LG имеют прямой привод, что означает отсутствие приводного ремня, который мог бы помешать при замене ТЭН.

  • Перед тем, как приступить к замене ТЭН, убедитесь, что ваша стиральная машина выключена из сети. Перекройте воду и отсоедините наливной и сливной шланги.
  • В стиральных машинах LG нагревательный элемент находится под баком, что позволяет легко поменять ТЭН.
  • Снимите заднюю панель стиральной машины (обычно она прикреплена с помощью болтов или саморезов).
  • Вы увидите внешнюю часть ТЭН с наружными контактами в нижней части стенки бака.
  • Снимите с ТЭН провода. Перед этим можно сфотографировать их расположение на смартфон, чтобы при установке элемента на место, не ошибиться.
  • Ослабьте гайку, расположенную в центре ТЭН, таким образом, чтобы она держалась на окончании резьбы. Вдавите ее внутрь вместе со шпилькой.
  • Теперь можно достать ТЭН. Это будет сделать легче, если аккуратно поддеть деталь при помощи отвертки или ножа. Помните, что поверхность элемента, контакты и посадочное место очень уязвимы к механическим повреждениям, поэтому действовать нужно медленно и осторожно.
  • Перед тем, как приступить к замене элемента, подготовьте посадочное место, очистив его от накипи и грязи.
  • Смажьте посадочное место, уплотнитель и сам элемент любой смазкой для технических деталей.
  • Аккуратно поместите новый ТЭН на место.
  • Закрутите гайку и затяните ее ключом.
  • Подсоедините клеммы и провода.
  • Соберите корпус машинки, после чего прогоните машинку без белья на режиме высокой температуры. Убедиться, исправен ли новый ТЭН в вашей стиральной машине LG можно, дотронувшись через 15 мин стирки до стекла загрузочного люка: оно должно быть теплым.

Чтобы новый ТЭН прослужил долго, нужно правильно выбрать деталь. Внимательно изучите техпаспорт СМА и определите мощность элемента. Для стиральных машин LG показатель обычно составляет 1900-1950 Ватт, но для некоторых моделей мощность может быть и 2кВт.

Если по каким-то причинам вы не можете посмотреть данные в техпаспорте, то можно узнать информацию и на самом нагревательном элементе: на него может быть нанесена маркировка. Именно эти значения помогут не ошибиться при покупке и выбрать ту деталь, которая подойдет вашей стиральной машине LG.

Купить ТЭН можно в сервисном центре LG, в специализированном магазине запчастей или в интернет-магазине. Специалисты рекомендуют не приобретать детали с рук и тем более бывшие в употреблении.

Как Поменять Тэн в Стиральной Машине • Алгоритм действий

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Можно примерно вычислить время слива грязной воды в канализацию перед полосканием и в этот момент потрогать поверхность шланга. Если же вам что-то непонятно, пишите мне!

Особенности замены ТЭНов в бойлерах «Ariston»

  1. Выход ТЭНа из строя из-за накипи. Причиной ее образования становится жесткая вода, в которой содержатся соли магния и калия в высокой концентрации. Когда нагревательный элемент включается, вода нагревается, вещества оседают на поверхности спирали. Через некоторое время налет становится тверже, каменеет, вся поверхность детали покрывается коркой. Это приводит к нарушению теплообмена, и ТЭН перегорает.
  2. Спираль может сгореть из-за перепада напряжения.
Понравилась статья? Поделиться с друзьями:
✨Мир света
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
