Как заменить автоматический выключатель в электрощите

Итог во всех этих случаях один – в контактном зажиме начинается легкое сухое потрескивание, происходит нагрев и, как следствие, выгорание контакта. Таким образом, имеется даже опасность пожара, поэтому за состоянием контактных зажимов автоматов необходимо постоянно следить.

Ну, а напоследок, следует отметить, что причиной выхода из строя автоматического выключателя может быть и заводской брак, ничем не проявивший себя перед установкой аппарата, но ставший очевидным в ходе эксплуатации.

Демонтаж автоматического выключателя

Как бы то ни было, ремонт автоматических выключателей обыкновенно не производится. Устройство их сравнительно сложное, а цена относительно невелика. Поэтому, если автомат вышел из строя, его просто меняют.

Несмотря на то, что в общем случае изоляция проводников в распределительном щите достаточно надежная, а контактные зажимы автоматов очень просты и удобны в обращении, перед заменой автоматического выключателя лучше все же обесточить его. Для людей, совсем несведущих в электротехнике, поясним: это означает не «выключить автомат перед заменой», а «отключить линию, питающую его».

Большинство автоматов в щитке являются распределительными, или линейными – они питают какую-то часть бытовой сети или отдельный электроприемник. Для обесточивания такого аппарата достаточно выключить вводной (самый мощный) автомат или пакетник.

Труднее, когда требуется замена самого вводного автомата, или когда нет ни вводного автомата, ни пакетника. В подобных случаях бывает невозможно обойтись без содействия электриков эксплуатирующей организации, поскольку напряжение можно снять только в ВРУ или другом распредустройстве, расположенном вне квартиры и закрытом на отдельный замок.

Как Поменять Вводной Автомат Под Напряжением • Двухполюсный автомат

Большинство автоматов в современных щитах крепятся на ДИН-рейку омега-образного профиля. Демонтаж-монтаж таких аппаратов прост до безобразия. Внизу-сзади автомата должна быть проушина, в которую легко входит средняя плоская отвертка. У многополюсных и дифференциальных автоматов таких проушин может быть две.

Несмотря на то, что все это очень просто, необходимо учесть некоторые нюансы. Во-первых, вся эта простая конструкция отличается некоторой лебезностью. Сломать нижний захват или проушину проще простого. И если заменяемый автомат не особенно жалко, то вновь устанавливаемый желательно поберечь. Поэтому действуем очень аккуратно.

Но бывают автоматы, в которых нижний захват имеет фиксатор. При этом если вы оттянете проушину вниз, она уже не возвращается в изначальное положение, пока ее не защелкнут легким нажатием. Такое конструктивное решение существенно облегчает монтаж-демонтаж.

При монтаже автоматического выключателя последовательность действий обратная: ставим автомат верхним захватом на рейку, оттягиваем проушины и заводим на место нижнюю часть. Защелкиваем или отпускаем проушины: аппарат на месте. Теперь ревизируем концы проводов, при необходимости обрезаем и зачищаем их и устанавливаем в зажимах автомата.

Сечение кабеля (медь) Номинал автомата
1,5 мм2 16 ампер
2,5 мм2 20 ампер
4 мм2 25 ампер
6 мм2 32 ампер
Замена автоматического выключателя - Всё о электрике
В первую очередь автомат, требующий замены, выключают. Производят проверку того проводника, что остается под напряжением. Так как питание не всегда подводят сверху, отверткой-индикатором тестируют оба зажима.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Отключив подачу питания можно спокойно их демонтировать, запомнив при этом можно зафиксировать или промаркировать все входящие и выходящие соединения. Если же вам что-то непонятно, пишите мне!

Сколько стоит замена автоматов в электрощитке и от чего зависит цена | Что и сколько стоит

  1. Замена оборудования возможна, если используют изолированные электромонтажные инструменты, прошедшие проверку напряжением не менее 1000 В. Плоскогубцы, ручки которых перемотаны изолентой, а также отвертки с голым наконечником запрещены.
  2. Нельзя работать голыми руками, поэтому необходимы перчатки. Оптимальный вариант — диэлектрические. Заниматься заменой опасного оборудования в домашних тапках запрещено. Обеспечить безопасность способен простой резиновый коврик.
  3. Операция по замене электрооборудования всегда подразумевает присутствие ассистента, так как он окажет необходимую помощь, если что-то пойдет не так, как ожидалось.

Замена автоматического выключателя

Как Поменять Вводной Автомат Под Напряжением • Двухполюсный автомат

Если у вас не автоматы, а старые советские пробки, то весь процесс замены пробок на автоматы вы можете посмотреть здесь и узнать цену замены.

Не надо думать, что основная причина необходимости замены автоматов — это их постоянное срабатывание. На самом деле это не совсем так. И если автоматы срабатывают, то обычно по какой-то весомой причине, а не из-за того что они «сломались».

Автоматические выключатели, в первую очередь защищают всю электрическую цепь от перегрева и возгорания, а также предохраняют ваше электрооборудование от порчи. И для начала неплохо бы разобраться в с причиной срабатывания автомата, и после принимать решение об их возможной замене.

В продаже существует великое множество различных автоматов типа УСН, контакторов, различных реле и датчиков защиты, времени, температуры. В быту (кроме УСН в частных домах) такие экземпляры встречаются довольно редко, поэтому рассматривать их в этой статье мы не будем.

Виды работ и их стоимость

Что происходит, когда к работе привлекается случайный человек, разбирающийся в электрике на любительском уровне — он заменит предохранитель и, возможно, пакетник. Но в большинстве случаев этого недостаточно, особенно, если дело приходится иметь со старым оборудованием. Необходимо обратить внимание на петлю учета, нулевую шину, а также на сам счетчик.

В зависимости от количества и вида работ рассчитывается их стоимость. К примеру:

  • Установка новых автоматов с заменой счетчика — 700 рублей.
  • Замена пакетника — 300 руб.
  • Установка реле, защищающего от резких перемен напряжения — 600 руб.
  • Если нужно вместе с заменой автоматов проложить линию для стиральной машины и установить розетку — 700 руб.
  • DIN-рейка, нулевая шина плюс замена автомата обойдется в 1800 руб.

В каких случаях может возникнуть необходимость поменять защитное устройство — чаще все обращение к мастеру становится неизбежным, когда при функционировании любого прибора повышенной мощности автомат произвольно выключается.

Для устранения проблемы необходимо подать заявку в профильную компанию. Сделать это можно при личном обращении либо оформить запрос онлайн на сайте.

Новые автоматы

Какое освещение Вы предпочитаете
ВстроенноеЛюстра
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Пользователь может не учесть запас по току, неправильно выбрать линейное напряжение это приведет к неправильному результату и, как следствие, покупке неподходящего автомата. Если же вам что-то непонятно, пишите мне!

Вводной автомат в квартиру — какой выбрать, и нужен ли он перед счетчиком? Обозначение на схеме номиналов и установка трехфазного или двухполюстного устройства

  1. Быстрое реагирование на вызов.
  2. Выезд заказчиком не оплачивается.
  3. Профессиональная оценка состояния оборудования и оказываемой на него нагрузки.
  4. Информирование заказчика о возможных вариантах решения проблемы.

Как производится замена и сколько стоит работа

Если заказчик хочет узнать стоимость выполнения своего заказа на расстоянии, то сделать это весьма сложно. Ни один мастер не сможет заочно определить цену, не видя, в каком состоянии находится оборудование, с которым ему придется работать.

Если предстоит демонтаж, то оплата будет выше, иногда может потребоваться установка нового вводного автомата. Обычно он находится в щите, расположенном на лестничной площадке, если речь идет о многоквартирном доме. Тогда данный вопрос следует решать с соответствующей службой.

Примерная стоимость разных видов замены автомата в электрощитке:

Нередко замена предохранительного устройства подразумевает и установку нового счетчика. Оборудование с одной фазой обойдется примерно в 900 рублей, трехфазное — 1800. Во всех указанных выше примерах цен не учтена стоимость материалов и счетчика.

В процессе замены

Выбор автоматов в домовой или квартирный щиток

В электрическом щитке используют три типа устройств:

  • Автомат. Отключает и включает питание в ручном режиме, а также срабатывает (разрывает цепь) при коротком замыкании в цепи.
  • УЗО (устройство защитного отключения). Оно контролирует ток утечки, который возникает при пробое изоляции или в случае, если кто-то взялся за провода. При возникновении одной из указанных ситуаций цепь разрывается.
  • Диф. автомат (дифференциальный автомат). Это устройство, которое в одном корпусе совмещает два: контролирует и наличие КЗ и тока утечки.

Диф-автоматы обычно ставят вместо связки — УЗО+автомат. Этим экономится место в щитке — его требуется меньше на один модуль. Иногда это важно: например, вам нужно включить еще одну линию электропитания, а места для установки нет как нет и свободного автомата.

Автоматы защиты

Например, сложив мощность всех устройств в группе получили суммарное значение 6,5 кВт (6500 Вт). Делим на 220 В, получаем 6500 Вт / 220 В = 29,54 А.

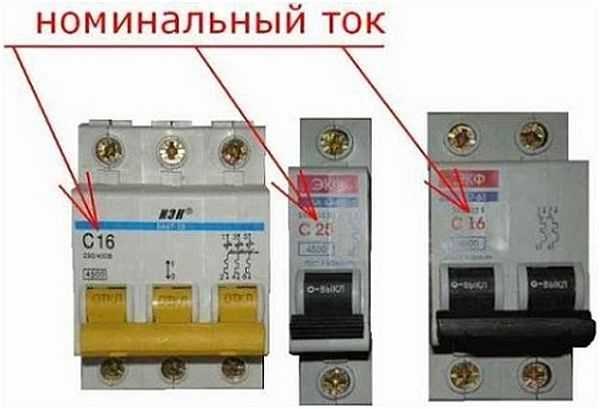

Какие цифры на корпусе что обозначают

Какие цифры на корпусе что обозначают

Номиналы автоматов по току могут быть следующие: (в А) 6, 10, 16, 20, 25, 32, 40, 50, 63. Ближайший больший к заданному значению — 32 А. Такой и ищем.

Виды и типы УЗО

УЗО есть двух типов действия: электронные и электронно-механические. Разница в цене на устройство с одинаковыми параметрами большая — электронно-механические дороже. Но приобретать для щитка в дом или квартиру нужно их. Причина одна: они надежнее, так как срабатывают независимо от наличия питания, а для работы электронных обязательно необходимо питание.

Чтобы понять, какое из устройств перед вами, достаточно иметь под рукой небольшую батарейку и пару проводов. Питание от батарейки подаете на любую пару контактов УЗО. Электро-механическое при этом сработает, электронное — нет. Подробнее об этом в видео.

Далее различают УЗО по типу тока, на изменения которого они реагируют:

Получается, что тип B дает самую полную защиту, но эти устройства очень дороги. Для домового или квартирного щитка вполне достаточно, типа A, но не AC, которые в основном продаются, так как стоят дешевле.

Кроме типа УЗО, его подбирают по току. Причем по двум параметрам: номинальному и утечки. Номинальный — это тот, который может пройти через контакты и не разрушить (сплавить) их. Номинальный ток УЗО берется на ступень выше, чем номинальный ток устанавливаемого в паре с ним автомата. Если автомат необходим на 25 А, то УЗО берите на 40 А.

Еще УЗО бывают разные по времени задержи срабатывания. Они есть двух типов:

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Двухполюсник представляет собой коммутирующее устройство модульного типа, имеющее в своем составе две переключающие группы рисунок ниже по тексту. Если же вам что-то непонятно, пишите мне!

Какой поставить автоматический вводной автомат в дом: расчёт необходимого количества ампер

  • Нарезать проводники нужных отрезков, оголить их края и согнуть дугой. В одну клемму вставлять по два проводника, потом затягивать.
  • Взять достаточно длинный проводник, с через 4-5 см зачистить по 1-1,5 см изоляции. Взять круглогубцы и загнуть оголенные проводники так, чтобы получились соединенные между собой дуги. Эти оголенные участки вставлять в соответствующие гнезда и затягивать.

Выбор ВА

Помимо основных критериев выбора есть и дополнительные. К ним относятся режим нейтрали, частота тока и величина линейного напряжения.

Режим нейтрали

Проще говоря, режим нейтрали – это способ заземления в доме. Традиционно в домах представлена система TN с различными вариациями. К наиболее распространенным относятся TN-C, TN-C-S и TN-S.

В системе TN-S имеется подводящий нулевой и рабочий провода, которые разделены от подстанции до потребителя энергии. Система TN-C представляет собой совмещенные подводящий нулевой и рабочий провода.

Частота тока

выключатели автоматические однополюсные

Одним из главных параметров электросети является частота тока. Это количество полных циклов изменения ЭДС (электро движущей силы) за одну секунду.

Для Российской Федерации это значение равняется 50 Гц. Проще говоря, ток 50 раз в секунду идет в одну сторону и 50 в другую проходя через нулевое значение 100 раз. Например обычная лампочка включенная в сеть с частотой 50Гц будет разгораться и тухнуть 100 раз в секунду.

Величина линейного напряжения

Для российских электросетей напряжение – фиксированная величина. Равняется 220 В или 380 В +- запас. Линейное – это напряжение между двумя фазами, которое на 60% больше, чем фазное. И соответственно = 380В.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
УЗО, как сокращенно называются устройства защитного отключения, предотвращают поражение электрическим током человека, прикоснувшегося к проводнику, и не допускают возгорания окружающих предметов при утечке электричества, что может произойти в случае повреждения изоляции кабелей. Если же вам что-то непонятно, пишите мне!

Как правильно подключить автоматы в электрическом щите

  • количество полюсов;
  • времятоковую характеристику;
  • номинальный ток;
  • установленная мощность;
  • номинальный ток утечки;
  • линейное напряжение;
  • селективность;
  • максимальный ток короткого замыкания.

Установка

Основной тип крепления автоматов – установка на DIN рейку. Напрямую к стене или корпусу распределительного щитка приборы не прикручиваются.

Прибор может изготавливаться в отдельном корпусе или быть установленным в общий щиток. При монтаже обязательно должен обеспечиваться доступ для электриков.

Как Поменять Вводной Автомат Под Напряжением • Двухполюсный автомат

Вводный автомат должен быть опломбирован. Это обезопасит устройство от несанкционированного подключения. Ограничение доступа осуществляется при помощи заглушки на отверстиях.

Подключение снизу или сверху?

Поэтому автомат ввода традиционно устанавливается в распределительном щите сверху слева. Для удобства отводящие линии монтируют сверху вниз . Но если смонтировать наоборот, все функции останутся такие же.

Трехполюсные и четырехполюсные ВА

Дифференциальный автомат надежная защита электрических цепей и человека

Устройства этого типа устанавливаются в силовых питающих сетях 380 Вольт и позволяют одновременно переключать сразу все фазы. В их конструкции могут быть предусмотрены специальные дугогасящие камеры, обеспечивающие коммутацию больших по величине нагрузок (значительных токов). На расположенном ниже рисунке приведены внешний вид и схемное изображение этого устройства.

При его графическом изображении используются регламентируемые действующими стандартами правила обозначения и маркировки подводящих проводов, состоящие в следующем:

  • Согласно этим установлениям, фазные жилы обозначаются как A, B и C, а также различаются по цвету защитой оболочки (изоляции);
  • Набор цветовых гамм может быть произвольным, но чаще всего используются красный (коричневый), зеленый и желтый цвета;
  • При включении на вводе на объект (в частный дом или в гаражную мастерскую, например) такого автомата нулевой провод в синей изоляции проводится мимо него и подсоединяется сразу к соответствующей клемме электросчетчика.

При необходимости коммутировать все четыре жилы подводящего 380 Вольт кабеля потребуется установить 4-х полюсной автоматический выключатель, используемый на вводе в данный объект. Этот вариант подключения ВА обеспечивает дополнительную защиту обслуживаемой сети по нулевому проводу.

Типовой автомат защиты обычно рассчитывается на номинальные коммутируемые токи порядка 63-100 Ампер (их точное значение зависит от величины подключаемой к данной сети нагрузки).

Для правильного расчета этого значения необходимо проинспектировать все имеющиеся на объекте трехфазные агрегаты (электродвигатели, насосы и т. п.), с учетом потребляемой ими активной и реактивной мощности. После этого останется определиться с токами, протекающими по их цепям в предельных рабочих режимах, а затем просуммировать получившиеся результаты.

В заключительной части обзора отметим, что в случае увеличения потребляемой данным объектом мощности выше установленной нормы (15 кВт) потребуются специальное разрешение и дополнительная оплата. После его получения от соответствующих инстанций можно будет ставить вводный автомат с требуемым номиналом.

Как Поменять Вводной Автомат Под Напряжением • Двухполюсный автомат

Как собрать электрощиток своими руками: выбор, установка автоматов, УЗО, фото, видео
Ну, а напоследок, следует отметить, что причиной выхода из строя автоматического выключателя может быть и заводской брак, ничем не проявивший себя перед установкой аппарата, но ставший очевидным в ходе эксплуатации.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Итог во всех этих случаях один в контактном зажиме начинается легкое сухое потрескивание, происходит нагрев и, как следствие, выгорание контакта. Если же вам что-то непонятно, пишите мне!

Как перенести электрический щиток и что для этого нужно

  • В определенных ситуациях из-за нарушения баланса фазных нагрузок на нулевой жиле появляется некоторый потенциал относительно заземляющего провода;
  • Его величина может достигать значений, опасных для человека, одновременно прикасающегося к нулю и земле (даже при полностью отключенной фазе);
  • Установка вводных устройств на два полюса позволяет предупредить последствия, возможные вследствие ошибок монтажа (когда фаза и нуль в подъездном щитке случайно перепутаны местами).

Расчёт номинала вводного автоматического выключателя

Работоспособность устройств и безопасность электрической сети в жилом доме или квартире напрямую зависит от правильного выбора автоматических выключателей, в том числе вводного устройства. Чтобы рассчитать номинал вводного автомата нужно обладать некоторыми электротехническими знаниями.

Для частного дома 380 В 15 кВт

Чтобы произвести расчет вводного автомата для частного дома, необходимо учесть следующие значения: напряжение в сети (U), мощность (P) всех электрических приборов, которые будут работать в сети, поправочный коэффициент, который учитывает одновременное включение электроприборов и качество электропроводки.

Допустим, что сумма мощностей всех электроприборов в жилом доме составляет 15 кВт (эта же мощность в России обычно подводится к частным жилым зданиям) при напряжении 380 В. Чтобы рассчитать ток, используем Закон Ома для электрической цепи:

Вводим поправочный коэффициент. Так как все электрические приборы в доме одновременно включаться не будут и, учитывая старую электропроводку, принимаем значение поправочного коэффициента равное 0,85.

Ближайшие по номиналу значения автоматов: на 32 А и на 40А. Выбираем номинал в наименьшую сторону. И получаем, что для нашего частного дома необходим вводной трехполюсный или четырехполюсный автомат на 32 А.

Для квартиры 220 В

Для квартир с напряжением 220 В расчет вводного автомата аналогичен выбору автомата для частного дома. Единственное различие заключается в том, что изменится мощность и напряжение сети.

Допустим, что сумма мощностей будет равняться 10 кВт, поправочный коэффициент примем 0,85, а напряжение, как мы уже знаем, равно 220 В. Тогда:

Исходя из полученного значения и округляя номинал к наименьшему, выбираем автоматический выключатель 32 А.

Как Поменять Вводной Автомат Под Напряжением • Двухполюсный автомат

Как выбрать автомат?

Основные параметры автоматических выключателей

  • Номинальная величина тока (в Амперах).
  • Рабочее напряжение электросети (в Вольтах).
  • Максимальный ток короткого замыкания.
  • Предельная коммутационная способность.
  • Число полюсов.

Предельная коммутационная способность характеризуется максимально допустимой величиной, при которой выключатель способен работать. ПКС бытовых устройств может составлять 4,5, 6 или 10 кА.

При выборе чаще всего руководствуются такими основными показателями, как ток отключения при КЗ, а также ток перегрузки.

Причиной возникновения перегрузки становится подключение к электросети устройств с чрезмерно высокой суммарной мощностью, что приводит к превышению допустимой температуры контактных соединений и кабелей.

Автоматический выключатель с оплавленными контактами

Величина тока отключения при КЗ – это показатель, при котором защитный автомат отключается. Расчет тока КЗ производится при проектировании линии по формулам и справочным таблицам, а также с использованием специальной аппаратуры. Исходя из полученной величины, определяется тип защиты. На небольших объектах и в бытовых сетях используются автоматы типа B или C.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
При необходимости коммутировать все четыре жилы подводящего 380 Вольт кабеля потребуется установить 4-х полюсной автоматический выключатель, используемый на вводе в данный объект. Если же вам что-то непонятно, пишите мне!

Расчёт номинала вводного автоматического выключателя

  • Возможность размыкания электроцепи на расстоянии.
  • Присутствие сигнальных контактных групп.
  • Автоматическое срабатывание защитного устройства в случае падения напряжения до критической величины.

Установка защитного автомата в электрощитке своими руками

В первую очередь нужно определиться с подсоединением проводов питания, и лишь после этого разбираться, как подключить к сети автомат. Если вы не знаете, сверху или снизу пакетника должны подключаться питающие проводники, обратитесь к требованиям ПУЭ, которые являются основным руководящим документом при проведении электромонтажных работ.

Порядок подключения проводов от питания и нагрузки

В Правилах четко оговорено, что кабель питания должен присоединяться к неподвижным контактам, и это требование должно выполняться в любой схеме подключения защитных автоматов. В любом современном устройстве неподвижные контакты расположены сверху.

Для установки понадобятся контрольные приборы и инструмент, в который входят:

Итак, как же правильно подключить автомат? Рассмотрим установку защитных автоматов в однофазных сетях.

Двухфазное и трехфазное подключение более сложное, и желательно, чтобы оно выполнялось специалистом.

Однополюсный автомат

Применение одно, двух и трехполюсных автоматов на видео:

Двухполюсный автомат

Рассматриваем установку защитного устройства в однофазной сети, где для ввода задействовано три проводника: фазовый, нулевой и кабель заземления. Входные клеммы, обозначенные на устройстве цифрами 1 и 3, расположены в верхней части автомата, а выходные (2 и 4) – в нижней.

Питающий кабель подходит к входной клемме 1 и надежно фиксируется на ней. Аналогичным образом нулевой провод крепится на клемме 3. Фаза проходит через счетчик электричества. Питание равномерно распределяется по группам выключателей. С клеммы 4 нулевой кабель подключается к шине N, проходя через счетчик и УЗО.

Подсоединение проводов

К любому автоматическому выключателю прилагается паспорт, в котором прописано, как правильно подключать провода к его клеммам. В документе имеются все нужные сведения – от сечения кабелей и типа их соединения до длины зачищаемой части проводника.

Зачистка концов проводов для подсоединения бытовых автоматов производится монтажным ножом примерно на 1 см. Различить проводники можно по их цветовой маркировке:

Зачистив ножом конец провода, его нужно вставить в зажим контакта и закрепить с помощью фиксирующего винта. Винты закручиваются отверткой. После закрепления провод нужно немного подергать, чтобы убедиться в надежности фиксации. Если для подключения к пакетнику используется гибкий провод, то, чтобы увеличить надежность соединения, следует использовать специальные наконечники.
