Основные правила монтажа посудомойки Бош

Никаких особых секретов подключения нет – необходимо обеспечить подачу воды и слив.

Прежде чем приступать к работе, надо набросать на листке бумаги или электронном девайсе схему подключения. Это поможет не запутаться, сделать все правильно. Не стоит игнорировать инструкцию.

Выбор места для размещения

Чаще всего посудомоечную машину устанавливают на кухне, рядом с мойкой. Выбор конкретного места будет зависеть от размеров помещения, расположения другой мебели и техники.

foto19872-3

Ширина посудомоек Бош составляет 45 и 60 см, глубина 55 мм, стандартная высота 81 см и 84 см (ножки поднимаются на 6 см).

У торговой марки есть встраиваемые модели и свободного перемещения (отдельно стоящие). От этого монтаж немного разнится.

Производитель советует не устанавливать прибор вблизи радиаторов отопления и не встраивать под варочной поверхностью. Сетевой шнур не должен нагреваться, а розетка должна быть расположена так, чтобы в любой момент можно было от нее отключиться.

Помимо технических моментов, при подключении посудомоечной машины важно удобство. Прибор не должен мешать передвигаться по кухне при открытой и закрытой дверце.

Есть вариант установки техники прямо на столешницу. Но в этом случае произойдет потеря полезной площади.

Если места предостаточно, не стоит экономить на размере. Ведь в маленькую посудомоечную машину не смогут влезть кастрюли и противни. Их придется мыть как раньше – руками в раковине.

Какие инструменты и материалы понадобятся?

Подключение, не требующее врезки в водопровод, выполняется с минимальным набором инструментов и деталей:

Следует обратить внимание на максимальное давление, на которое рассчитана посудомоечная машина (зачастую 1 атм). Если входное давление значительно выше, то надо установить редуктор.

Процесс

В большинстве случаев подключение происходит к трубе холодной воды.

Проверяют длину шланга, который идет в комплекте, ее может не хватить. Тогда придется докупать и соединять участки с помощью переходника – пластиковой муфты.

Компания Бош продает комплекты шлангов-удлинителей со всеми необходимыми деталями, что значительно упрощает наращивание.

Не рекомендуется делать общую длину шланга более 4 м. Лучше удлинить водопровод, то есть вывести ветку трубы ближе к машинке.

Некоторые параметры элементов коммуникаций посудомойки Bosch представлены в таблице:

Нельзя выбрасывать, отрезать или каким-то образом укорачивать основной шланг, идущий в комплекте с посудомоечной машиной. В нем находится система AquaStop с кабелем и ограничителем потока воды. Она срабатывает, если посудомойка подключена к сети, и внезапно произошла поломка.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Встраиваемые посудомойки подходят для кухонь любого размера, так как имеют небольшие размеры и встраиваются в специальные шкафы или под столешницу. Если же вам что-то непонятно, пишите мне!

Как подключить посудомоечную машину к водопроводу и канализации — Строительство и ремонт

  1. Вначале надо найти другую точку доступа к водопроводу.
  2. Перекрыть воду.
  3. Если разъемных соединительных элементов нет, то выполнить врезку при помощи трубореза.
  4. Установить тройник или кран.
  5. Подключить шланг стиральной машины.

Параметры посудомоечных машин

Давайте рассмотрим общие характеристики предлагаемых производителями моделей. Это необходимо, чтоб грамотно разместить и правильно подключить бытовую технику. Размер, вместимость и функциональность посудомоечных машин позволяют классифицировать их как:

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

Модели, встраиваемые «частично» имеют легко заметную, доступную панель управления. Но основная часть посудомоечной машины спереди замаскирована мебельным фасадом. Полновстраиваемые модели вообще не выдают своего присутствия, они полностью скрыты декоративным фасадом. Их панель управления обычно на верхнем торце дверцы.

Важно: поэтому вывод очевиден – ко всем видам посудомоечных машин нужно отнестись одинаково внимательно. Даже для настольных моделей желательно выбрать «стационарный» вариант установки. Потому что их упрощённое подключение: смеситель, раковина, розетка – всё равно «тройное» и неудобное. Оно сводит на нет преимущества мобильного использования.

Посудомоечная машина

Подключение воды к посудомоечной машине Bosch: как подключить посудомойку Бош к водопроводу, слив к канализации?
Одна из ошибок, допускаемых при установке посудомоечных машин – слишком близкое расположение к стене, из-за чего пережимаются шланги. Минимальное расстояние должно быть 5 см.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Например, потребуется больше шлангов, появляются дополнительные точки соединения, что увеличивает опасность появления протечек. Если же вам что-то непонятно, пишите мне!

Как подключить посудомоечную машину к водопроводу и канализации: к какой воде подсоединить, инструкция по подключению посудомойки

  • Отворачивается шланг холодной воды кухонного смесителя.
  • Наворачивается угловой кран. Точнее – тройник с шаровым краном для подключения бытовых потребителей воды.
  • Вновь подсоединяется смеситель, а на запираемое краном резьбовое соединение наворачивается фитинг для металлопластиковой трубы.

Подключение к канализации

А изменения внутри можно выполнить самостоятельно. Например, в большинстве случаев сторона столешницы, примыкающая к кухонному фартуку, имеет значительный свес – около 5 см. Этого достаточно, чтоб подвести трубу практически в любое место. Требуется лишь высверлить коронкой отверстие для отвода.

Однако, не всегда всё так удобно, ведь пространства между стеной и задней стенкой гарнитура может не быть. В этом случае канализация для посудомоечной машины прокладывается внутри него. Подготовка заключается в следующем:

  • Мешающие ящики из гарнитура необходимо достать, дверцы для удобства демонтировать.
  • Ориентируясь на раструб канализационной трубы, куда вставлен отвод для слива раковины, шнуркой или рейкой по наружным торцам стенок гарнитура делаем карандашную разметку для трубы. Обязательно учитываем уклон.
  • После переносим её на заднюю стенку гарнитура – получаем точное положение трубы.
  • После этого можно коронкой сверлить под неё отверстия.

Сливная помпа

Раз уж речь зашла о гидрозатворе. В инструкции о подключении и эксплуатации каждой посудомоечной машины указаны рекомендации о положении сливного шланга. Кроме того, для перестраховки и гарантированного «разделения» машинки от системы канализации гидрозатвор можно выполнить прямо в трубе. Для этого нужны 2 отвода 45° и самая короткая трубка:

Обратите внимание на то, что выполнить подключение единой трубой внутри гарнитура не получится – помешают стенки секций. Поэтому перед покупкой материалов нужно заранее оценить длину составляющих труб.

Шланг для воды

Посудомоечная машина имеет два шланга:

Первый (заливной) шланг предназначен для подачи воды в машину. Он должен выдерживать рабочее давление, соответствовать температурным требованиям.

Так, для линий ГВС допустимая температура составляет 65-70°, а для ХВС — 20°. Внешне — это гладкий шланг с двумя резьбовыми присоединительными элементами на концах (в виде накидных гаек).

Сливной шланг обеспечивает отведение отработанной воды в канализацию. Он не рассчитан на высокое давление, поэтому требования к нему намного мягче.

В основном, такие шланги выбирают по длине. Как правило, сливные шланги гофрированные, а присоединительные элементы у них обычного раструбного типа, без резьбы. Все о шлангах для посудомоечной машины можно узнать тут.

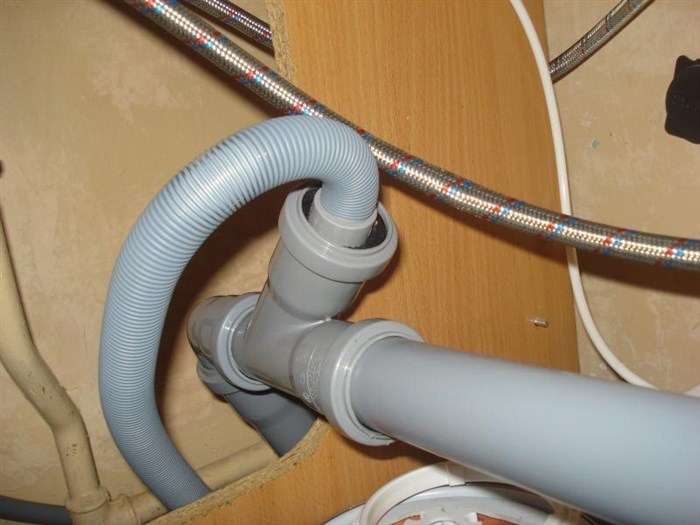

foto21319-1

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Хотя сама посудомоечная машина занимает не так уж и мало места на столе, в любом случае такой вариант будет лучшим решением для маленькой кухни. Если же вам что-то непонятно, пишите мне!

Подключение посудомоечной машины – 7 основных этапов

Присоединение к водопроводу: пошаговая инструкция

Подключение посудомоечной машины — процедура, не представляющая значительной сложности. Ее можно выполнить самостоятельно, главное — внимательно изучить инструкцию и соблюдать правила монтажа. Рассмотрим порядок действий при подключении ПММ к водопроводным линиям.

К ХВС

foto21319-4

Перед началом работ необходимо подготовить материалы и инструменты:

Как правило, посудомоечные машины устанавливают на кухне, неподалеку от водопроводных труб. Однако, бывают разные ситуации, поэтому часто сначала приходится провести линию до места установки ПММ. Надо обеспечить свободное прохождение заливного шланга, без натяжения.

  1. Отключают воду (перекрывают общий вентиль).
  2. Отключают гибкую подводку к кухонному крану, устанавливают вентиль для стиральной машины. Затем обратно подключают гибкую подводку от крана. Если вентиль пока перекрыть, подачу воды уже можно возобновить, чтобы не доставлять неудобства членам семьи.
  3. Наливной шланг прикручивают на входной патрубок ПММ. Рекомендуется использовать элемент, изогнутый под прямым углом. Это позволит пододвинуть машину ближе к стене.
  4. Второй конец шланга присоединяют к отводу вентиля, установленного на конце трубопровода ХВС (для стиральной машины).

На этом процедура подключения завершена. Можно подключать машину к канализации и выполнять пробный запуск машины.

Наливной шланг присоединяют от руки. Использовать ключи для него не надо, пластиковые гайки имеют достаточный диаметр, чтобы их можно было плотно завернуть руками.

К ГВС

Подключение к ГВС, по замыслу конструкторов, позволит сэкономить электроэнергию и отказаться от нагрева воды в самой машине.

Определенный резон в этом есть, но надо учесть — цена горячей воды намного выше, чем холодной.

Если бы их стоимость была одинаковой, экономия стала бы заметной. А так получается, что вместо дорогого нагрева используется дорогая вода.

Единственным бесспорным плюсом является увеличение срока службы ТЭНа, который оказывается практически не задействованным в работе машины. Подключение машины к линии ГВС технологически ничем не отличается от присоединения ее к трубопроводу холодной воды. Однако, есть некоторые нюансы.

Надо приобрести шланг, предназначенный для работы с водой, температура которой может составлять от 70° и выше. Есть образцы, способные выдерживать температуры до 90°. Как правило, такие шланги маркируют красной полосой. Как вариант, пластиковые гайки могут быть красного цвета.

В остальном, процедура ничем не отличается от изложенной выше, только подключаться надо к линии ГВС.

Общие правила установки

При монтаже посудомойки необходимо придерживаться общих рекомендаций:

  1. Розетка для посудомойки должна быть индивидуальной типа «Евро», достаточно мощной и иметь аварийное отключение;
  2. Подвод холодной воды должен быть хорошо организованным и герметичным, иначе посудомойка может затопить помещение;
  3. Расстояние от посудомоечной машины до слива и до входа в канализацию должно быть минимальным – около 1,5 м. Чем оно выше, тем с большей нагрузкой придется работать насосу, что чревато его быстрым износом;
  4. Встраиваемая посудомойка должна по всем параметрам подходить к кухонной мебели, чтобы её легко можно было установить под столешницу или в шкаф;
  5. Чаще всего к посудомойкам при покупке прилагается инструкция со всевозможными иллюстрациями и схемами, поэтому на вопрос о том, как подключить посудомойку, можно найти ответы в ней. Если же схема подключения и инструкции отсутствуют, то необходимо следовать определенным правилам, описанным ниже.

Универсальная схема подключения посудомоечной машины (вид сзади)

Обратите внимание! Если посудомойка приобретается во время ремонта, то рекомендуется сразу обдумать ее месторасположение и подвести для нее отдельную розетку.

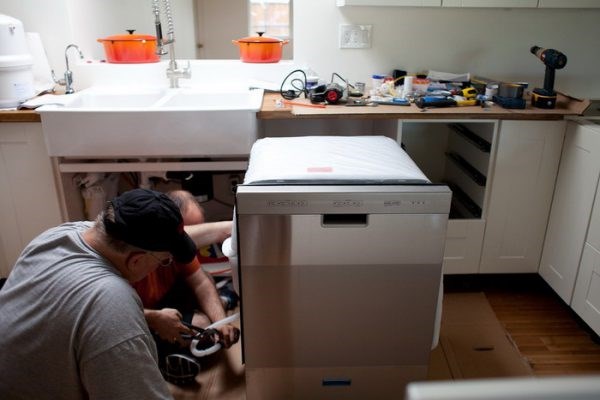

Процесс установки мастером посудомоечной машины

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Если нет специальной защиты от протечек, то при подключении устройства необходимо установить запорный кран, или вентиль, который защитит от затопления. Если же вам что-то непонятно, пишите мне!

Подключение посудомоечной машины к водопроводу и канализации.

  1. Категорически запрещается совершать подключение посудомойки к розетке, которая предназначена для электроплиты. Розетка должна в обязательном порядке иметь заземление, силу тока 16А и желательно находиться рядом с устройством;
  2. Если условия кухни позволяют поместить посудомойку только рядом с плитой, холодильником или духовкой, нужно убедиться, что для каждого электроприбора есть своя розетка в целях исключения перегрузки;
  3. Ни в коем случае не использовать удлинители и тройники для подключения посудомоечной машины к розетке – это небезопасно, так как повышается риск пожарной ситуации;
  4. Не помешает установить на кухне стабилизатор для электроприборов. Таким образом, посудомойка, а также холодильник, плита и духовка будут работать без скачков напряжения в сети, следовательно, срок их эксплуатации продлится;
  5. Основной кабель должен быть сечением жилы размером не менее 2 мм. Подключая посудомойку самостоятельно, следует учесть, что кабель для заземления должен быть трёхжильным.

Как правильно подключить посудомоечную машину

Подключить посудомоечное устройство самостоятельно без потери гарантии просто. Это позволяет сэкономить на вызове мастера. Схема подключения универсальная, и все работы можно выполнять в удобном порядке.

Для монтажа устройства потребуются следующие инструменты и материалы:

  • отвёртка;
  • пассатижи;
  • разводной ключ (необязательно);
  • изолента для обмотки металлической резьбы на пассатижах, чтобы не испортить резьбу при затягивании;
  • лента для гидроизоляции;
  • сточный сифон;
  • тройник с резьбой ¾;
  • водяной фильтр грубой механической очистки;
  • подсоединительная труба и прочее.

Требуемые материалы для монтажа посудомойки к канализации и водопроводу

Важно! Некоторыми материалами посудомойки уже могут быть укомплектованы. Полный перечень требуемого оборудования и материалов индивидуален, зависит только от производителя и модели оборудования.

Рекомендуется подключение посудомоечной машины к канализации и системе водоснабжения проводить в следующей последовательности:

  1. Подготовительный этап – подготовка материалов, установка устройства на место эксплуатации;
  2. Подключение к канализации;
  3. Организация водоснабжения;
  4. Подключение к розетке (при надобности – электромонтажные работы по прокладке кабеля, монтажу розетки);
  5. Завершающий этап – проверка работоспособности устройства.

Подготовительный этап

Перед началом выполнения всех работ по установке и подключению посудомоечной машины нужно убедиться, что она не повреждена после транспортировки. При небольшом шатании устройство не должно издавать посторонние звуки – скрип, стук. Если ничего странного не замечено, то можно приступать к установке устройства на место дисклокации.

Длина воздушного зазора между стеной кухни и задней стенкой посудомойки должна быть минимум 5 см. Этого достаточно для обеспечения хорошей воздушной циркуляции.

Встраиваемые посудомойки перед подключением к инженерным коммуникациям требуется изначально встроить в кухонную мебель. Перед ее установкой необходимо защитить столешницу от взаимодействия с горячим паром. Поэтому на обратной стороне столешницы нужно закрепить металлизированную плёнку.

Обратите внимание! Компания Siemens очень часто отступается от технических норм и создаёт встраиваемые устройства, нестандартные по размеру. Необходимо быть предельно внимательным в расчетах мебели, покупая посудомойки этой фирмы.

Подсоединение к канализации своими руками

Подключить посудомоечную машину к канализации просто, если она будет находиться возле мойки. Тогда необходимо сменить обычный сифон на сифон с дополнительными отводами. Сифон должен иметь водяной затвор, чтобы в устройство не попадали неприятные запахи из канализационной системы.

Внешний вид встраиваемой посудомойки

Видео

Посмотрите видеосюжет о том, как самостоятельно подключить машину для мытья посуды к водопроводу и канализации:

Егор Тараненко

Инженер-электронщик с многолетним опытом работы. Несколько лет занимался организацией ремонта бытовой техники. Рад поделиться с читателями своими знаниями в области эксплуатации и ремонта приборов. Обожает спортивную рыбалку, водный туризм и путешествия.

Привычка «экономно» пользоваться стиральной машиной-автомат может привести к появлению в ней неприятного запаха. Стирки при температурах ниже 60 ℃ и короткие полоскания позволяют грибкам и бактериям с грязной одежды оставаться на внутренних поверхностях и активно размножаться.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Однако к процессу следует отнестись серьезно, ведь в случае допущения мелких ошибок может образовываться неприятный запах на кухне либо скапливаться грязная вода в самой машинке. Если же вам что-то непонятно, пишите мне!

Установка посудомоечной машины — практические рекомендации по подключению

  1. Завершающий этап в подключении посудомоечной машины – это проверка устройства на работоспособность. В этом случае машину испытывают вхолостую, контролируя скорость поступления воды, ее нагрев, а также работу в сушильном режиме. Проверка проводится без посуды, но с обязательным добавлением регенерирующей соли и моющих средств.

Шаг 3 – Подсоединяем воду

Первым этапом является установка тройника между водопроводной трубой и краном. В ходе этой манипуляции образуется ответвление, к которому и будет присоединяться наш агрегат. В случае, когда у устройства нет функции подключения к воде, нужно установить особый вентиль. Здесь же происходит установка фильтра для очистки воды. Порядок действий:

  1. Отсоединяем гибкий шланг смесителя от металлопластиковой трубы.
  2. Теперь нужно подсоединять тройник, перед этим намотав на резьбу фторопластовую уплотнительную ленту.
  3. Сверху на тройник накручиваем смесительный шланг.
  4. На отвод устанавливается фильтр для очистки, далее запорный кран (здесь также необходимо намотать ФУМ ленту).
  5. Берем шланг от техники и присоединяем к крану.

Как Правильно Подключить Посудомоечную Машину к Канализации • Подключение к канализации

Демонтаж

Демонтажа этого вида бытовой техники не сложен. Отключить малогабаритную или отдельно стоящую посудомоечную машину не представляет большого труда: главное, аккуратно отсоединить ее от сантехнических узлов во избежание протечек и повреждения шлангов и кабелей.

Если же речь идет о встроенной машинке, то чтобы ее вытащить, потребуется длительное время. Все действия нужно выполнять пошагово во избежание нанесения ущерба технике либо кухонной мебели, в которую она встроена.

  • провести осмотр и определить все места крепления машинки к мебели;
  • подготовить требуемые инструменты (шуруповерт либо отвертки, плоскую и крестовую);
  • выдернуть шнур устройства из сети;
  • перекрыть вентили, блокируя подачу и сток воды;
  • открутить крепежные гайки хомутов и отсоединить все шланги (предварительно приготовив емкость для стекающей воды);
  • открыть дверцу машинки, найти и открутить все болты, с помощью которых она прикручена к элементам мебели;
  • снять лицевую панель (навесной фасад), после чего вынуть саму машинку из ниши.

Важно! Некоторые модели потребуют полной разборки при демонтаже: нужно будет отсоединить провода в распределительной коробке, открутить стенки посудомойки и т. д. В таком случае рекомендуется сначала найти видеоинструкцию, детально ее изучить и в процессе фотографировать все узлы до разборки.

подключаем стиральную машину к водопроводу

Подключение посудомоечной машины своими руками
О том, как произвести подключение воды к посудомоечной машине Bosch самостоятельно, расскажем в статье.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Если, помимо посудомойки, надо подключить стиральную машинку, еще одну раковину, фильтр, то вместо тройника используют коллекторный узел. Если же вам что-то непонятно, пишите мне!

На столе

  • машинка должна устойчиво стоять на ровной поверхности (если она встраивается в мебель, то отклонение по горизонтали более чем на 2° недопустимо);
  • точки подключения слива и водорозетка не должны быть дальше 1,5 метров от устройства;
  • в идеале – выделить отдельную розетку на 220 вольт с прокинутым от щитка с автоматами кабелем.
  • необходимо подготовить всю мебель, через которую будут пропускаться провода и шланги, до начала установки (сделать отверстия, отодвинуть предметы и пр.).

Заключение

Подключение посудомоечной машины требует наличия некоторых навыков, но ни один из них не является настолько сложным, чтобы не выполнить необходимые действия самостоятельно.

Конечно, всегда можно вызвать специалиста, но при этом придется потратить некоторую сумму, да и риск столкнуться с непрофессионалом все же существует. Поэтому лучше попробовать сделать все своими руками, предварительно подготовившись к процессу и инструментально, и теоретически.

  1. Выбрать место или заранее обговорить с монтажниками куда будет врезаться техника,
  2. Подвести воду и канализацию,
  3. Выделить отдельную розетку,
  4. Выровнять по уровню,
  5. Произвести пробный пуск.
