Терморегулятор для теплого пола: как грамотно подобрать модель и установить своими руками

Терморегулятор – важный элемент системы теплого пола. От его точной работы зависит экономичность, стабильность, долговечность и пожарная безопасность функционирующей отопительной системы. Поэтому потребителям важно знать, какой терморегулятор выбрать для теплого пола и как его грамотно установить в помещении.

Главная задача терморегулятора – контроль работы системы теплый пол.

Принцип работы зависит от вида теплого пола:

Для водяного пола – уменьшение или увеличение объема горячего теплоносителя, поступающего из системы отопления. Практически – это вентиль (термосмесительный клапан), которым увеличиваются и уменьшаются потоки горячего и охлажденного теплоносителя в контуре.

Для электрического – включение и отключение нагревательных элементов либо уменьшение или увеличение проходящего через них электротока.

Прибор обеспечивает комфортные условия для жизнедеятельности, экономичный расход топлива или электроэнергии. Терморегулятор работает в тандеме с термодатчиком, от которого поступает информация.

В зависимости от вида отопления, устройства могут регулировать следующие параметры:

  • Температуру пола. Датчики устанавливаются рядом с отопительным контуром и показывают степень нагрева финишного полового покрытия. Применяются в небольших по длине контурах и маломощных системах, используемых в качестве дополнительного источника тепла совместно с батареями.
  • Температура воздуха. Датчики для этих видов монтируются непосредственно в корпусе. Используются на мощных системах в домах, имеющих соответствующую требованиям стандартов теплоизоляцию. В противном случае большие потери теплоносителей делают эксплуатацию системы нерентабельной
  • Комбинированные. Самый совершенный вид терморегуляторов. Управление параметрами отопления выполняется с учетом показаний двух датчиков: в помещении и рядом с отопительной системой. При желании управление может производиться на основании показаний только одного из установленных в помещении датчиков.

Терморегулятор для теплого пола: как грамотно подобрать модель и установить своими руками

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Пленочные системы выполнены из полос карбоновой пасты высокопрочного углепластика, которые скрыты под термостойкой полиэтиленовой пленкой. Если же вам что-то непонятно, пишите мне!

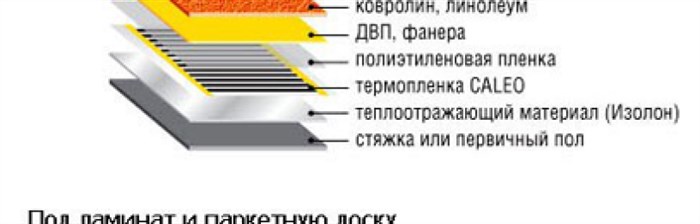

Монтаж пленочного теплого пола своими руками.

Виды приборов

По типу монтажа терморегуляторы делятся на 3 категории:

  • накладные – монтируются прямо на стену;
  • встраиваемые – устанавливаются в стандартные подрозетники, которые применяются для монтажа выключателей и розеток или с помощью накладной коробки могут крепиться на стену;
  • встраиваемые в рамку, например, Легранд — для наибольшего соответствия с розетками и выключателями, располагающимися рядом;
  • с крепежом на дин-рейку – устанавливаются в шкафах (щитах) управления.

Но основная классификация — способ регулировки (настройки) приборов. Она может осуществляться механически, вручную или с использованием автоматики.

Механические

Регулировка устройства производится вращением колесика, которое настраивается на определенную температуру.

Механический прибор имеет свои преимущества и недостатки:

  • низкая стоимость;
  • простота эксплуатации;
  • возможность работы при низких температурах;
  • надежность;
  • независимость от перепадов напряжения;
  • длительный срок службы;
  • автоматическое включение после отключения электроэнергии.
  • минимальная функциональность;
  • Отсутствие возможности дистанционного управления;
  • большая погрешность в настройках;
  • наличие громких щелчков при изгибах биметаллической пластины.

Несмотря на простоту и описанные недостатки механические терморегуляторы прочно держатся на потребительском рынке благодаря высокой надежности, простоте и взаимозаменяемости.

Электронные

Терморегулятор для теплого пола: как грамотно подобрать модель и установить своими руками

Внешне сходные с механическими, но кардинально отличающиеся по функционалу приборы.

Они состоят из следующих компонентов:

  • возможность установки выносного термодатчика в произвольном месте помещения;
  • наличие дисплея, отображающего текущую и заданную температуру;
  • возможность мультизонального управления нагревом;
  • точность термодатчика до долей градуса;
  • индикация в случае ошибки или поломки;
  • возможность комплектования выносным блоком дистанционного управления.
  • зависимость стабильности работы контролирующей микросхемы от перепадов напряжения;
  • сбои в настройках при кратковременном отключении электроэнергии;
  • более высокая цена, чем на механические приборы.

Механические терморегуляторы стоят ненамного дешевле своих электронных аналогов, поэтому при отсутствии перепадов напряжения в сети выбор между этими двумя типами устройств определяется преимущественно их внешним видом.

Как установить терморегуляторы для тёплого пола

Терморегуляторы для управления тёплыми полами по набору встроенных функций бывают непрограммируемые и программируемые. Первые ещё называют классическими.

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

Терморегуляторы с кнопочным управлением выглядят более современно. Они снабжены электронным дисплеем, у них больше функций. Есть «ночной режим», который уменьшает яркость дисплея, чем существенно экономит электроэнергию в ночное время. С помощью «защиты от детей» можно заблокировать кнопки терморегулятора, а таймером выставлять временной диапазон для прогрева и остывания пола.

как подключить и настроить терморегулятор теплого пола

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
От монтажной коробки с терморегулятором монтажная трубка металло-пластиковая трубка Ø 16 мм заводится в зону, обогреваемая примерно на 0,5 м. Если же вам что-то непонятно, пишите мне!

Как выбрать терморегулятор для теплого пола и установить своими руками

  • при помощи перфоратора с коронкой, проделать в стене отверстие под подрозетник (для удобства последующего монтажа желательно выбирать глубокий подрозетник) и
    вертикальную штробу под провода питания (от вводного щитка) и датчик;
  • подвести провода питания системы обогрева и датчика до подрозетника;
  • выполнить соединения согласно данного паспорта;
  • закрепить терморегулятор в монтажной коробке.

Как установить и подключить терморегулятор теплого пола

Комфортную температуру в домах в настоящие дни создаёт система «тёплый пол» с водяной или электрической конструкцией нагрева. Её работу контролирует регулировочное устройство в комплексе с одним или несколькими датчиками.

При включении или отключении тепловых матов датчики передают информацию на терморегулятор для теплового пола. Благодаря работе устройства в помещении поддерживается заданная, комфортная для окружающих, температура.

Принцип действия терморегулятора

Терморегуляторы – специальные устройства для настройки теплового режима в помещении в зависимости от погодных условий. Они надёжны, просты в управлении, как правило, служат много лет без поломок и сбоев режимов настройки.

Устройства рассчитаны на пользование ими людьми любого уровня знаний. То есть, управление ими доступно, в том числе, подросткам и пожилым людьми.

Терморегуляторы рассчитаны на установку минимальной температуры для каждого помещения в доме индивидуально. Особенно такое преимущество имеют модели с программированием режима работы устройства в интервале всего дня.

Рабочим инструментом служит выносной термостат системы «тёплый пол» (СТП). Его назначение: при достижении установленной на приборе температуры размыкать или, напротив, замыкать электрическую цепь.

В результате такого действия система прекращает или возобновляет нагрев. Терморегуляторы подразделяются на следующие виды:

Механические конструкции

Термодатчиком служит биметаллическая пластина, замыкающая контакты нагревательных матов. При повышении температуры в комнате пластина выгибается и размыкает электрический контур, в результате чего прекращается подача электрической энергии.

После охлаждения и выпрямления пластина вновь замыкает контакты, возобновляя цикл.

Изменение температуры в комнате осуществляется вращением специального колёсика. Несмотря на примитивную конструкцию, минимальную функциональность, невозможность установки дистанционного управления, механический терморегулятор продолжает использоваться, благодаря своим особенностям:

  • простота настроек в процессе эксплуатации;
  • невысокая стоимость;
  • надёжность конструкции при эксплуатации высоких и низких температур;
  • независимость от энергетических помех;
  • устройство автоматически включается с подачей электричества после его отключения.

Электронные терморегуляторы

Терморезисторы применяются в качестве датчиков температуры в релейных (электронных) регуляторов температуры. Терморезисторы, при нагревании окружающей среды, изменяют сопротивление электротоку, которое фиксирует микросхема управления, осуществляющая передачу сигнала реле.

Обмотка реле размыкает контакты, разрывая цепь, происходит обесточивание силовой цепи.

Температура окружающей среды снижается на 1 градус, не более, цепь замыкается, возобновляя нагрев системы «тёплого пола».

Как подключить и настроить терморегулятор теплого пола

Виды регуляторов температуры

Помимо этого, терморегуляторы можно поделить на три условные группы:

  1. Электромеханические – самые простые и дешёвые прототипы, в основе которых заложен механический принцип действия с электрической составляющей. Функций и настроек у таких регуляторов немного: клавиша включения-выключения, колёсико либо ручка установки температуры и светодиод, показывающий, происходит ли нагрев в данный момент.
  2. Электронные почти ничем особенным не отличаются от предыдущих, за исключением того, что оснащаются цифровым табло и, следовательно, электронным датчиком температуры. Точность регулировки у них лучше, но и стоимость выше.
  3. «Умные» терморегуляторы – самый предпочтительный вариант. Это по-настоящему «умные» и функциональные программаторы, способные не только поддерживать заданную температуру, но и позволяющие задавать режим удобным способом. Так, они могут сами включаться и отключаться в заданное время, понижать температуру ночью. Причём программа позволяет менять температуру не только в зависимости от времени суток, но и подстраиваться под желания владельца. Допустим, утром пол прогреется, а с уходом из дома будет поддерживаться минимальная температура, а к возвращению хозяина пол (и помещение) будет прогрето до комфортного уровня. В выходные дни регулятор будет работать по другому заданному алгоритму. Это не только удобно, но и позволяет неплохо экономить электроэнергию. Некоторые модели могут оснащаться пультом ДУ или вообще управляться удалённым образом через интернет или мобильную связь.

Большинство регуляторов имеют возможность следить за температурой лишь в одном из помещений, управляя одним потребителем.

Однако выпускаются и такие модели, которые способны регулировать и управлять температурой и в смежных комнатах. Для этого они оснащаются дополнительными входами для термодатчиков и дополнительными выходами для обогревателя.

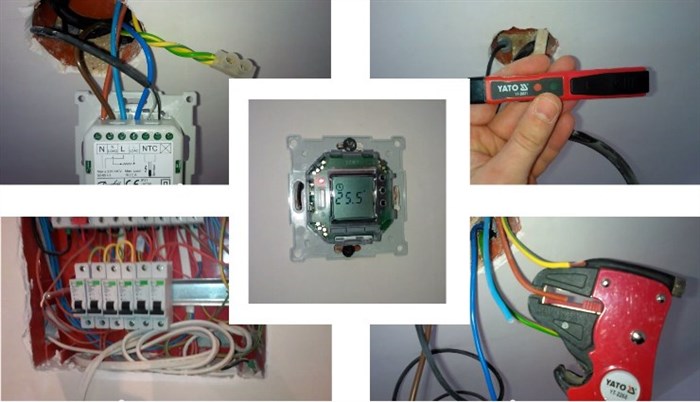

терморегулятор

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Неправильный монтаж инфракрасного плёночного тёплого пола, ошибочное подключение напряжения и неверная установка датчиков, встречаются в каждом третьем случае самостоятельной укладки. Если же вам что-то непонятно, пишите мне!

Монтаж кабельного теплого пола под плитку –

  1. Обеспечение комфортных для человека условий, ведь при нагреве пола выше +27°С ощущения для ног могут быть далеко не из приятных.
  2. Покрытие пола также требует поддержания определённых температур, несоблюдение которых может привести к различным неприятным моментам — деформации, усыханию, расхождению швов.
  3. И постоянная нерегулируемая работа нагревательного элемента выльется в ощутимый перерасход электроэнергии.

Подготовительные работы

Перед тем как приступить к подключению регулятора, необходимо провести ряд подготовительных действий. Для начала определяют, где он будет располагаться, учитывая ряд нюансов:

  1. Прибор не устанавливают там, где он может попадать под прямые солнечные лучи, не рекомендуется установка и на сквозняках. Особенно это касается моделей со встроенным датчиком, которые будут регулировать температуру по воздушному потоку комнаты.
  2. Нежелательно устанавливать регулятор и на наружных стенах, контактирующих с улицей, так как это может привести к неверному снятию показаний.
  3. Высота установки прибора — не менее важный момент. Предписана установка на высоте не ниже 400 мм.
  4. Запрещается устанавливать приборы регулировки температуры в помещениях с повышенной влажностью, так как практически ни одна модель не оснащается влагозащитным корпусом. Следовательно, если пол с обогревом находится в ванной, душевой или бане, то сам регулятор необходимо вынести в соседнюю комнату, где он не будет подвергаться избытку влаги.
  5. Термодатчик необходимо располагать не ближе 500 мм от стены, в случае кабельной модели пола — между витками по центру. Если используется плёночный вариант, то головка термометра располагается по центру карбоновой нагревательной полосы.

Для более удобного и комфортного монтажа рекомендуется использовать удлинённый подрозетник 60 мм. Это позволит свободно расположить все подключённые к прибору провода.

Для пола с обогревом рекомендуется провести отдельную выделенную линию питания с медным кабелем с сечением проводов 2,5 мм, которые вполне смогут выдержать нагрузку до 3,5 киловатт. Причём линия должна быть оснащена отдельным автоматическим выключателем на 16 ампер.

Если стяжку рассчитывается делать довольно толстую (35–50 мм), то гофротрубки можно не погружать в штробу на полу. В противном случае придётся подготовить соответствующую канавку и здесь. Концы гофры следует заглушить, чтобы в процессе туда не попал раствор.

Когда проводится подключение терморегулятора к теплому полу плёночного вида, то гофрированные трубки не используют, так как здесь принцип замера температуры будет иным.

терморегулятор

Монтаж пленочного теплого пола

Cистема инфракрасного теплого пола пленочного типа является одной из инновационных и уникальных разработок, которая позволяет решать проблемы, возникающие при обустройстве отопления жилья.

Как правильно выбрать комплектующие для системы и уложить инфракрасный теплый пол своими руками, рассмотрим подробнее.

Как устроена ИК-система?

Инфракрасный теплый пол представляет собой довольно сложную систему, изготовить которую самостоятельно в домашних условиях не получится.

Система создана на основе уникальной наноструктуры, которая способна генерировать инфракрасное излучение, невидимое человеческому глазу.

В зависимости от типа исполнения нагревательных элементов ИК-системы делятся на два основных вида: стержневые и пленочные

Пленочные системы выполнены из полос карбоновой пасты – высокопрочного углепластика, которые скрыты под термостойкой полиэтиленовой пленкой.

Все полосы, толщина которых не превышает и десяти миллиметров, расположены на равноудаленном расстоянии в 10-15 мм и параллельно соединены между собой защищенными серебряным покрытием плоскими токоведущими шинами.

Под действием электротока, подаваемого на шины, карбоновые элементы начинают излучать ИК-излучение, длина волн которого в биорезонансном диапазоне варьируется в пределах 9-20 мкм

Основу стержневых систем составляют графитово-серебряные стержни, внутри которых проложен карбоновый материал. Они соединены между собой многожильными проводами и запаяны в защитную медную оболочку. Системы выпускаются в виде отдельных кабелей или готовых бухт.

Инфракрасные лучи в таких системах действуют прямолинейно, а потому вызывают нагрев не окружающего воздуха, а расположенных внутри помещения предметов: напольного покрытия, мебели, стен и потолка. Благодаря этому свойству скорость ИК-обогрева значительно выше традиционных аналогов – электрической и водяной систем.

К числу неоспоримых достоинств инфракрасного пленочного теплого пола стоит отнести:

  • Экологичность. Инфракрасные лучи по воздействию схожи с солнечным светом и потому оказывают благоприятное влияние на все живые организмы. Они не имеют побочного эффекта.
  • Простота монтажа. Конструктивные особенности системы позволяют при минимальных затратах и усилиях произвести качественный монтаж, владея лишь базовыми навыками строительных работ.
  • Сочетаемость с разными видами покрытия. Укладку инфракрасного теплого пола допускается выполнять сразу «на сухую» под ковролин, паркетную доску, линолеум или ламинат.

Благодаря тому, что нагревательные элементы в пленочной системе плотно заламинированы полимерным слоем, им не страшны случайные вмятины и проколы, а также воздействие влаги. Но даже в случае повреждения одной из карбоновых полос за счет параллельной схемы подключения остальные элементы будут продолжать работать.

Инфракрасная пленочная система — самый простой и доступный для самостоятельного устройства вариант напольного обогрева

Монтаж пленочного теплого пола своими руками

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
В результате этого уменьшается либо увеличивается подача воды электроэнергии обогревателю под ногами и отдача тепла уже от него комнате. Если же вам что-то непонятно, пишите мне!

Терморегулятор для теплых полов – выбор и подключение термостата к теплым полам

  • Самостоятельная укладка. Если выбрать отечественный пол БНК – 2370, то за 20 м², придется заплатить около 13850 руб. Без учета стяжки и проведения других работ. Цена терморегулятора составит от 800 руб. и выше. Расчёт стоимости настилки плёночного пола на 1 м² компании DEVI увеличит стоимость до 22890 за комнату в 20 м².
  • Стоимость работ по установке ИК пола варьируется в зависимости от региона РФ и компании подрядчика, но в целом составит от 1500 до 2000 руб. за м², с учетом полной стоимости расходных материалов и напольного покрытия. Получается, что полная стоимость ремонта под ключ, с монтажом ламината или линолеума составит приблизительно 40 000 руб. за комнату в 20 м².

Монтаж регуляторов температуры

У меня теплым полом обогревается 3 помещения, поэтому в коридоре я установил 3 регулятора:

Монтаж регуляторов температуры электрического теплого пола

Монтаж регуляторов температуры электрического теплого пола

Монтаж регуляторов температуры электрического теплого пола

Была идея установить все три регулятора под одну тройную рамку, вместе. Но оказалось корпус регулятора больше, чем у обычной розетки, и рамок таких нет. Поэтому, поставил их раздельно, получился целый пульт управления в коридоре, вот что получилось:

Монтаж регуляторов температуры электрического теплого пола

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Перед началом работ по подключению следует предварительно проштробить в стене монтажную канавку, в которой в дальнейшем будут расположены две пластиковые трубки. Если же вам что-то непонятно, пишите мне!

Как подключить тёплый пол к термостату: схема, особенности монтажа терморегулятора

Правила выбора и рекомендации

Подбирая терморегулятор для управления электрическими напольными пленками или матами, необходимо особое внимание уделить мощности данного прибора в техпаспорте. Она должна на 10–20% быть выше мощности потребляемой на максимуме теплым полом. В противном случае система обогрева будет работать некорректно либо термостат просто перегорит.

Устанавливается терморегулирующее устройство на стене поблизости от розетки, к которой планируется подключить теплый пол, работающий от электричества. Чем меньше выйдет длина проводов, тем лучше. Если ТП водяной, то можно выбрать любое место.

схема подключения

Как подключить и настроить терморегулятор теплого пола.
Терморезисторы применяются в качестве датчиков температуры в релейных (электронных) регуляторов температуры. Терморезисторы, при нагревании окружающей среды, изменяют сопротивление электротоку, которое фиксирует микросхема управления, осуществляющая передачу сигнала реле.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
термодатчик, встроенного или выносного вида должен передавать точную информацию в термостат, который регулирует температуру увеличением или снижением мощности, нагревающего устройства;. Если же вам что-то непонятно, пишите мне!

Как правильно подключить теплый пол к регулятору температуры и к электросети, подключение теплого пола к терморегулятору – особенности монтажа

Подключение и монтаж пола

Для подключения любого из вышеописанных терморегуляторов необходимо:

  1. Подобрать место для установки управляющего устройства.
  2. К этой точке подвести проводку от розетки.
  3. Установить на полу датчик температуры с прокладкой от него кабеля до термостата.
  4. Подсоединить все электропровода в соответствие со схемой подключения из инструкции системы напольного отопления.
  5. Проверить работоспособность ТП и закрыть его стяжкой или финишем.

Прокладка проводов производится с использованием гофрированных трубок. Температурный сенсор должен располагаться между нагревательных элементов и на расстоянии от стены минимум 0,5 метра. А сам регулятор следует размещать подальше от окон и таи, где он не будет закрыт створкой межкомнатной двери.

как подключить терморегулятор
