Оборудование

Сегодня весь комплект для подключения стоит в пределах 2800-4500 рублей. В него входят:

  • Ресивер (тюнер). Простым языком это приёмник. Из всего комплекта он стоит дороже всего. Выбирая его будьте серьёзны, ведь трансляция каналов происходит в форматах mpeg 2 и mpeg4. Второй лучше.
  • Антенна. Преобразует приёмный луч в фокус. Именно он принимает импульс.
  • Конвертерные крепления – 2 штуки.
  • Дисек – его задача переключать между конвертерами. Тюнер в одно время принимает импульс исключительно с одного конвертера, он необходим если более двух спутников.
  • Специальный кабель.
  • F коннекторы.
  • Крепёжный кронштейн.

Инструменты которые помогут настроить антенну:

Две спутниковые антенны

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Чтобы кабель оставался рабочим как можно дольше, он должен быть герметизирован, а также надежно закреплён при помощи стяжек или же изоленты;. Если же вам что-то непонятно, пишите мне!

Как настроить спутниковую антенну самостоятельно

  • Если зачистка кабеля некачественная и неверно подсоединён F коннектор, тюнер можно испортить.
  • Кабель к тюнеру подключается не так как нужно.
  • Ошибочное место установки. Присутствует объект, закрывающий сигнал.
  • Не указан порт дисека для спутника.

Выбираем спутник

Нужно выбрать какой оператор спутникового тв нам нужен.

Основа спутникового телевидения – орбитальные спутники. Телевизионные станции отправляют на них сигнал, а они распространяют его на огромные территории. Затем он поступает на антенну, та отражает его на головку, она передаёт его на тюнер. Там происходит раскодировка и мы видим картинку и слышим звук.

Но просто антенны для этого мало. Тут нужна целая система.

Каналы собираются в пакеты и приобретается карта, которая раскодирует их.

Вещание русских каналов происходит со спутников из разных концов мира. Чтобы принимать сигнал с конкретного спутника, требуется чтобы антенна была направлена в его сторону и выставить верную частоту. Если нужные спутники рядом, то чтобы поймать его, нужна всего одна антенна.

Спутник Ямал 201 даёт возможность просматривать до тридцати русских каналов. На околоземной орбите есть много трансляторов бесплатных каналов.

При выборе оператора присмотритесь к:

Установка и настройка спутниковой антенны

Комплект спутникового оборудования.

Как правило, комплекты включают в себя рефлектор с креплением, конвертор, кронштейн, ресивер, кабель для подключения к телевизору и коаксиальный провод, мультифиды, DiSEqC (для приёма программ с нескольких спутн.).

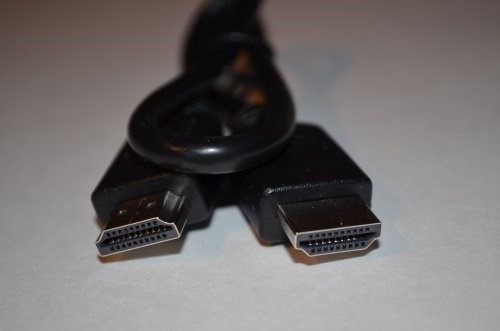

Кабель HDMI

2. Кабель HDMI

3. Ресивер для FTA программ (GI HD SLIM)

4. Конвертор

5. DISEqC

6. Мультифид

7, Ресивер GS B532M — Триколор ТВ

Перед установкой ознакомьтесь с инструкциями, прилагаемыми к оборудованию, убедитесь, что у вас есть все необходимые компоненты.

В качестве дополнительных компонентов и инструментов понадобятся:

— Стремянка (зависит от места установки спутн. антенны)

3. Постарайтесь избежать монтажных работ в плохую погоду. Так, например, при осуществлении монтажа в сильный мороз, есть опасность повреждения кабеля при изгибе.

Какое освещение Вы предпочитаете
ВстроенноеЛюстра
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Если вы живете в многоквартирном доме, то есть не являетесь полноправным владельцем здания, на которое устанавливаете антенну, вам может потребоваться разрешение владельца здания или организации, эксплуатирующей это здание. Если же вам что-то непонятно, пишите мне!

Подробная инструкция как самостоятельно установить и настроить спутниковую тарелку Телекарта — Блокнот IT инженера

Установите кронштейн или мачту.

Этому пункту уделите особое внимание. Ведь от того, как закреплён кронштейн, зависит качество принимаемого сигнала. Крепёж должен быть осуществлён к прочному основанию. Следует обратить внимание на то, что закрепив кронштейн на кажущийся крепкий кирпич, но пустотелый или дырчатый внутри, есть риск разбалтывания антенны в будущем.

Затем наступает самый важный момент – настройка. Т.е. позиционирование тарелки под правильным углом и в нужном направлении.

Итак, крепим спутн. ант. на кронштейн или мачту, подключаем ресивер к телевизору (ознакомьтесь с инструкцией пользователя телевизора и спутникового ресивера), далее необходимо проложить кабель (RG6U). Используя «F» коннекторы,

соедините конвертор и ресивер. В местах, где кабель подвергается интенсивному атмосферному воздействию, при необходимости, уложите его в защитный короб. И наконец, позиционирование.

Самый простой способ установки антенны на спутник — использование специального прибора (SatFinder). Но покупать его для разовой установки нет необходимости. Во многих ресиверах имеется встроенный анализатор мощности и интенсивности сигнала, используйте его. Отрегулируйте тарелку таким образом, чтобы сигнал был максимальный. Данный этап лучше всего осуществлять с помощником.

Также, например, при самостоятельной установке спутниковой антенны в Бресте, нужно учитывать, что азимут для: «НТВ-Плюс» и «Триколор-ТВ» — примерно 165’, угол места (элевация) 29,4’, угол поворота конвертора – минус 9.1.

Как установить и настроить спутниковую антенну

Для комплекта, принимающего сигнал с трёх спутников (Hotbird, Asrta, Amos), азимут в Бресте 203.7’, угол места (элевация) 27.8’, угол поворота конвертора (Astra 4.8E) 14.3’.

Это расчётные данные. На практике, лучшее качество и интенсивность сигнала со спутника, достигается точной регулировкой.

Для других населённых пунктов эти данные другие. Для определения элевации (угол возвышения), азимута, угла поворота конвертора, существуют программы, например в «Play Market». Такие программы (SatFinder) устанавливаются на смартфон.

При использовании подобных программ, не забудьте включить на смартфоне геолокацию.

Часто, устанавливая антенну самостоятельно, владелец оборудования направляет спутниковую антенну — «как у соседа», а затем осуществляется точная настройка.

При первичном поиске сигнала, используйте пункт в меню «Ручная настройка». Так для поиска программ «Триколор ТВ», выберите транспондер с частотой: 12226 L 27500. Если вы осуществляете поиск программ «НТВ – плюс», нужно выбрать частоту 12265 L 27500.

Монтаж спутниковой тарелки Телекарта

В интернете полно инструкций и рекомендаций по монтажу спутниковых антенн. Правило тут одно: антенна должна быть закреплена надежно на стационарной поверхности. Поэтому не питаем иллюзий и беремся за перфоратор ?

Я для крепежа на стену панельного дома использовал универсальные дюбели ZUM 12х71 в комплекте с саморезами к ним с шестигранной головкой (болт) под ключ на 13 длинной 75 мм.

Участок трубы, на который крепится антенна, должен быть строго вертикален. Поэтому при монтаже кронштейна не грех воспользоваться «уровнем». Но если его нет, то подойдет и простой отвес с грузиком, если, конечно нет ветра.

Телекарта на своем сайте выложила самую лучшую инструкцию по монтажу и настройке спутниковых антенн. Поэтому, кому в моем рассказе не хватает картинок, качаем инструкцию здесь. В ней смотрим как разделать антенный кабель и зафиксировать на концах разъемы F-типа.

После того как закрепите кронштейн можно приступать к сборке тарелки. Подключите кабель и не забудьте повернуть конвертер вокруг своей оси согласно данным указанным выше. Определить направление вращения очень просто. По-умолчанию антенный кабель выходит из конвертера вертикально вниз. Нам необходимо повернуть низ конвертера в сторону Юга. В моем случае это около 30°.

Почему эту процедуру нужно выполнить «на земле»? Дело в том, что после того как тарелка уже смонтирована у Вас просто может не хватить длины рук, чтобы дотянуться до конвертера.

Как Правильно Установить Спутниковую Тарелку • Выбор оператора

После чего монтируем тарелку на кронштейн, фиксируем ее, но не затягиваем гайки, чтобы была возможность перемещать ее в горизонтальной и вертикальной плоскости.

Предварительное позиционирование спутниковой антенны Телекарта

У такого расположения есть плюс, в антенне не скапливаются осадки в виде снега и дождя. Поэтому ориентируем зеркало антенны, чтобы смотрела немного в землю. А затем по земным ориентирам направляем в сторону спутника.
На этом предварительная настройка закончена и можно приступить к подключению проводов.

Настройка Телекарты

Подсоединять все провода нужно при выключенном оборудовании. То есть спутниковый приемник и телевизор должны быть отключены от сети. Подключить приемник Телекарты к телевизору можно через «тюльпаны» или SCART.

Включаем телевизор и ресивер. Переключаем телевизор на отображение сигнала с внешнего источника, обычно «AV». И скорее всего увидите следующее:

Это картинка говорит, что телевизор и спутниковый ресивер Globo X90 работают, но антенна не настроена на спутник.
Так как у нас нет никаких измерительных приборов, то будем использовать возможности самого приемника. Для чего нажимаем кнопку MENU на пульте. И выбираем пункт настройки антенны.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
От специалистов по установке и продавцов оборудования можно услышать, что спутниковая антенна требует точной настройки, и мастера для этого используют специальное оборудования. Если же вам что-то непонятно, пишите мне!

Установка и настройка спутниковой антенны самостоятельно: инструкция видео

Как настраивать антенну на спутник

Как Правильно Установить Спутниковую Тарелку • Выбор оператора

Нам необходимо плавно поворачиваем антенну в горизонтальной плоскости, смещая ее шагами по 1..2 см. После каждого сдвига делаем паузу 3..5 сек, чтобы дать возможность ресиверу обработать сигнал. Контролируем на экране телевизора уровни сигналом мощности и качества. Как только Вы нащупаете спутник, то вначале увеличится значение мощности, а потом и качества.

Этих значений вполне достаточно для качественно приема Телекарты в Волгограде. После чего настройку антенны можно считать законченной. Затягиваем покрепче все болты и гайки. При этом контролируем значения параметров мощности и качества.

Настройка антенн и конверторов на спутники

Рассмотрим настройку антенны на 3 спутника (Amos, Sirius, HotBird). Сперва нужно настроить антенну на спутник Sirius (Astra). Для этого подсоедините один конец кабеля к центральному конвертору, а другой – ко входу ресивера (LNB in).

Все манипуляции с разъемами должны осуществляться при выключенном ресивере.

Ресивер нужно подключить к телевизору, нажать на пульте ресивера кнопку “OK”, перейти на спутник Sirius, выбрать рабочий канал, например «Рада» или «2+2», снова нажать кнопку “OK” для перехода на выбранный канал.

Антенна не настроена. Шкала Качество пустая

и включаем ресивер по предыдущему примеру на рабочий канал спутника Amos, например «1+1» или «Новый канал». Регулировочными болтами мультифида, и проворачиванием конвертора вокруг своей оси, добиваемся максимального сигнала с данного спутника.

Аналогичным образом подключаемся к левому, самому нижнему конвертору, и настраиваем спутник HotBird (каналы «1TVRUS» (ОРТ), «РТР»).

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Чтобы собственноручно настроить каналы при помощи модуля Триколор не используя ресивер , необходимо выбрать и включить на телевизоре ручную настройку. Если же вам что-то непонятно, пишите мне!

Установка спутниковой антенны

Прокладка, подсоединение телевизионного кабеля

Как мы уже оговаривали, кабель не должен переламываться и перегибаться под острыми углами на всей его протяженности. Если вы заводите кабель в комнату снаружи, отверстие под кабель следует сверлить под наклоном, чтобы вода снаружи не затекала в отверстие внутрь.

Кабель спускается с крыши. При таком креплении он не будет тереться о край крыши

Если кабель спускается с крыши, укрепите его так, чтобы свисая с угла крыши, он нигде не перетирался под воздействием ветра, снега и т. д.

Снаружи кабель подключается к diseqc-переключателю в порт «reseiver», внутри – к входу в ресивер «lnb in».

В конечном итоге, если все подключено правильно и кабель не поврежден, вы наконец-то можете насладиться качественным изображением, обильным количеством каналов и прекрасным звуком.

Удачи вам. Смело беритесь за дело, и все у вас получится.

При возникновении вопросов, пишите в комментарии. Мы с удовольствием постараемся ответить на каждый.

Если Вам была полезна данная информация, чтобы поделиться ею в соцсетях, нажмите на любую кнопочку снизу:

Настройка тюнера

Правильно настроить спутниковую антенну самому еще проще, чем монтировать. Перед тем как настроить спутниковую антенну, изучите прилагающуюся к ней инструкцию, чтобы вам не понадобилась настройка спутниковой антенны для чайников.

Сначала установите правильный язык и проверьте, последняя ли версия прошивки на него установлена. Если ваша версия сильно устарела или в новой есть какие-то важные изменения, настройка тюнера начинается с его перепрошивки. Настроить спутниковую антенну самостоятельно можно и без прошивки, но она даст вам больше плюсов использования ресивера.

После этого выставьте на нем правильные время и дату, определите свой часовой пояс и настройте другие параметры. В меню поиска каналов выберите нужный спутник.

Заключительная настройка спутниковой антенны своими руками заключается в точной настройке сигнала. Откройте информацию по уровню сигнала – на ее основании проведите окончательную настройку антенны. Достигнув максимального уровня сигнала, просканируйте спутник. Для открытия каналов откройте карту доступа оператора.

Как вы видите, ничего сложного в настройке спутниковой антенны нет.

Когда вы все подключили и настроили, вы можете увидеть, что ряд каналов в списке отмечен каким-либо символом. Это может быть звездочка, восклицательный знак или еще какой-либо привлекающий внимание символ. Так обозначаются платные каналы. Чтобы смотреть их, нужно купить ключ-карту, открывающую доступ к ним.

Спутниковая антенна

Настройка спутниковых антенн самостоятельно - установка и подключение
Затем наступает самый важный момент – настройка. Т.е. позиционирование тарелки под правильным углом и в нужном направлении.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
В то время можно было смотреть только зарубежные каналы, так как своих не было, но был канал MTV, понятный без перевода, благодаря которому в доме появилась новая музыка, а в нагрузку Бивис и Баттхед -. Если же вам что-то непонятно, пишите мне!

Как установить и настроить спутниковую антенну самому

  • Прямофокусные – это классический вариант. Конвертор в прямофокусных тарелках крепится при помощи спиц прямо по центру. Элементы тарелки отбрасывают на ее поверхность тени, ухудшая прием сигнала. Этот тип антенн более подвержен влиянию погоды – во время осадков и тумана качество сигнала значительно ниже.
  • У офсетной фокус расположен не по центру, как у прямофокусных, а внизу. Такая антенна крепится под небольшим углом, обычно около 25 градусов. Благодаря этому в тарелке не скапливается снег или дождевая вода, поэтому качество приема даже в плохую погоду не падает.
  • Не так давно появился новый тип антенн – тороидальные. Тороидальная, пожалуй, самая простая антенна. С ее помощью можно без труда принимать сигнал сразу с нескольких источников. В этом типе тарелок используются параболический и тороидальный рефлекторы и несколько облучателей. Это позволяет избежать переустановки, перед тем как настроить тороидальную тарелку на другой спутник.

Нужно ли оформлять спутниковую тарелку?

Многие люди, которые хотят поставить спутниковую тарелку, задаются вопросом: нужно ли получать для этого какие-то разрешения, регистрировать антенну в каких-либо инстанциях или заниматься еще каким-либо видом бюрократической волокиты. Ответ на все эти вопросы один – нет.

Если вы живете в многоквартирном доме, то есть не являетесь полноправным владельцем здания, на которое устанавливаете антенну, вам может потребоваться разрешение владельца здания или организации, эксплуатирующей это здание. Чтобы избежать этого вы можете закрепить антенну на балконе – так как вы являетесь его полноправным владельцем, никаких разрешений не потребуется.

Но в этом случае антенна будет раскачиваться при сильном ветре, нарушая качество приема. Есть и другой выход из ситуации. Заказывая спутниковую антенну в крупной компании, вы не должны оформлять никаких разрешений – этим займется оператор.

Установка спутниковой антенны

Подключение и настройка

Настройка спутниковых антенн самостоятельно не начинается до того, как они не будут подключены к ресиверу. Для этого необходимо подготовить кабель (накрутить на него F-ку) и перекинуть его от конвертера (головки) к тюнеру.

Подготовку коаксиального кабеля выполняем по алгоритму:

  1. Срезаем изоляционный слой (1,5 см от края) кабеля;
  2. Загибаем блестящую оплётку (из мелких алюминиевых жил) наружу;
  3. Освобождаем сердцевину кабеля от экрана из фольги (необходимо избавиться примерно от 8-9 мм экрана);
  4. Очищаем сердцевину (основную медную жилу) от оставшейся эмали и надеваем F-ку.
  5. Осталось убедиться, что сердцевина «выглядывает» из F-ки не более, чем на 2мм. Всё лишнее необходимо отсечь кусачками.
  6. То же проделываем и с другим концом кабеля (заранее самостоятельно измерив необходимую длину).
  7. Подключаем кабель к конвертеру (если их несколько, то с помощью диска объединяем в один), а другой конец тянем до ресивера.

схема подключения

Установка системы завершена, следующий шаг — настройка.

Начните с полного поворота спутниковой антенны вправо вверх. Из данного положения медленно, постоянно наблюдая за уровнем сигнала со спутника, вращайте тарелку влево.

Если сигнал поймать не удалось, необходимо опустить антенну на пару миллиметров (крепёж обычно имеет маркировку), а затем повторить вращение тарелки.

Настройка спутниковой антенны самостоятельно как раз подразумевает кропотливый поиск сигнала путём ручной подгонки.

Настройка дополнительных головок будет значительно проще, так как основная антенна уже ловит сигнал в полном объёме. Останется только указать для каждого конвертера свой спутник (выбрать в настройках ресивера, а так же указать частоту, скорость и поляризацию) и вращениями, либо изгибанием ножки головки поймать приемлемый сигнал.

Отнеситесь внимательно к маркировке входов в дисеке (А,B,C…). В той же последовательности их нужно будет указать в тюнере.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
При выходе из строя или повреждении кабеля проблема обнаружится сразу по большой разнице регистрируемого излучения с каждой головки. Если же вам что-то непонятно, пишите мне!

Как самому настроить спутниковую тарелку от и до

  1. «Тарелка» (антенна). Она «соберёт» сигнал со спутника, сконцентрирует и отразит его в конвертер. Рекомендуемый диаметр — более 90 см.
  2. Конвертер (головка). Подхватит сигнал, попавший в антенну, и, после конвертации, передаст его в ресивер. Выбор зависит от поляризации (круговой или линейной) предпочитаемого спутника, в описании которого можно найти данный параметр.
  3. Ресивер (tv-тюнер). Примет сигнал от конвертера, затем произведёт его декодировку («переведёт» на язык телевизора) и передаст в конечный пункт — телевизор. Настройка этого прибора не требует специальных знаний.
  4. Кронштейн («нога»). Обеспечит надёжное крепление антенны на стене (или крыше) дома. Кроме того, позволит оперативно вращать тарелку в двух плоскостях (для поиска сигнала). Позаботьтесь о достаточном выносе тарелки от дома, чтобы при вращении она не задевала стену. В общем, установка антенны без кронштейна невозможна.
  5. Кабель (коаксиальный). Выполняет роль проводника сигнала, соединяя конвертер с ресивером (тюнером).
  6. DiSEq. Мастера называют его просто «дисек». Будет необходим, если вы надумаете принимать сигнал сразу с нескольких спутников. В этом случае поможет объединить группу конвертеров в общий кабель.
  7. «F-ки». Без них невозможно соединить кабель с каждым звеном цепи «антенна — ресивер». Понадобится 8 шт. (для перестраховки — 10).
  8. Кабель для подключения ресивера к телевизору. Может быть: композитный (тюльпан), SCART, либо HDMI (для наивысшего качества). Необходимо самостоятельно проверить, какой кабель подойдёт в вашем случае.

Возможные проблемы

Самостоятельно подключить спутниковую тарелку бывает совсем непросто. Особенно тем, кто раньше никогда не сталкивался с такой проблемой. При подключении чаще всего допускают такие ошибки:

  • Выбран неподходящий диаметр тарелки. Если размер антенны выбран некорректно, это может вызвать ухудшение качества звука или изображения во время неблагоприятных погодных условий. Устранить эту проблему можно только заменой тарелки;
  • Неверно установлена траверса. Следует отметить, что её нужно закреплять снизу кронштейна, а не над ним. Если делать это неправильно, могут быть проблемы с сигналом;
  • Использованы проходные розетки. Если использовать этот вид розеток, сигнал может пропасть полностью. Лучше всего использовать оконченные розетки, которые идут в комплекте вместе с телевизионными;
  • Использование сплиттеров, или разветвителей. Такой элемент подходит исключительно для аналогового ТВ. Дело в том, что спутниковые каналы передаются в таком виде, который обычный разветвитель не в состоянии пропустить;
  • Использование большого количества соединений. Это приводит к потере полезного сигнала, а значит, ухудшается и качество приёма.

Как Правильно Установить Спутниковую Тарелку • Выбор оператора

Как смотреть на телевизоре зашифрованные каналы? Для этого нужно получить специальный доступ. Смарт-карта для телевизора позволяет получить больше возможностей. При помощи карты оборудование может декодировать зашифрованные каналы. Это означает, что количество каналов с картой в телевизоре станет намного больше.

Теперь вы знаете, как смотреть по телевизору спутниковые каналы. Оказывается, самостоятельно установить антенну совсем несложно. С этой задачей легко справится внимательный человек.

Спутник Частота Скорость Поляризация
Amos 10722 27500 H (горизонтальная)
Hotbird 11034 27500
Sirius 11766 27500 V (вертикальная)
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Лучше приобрести тарелку немного большего диаметра, которая гарантированно будет фокусировать излучение на спутник даже в условиях тумана и сильной облачности. Если же вам что-то непонятно, пишите мне!

Советы по установке и настройке

  • Оболочка корпуса. Она должна быть выполнена из надежного изоляционного материала, либо в комплекте присутствует плотный чехол. Без дополнительной защиты диэлектрик подвергается влажности от осадков, и шумность сигнала сильно повышается еще на этапе фокусирования.
  • Усиление. Если антенна устанавливается на крыше многоквартирного дома, коэффициент усиления устройства должен быть не менее 55 дБ, т.к. кабель обладает шумностью и длительная транспортировка по нему рассеивает излучение. При близкой установке на фасаде достаточно 20 дБ.
  • Шумность. Для спутниковой головки приемлемым значением будет не выше 0.3 дБ. Стоит учитывать, что спутниковые конвекторы частотного C-спектра больше по размеру и их шумность выше аналогов.
  • Гарантийный срок. На него важно обращать внимание, т.к. спутниковое ТВ приобретается на длительный срок, да и сам процесс установки и поиска точного направления трудоемкий.
