Как проверить заряд батарейки

Все современные батарейки подразделяются на 2 больших вида:

  • Обычные (не заряжаемые) – одноразового использования элементы, имеющие емкость от 600-700 до 10 000-12 000 мАч и напряжение – от 1,5 до 9 В.
  • Аккумуляторные (перезаряжаемые) – способны к многократной перезарядке. Обладают емкостью до 3000-4000 мАч и напряжением от 1,2-1,5 до 3,6-3,7 В. В зависимости от используемых при производстве материалов, они бывают никель-кадмиевые, литий-ионные, никель-цинковые, никель-металлгибридные.

Основная масса аккумуляторных батарей относится к типу АА.

Внешне аккумуляторный элемент питания можно отличить от обычного по следующим признакам:

На заметку. Несмотря на бытующее мнение о том, что и алкалиновые батарейки можно много раз подзаряжать, они являются одноразовыми и не предназначены для многоразового использования. Их зарядка может вызвать повреждение или выход из строя дорогого подзарядного устройства для аккумуляторов.

Также отличительной чертой аккумуляторных батарей является их более высокая, по сравнению с солевыми или алкалиновыми аналогами, цена – самый простой аккумулятор имеет стоимость в 5-6 раз больше, чем дорогая обычная солевая или алкалиновая батарея.

Индикатор заряда

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Кстати, в сети уже продолжительное время гуляет лайфаки о том, что заряд батарейки можно проверить при помощи своего языка и бросков на стол с небольшой высоты. Если же вам что-то непонятно, пишите мне!

4 способа, как проверить заряд батарейки

  • Двумя пальцами разных рук касаются круглой контактной площадки у положительного и полукруглой – у отрицательного;
  • По заполнению индикаторной полоски светящимися сегментами судят о полноте заряда элемента.

Проверка заряда элемента питания

Проверяют зарядку питания при помощи цифровых электронных мультиметров и аналоговых вольтметров. Применение первых измерительных приборов более популярно и распространено, так как мультиметры имеют небольшую стоимость, просты в использовании и обслуживании.

Проверка заряда без нагрузки

Заряд питания без нагрузки (в так называемом «режиме холостого хода») измеряется следующим образом:

Какое освещение Вы предпочитаете
ВстроенноеЛюстра
  1. Регулятор мультиметра устанавливается в режим измерения постоянного напряжения;
  2. Выбирается предел измерения до 20 В;
  3. Соблюдая полярность, щупы прибора прикладываются к полюсам батарейки (красный – к положительному, черный – к отрицательному);
  4. Значение заряда (напряжения) мультиметр с небольшой погрешностью покажет на своем дисплее через 2-3 секунды.

На заметку. Перед тем, как измерить заряд батарейки мультиметром, необходимо убедиться в том, что ее полюса не загрязнены и не покрыты пленкой окислов. Все визуально заметные загрязнения удаляют смоченной в спирте ваткой или чистой ветошью. Также необходимо использовать прибор, исправность и точность измерений которого проверена временем.

Полученное при измерении значение сравнивают с тем, которое указано на питании. Так, например, если значение напряжения элемента форм-фактора типа АА меньше 1,0 В, то это означает, что он разряжен и не пригоден для дальнейшего использования.

Проверка электрических батареек мультиметром под нагрузкой

Проверка батареек мультиметром производится следующим образом:

  1. К проверяемому питанию параллельно подключают нагрузочный элемент;
  2. Соблюдая полярность, к полюсам прикладываются щупы мультиметра;
  3. Спустя примерно 35-40 секунд, с дисплея прибора снимается фактическое значение заряда питания под нагрузкой.

Проверка батареек способом измерения силы тока

Еще одним способом того, как проверить батарейку тестером, является измерение силы тока.

Производят подобное измерение следующим образом:

  1. Красный щуп прибора подключают к разъему для измерения постоянного тока (гнездо с маркировкой «COM»);
  2. Ручку регулятора прибора устанавливают на максимальное для данного мультиметра значение измеряемого постоянного тока – 5 или 10 А;
  3. Батарейку зажимают в руке и прикладывают черный щуп к отрицательному полюсу;
  4. Красным щупом касаются положительного полюса на несколько секунд, запоминая окончательное значение, которое покажет прибор.

Разряженные питания будут иметь результат подобного измерения меньше 1,7 А.

Как проверить батарейку без приборов

Самый простой щелочной или алкалиновый пальчиковый элемент питания можно проверять на степень зарядки без использования различных измерительных приборов следующим образом:

  1. Батарейку берут за верхнюю часть с положительной клеммой двумя пальцами и поднимают над поверхностью стола на 2,5-3,0 см;
  2. Разжимая пальцы, дают элементу удариться отрицательным полюсом о поверхность стола. Заряженные элементы при соприкосновении с твердой поверхностью издают глухой звук и не падают на бок, оставаясь в вертикальном положении.

duracell turbo max

Как проверить емкость батарейки

Процесс по проверке емкости аналогичен выяснению остаточного заряда этого источника питания, но показатель в Амперах должен стоять на отметке 10 А. Далее нужно соединить красный щуп мультиметра к плюсовому полюсу батарейки, а черный соответственно к минусу.

Процедура должна занимать не более 10 секунд иначе обозначенный источник питания может полностью разрядиться. Поскольку такой процесс представляет собой замыкание, а это чревато негативными последствиями для источника питания.

Если показатели на измерительном приборе показывают 0,2 ампера, то элемент питания не пригоден для дальнейшего применения. Когда величина в амперах показывает больше 1,1 (1,74 А), то такую батарейку можно еще использовать, но в приборах, где не требуется большого потребления заряда. К примеру, для пульта от телевизора, часов или же небольшого радиоприемника.

Емкость и заряд батареек

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Об этом тоже есть надпись на корпусе, но можно проверить и самому, имея мультиметр, или в случае с аккумуляторами умное зарядное устройство. Если же вам что-то непонятно, пишите мне!

Как проверить батарейку: использование тестера для проверки ёмкости, сопротивления и напряжения аккумулятора

  • значение порта для щупа под номером 1 должно быть СОМ;
  • для щупа под номером 2 нужно поставить на значение 10 ADC;
  • имеющаяся ручка непременно должна быть в положении DAC или DCA;
  • предельный результат для осуществляемой проверки по показателям должен быть не менее 6А, но не выше 10А.

Как проверить батарейку без приборов

Стоит отметить, что проверить работоспособность батарейки можно без каких-либо устройств. Изначально хочется сказать, что такой способ не покажет сколько осталось заряда, но подскажет в рабочем она состоянии или нет.

Для этого необходимо взять батарейку, поднять на высоту 5-10 сантиметров и выпустить из рук на ровную поверхность, к примеру, на стол или табурет. Если отскочила, то она имеет очень низкий заряд и вовсе не пригодна к применению.

Когда она рабочая, то звук от падения будет более глухим, к тому же она станет в вертикальное положение, в отличие от разряженного источника питания, который после падения упадет в горизонтальное положение.

Обозначенные критерии обосновываются тем, что внутри батарейки находится электролит, он имеет гелеобразное состояние, после полной разрядки он затвердевает, поэтому она отскакивает от поверхности при падении.

тестер

Как проверять другие виды батареек

Проверка работоспособности других видов батареек также не будет существенно отличаться от процедуры, описанной в двух предыдущих пунктах.

Если нужно провести проверку аккумуляторной батареи телефона или другого мобильного устройства, то просто приложите щупы соответствующего цвета к «плюсовому» и «минусовому» контакту на аккумуляторе. Если маркировка на самом элементе отсутствует, то её можно определить самостоятельно.

Важно! Обычно напряжение аккумулятора мобильного телефона составляет 3,7 вольт. Если данное значение будет выше, то скорей всего батарея попросту устарела и, возможно, где-то немного вздулась.

Ещё один плюс аналогового мультиметра в том, что он позволяет проверить даже батарейку от ручных часов, которая отличается своими небольшими размерами. Для этого нужно прислонить чёрный щуп к верхней части «таблетки», а красный к боковой, поскольку плюс у такого элемента питания покрывает почти всю площадь батарейки.

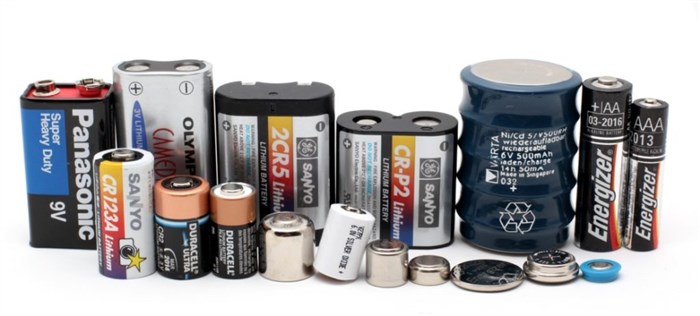

Разные батарейки.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Данная операция необходима для того, чтобы следить за уровнем падения разности потенциалов, отключая нагрузку в тот момент, когда питание будет иметь минимально допустимое значение данной характеристики. Если же вам что-то непонятно, пишите мне!

Проверка емкости АКБ ноутбука
