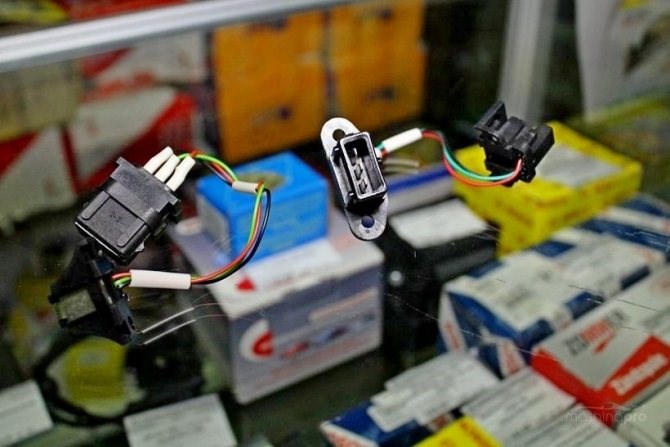

Как Проверить Датчик Холла на Трамблере • Проверка сопротивления

Как проверить датчик холла на ваз 2109

Прибор устанавливается на автомобилях с бесконтактной схемой зажигания и служит для контроля положения распредвала. Он имеет три клеммы: питание, “масса” и выход. Работает этот элемент благодаря эффекту Холла, благодаря чему он и получил свое название.

Признаки неисправности датчика Холла ВАЗ 2107

Если датчик Холла ВАЗ 2107 (карбюратор или инжектор) начинает сбоить, это проявляется в следующем:

Проблема в том, что подобные проявления возникают и при исправности других элементов системы подачи топлива и зажигания. Поэтому прежде чем менять датчик, необходимо убедиться что проблема именно в нем.

Где находится датчик Холла ВАЗ 2107 (инжектор и карбюратор)

Датчик закреплен под крышкой трамблера. Чтобы получить к нему доступ, необходимо отщелкнуть две защелки и снять крышку.

Как проверить датчик

  • заменить датчик заведомо исправным (способ хорош, если такая деталь уже имеется в наличии);
  • проверить, соответствует ли напряжение на выходе датчика номинальной величине 0,4-11 вольт (для этого необходим тестер);
  • сымитировать работу датчика, соединяя при включенном зажигании контакты 3 и 6 штекера, идущего к датчику (если искра возникает, то датчик нуждается в замене).

Место установки

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Он обеспечивает повышение производительности двигателя, позволяет всем системам авто работать в более высоком скоростном режиме. Если же вам что-то непонятно, пишите мне!

За что отвечает датчик Холла, как он работает и как его проверить: где находится устройство, проверка на неисправности мультиметром и замена своими руками

  • Вы попросту не можете завести двигатель;
  • Возникают перебои в работе силового агрегата — плавный ход становится уже не таким плавным, появляются рывки;
  • Холостой ход нарушен или отсутствует полностью;
  • Двигатель может неожиданно выключиться, заглохнуть;
  • Заметно теряется мощность мотора.

Проверка датчика Холла

Читайте

Чтоб проверить датчик Холла на ВАЗ 2109

Еще есть устройство с заглавием МД-1 (моментальная диагностика). Это устройство подключают заместо коммутатора и наблюдают за тем, какие лампочки зажгутся. Если светодиод «П» будет пылать, означает, замок зажигания и реле исправно.

Если будет пылать светодиод «К», означает и катушка зажигания в порядке, другими словами первичная ее обмотка.

Как проверить датчик холла ваз 2109 карбюратор.

А светодиод «Д» должен моргать, если крутить движок стартером, это будет гласить об исправности датчика Холла.

Автомобили постоянно развиваются, потому появление новых устройств — не неожиданность. Примером развития отечественного автопроизводства стало появление датчика Холла на карбюраторных версиях ВАЗ 2109.

Проверка устройства

Что это такое

Датчиком Холла называют контроллер, который находится в трамблере и является одним из его ключевых компонентов. Трамблер, в свою очередь, это прерыватель-распределитель.

Как Проверить Датчик Холла на Трамблере • Проверка сопротивления

Теперь что касается принципа действия. Если немного разбираться в этом вопросе, ничего сложного вы здесь не увидите.

При вращении вала металлические лопасти проходят поочередно через прорези в рассматриваемом контроллере, то есть в ДХ. В результате вращения происходит выработка импульсного напряжения.

Примерно так можно описать принцип работы рассматриваемого датчика.

Симптомы неисправностей

Признаки неполадок, связанные с этим датчиком, могут проявляться по-разному. Порой даже опытные автомастера не могут с первого раза понять, почему двигатель работает с перебоями.

  • на Ниве от АвтоВАЗа;
  • ВАЗ 2109 (карбюратор и инжектор);
  • Фольксваген Пассат Б3;
  • Ауди 80;
  • Мазда 626;
  • Фольксваген Гольф 3 поколения;
  • Мазда 323;
  • ВАЗ 21099;
  • Фольксваген Бора;
  • Шевроле Нива;
  • Опель Кадет и пр.

Прежде чем проверять устройство, должен появиться соответствующий повод заподозрить в неполадках именно датчик Холла.

Машина обычно дает сама понять, что устройство требует замены или хотя бы диагностики.

Выделяют несколько основных симптомов неисправностей.

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

Автомобилист может узнать о возможных проблемах с датчиком холла по следующим признакам:

  • двигатель глохнет;
  • мотор вообще не хочет запускаться;
  • при работе на холостом ходу ощущаются перебои;
  • мотор на холостых оборотах работает с рывками;
  • при движении автомобиль дергается, когда обороты повышаются;
  • двигатель просто глохнет, когда вы едите по дороге;
  • автомобиль немного трясет;
  • его то тянет вперед, то назад, хотя педаль газа в неизменном положении.

Это конечно косвенные признаки, но на них обязательно нужно обратить внимание. Одним из первых подозреваемых в подобных ситуациях будет ДХ.

Как проверить датчик холла 2109 АвтоДок24 - все про ремонт автомобиля
Неисправности датчика Холла могут иметь различные признаки, на основании которых даже опытному мастеру не всегда удается сразу выявить поломку. Наиболее типичные симптомы поломки датчика следующие:
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Перед выполнением тестирования устройство надо настроить в режим измерения постоянного тока, рабочий диапазон должен составить 20 вольт. Если же вам что-то непонятно, пишите мне!

Датчик Холла: признаки и причины неисправности, проверка, ремонт, замена

  1. Двигатель плохо запускается или не запускается вообще.
  2. При езде автомобиля на высоких оборотах, происходят подергивания из-за работы двигателя.
  3. Работа двигателя на холостом ходу характерна рывками и перебоями.
  4. Двигатель глохнет при движении.

Методы проверки

Можно применить несколько методов диагностики датчика, расположенного на трамблере.

В зависимости от имеющихся средств и возможностей, автомобилист может своими руками проверить текущее состояние контроллера Холла, оценить его работоспособность и принять соответствующее решение о замене.

Как только вы заметили один или несколько из представленных симптомов, стоит взяться за проверку. Делать ее можно несколькими способами. Предлагаю рассмотреть их отдельно.

Клин клином

Самый простой и эффективный метод, который не потребует от вас вооружаться тестером или мультиметром. Но потребуется заведомо исправный аналогичный датчик Холла.

Суть диагностики до безобразия простая. Вы снимаете старый контроллер, устанавливаете на его место новый. Если после проведенной манипуляции симптоматика проходит и работа двигателя нормализуется, тогда просто оставляете новую деталь на месте. Если вы брали ДХ у товарища или соседа по гаражу, снимаете девайс, благодарите, и идете в магазин автозапчастей.

Как Проверить Датчик Холла на Трамблере • Проверка сопротивления

Ремонт датчика Холла

Самая ненадежная часть датчика – логический элемент S441А, представляющий собой чувствительную часть прибора, которая и выходит из строя. Целью ремонта является ее замена. Сама процедура состоит из следующих этапов:

Как Проверить Датчик Холла на Трамблере • Проверка сопротивления

2. Проверка детали на работоспособность. С этой целью последовательно соединяют светодиод и резистор (1 или 2 кОм) и крепят к контактам «+» и «выход». Величина тока должна варьироваться от 3 до 30 В, а исправность элемента проверяется магнитом: при его воздействии срабатывает светодиод.

3. Дрелью и сверлом по металлу в центре датчика Холла проделывают отверстие, ножом «заподлицо» обрезают провода, надфилем прокладывают канавки от проделанного отверстия до выходов удаленных проводов.

4. Размещение активного элемента в проделанном окошке и проверка его на работоспособность. Так, при подключенных контактах и прохождении шторки через прорези, светодиод должен загораться, и при закрытии магнитного потока – гаснуть.

5. Если схема отказывается работать, элемент переворачивают и снова проводят проверку (полярность расположения имеет значение).

6. Если проверка прошла успешно, производят разводку выводов элемента в канавках корпуса. В самом окошке подпаивают провода, которые идут к соединительному разъему старого датчика. Обращают внимание на правильную последовательность проводов и их совпадение с маркировкой разъема трамблера («+», «0», «-»).

7. Завершив пайку, визуально и тестером проверяют отсутствие коротких замыканий в датчике. При успешной проверке заделывают технологическое отверстие термостойким клеем.

8. Датчик ставят на место и проверяют схему на предмет отсутствия коротких замыканий: никакой из проводов не должен звониться на корпус.

Аналогично восстанавливаются датчики многих автомобилей. Кроме Фольксваген, ремонту поддаются приборы на Daewoo, AUDI, Mitsubishi, и т. д., так как их принцип действия во всех случаях один и тот же.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Пользователь Дядя Саша рассказал, к чему может привести неверный монтаж устройства и дал рекомендации по устранению такой проблемы. Если же вам что-то непонятно, пишите мне!

Как проверить и заменить датчик Холла

  1. Двигатель плохо запускается или не запускается вообще.
  2. При езде автомобиля на высоких оборотах, происходят подергивания из-за работы двигателя.
  3. Работа двигателя на холостом ходу характерна рывками и перебоями.
  4. Двигатель глохнет при движении.

Как заменить датчик своими руками?

  1. От аккумулятора автомобиля отключаются клеммные зажимы.
  2. Производится демонтаж распределительного механизма. От устройства отсоединяется колодка с проводниками, выкручиваются болты, фиксирующие узел.
  3. Выполняется демонтаж крышки распределителя. В зависимости от модели трамблера она может фиксироваться на болтах или специальных зажимах. Элементы крепления выкручиваются и демонтируются.
  4. После снятия важно совместить риску газораспределительного устройства с отметкой на коленвале силового агрегата. Также необходимо запомнить положение распределительного узла. Перед снятием рекомендуется сделать соответствующую метку.
  5. Элементы крепления корпуса откручиваются с помощью гаечного ключа. Производится демонтаж фиксаторов, если они установлены на механизме.
  6. Из распределительного узла извлекается вал.
  7. От контроллера Холла отсоединяются зажимы с клеммами.
  8. Выполняется демонтаж датчика из посадочного места. Для проведения задачи устройство надо потянуть на себя и аккуратно извлечь. Датчик демонтируется через появившееся отверстие.
  9. Берется новый контроллер и устанавливается вместо старого. Процедура монтажа выполняется в обратной последовательности.

Пользователь Дядя Саша рассказал, к чему может привести неверный монтаж устройства и дал рекомендации по устранению такой проблемы.

Как Проверить Датчик Холла на Трамблере • Проверка сопротивления

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Дрелью и сверлом по металлу в центре датчика Холла проделывают отверстие, ножом заподлицо обрезают провода, надфилем прокладывают канавки от проделанного отверстия до выходов удаленных проводов. Если же вам что-то непонятно, пишите мне!

Что будет если неисправен датчик холла

  1. Наблюдается резкий рост потребления топлива в системе. Это обусловлено тем, что впрыск горючей смеси в силовом агрегате происходит больше одного раза за цикл прокручивания коленвала.
  2. Мотор машины стал функционировать менее стабильно. Транспортное средство во время движения дергается, мощность двигателя может резко падать. Иногда не получается увеличить скорость машины более чем на 60 км/ч. Во время движения силовой агрегат может произвольно заглохнуть.
  3. Иногда поломка датчика Холла становится причиной фиксации рычага трансмиссии. Скорости коробки передач переключить не получается, такая особенность характерна для новых иномарок. Чтобы решить проблему, необходимо перезапустить силовой агрегат.
  4. Неисправность может проявиться в виде отсутствия искры для воспламенения горючей смеси. Из-за этого запуск мотора машины будет невозможен.
  5. Вероятны сбои в функционировании системы самодиагностики. К примеру, на контрольном щитке появляется индикатор проверки мотора, если агрегат работает на холостом ходу. Когда обороты двигателя увеличиваются, ошибка с приборной панели пропадает.

Установка нового датчика Холла взамен неисправного

Установка нового датчика Холла взамен неисправного

Если установлена неисправность, деталь требуется заменить на новую. Порядок этой работы, как правило, не составляет особенных проблем даже для неопытных автовладельцев. Для работы потребуются пассатижи, крестовидная и плоская отвёртки, гаечные ключи на 6 – 13 мм, чтобы демонтировать с автомобиля распределитель зажигания.

Для того, чтобы поставить в агрегат новую деталь, потребуется выполнить всю описанную последовательность технологических операций в обратном порядке.

После того, как выполнена установка нового датчика, его также необходимо проверить на работоспособность. Для этого подойдёт любой из описанных выше методов. Неисправность может быть следствием неправильной установки датчика. Если же вы уверены, что всё сделано правильно, следует обратиться за помощью к профессионалам.

Если вы установили, что датчик Холла перестал работать, как положено, ремонтировать его бессмысленно, — стоит он не так дорого, и заменить сломавшуюся деталь на новую не представляет особого труда. Если вы убедились, что датчик неисправен, следует просто приобрести его в ближайшем автомагазине и заменить поломавшийся модуль на новый.

Как проверить датчик Холла
Прежде чем затронуть тему способов проверки, не лишним будет разобраться в самой сути рассматриваемого устройства, его функциях и принципе работы.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Не забудьте после завершения работ обязательно проверить, правильно ли работает ваш карбюраторный ВАЗ 2109, не нарушили ли вы момент зажигания. Если же вам что-то непонятно, пишите мне!

Как проверить датчик холла своими силами? пошаговый инструктаж

Проверяем датчик

Способов проверки этих приборов так много, что каждый автомобилист в этом перечне наверняка сможет выбрать тот, который подходит именно ему. Чаще всего владельцы машин пользуются следующими методами:

Проверка при помощи вольтметра

Проверка датчика Холла при помощи вольтметра происходит следующим образом: подключаем прибор к самому устройству и смотрим на его показатели.

Мы уже знаем, какое напряжение для прибора является оптимальным (0,4–3 вольта). Если показатели ниже, значит, устройство неисправно и его придётся заменить.

Проверка при помощи другого датчика

Вполне результативной может быть проверка, произведённая при помощи другого устройства. Только вы должны быть на 100% уверенны в исправности этого аналога.

Убираем старый прибор, крепим вместо него новый. И смотрим, исчезают ли проблемы со сменой устройства.

О том, как производится замена датчика Холла, мы ещё поговорим.

Проверка при помощи имитации

Для этого следует собрать устройство, которое сможет имитировать работу прибора. Если вы решите воспользоваться именно таким способом, возьмите трёхштекерную колодку, имеющуюся у распределителя зажигания, и отрезок провода.

Включаем зажигание, а конец провода подносим к выходам коммутатора, расположенным под номерами 3 и 6.

Если при этом не искрит, значит, прибор в порядке. А вот если появилась хотя бы одна искра, значит, прибор придётся заменить.

Проверка при помощи светодиода

Этот метод изобрели народные умельцы. Прибор для проверки сможет сделать любой, кто знает, как работает паяльник. Что вам понадобится:

Сопротивление припаиваем к лампочке. К ней же прикрепляем два провода. Концы проводов должны быть немного оголены.

Приступаем к проверке. Снимаем крышку трамблёра, штекерную коробку нужно отсоединить. К клеммам под номерами 1 и 3 подсоединяем диод. Если лампочка при этом загорается, значит, проводки установлены верно. Если нет — поменяйте их местами.

Затем проводок на клемме 1 оставляем на месте, а другой перебрасываем на вторую клемму. Стартёром медленно поворачиваем распредвал. Если лампочка при этом не гаснет полностью и не горит непрерывно, а помигивает, значит, прибор в порядке. В противном случае следует произвести его профессиональную проверку.

Датчик Холла

Audi 100 1993, 133 л. с. — электроника
Кроме основной функции, ДХ выполняет ряд других опций — повышает производительность мотора и скорость работы узлов.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Величина тока должна варьироваться от 3 до 30 В, а исправность элемента проверяется магнитом при его воздействии срабатывает светодиод. Если же вам что-то непонятно, пишите мне!

Принцип работы датчика Холла

  • слишком большой расход топлива;
  • повышение рабочей температуры двигателя;
  • горит соответствующий индикатор на приборной панели;
  • при работе двигателя на холостом ходу появляются перебои и рывки;
  • во время движения глохнет силовой агрегат;
  • мотор сложно (или невозможно) запустить.

Меняем датчик Холла

Вот вы уже проверили датчик и, возможно, обнаружили его неисправность. Значит нужно поменять это устройство. Скорее всего, замена датчика Холла не доставит вам хлопот, так как справиться с ней вполне способен любитель, но для этого вам придётся разобрать прерыватель-распределитель системы зажигания.
Что вам понадобится для замены:

Замена датчика Холла

Добираемся до датчика

Ключом на 13 миллиметров следует открутить ту гайку, которая прижимает вилку трамблёра. Скобу нужно убрать. С распределителя высокого напряжения снимаем крышку. Затем следует нанести метки расположения «бегунка». Теперь можно достать прерыватель-распределитель.

На приводном валике при помощи штифта закреплён маслоотражающий колпачок. Этот штифт следует выбить. Тогда детали отделятся.

На вакуумном механизме опережения зажигания есть два винта крепления. Их нужно выкрутить при помощи отвёртки. После этого от подвижного диска прерывателя можно будет отсоединить тягу.

Теперь при помощи откручивания ещё двух винтов на корпусе распределителя можно достать датчик Холла.

Меняем датчик

После того как неисправное устройство извлечено, нужно вытащить его и заменить новым прибором. Теперь можно собирать распределитель. Для этого нужно проделать все вышеизложенные действия в обратном порядке.

После того как старый датчик сменился новым прибором, его исправность также следует проверить одним из способов, которые уже описывались в статье. Если вы снова увидите признаки неисправности, проверьте, верно ли вы установили новый датчик. Если собственная экспертиза не даст результатов, обратитесь к профессионалам.

Как проверить датчик Холла

Давайте рассмотрим работу цифрового биполярного датчика Холла марки SS41. Выглядит наш подопечный вот так:

Судя по даташиту, на первую ножку подаем плюс питания, на вторую – минус, а с третьей ножки уже снимаем сигнал логической единицы или нуля.

ss41 распиновка выводов

Для этого соберем простейшую схему: светодиод на 3 Вольта, токоограничительный резистор на 1КилоОм и сам датчик Холла.

Теперь цепляемся к нашей схеме от блока питания, выставив на нем 5 Вольт. Минус на средний вывод, а плюс питания – на первый.

Чтобы не перепутать полюса, я пометил красным бумажным ценником один из полюсов магнита. Какой именно – я не знаю, так как не имею компаса, с помощью которого можно было бы узнать, где северный полюс, а где южный.

Как только я поднес магнит “красным” полюсом к датчику холла, то у меня светодиод сразу потух.

Переворачиваю магнит другим полюсом, подношу его к датчику Холла и вуаля!

Если магнит не переворачивать, то есть не менять полюса, то светодиод также останется потухшим, потому что датчик биполярный.

Как вы видите на видео, мы с помощью магнита управляем датчиком Холла. Датчик Холла выдает нам два состояния сигнала: сигнал есть – единичка, сигнала нет – ноль. То есть светодиод горит – единичка, светодиод потух – ноль.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
После того как старый датчик сменился новым прибором, его исправность также следует проверить одним из способов, которые уже описывались в статье. Если же вам что-то непонятно, пишите мне!

Меняем датчик

  • Создание имитации наличия датчика Холла. Такой метод проверки самый быстрый и подойдет если питание на узлах системы зажигания есть, но искры нет. Для этой цели с трамблера снимают трехштекерную колодку. Далее необходимо включить зажигание автомобиля, и соединить (замкнуть кусочком провода) выходы 3 и 2 (минусовой пин и контакт сигнала). Если в процессе на центральном проводе катушки зажигания появится искра — значит, датчик вышел из строя. Заметьте что, дабы выявить искрообразование, нужно держать высоковольтный провод у массы.
  • Проверка датчика Холла мультиметром, самый распространенный метод. При такой проверке используют мультиметр (тестер). Для этого лишь достаточно измерить напряжение на выходе датчика. Если он исправен, то напряжение должно находиться в пределах 0,4…11 В.
  • Замена неисправного устройства на заведомо рабочее. Его можно взять у знакомых, имеющих машину с таким же датчиком. Если после замены беспокоящие вас проблемы исчезнут, придется покупать и менять датчик Холла на новый.
Понравилась статья? Поделиться с друзьями:
✨Мир света
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
