Как Проверить Исправность бп Компьютера • Визуальный осмотр

Источник дежурного напряжения

Компьютерный блок питания содержит в себе источник дежурного напряжения (+5 VSB).

Если вилка блока питания вставлена в сеть, это напряжение будет присутствовать на контакте 21 основного разъема (если разъем 24- контактный).

Этот дежурный источник питания запускает основной инвертор. К этому контакту приходит фиолетовый (чаще всего) провод.

Необходимо замерить это напряжение относительно общего провода (обычно черного цвета) цифровым мультиметром.

Как Проверить Исправность бп Компьютера • Визуальный осмотр

Оно должно находиться в пределах + 5 +-5%, т. е. быть в диапазоне от 4,75 до 5,25 В.

Если оно будет меньше, компьютер может не включиться (или будет включаться «через раз»). Если оно будет больше, компьютер может «подвисать».

Если это напряжение отсутствует, питающий блок не запустится !

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Учитывая все перечисленные сложности, возникающие в результате диагностики блока питания, пользователям ПК рекомендуется доверять эту работу специалистам сервисных центров. Если же вам что-то непонятно, пишите мне!

Как проверить блок питания домашнего компьютера?

Облегченная нагрузка блока питания

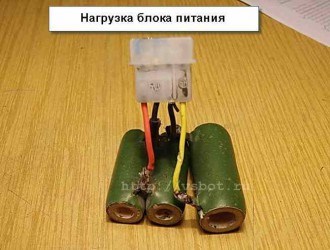

Если дежурное напряжение находится в норме, необходимо подключить к одному из разъемов нагрузку в виде мощных резисторов (см. фото).

Нагрузка блока питания

К шине +5 В можно подключить резистор величиной 1 — 2 Ом, к шине +12 В ― величиной 3 ― 4 Ом.

Это далеко не полная величина нагрузки. К тому же шина + 3,3 В остается вообще ненагруженной.

Но это необходимый минимум, при котором питающий блок (если он исправен) должен без «вреда для своего здоровья» запуститься.

Резисторы следует припаять к ответной части разъема, который можно взять, например, от неисправного внешнего вентилятора корпуса.

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

Причины и признаки неисправности блока питания

Как правило, причинами из-за которых БП выходят из строя могут быть:

низкое качество напряжения сети (частые перепады напряжения в сети, а также его выход за пределы рабочего диапазона БП);

низкое качество компонент и изготовления в целом (данный пункт актуален для дешёвых БП);

Определить вышел из строя БП или какая-то другая составляющая можно по следующим признакам:

после нажатия на кнопку питания системного блока ничего не происходит — нет световой и звуковой индикации, не вращаются вентиляторы охлаждения;

операционная система не загружается или загружается, но через несколько секунд компьютер отключается, хотя есть звуковая и световая индикация и работают вентиляторы;

О последовательности каждой из проверок мы поговорим ниже, а сейчас лишь ограничимся короткой информацией для понимания того, что мы будем делать.

Суть первого способа заключается в проверке подачи напряжения и на этом этапе мы выполняем грубую проверку — есть напряжение или нет.

Второй способ заключается в проверке выходного напряжения, мы уже упоминали, что напряжение должно быть строго в определённых пределах и отклонение в любую сторону недопустимо.

Третий способ заключается в визуальном осмотре БП на предмет наличия вздутых конденсаторов.

Для удобства восприятия алгоритм каждой из проверок будет представлен в виде пошаговой инструкции.

Как Проверить Исправность бп Компьютера • Визуальный осмотр

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Все провода подключить на место, как должно быть и проверять при включенном компьютере, при этом нагрузив компьютер, например какой-нибудь программой. Если же вам что-то непонятно, пишите мне!

Проверяем блок питания вашего ПК.

Проверка подачи напряжения блоком питания

Шаг 1. Выключить компьютер. Необходимо помнить, что БП компьютера работает с опасным для человека напряжением — 220В.

Поэтому настоятельно рекомендуем, прежде чем выполнять все остальные пункты инструкции, обесточить компьютер.

Шаг 2. Отрыть боковую крышку системного блока.

Запомните или для удобства сфотографируйте, то каким образом выполнено подключение питания к каждой из компонент (материнская плата, жёсткий диски, оптический привод, пр.) после чего их следует отсоединить от БП.

После этого скрепку необходимо согнуть в виде латинской буквы «U».

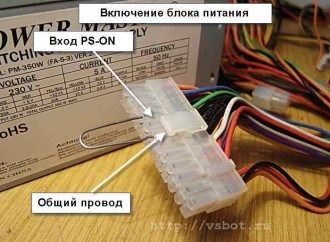

Шаг 4. Найти 20/24 контактный разъем питания. Данный разъем очень просто найти — это жгут из 20 или 24 проводов соответственно, которые идут от блока питания и подключались к материнской плате ПК.

Шаг 5. Найти разъёмы зелёного и чёрного провода на коннекторе. В разъёмы, к которым подключены данные провода, необходимо вставить скрепку.

Скрепка должна быть надёжно зафиксирована и иметь контакт с соответствующими разъёмами.

Шаг 6. Включить блок питания. Подаём питание на БП (не забудьте включить кнопку питания на самом БП, если таковая была выключена на Шаге 1).

Шаг 7. Проверка работоспособности вентилятора БП. Если устройство рабочее и проводит ток, то вентилятор, расположенный в корпусе БП должен вращаться при подаче напряжения.

Если вентилятор не вращается выполните проверку контакта скрепки с зелёным и чёрным разъёмам 20/24 контактного разъёма.

Как уже было сказано выше, данная проверка не гарантирует, что устройство рабочее. Данная проверка позволяет определить, что блок питания включается.

Для более точной диагностики необходимо провести следующий тест.

Проверяем перемычки на БП

Советы по правильной эксплуатации БП

Также следует придерживаться определенных правил уже после покупки блока питания. Самое важное правило – БП нужно надежно и жестко закрепить. Также следует убедиться в том, что проводниковые и полупроводниковые компоненты не будут перегреваться в результате роста нагрузки на БП.

Пользователь также должен обеспечить постоянство переменного напряжения и защиту от случайного выключения. Для этих целей достаточно установить блок бесперебойного питания.

Регулярная профилактика позволяет исключить возникновение самых распространенных неисправностей в работе БП. Она заключается в постоянном мониторинге работы вентилятора. Эта небольшая комплектующая обеспечивает охлаждение и работоспособность блока питания. В целях профилактики также рекомендуется систематически чистить и менять смазку в системе питания.

неисправный блок питания

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Все провода подключить на место, как должно быть и проверять при включенном компьютере, при этом нагрузив компьютер, например какой-нибудь программой. Если же вам что-то непонятно, пишите мне!

Как проверить блок питания на работоспособность | Блог Cps-Ural

Для более точной диагностики вам понадобится измерить выходное напряжение под нагрузкой.

Итак, вы решили проверить выходное напряжение и выполнили выше описанные пункты. Теперь вам предстоит учесть важный фактор работы блока питания, для получения правильных показаний блок питания должен находиться под нагрузкой.

В идеале включить компьютер. Все провода подключить на место, как должно быть и проверять при включенном компьютере, при этом нагрузив компьютер, например какой-нибудь программой.

Измерение выходного напряжения без нагрузки даст большую погрешность.

Ну а теперь, если все пункты, указанные выше, выполнены, приступим к измерению.

— Черный и розовый провод – 3,3 вольта, должно находиться в пределах 3,14 — 3,47в;

— Черный и красный провод – 5 вольт, должно находится в пределах 4,75 – 5,25в;

— Черный и желтый провод – 12 вольт, должно находится в пределах 11,4 – 12,6в.

конденцатор блока питания

Ремонтировать блок питания или заменить весь его целиком решать уже вам, но как правило я рекомендую просто заменить на новый и спокойно пользоваться вашим компьютером еще как минимум 1 год, в течении гарантийного срока нового блока питания.

Как быстро проверить компьютерный блок питания | Компьютер и жизнь
При повышении температуры или увеличении тока нагрузки обороты вентилятора увеличиваются. Это снижает шум.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Суть первого способа заключается в проверке подачи напряжения и на этом этапе мы выполняем грубую проверку есть напряжение или нет. Если же вам что-то непонятно, пишите мне!

Как проверить блок питания компьютера собственными руками?

  • компьютер не падает признаков жизни, не горят лампочки (светодиоды),
  • не крутятся вентиляторы, жесткие диски и не стартует системная плата,
  • не появляется изображение на мониторе,
  • компьютер стартует и через некоторое время снова выключается.
