Как проверить магнетрон в микроволновке

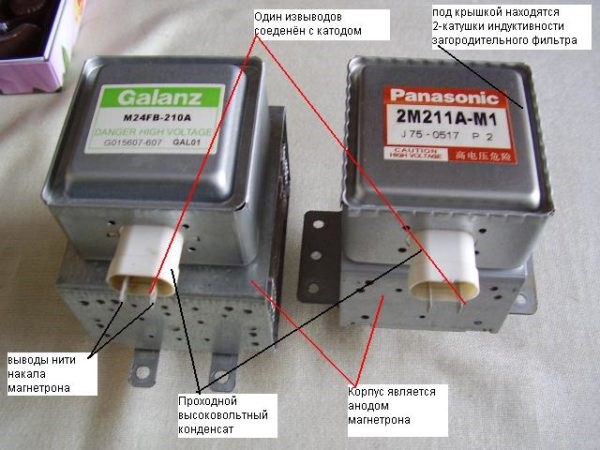

Микроволновки могут сильно различаться между собой, но есть одна деталь, без которой не сможет работать ни одна существующая модель, будь то Самсунг, Филипс или другая известная марка.
- Для излучения волн прибор оснащен специальной антенной.
- Для изоляции антенны от рабочей поверхности используется специальный цилиндр, изготовленный из качественного металла.
- За распределение магнитных полей отвечает особый магнитопровод.
- А вот за распределение потоков отвечают магниты.
- Для того чтобы деталь не перегревалась, важной комплектующей для нее является радиатор.
- Чтобы излучения микроволновой печи не приносили вреда, магнетрон оснащен специальными фильтрами.
Такая конструкция как магнетрон, понятна только профессионалам. Ремонтировать ее самостоятельно – процесс трудоемкий и неблагодарный. Если вы уверены в том, что проблема именно в нем, лучше обратиться к специалисту.

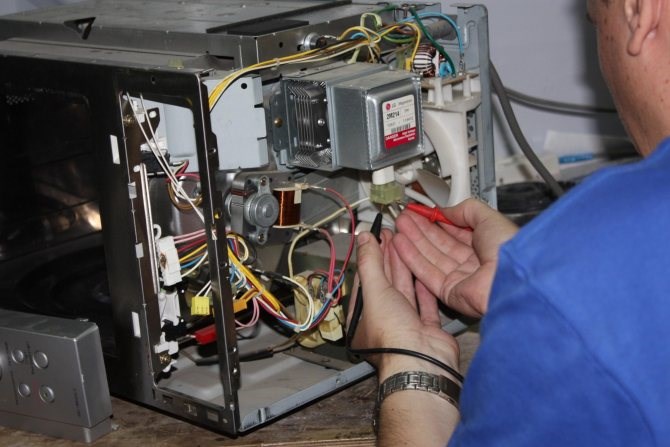

Как проверить магнетрон на исправность при помощи мультиметра
- Первое, что вы должны сделать, чтобы проверить магнетрон – это отключить питание в микроволновке, выключив устройство из сети.
- Осмотрите внутренние стенки микроволновой печи. В случае неисправности магнетрона, вы обнаружите оплавленные участки, потемневшие или сгоревшие стены.
- Если внешних признаков нет, необходимо произвести диагностику тестером.
- Проверьте, исправен ли предохранитель.
Какие проблемы могут возникнуть
Изучив устройство магнетрона, становится понятно, что из строя выходит не вся деталь. Возможно, не работает какая-то из его частей, что и необходимо установить. Существует несколько распространенных причин поломки. Как проверить магнетрон и узнать, где именно кроется неисправность?
- Одной из важных составляющих магнетрона является специальный колпачок, который сохраняет вакуумность трубы. Если проблема в нем, то заменить его не составит труда.
- Если деталь перегревается, то значит, из строя вышел радиатор.
- Из-за перегрева может произойти обрыв нити накаливания. Для диагностики этой неисправности потребуется специальный тестер. В рабочем состоянии нить показывает напряжение 5-7 Ом. Если она вышла из строя, то напряжение упадет до 2-3 Ом, если же произошел обрыв, то прибор покажет бесконечность.
- Поломка фильтра проверяется тестером. Если деталь исправна, прибор покажет бесконечность, в случае поломки – вы увидите численное сопротивление.
Существуют поломки, которые вы не сможете диагностировать самостоятельно. Для этого необходимо обладать не только знаниями, но и специальным оборудованием.
Предназначение термопредохранителя
В случае превышения заданного порога, пластина попросту сжимается и тем самым приводит в действие толкатель, который предназначен для размыкания контактной группы. Подача электроэнергии прерывается и печь перестаёт функционировать. Постепенно остывая, пластина возвращает свою изначальную форму и заново замыкает контакты.
Будет интересно➡ Лучшие способы проверки датчика Холла
Затем проверяют работоспособность таких узлов СВЧ-печки, как:
Полезный материал: что такое полупроводниковый диод.

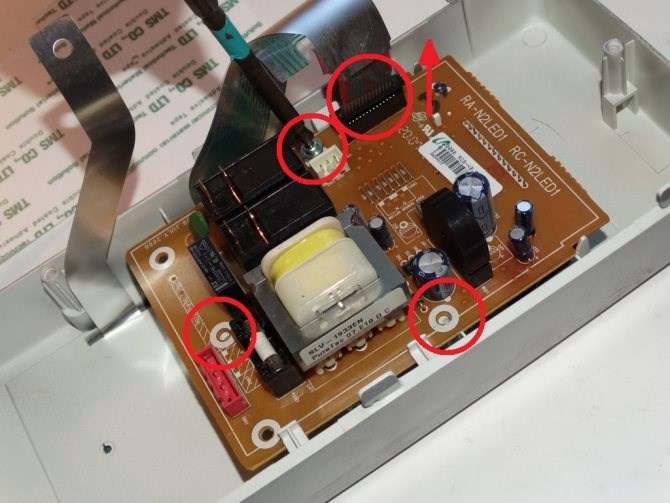

Диагностика блока управления
Убедиться в неисправности блока управления можно, проверив мультиметром, поступает ли напряжение на вход повышающего трансформатора. Если при включении таймера и выборе рабочего режима напряжение на выводах трансформатора отсутствует, значит БУ неисправен.

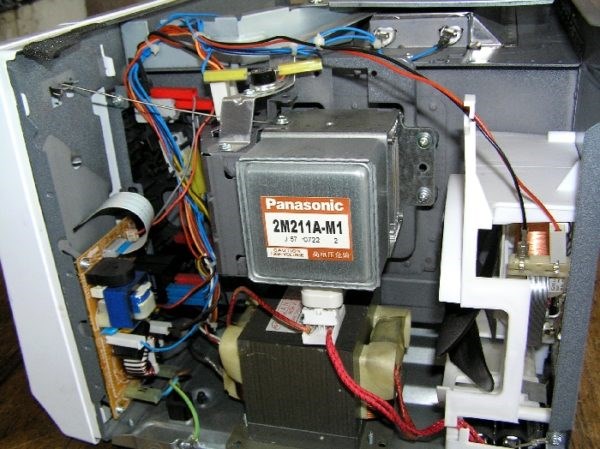

Магнетрон в микроволновой печи.
Блок управления, оснащенный механическим таймером и ручными переключателями режимов работы, отремонтировать несложно. Как правило, для этого достаточно визуально его осмотреть и проверить тестером наличие электрических сигналов на контактах переключателей и реле. Выявленные повреждения (поломанные детали, окисленные и обгоревшие контакты, оторванные провода и пр.) устраняют.
Если же СВЧ-печь оборудована электронным блоком управления, первичное диагностирование поможет провести дисплей, на котором при возникновении неисправности отображается некорректная информация. Если экран не засветился, то проверяют целостность его встроенного предохранителя.
Электронный БУ устроен так, что способен самостоятельно диагностировать поломку. Включив режим диагностики и сверив коды ошибок на дисплее с таблицей их расшифровки (приведена в руководстве по эксплуатации), можно получить необходимую информацию о причине неисправности.
Электронный блок управления — это сложный радиоэлектронный узел, отремонтировать который без специальных измерительных приборов невозможно. Убедившись в его неисправности, нужно отнести печь в ближайшую мастерскую по ремонту сложной бытовой техники.
Проверка системы излучения радиоволн
Работоспособность трансформатора проверяют, последовательно прозванивая все обмотки тестером. При этом наименьшее сопротивление имеет понижающая обмотка (накал магнетрона), а наибольшее — высоковольтная. Если измерительный прибор показывает обрыв одной или нескольких обмоток, то трансформатор нужно заменить.

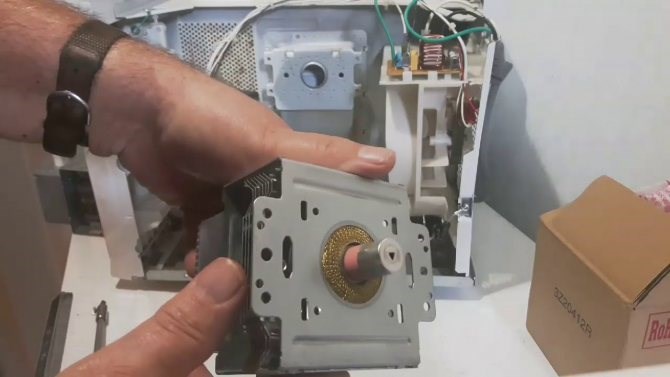

Как проверить магнетрон
Причины неисправностей магнетрона
Проверить магнетрон в микроволновке без использования специальных приборов невозможно, однако он может выйти из строя по причине неисправности одной или нескольких деталей, входящих в его конструкцию.
Как проверить магнетрон микроволновой печи | Полезные статьи магазина Мастер Плюс
- Прогорел защитный колпачок и поэтому при работе искрит. Заменяется на любой целый, так как они одинаковы для всех магнетронов.
- Перегорание нити накала.
- Разгерметизация магнетрона вследствие перегрева.
- Пробой высоковольтного диода.
- Сгорел высоковольтный предохранитель.
- Нет контакта в термопредохранителе.
- Пробит высоковольтный конденсатор.
Как определить поломку
Чтобы определить неисправность, обесточьте технику, вынув штекер кабеля питания из розетки. Начните с визуального осмотра внутреннего отдела СВЧ-печи. Как проверить магнетрон и понять, что является источником проблемы? Выход из строя этой комплектующей сопровождается появлением следов горения. Такой тип диагностики позволит узнать, возможно, сгорел предохранитель.
Перед тем как проверить магнетрон в микроволновке мультиметром, обязательно делайте визуальный осмотр. Ведь это также действенный тип диагностики.
Впрочем, скрытые аппаратные неисправности выявить без специального оборудования невозможно. Запомните, что сначала необходимо отсоединить комплектующую, а уже потом проводить тест на её работоспособность. Обязательно придерживайтесь простой пошаговой инструкции:
- Подсоедините щупы мультиметра к клеммам детали. Бесконечное значение на экране тестера свидетельствует о поломке комплектующей.
- Проверьте целостность печатной платы, ведь в неё интегрировано множество важных элементов: диоды, варистор и резисторы. Все детали выпаивать не придётся, просто протестируйте плату.
- Прозвоните предохранитель при комнатной температуре. В таких условиях он должен дать соответствующий сигнал.
- Проверьте высоковольтный конденсатор на предмет возможного пробоя. В рабочем состоянии он выдаёт мультиметру бесконечное значение. Если деталь сломана, тогда на экране появится практически нулевое сопротивление.
- Тест высоковольтного диода. Главной преградой диагностике выступает последовательное соединение. Осмотр невозможен, а внутреннее сопротивление – слишком высокий показатель для измерения. Поэтому удостоверьтесь в отсутствии пробоя в данной части, используя мегомметр.
Используйте эту инструкцию, а также следите за появлением характерных симптомов, чтобы своевременно обнаружить поломку техники.
Принцип работы
Как видим, из-за специфики сборки обычным тестером такой диод нельзя измерить. Чтобы его проверить, элемент следует перевернуть, дабы измерить с двух направлений. Чтобы проверить диод на исправность, необходимо проделать следующие манипуляции:
- отключаем микроволновку от электросети;
- отключаем диод от электросхемы;
- подсоединяем элемент схемы к осветительной сети. Для этого необходимо использовать маломощную лампочку накаливания примерно на 15 В при сети в 220 В.
Обратите внимание! Лампочка накаливания должна гореть в половину своей яркости и при этом явно мерцать.
Эта схема должна подпитываться от сети в 220 В. Также существует и другой способ проверки диода на исправность. Здесь тоже используется лампа накаливания и принцип поверки очень схож:
- присоединяем проверяемый элемент к лампе в 20 В;
- если диоды подключены в одном направлении, то лампочка будет гореть в полнакала (исправный элемент);
- после этого переворачиваем диод.
Изменение свечения является показателем того, что элемент «пробит» и его следует заменить. Кроме вышеописанных вариантов проверки существует еще один метод удостовериться в исправности данного

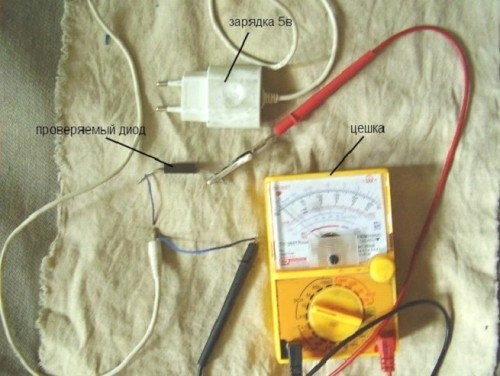

компонента микроволновой печи. Для этого вам понадобится зарядка от мобильного устройства или планшета. Здесь также будет дополнительно необходима цешка. Обратите внимание! Зарядные устройства для планшетов и мобильников имеют напряжение в 5 В. В данной ситуации проверка предполагает проведение таких манипуляций:
Как проверить тестером магнетрон микроволновки на исправность
- антенна — источник излучения;
- металлический цилиндр, изолирующий антенну от рабочей поверхности;
- магнитопровод для распространения магнитных полей;
- магниты, распределяющие потоки;
- радиатор, охлаждающий прибор;
- фильтры, обеспечивающие безопасный уровень излучения;
- разъем подключения питания с двумя контактами.
Как проверить на исправность
Замена детали дорого стоит, поэтому многие предпочитают купить новую микроволновку. Однако не стоит избавляться от старой техники. Проверьте магнетрон свч печки на исправность, чтобы удостовериться в его поломке. Главные признаки неисправности — дым, искры и звуки из печи. При их отсутствии сделайте общую проверку или диагностику с помощью тестера.
Общая проверка
Отключите микроволновку от подачи электроэнергии. Выдерните шнур питания из розетки. Визуальный осмотр внутреннего отсека печи должен выявить оплавленные места, сгоревшие или потемневшие участки. Так можно обнаружить сгоревший предохранитель. Если ничего не заметили, без измерительного прибора не обойтись.

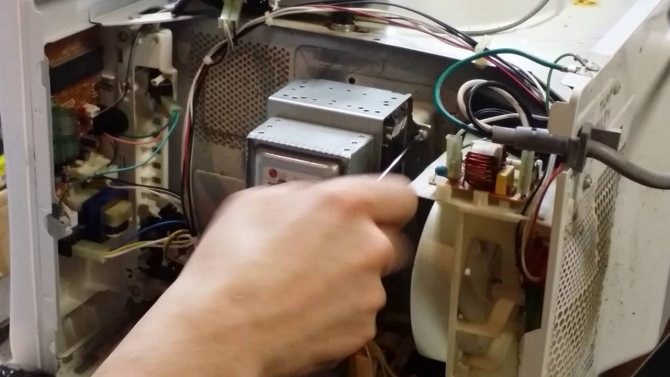

Проверка при помощи тестера
Скрытую неполадку выявит проверка магнетрона тестером. Диагностируйте не подсоединенную к микроволновке деталь.
- Подключите щупы тестера к клеммам магнетрона. Если накал отгорел, будет показана бесконечность.
- Осмотреть основную печатную плату, в которую встроены диоды, резисторы, варистор и прочее. Для проверки не выпаивайте элементы, прозвон можно делать прямо на плате.
- Если термический предохранитель прозвонить при комнатной температуре, он должен выдавать сигнал.
- Высоковольтный конденсатор проверяется только на пробой. В нормальном состоянии он показывает бесконечность. В неисправном — сопротивление, близкое к нулю.
- Диагностика высоковольтного диода. Последовательное соединение диодов в его составе не дает возможность осмотреть его. Уровень внутреннего сопротивления высок для измерения. Убедитесь, что по этой части нет пробоя. В этом поможет мегомметр.
Проверка мультиметром
Для проведения качественной и полной проверки специалисты рекомендуют использовать мультиметр. Тестером можно измерить постоянное и переменное напряжение, провести проверку диодов и установить точную причину неисправности микроволновой печи. Особо полезным данное устройство будет при отсутствии внешних признаков повреждений.
Выполнение проверки
- Для проведения проверки необходимо включить измерительный прибор и установить начальное значение в 200 Ом.
- Далее требуется подключить щупы к контактам магнетрона.
- Оптимальное значение — 0.7-1 единиц. Отклонение от значений говорит о нарушении в работе инструмента.
- Полное отсутствие каких-либо сдвигов и новых показателей свидетельствует о нарушениях в работе нитей накала. Главной причиной является их обрывание. Здесь потребуется помощь специалиста в проведении ремонтных работ.
Проверка конденсатора
С помощью мультиметра также можно проверить конденсатор. Он выполняет функции элемента питания при работе магнетрона. Поэтому выход его из строя может спровоцировать и прекращение функциональности самого магнетрона.
Суть проверки заключается в том, чтобы прозвонить конденсатор с помощью проверяющего устройства.
- Для этого необходимо установить максимальные значения мультиметра.
- Далее один щуп мультиметра подсоединить к контакту (использовать можно любой), а другим установить точное касание с корпусом конденсатора.
- При исправном состоянии показатели должны остановить свои значения на отметке «бесконечность».
- Любые отклонения говорят о выходе из строя. Если заряд пробивает корпус, значит, возникли повреждения в самой ёмкости конденсатора. Устройство нуждается в проведении ремонтных работ или замене.
Справка: использование измерительных аппаратов для проведения замеров показателей не всегда может гарантировать верно установленные значения и точность данных.
Что такое магнетрон в микроволновке, как его проверить и починить
- антенна — источник излучения;
- металлический цилиндр, изолирующий антенну от рабочей поверхности;
- магнитопровод для распространения магнитных полей;
- магниты, распределяющие потоки;
- радиатор, охлаждающий прибор;
- фильтры, обеспечивающие безопасный уровень излучения;
- разъем подключения питания с двумя контактами.
Как проверить на исправность магнетрон?
По-сути, магнетрон является основной деталью для нормальной работы микроволновой печи. И в случае серьезной поломки большинство людей предпочитают приобретать новый прибор, а не чинить старый. Но если же печь все же вышла из строя, обязательно проведите диагностику магнетрона СВЧ-печи на исправность, чтобы удостовериться, что поломка вызвана именно неисправностью данной детали.
Главные признаки поломки магнетрона – появление дыма, искр и звуков из микроволновки.
В случае отсутствия данных признаков, следует провести общую проверку микроволновой печи при помощи специального тестера.
Общая проверка
В первую очередь произведите отключение микроволновой печи от подачи электроэнергии. Для этого вытащите шнур электропитания из розетки. После этого проведите визуальный осмотр внутреннего отсека печи, что даст возможность обнаружить оплавленные стенки и места, которые в результате эксплуатации сгорели или же потемнели.
Подобная визуальная диагностика дает возможность обнаружить сгоревший предохранитель. В случае отсутствия каких-либо неисправностей, следует воспользоваться специальным измерительным прибором. Скрытую поломку магнетрона можно обнаружить при помощи тестера.
Проверка с помощью тестера
Важно проводить диагностику неподсоединенной к микроволновке детали. Проверка проводится в несколько этапов:
- Подключение щупа тестера к клеммам магнетрона. В случае отгорания накала, на тестере будет отображаться бесконечность.
- Осмотр основной печатной платы, в которой находятся диоды, резисторы, варистор и другие детали. С целью проведения проверки не нужно выпаивать каждый элемент, так как прозвон допустимо производить непосредственно на плате.
- В случае прозвона термического предохранителя при комнатной температуре, должен происходить сигнал.
- Проверка высоковольтного конденсатора должна осуществляться только на пробой. Если же он находится в нормальном, рабочем состоянии, то он будет показывать бесконечность. Если же конденсатор неисправен, то будет отображаться сопротивление, близкое к нулю.
- Диагностика высоковольтного диода. Из-за последовательного соединения диодов в его конструкции, отсутствует возможность провести его осмотр. Уровень внутреннего сопротивления достаточно высок для проведения измерения. Поэтому следует убедиться, что в данной части нет пробоя. Для этого можно использовать мегомметр.
Магнетрон LG 2M226
С какими проблемами можно столкнуться.
Если более подробно изучить конструкцию и устройство такой детали, как магнетрон, то становиться понятно, что есть случаи, когда не весь он выходит из строя, а какая-то отдельная деталь, которую собственно нужно определить и отремонтировать. Мастера выделяют несколько основных поломок магнетрона. Как же проверить работоспособность магнетрона, чтобы понять, в чем причина поломки.
Но, стоит понимать, что не все неисправности можно диагностировать самому. Именно по этой причине нужно вызывать мастера или отвести прибор в сервисный центр, где вам смогут провести качественную и профессиональную диагностику неисправности и если вы не будете против, и ремонт микроволновой печи.
Как правило, если в микроволновой печи вышел из строя магнетрон, то его нужно менять, а замена такой детали стоит дорого, поэтому чаще потребителю выгоднее купить новую СВЧ-печь. Но, не нужно сразу же бежать в магазин. Для начала требуется выяснить точно вышел из строя магнетрон или причина поломки совсем в другой детали. Для этого вам потребуется выполнить следующие действия:
1. Самое первое и обязательное правило – это прибор должен быть выключен из сети.
3. Добираемся до магнетрона и снимаем клеммы с его выводов.
4. С помощью мультитестера замеряем сопротивление на контактах магнетрона. Оно должно быть очень маленьким, почти накоротко. Если тестер показывает бесконечность – это говорит о перегорании нити накала, магнетрон не ремонтопригоден и подлежит замене.
5. Далее замеряем сопротивление между хотя бы одним выводом магнетрона и его корпусом.
Обратите внимание! Явными признаками того, что сломан именно магнетрон, являются несвойственные микроволновой печи звуки, дым и искры. После таких явных признаков неисправности СВЧ-печь лучше не использовать.
В некоторых случаях магнетрон все же лучше заменить, и речь идет о дорогих микроволновых печах, в которых дешевле обойдется замена магнетрона. Для ремонта такой дорогостоящей техники лучше всего воспользоваться услугами сервисного центра по ремонту бытовой техники. Только в случае, если вы имеете специальные знания и понятие о том, что и как нужно делать, можете продолжать.
