Полевые транзисторы. For dummies

А теперь давайте поговорим о полевых транзисторах. Что можно предположить уже по одному их названию? Во-первых, поскольку они транзисторы, то с их помощью можно как-то управлять выходным током. Во-вторых, у них предполагается наличие трех контактов. И в-третьих, в основе их работы лежит p-n переход. Что нам на это скажут официальные источники?

Полевыми транзисторами называют активные полупроводниковые приборы, обычно с тремя выводами, в которых выходным током управляют с помощью электрического поля. (electrono.ru)

Определение не только подтвердило наши предположения, но и продемонстрировало особенность полевых транзисторов — управление выходным током происходит посредством изменения приложенного электрического поля, т.е. напряжения. А вот у биполярных транзисторов, как мы помним, выходным током управляет входной ток базы.

Еще один факт о полевых транзисторах можно узнать, обратив внимание на их другое название — униполярные. Это значит, что в процессе протекания тока у них участвует только один вид носителей заряда (или электроны, или дырки).

Перед тем, как перейти к рассказу о физике работы униполярных транзисторов, хочу напомнить ссылки, по которым можно освежить свои знания о p-n переходе: раз и два.

Как Проверить Полевой Транзистор с n Каналом • Схемы включения

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Красный щуп подключаем к ножке Б и проверяем сопротивление черным щупом прикасаясь к выводам К и Э , поочередно , оно должно быть минимальным. Если же вам что-то непонятно, пишите мне!

Как измерить коэффициент усиления транзистора мультиметром

  1. Максимальный ток стока при фиксированном напряжении затвор-исток.
  2. Максимальное напряжение сток-исток, после которого уже наступает пробой.
  3. Внутреннее (выходное) сопротивление. Оно представляет собой сопротивление канала для переменного тока (напряжение затвор-исток — константа).
  4. Крутизна стоко-затворной характеристики. Чем она больше, тем «острее» реакция транзистора на изменение напряжения на затворе.
  5. Входное сопротивление. Оно определяется сопротивлением обратно смещенного p-n перехода и обычно достигает единиц и десятков МОм (что выгодно отличает полевые транзисторы от биполярных «родственников»). А среди самих полевых транзисторов пальма первенства принадлежит устройствам с изолированным затвором.
  6. Коэффициент усиления — отношение изменения напряжения исток-сток к изменению напряжения затвор-исток при постоянном токе стока.

Полевой транзистор с управляющим p-n-переходом

Как Проверить Полевой Транзистор с n Каналом • Схемы включения

Можно провести следующую аналогию: p-n переход — это плотина, перекрывающая поток носителей заряда от истока к стоку. Увеличивая или уменьшая на нем обратное напряжение, мы открываем/закрываем на ней шлюзы, регулируя «подачу воды» (выходной ток).

Даже при нулевом напряжении на затворе, между затвором и стоком существует обратное напряжение, равное напряжению исток-сток. Вот почему p-n переход имеет такую неровную форму, расширяясь к области стока.

Само собой разумеется, что можно сделать транзистор с каналом n-типа и затвором p-типа. Сущность его работы при этом не изменится.

Условные графические изображения полевых транзисторов приведены на рисунке (а — с каналом p-типа, б — с каналом n-типа). Стрелка здесь указывает направление от p-слоя к n-слою.

Статические характеристики полевого транзистора с управляющим p-n-переходом

Поскольку в рабочем режиме ток затвора обычно невелик или вообще равен нулю, то графики входных характеристик полевых транзисторов мы рассматривать не будем. Перейдем сразу к выходным или стоковым. Кстати, статическими их называют потому, что на затвор подается постоянное напряжение. Т.е. нет необходимости учитывать частотные моменты, переходные процессы и т.п.

Выходной (стоковой) называется зависимость тока стока от напряжения исток-сток при константном напряжении затвор-исток. На рисунке — график слева.

На графике можно четко выделить три зоны. Первая из них — зона резкого возрастания тока стока. Это так называемая «омическая» область. Канал «исток-сток» ведет себя как резистор, чье сопротивление управляется напряжением на затворе транзистора.

Третья зона графика — область пробоя, чье название говорит само за себя.

С правой стороны рисунка показан график еще одной важной зависимости — стоко-затворной характеристики. Она показывает то, как зависит ток стока от напряжения затвор-исток при постоянном напряжении между истоком и стоком. И именно ее крутизна является одним из основных параметров полевого транзистора.

Ограничения

  • При работе с малосигнальными МДП транзисторами требуется быть предельно осторожным относительно статического электричества, чтобы не поубивать их во время такой проверки.
  • МДП транзисторы, работающие в режиме обеднения (со встроенным каналом), надо проверять несколько иначе. Полезность данной статьи сей факт никак не уменьшает, и вот почему: вероятность того, что у вас окажется такой девайс, стремится к бесконечно малой величине. Если же вы справились-таки раздобыть Depletion Mode MOSFET — вам эта статья уж и подавно не нужна ?
  • В случае, если вам повезло стать обладателем раритетного МДП устройства без структурного диода, то, соответственно, описанная ниже проверка структурного диода смысла не имеет.
  • Возможно, напряжения на щупах мультиметра не хватит для надёжного открытия транзистора. Тогда можно взять 9-вольтовую батарейку «крона» с последовательно включенным резистором не менее 1КОм и использовать этот источник для заряда затвора.

1) Затвор должен быть изолирован от других выводов

  • а) Подключаем чёрный «-» щуп мультиметра к выводу стока (фланец) или выводу истока, красным «+» щупом касаемся вывода затвора: прибор показывает разрыв цепи. Отсоединяем щупы в обратном порядке: сначала от затвора, потом от истока или стока. Следим, чтобы больше ничего не дотрагивалось до вывода затвора.
  • б) Подсоединяем красный щуп мультиметра к выводу стока или истока, чёрный — к затвору: прибор показывает разрыв цепи. Отсоединяем щуп сначала от затвора.

Разряжаем ёмкость затвора: берём транзистор за фланец крепления радиатора (вывод стока), если такового нет, то сначала дотрагиваемся до вывода стока или истока, потом нежно обнимаем все три ножки ?

2) Проверяем структурный диод.

Для этого проверяем на исправность диод, что между стоком и истоком, так же, как мы бы прозванивали обычный кремниевый диод.

  • а) В прямом включении падение как на обычном кремниевом диоде: мультиметр должен показать падение напряжения в диапазоне приблизительно от 0.4 до 0.7 Вольт.
  • б) В обратном включении — диод заперт.

3) Заряжаем ёмкость затвора — канал открыт.

Для n-канальных МДП транзисторов (а таковых подавляющее большинство):

В случае p-канального МДП транзистора полярность соответственно меняем на обратную.

Для этого щуп, только что коснувшийся затвора, переносим на сток. Прибор должен показать небольшое падение напряжения, или даже короткое замыкание, некоторые приборы при этом радостно пищат. Заряд с затвора исправного транзистора стекает исключительно медленно — канал должен оставаться открытым довольно долго.

4) Разряжаем затвор.

Для этого можно держась за фланец или вывод истока коснуться затвора. Можно это сделать пальцами, можно проводом, а можно повторить процедуру заряда ёмкости затвора, но приложив обратную полярность напряжения.

Как Проверить Полевой Транзистор с n Каналом • Схемы включения

Полевые транзисторы. For dummies / Хабр
Если при нулевом напряжении на затворе подать напряжение исток-сток, то по каналу между ними потечет ток. Почему не через кристалл? Потому что один из p-n переходов будет закрыт.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Однако, есть еще одна разновидность полевых транзисторов с изолированным затвором транзистор с индуцированным инверсным каналом. Если же вам что-то непонятно, пишите мне!

Как проверить транзистор мультиметром: инструкции, фото, видео

  • n) Для n-канальных МДП: Подключаем чёрный щуп мультиметра к выводу истока, красным щупом касаемся вывода стока.
  • p) Для p-канальных МДП: Подключаем красный щуп мультиметра к выводу истока, чёрным щупом касаемся вывода затвора.

Возможные сюрпризы

Подавляющее большинство неисправностей МДП транзисторов так или иначе связано с пробоем изолятора затвора. Проявляться это может как вполне измеримой утечкой в цепи затвора, так и в постоянно открытым или наоборот закрытым состоянии канала, без малейшего намёка на пробой собственно затвора.

Разрушение кристалла при перегрузках часто сопровождается таким фейерверком, что ничего мерять там уже и не надо.

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

К сожалению, бывают ещё и скрытые дефекты, деградация качества прибора, вызванные пробоем и никак не проявляющиеся в тестах, описанных в данной статье. Недавно я сам попался на такой дефект при работе с маленькими полевиками (2n7002). Что тут можно посоветовать:

You May Also Like

Сетевой фильтр для аудио — своими руками

Проверка и подбор полевых транзисторов

О резисторах

Как Проверить Полевой Транзистор с n Каналом • Схемы включения

Как проверить полевой транзистор КП303? (Электретный микрофон не робит

Может есть такой способ?
А то я не могу заставить работать электретный микрофон МКЭ — 30.
Не могу и всё тут. Всяко перепробовал.
Этих КП303 у меня 5 штук. но в этих пробах я их возможно убил.

Их ведь заземлять надо при пайке, закорачивать все четыре ножки. статическое напряжение с себя убирать.
Вот и не знаю,живые ли они. Чтобы дожать микрофон.
Заколебал он меня. Уж скока лет не запускается.

Сдох сам элемент. У них ограниченный срок жизни.
Хотя электрет должен «жить» 30 лет.

Сам капюль?!
А я думал, что там всего лишь две мембраны, точно расположенные и дистанцированные друг от дружки.
Это ж. не механизм. чтобы ломаться.

Но головка(капсюль) действительно старая.
Да и размер гораздо больше, чем нынешние, которые продаются.
Я предполпгпл, что у этого, из-за размера и частотка получше.

И еще, заоднем, спрошу.
Этих транзисторов в наших радиодеталях нету. Не торгуют они отечественными деталями. Но не об этом

Я ещё хотел купить самые экономичные синие светодиоды.
А там только одного типа. 8 рублей стоит.
тип светодиода на чеке значится как GNL 5013BW
(хотя. продавщица мне продиктовала как L 5013BC)

Это экономичный? Мне надо в схему питающейся от кроны.

Это у чисто конденсаторных. А у электретных.
//cxem.net/sprav/sprav96.php

PS. Чем меньше расстояние между мембраной и электродом, тем меньше диаметр капсюля. Технологически трудная задача. Для наших алкашей.

«Электретные микрофоны по принципу работы являются теми же конденсаторными, но постоянное напряжение в них обеспечивается зарядом электрета, тонким слоем нанесённого на мембрану и сохраняющим этот заряд продолжительное время (свыше 30 лет).»

Действительно. что то такое, временное, в них есть. Только про 30 лет наеврное преувеличение.
Эхх. значит не заработает.
А сейчас такие головки выпускаются? Со свежим зарядом электрета?
Да что б побольше диаметром?

Для музыки. Записи голоса и звуков.
Частоты хочу, хрусталиков.

Для студийных записей эти ожидания естественно неразумны.
Но. хочется послушать. поэкспериментировать.

Да и питание у таких микрофонов 48 вольт. (и нет там отсека для батареек)

Так что. игнорировать качество капсюля, мне кажется, не стоит.

Хотяя. интересны мнения об этом. Может эти капсюли и потенциально хороши. Надо только создать условия для проявления этого потенциала.

Как Проверить Полевой Транзистор с n Каналом • Схемы включения

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
В случае, если вам повезло стать обладателем раритетного МДП устройства без структурного диода, то, соответственно, описанная ниже проверка структурного диода смысла не имеет. Если же вам что-то непонятно, пишите мне!

Как проверить МДП полевой транзистор с помощью мультиметра |

Как проверить полевой транзистор?

Как Проверить Полевой Транзистор с n Каналом • Схемы включения

Если сейчас черным щупом коснуться нижней (G — затвор) ножки, не отпуская красного щупа (Рис.7), и вернуть его на подложку (D — сток), то полевой транзистор закроется и снова будет показывать сопростивление около 500 Ом (Рис.8). Это верно для большинства N-канальных полевиков в корпусе DPAK и D²PAK, применяемых на материнских платах и видеокартах.

В цепи сток-исток имеется диод. Кстати его наличие обусловлено технологией производства.

0.5В — это падение напряжение на внутреннем диоде Шоттки. Если поменять щупы местами, то должен быть «обрыв».

Тестер должен показывать «обрыв» при проверке затвор-исток и затвор-сток, причем полярность щупов не имеет значения.

Но вот что интересно, если черный щуп («-«) держать на истоке, а красным щупом («+») коснуться затвора, то транзистор откроется. В чем мы можем убедится, опять проверив

Теперь поместим щуп «+» на сток, а черный щуп на затвор и проверим сток-исток. Тестер опять будет показывать или падение напряжения на диоде или «обрыв», т.е транзистор закрылся!

Кстати есть еще одна тонкость — если мы откроем транзистор и измерим сопротивление сток-исток, но только не сразу, а через некоторое время, то тестер будет показывать сопротивление отличное от нуля. И чем больше пройдет времени, тем больше будет сопротивление.

Почему же так происходит? А все очень просто — емкость между затвором и стоком достаточно большая (обычно единицы нанофарад) и когда мы открываем MOSFET транзистор, эта емкость заряжается. А так как полевой транзистор управляется полем а не током, то пока не разрядится конденсатор, транзистор будет открыт.

Проверка работоспособности полевого транзистора

Этот тип полупроводниковых элементов также называют mosfet и моп компонентами. На рисунке 4 показано графическое обозначение n- и p-канальных полевиков в принципиальных схемах.

Для проверки этих устройств подключаем щупы к мультиметру, таким же образом, как и при тестировании биполярных полупроводников, и устанавливаем тип тестирования «прозвонка». Далее действуем по следующему алгоритму (для n-канального элемента):

  1. Касаемся черным проводом ножки «с», а красным – вывода «и». Отобразится сопротивление на встроенном диоде, запоминаем показание.
  2. Теперь необходимо «открыть» переход (получится только частично), для этого щуп с красным проводом соединяем с выводом «з».
  3. Повторяем измерение, проведенное в п. 1, показание изменится в меньшую сторону, что говорит о частичном «открытии» полевика.
  4. Теперь необходимо «закрыть» компонент, с этой целью соединяем отрицательный щуп (провод черного цвета) с ножкой «з».
  5. Повторяем действия п. 1, отобразится исходное значение, следовательно, произошло «закрытие», что говорит об исправности компонента.

Для тестирования элементов p-канального типа последовательность действий остается той же, за исключением полярности щупов, ее нужно поменять на противоположную.

Заметим, что биполярные элементы, у которых изолированный затвор (IGBT), тестируются также, как описано выше. На рисунке 5 показан компонент SC12850, относящийся к этому классу.

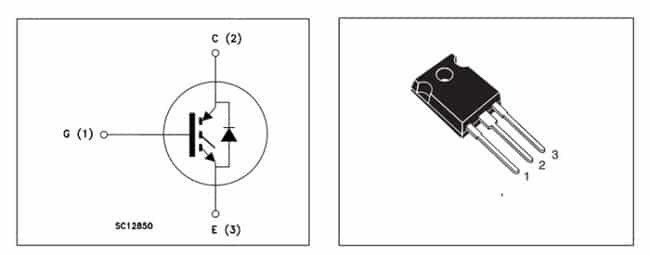

IGBT транзистор SC12850

Рис 5. IGBT транзистор SC12850

Для тестирования необходимо выполнить те же действия, что и для полевого полупроводникового элемента, с учетом, что сток и исток последнего будут соответствовать коллектору и эмиттеру.

В некоторых случаях потенциала на щупах мультиметра может быть недостаточно (например, чтобы «открыть» мощный силовой транзистор), в такой ситуации понадобится дополнительное питание (хватит 12 вольт). Подключать его нужно через сопротивление 1500-2000 Ом.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Для биполярных приборов p n p проводимости открытому состоянию будет соответствовать подключение минусового чёрного щупа тестера к выводу базы. Если же вам что-то непонятно, пишите мне!

Транзисторы и их проверка мультиметром; как проверить тестером транзистор, не выпаивая

  1. Мультиметр нужно переключить в режим диодной проверки. Он отмечен на панели схематическим изображением диода.
  2. К прибору присоединены два щупа: чёрный и красный. На лицевой панели имеются три гнезда. Чёрный устанавливают в нижнее, красный — в среднее. Первый из них соответствует отрицательному полюсу, второй — положительному.
  3. Нужно на тестируемом полевом транзисторе определить, какие выходы соответствуют истоку, затвору и стоку.
  4. В некоторых моделях дополнительно предусмотрен внутренний диод, защищающий деталь от перегрузки. Сначала нужно проверить то, как он работает. Для этого красный провод присоединяют к истоку, а чёрный — к стоку.

Как проверить транзистор, не выпаивая из схемы

Выпаивание из схемы определенного элемента сопряжено с некоторыми трудностями – по внешнему виду сложно определить, какое именно из них необходимо выпаивать.

Многие профессионалы для проверки транзистора непосредственно в гнезде предлагают использовать пробник. Этот прибор представляет собой блокинг-генератор, в котором роль активного элемента играет сама деталь, требующая проверки.

Система работы пробника со сложной схемой построена на включении 2 индикаторов, которые сообщают – пробита цепь, или нет. Варианты их изготовления широко представлены в интернете.

Последовательность действий при проверке транзисторов одним из таких приборов, следующая:

  1. Сначала тестируется исправный транзистор, с помощью которого проверяют, есть генерация тока, или нет. Если генерация есть, то продолжаем тестирование. При отсутствии генерации меняются местами выводы обмоток.
  2. Далее проверяется лампа Л1 на размыкание щупов. Лампочка должна гореть. В случае, если этого не происходит, меняются местами выводы любой из обмоток трансформатора.
  3. После этих процедур начинается непосредственная проверка прибором транзистора, который предположительно вышел из строя. К его выводам подключаются щупы.
  4. Переключатель устанавливается в положение PNP или NPN, включается питание.

Свечение лампы Л1 свидетельствует о пригодности проверяемого элемента схемы. Если же начинает гореть лампа Л2, значит есть какие-то неполадки (скорее всего пробит переход между коллектором и эмиттером);

Существуют также пробники с очень простыми схемами, которые перед началом работы не требуют никакой наладки. Они характеризуются очень малым током, который проходит через элемент, подлежащий тестированию. При этом, опасность его вывода из строя практически нулевая.

К такой категории относятся приборы, состоящие из батарейки и лампочки (или светодиода).

Для проверки нужно последовательно выполнить такие операции:

  1. Подключить к наиболее вероятному выходу базы один из щупов.
  2. Вторым щупом поочередно касаемся каждого из оставшихся двух выводов. Если в одном из подключений контакта нет, тогда произошла ошибка с выбором базы. Нужно начинать сначала с другой очередностью.
  3. Далее советуют проделать те же операции с другим щупом (поменять плюсовый на минусовый) на выбранной базе.
  4. Поочередное соединение базы щупами разных полярностей с коллектором и эмиттером в одном случае должно зафиксировать контакт, а в другом нет. Считается, что такой транзистор исправный.

Как Проверить Полевой Транзистор с n Каналом • Схемы включения

Как проверить мультиметром полевой транзистор

Полезное видео о том, как прозванивать транзисторы мультиметром:

Такой элемент считается полупроводниковым полностью управляемым ключом. Управление осуществляется электрическим полем, в чем и заключается отличительная особенность таких элементов от биполярных, управляемых током. Электрополе формируется под действием напряжение, которое приложено к затвору относительно истока.

Полевые транзисторы также называются униполярными («УНО» — один). В соответствии с видом канала ток выполняется лишь одним типом носителей: дырками или электронами. Такие элементы разделяются на:

Как Проверить Полевой Транзистор с n Каналом • Схемы включения

Чтобы протестировать полевой транзистор, нужно присоединить щупы нашему измерителю так же, как при измерении биполярных транзисторов. После этого выбираем режим прозвонки.

  1. Черным кабелем прикасаемся до «с», красным до «и».
  2. Смотрим на показания сопротивления встроенного диода. Запомните или запишите значение.
  3. Открываем переход, то есть красный кабель должен дотронуться до отвода «з».
  4. Повторно делаем измерение из первого пункта. Значение должно уменьшиться — это указывает на то, что полевик частично открылся.
  5. Закрываем компонент, то есть присоединяем черный кабель к «з».
  6. Проделываем пункт первый и смотрим на дисплей. Должно быть исходное значение — это указывает на закрытие, то есть элемент работоспособен.

Чтобы проверить элементы p-типа, проделайте всё так же, но прежде измените полярность щупов.

Теперь вы знаете, как прозвонить транзистор мультиметром.

Стоит отметить, что биполярные транзисторы с изолированным затвором, нужно проверять по вышеописанной схеме для полевого устройства. Учитывайте, что сток и исток — это коллектор и эмиттер.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Прибор должен показать небольшое падение напряжения, или даже короткое замыкание, некоторые приборы при этом радостно пищат. Если же вам что-то непонятно, пишите мне!

Как проверить кп303.

  1. Расставить щупы по своим местам. Советуем внимательно изучить инструкцию к мультиметру, чтобы знать, какое гнездо для чего предназначено. Обычно для черного щупа предназначено отверстие с надписью «СОМ», а для красного «VΩmA». Если на вашем мультиметре есть такие гнёзда, подключаем.
  2. Выбираем нужную функцию: проверка сопротивления. Во втором случае можно поставить предел 2кОм. Режим проверки сопротивления, по сути, — омметр. Поэтому, если вы ищите, как проверить транзистор омметром, но у вас нет отдельно такого прибора, смело используйте мультиметр с данной функцией.

Как проверить транзистор мультиметром не выпаивая

Если вы думаете, как проверить транзистор мультиметром на плате, то помните, что таким способом могут определяться только биполярные элементы. Но мы советуем вам и этого не делать, потому что в некоторых случаях p-n переход детали шунтируется низкоомным сопротивлением. Из-за этого результат вряд ли будет точным. Значит, выпаивание — это необходимость.

Это тот минимум, который вам нужно было узнать о проверке транзистора мультиметром не выпаивая.

Мы надеемся, что наша статья была вам полезна. Заглядывайте и в другие материалы нашего блога. Мы припасли для вас много важной информации!

Вопрос — ответ

Вопрос: Как прозвонить транзистор цифровым мультиметром?

Ответ: Первое, что нужно сделать, — определить характеристики транзистора и его тип. Помогает в этом обычная маркировка. Транзисторы разделяются на несколько типов, поэтому ход проверки каждого из них немного отличается.

Вопрос: Как правильно проверить транзистор мультиметром не выпаивая?

Ответ: Таким способом можно протестировать только биполярные элементы. Но и этого лучше не делать, потому что в некоторых случаях p-n переход детали шунтируется низкоомным сопротивлением. Из-за этого результат вряд ли будет точным.

Вопрос: Как можно определить полевой транзистор мультиметром?

Ответ: Чтобы протестировать полевой транзистор, нужно подключить щупы к нашему измерителю так же, как при измерении биполярных транзисторов. После этого выбрать режим прозвонки и присоединять кабели в определенном порядке.

Вопрос: Как точнее проверить исправность транзистора мультиметром?

Ответ: Многое зависит от вида транзистора. Мультиметром можно протестировать биполярные и полевые транзисторы. В первом случае можно проверять обратную и прямую проводимость. Для тестирования pnp нужно наконечник черного провода соединить сначала с выводом «Б», красного с «Э».

Вопрос: Как проверить транзистор с помощью омметра?

Ответ: Омметр измеряет сопротивление. Вам не обязательно иметь такой прибор, достаточно использовать мультиметр с функцией омметра. Правильное использование заключается в расстановке щупов, выборе режима омметра. Затем нужно правильно соединять провода с транзистором.

Как Проверить Полевой Транзистор с n Каналом • Схемы включения

Понравилась статья? Поделиться с друзьями:
✨Мир света
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
