Как правильно проложить проводку в однокомнатной или многокомнатной квартире своими руками: все о процессе монтажа

Электропроводка в жилых помещениях должна соответствовать нормам, действующим в РФ. Какие виды, схемы, различия разводки в зависимости от количества комнат, советы и другие важные моменты, все это будет разобрано ниже.

В конце 20 века произошёл рывок в современных технологиях бытового типа. Помимо телевизоров, внутри домов стали использоваться и другие устройства:

Потому и работы с монтажом электрических сетей усложнились. Принципы работы и обустройства остались при этом прежними.

Даже первый этап – проектирование – вызывает сложности. Необходимо знать места расположения приборов для бытового использования и мощность, которую они поглощают. Система освещения для каждого помещения продумывается на этом же этапе.

Количество приборов, устройств с одновременной эксплуатацией меняется в большую сторону. Раньше хватало одной люстры, теперь к верхнему свету добавляют местный, либо систему точечных светильников. Увеличивается и общая мощность, которая потребляется приборами.

монтаж электропроводки в квартире

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Не стоит усердствовать и покупать что-то чрезмерно модное и технологичное достаточно выбрать негорючие жилы с двойной изоляцией марки ВВГ, ПВГ и сечением от 3 до 5 мм. Если же вам что-то непонятно, пишите мне!

Схемы электропроводки в частном доме: самостоятельный монтаж по инструкции.

  1. Прямо по поверхности, в гофрированных трубах. Решение подходит при черновых стенах, которые потом покрываются штукатуркой, другими видами материалов.
  2. Создание штроб в стене, чтобы потом укладывать провода.
  3. По полу, кратчайшим путём.

Схема разводки электропроводки в квартире по габаритам

Рассмотрим схемы нескольких вариантов. Их применение на практике не связано с проблемами

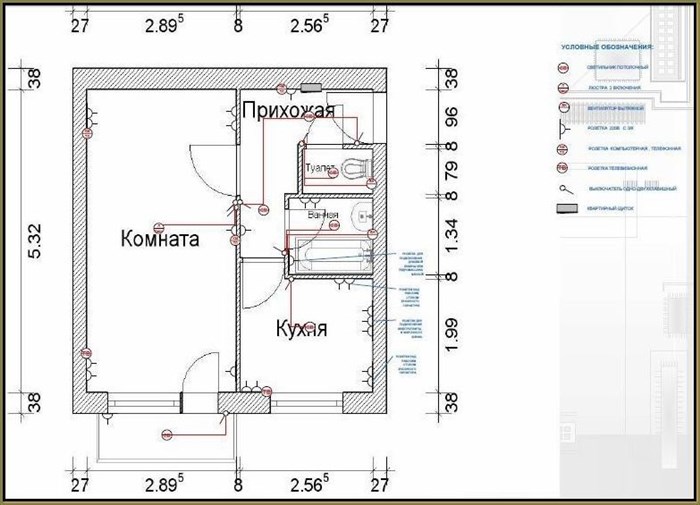

1 комнатная

монтаж электропроводки в квартире

При таких условиях приборы – в минимальном количестве. Линий подключения тоже будет меньше. Но общим принципам лучше продолжать следовать, не стоит создавать отдельные линии для помещений вроде ванной и санузла.

Совершение следующих действий помогает при составлении схем для стандартных помещений с одной комнатой:

Электрическая сеть и её параметры

Сложно заранее просчитать, в пользу каких приборов внутри квартиры сделают выбор постояльцы. Но для подсчёта суммарной мощности важно знать хотя бы о том, каким будет приблизительное количество. Не стоит забывать о местах размещения техники. Удлинители, дополнительные фильтры портят окружающий интерьер, создают проблемы для эксплуатации.

Способ прокладки кабелей выбирают отдельно. Существуют закрытые, открытые варианты. При открытом проводку укладывают поверх декоративных материалов. Тогда часть её прикрывают при помощи пластиковых коробов, а другую часть – оставляют на виду.

Скрытая проводка тоже отличается определёнными преимуществами:

Скрытая разводка – традиционный вариант для квартир, которые куплены недавно. Открытый вариант становится, скорее, исключением.

Как рассчитать нагрузку в электросети?

Для проведения окончательного расчёта во внимание принимаются такие факторы:

Лучше воспользоваться готовыми таблицами, хотя методов расчёта – множество.

Оптимальный вариант – обращение за помощью к инженеру, либо использование специализированных компьютерных программ. У них вероятность получения точного результата больше.

Когда сети разделяют по группам – не обойтись без подключения автомата 25 А для каждой отдельной линии. Номинальный ток в сумме учитывается при любых обстоятельствах. 16 А хватит для сетей освещения.

Какую схему стоит выбрать?

Источник питания – одна линия, либо несколько. Первый вариант для современных условий недопустим – ведь отдельная линия сейчас требуется даже для одного прибора. Каждый из них обладает достаточной мощностью.

Двухкомнатная

От количества комнат принципы при создании схемы электропроводки не меняются. Есть некоторые особенности, требующие учёта:

  1. Рекомендуется разделять провода на две группы, если и санузел раздельный.
  2. Три линии – необходимый минимум для кухни.
  3. По отдельным комнатам разделяется и освещение.
  4. Разделение у сети с розетками – по количеству комнат.

Выбор фурнитуры и автоматики

Автоматические выключатели и УЗО выбирайте известных производителей, из бюджетного сегмента это IEK и КЭАЗ, а из среднего и верхнего — это Schneider Electric, ABB и Legrand.

Если хотите, чтобы электропроводка в квартире была безопасной, поставьте в щитке реле напряжения, которое защитит от перенапряжения в сети в результате перекоса фаз, который часто наблюдается в старом жилом фонде из-за обрыва нуля.

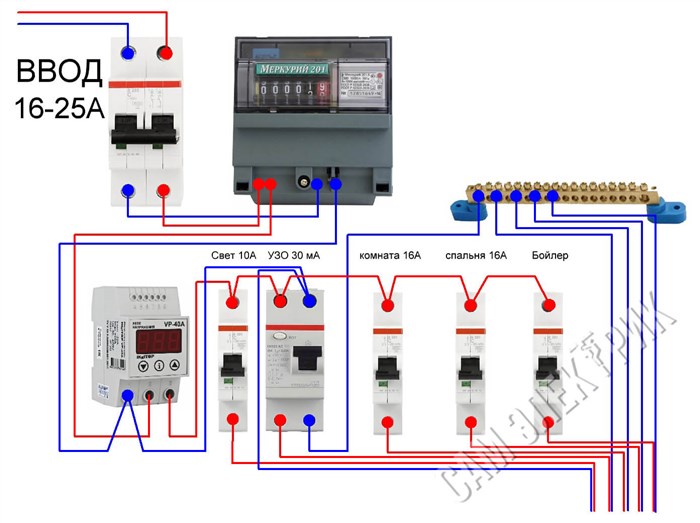

Схема сборки щита может быть такой (на ее основании просто выберите комплектующие):

1-фазный электрощит

Если в квартире предусмотрено заземление, схема будет следующей:

Электропроводка на даче своими руками: пошаговое описание монтажа
При прокладке электропроводки на даче в стенах, гофру использовать не обязательно. Используйте кабель ВВГ (или ВВГнг), так как не будет проблем с соединением жил.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
В частный дом допустимо заводить одну фазу 220V или три фазы 380V , при этом нормы потребления для однофазных потребителей составляют от 10 до 15 кВт, а для трехфазных потребителей 15 кВт. Если же вам что-то непонятно, пишите мне!

Разводка электропроводки в частном доме своими руками: примеры

  • составление схемы;
  • расчет количества необходимых материалов и электрической фурнитуры;
  • разметка и штробление стен;
  • крепление кабеля;
  • установка розеток, выключателей и распределительных коробок;
  • сборка вводного щитка;
  • проверка линии тестером.

Прокладка проводки и требований к ней

В этом случае рационально будет проводить проводку по имеющимся каналам, полу или под потолком (если планируется натяжной либо подвесной потолок). Первый и последний вариант более предпочтительный. Если электропроводка в квартире меняется и планируется обшить стены гипоскартоном, отличным решением будет прокладки проводки за гипсокартоном.

Важно! Штробить потолок в квартире категорически запрещено! Единственный вариант при котором можно делать штробы на потолке — это в первую очередь нанесение на потолок дополнительного слоя штукатурки, в котором будет спрятан кабель. Этот слой уже можно аккуратно проштробить, не задев монолит.

Т.е. самый простой вариант — провести линии от щитка к розеткам и выключателям по потолку, каналам либо полу, а там уже сделать вертикальные штробы и так называемые колодцы для установки подрозетников.

Возвратимся непосредственно к прокладке квартирной электропроводки. Как мы уже говорили ранее, длину проводников необходимо покупать с запасом. Этот запас пойдет на их соединение между собой (с каждой стороны наружная оболочка кабеля снимается на 5-10 см) и на подсоединение розеток, выключателей, светильников (запас длины от 10 до 15 см).

О том, как грамотно провести электропроводку в квартире, не нарушая правил, рассказывается на видео:

Схема разводки электрики в квартире

Разметочные работы

Разметочные работы представляют собой нанесение на стен мелом либо углем трассы прохождения кабеля, а также мест установки ее элементов. Чтобы быстро и ровно сделать трассу электропроводки, рекомендуется использовать веревку, заранее окрашенную в мел (либо уголь). Такая веревка правильно называется разметочным или малярным шнуром, увидеть, как им пользоваться можете на фото ниже:

Как пользоваться разметочным шнуром

Все что нужно для создания одного из участков, это закрепить один конец веревки в исходном положении и аккуратно протянуть его до концевой точки (чтобы окрашенная веревка не коснулась стены). После этого веревку нужно натянуть и резко отпустить, чтобы след остался на стене. Более подробно узнать о том, как сделать разметку стен под проводку, вы можете из нашей отдельной статьи.

После завершения разметки, рекомендуется сфотографировать стены в частном доме. Это позволит Вам быстро найти электропроводку при ее замене либо ремонте.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Необходимо соблюдать меры безопасности пользоваться защитными средствами, занимать во время работы устойчивое положение, пользуясь режущим и долбящим инструментом выше уровня пола, использовать устойчивые лестницы, надежные стремянки, леса. Если же вам что-то непонятно, пишите мне!

Электропроводка в доме своими руками: видео, схемы, фото

  • Для установочных коробок к длине добавляем 10-15 см + глубина коробки.
  • Для монтажа светильников добавляем 10-20 см, в зависимости от того, какой будет установлен светильник. Подбирайте длину так, чтобы торчащий из потолка конец можно было спрятать в светильнике, но, и чтобы было удобно выполнить соединение.
  • К длине каждого отрезка добавляем 10-15 см для соединения проводов между собой.

Выбор электроустановочных изделий

На данном этапе необходимо подобрать все запланированные электротехнические изделия для монтажа проводки. Не экономьте на материалах, если хотите, чтобы ваша проводка служила долго. Подробно данный вопрос рассмотрен в отдельной статье: материалы для электромонтажа, в рамках этой статьи мы выделим самое важное.

Рекомендуем Вам останавливать выбор на следующих элементах:

  • Распределительные коробки, гофру и кабель-каналы из негорючих либо самозатухающих материалов, не распространяющих горение.
  • Медный кабель (его срок службы гораздо дольше, чем у алюминиевого изделия). К тому же медные жилы способны выдержать более высокие нагрузки. Рекомендуем отдавать предпочтение таким маркам, как ВВГнг или же NYM.
  • Поперечное сечение жил на розеточную группу не менее 2,5 мм. кв. (выдерживает ток до 25 А, но обычно защищается автоматом на 16А, чего достаточно для домашних условий, хотя лучше осуществить расчет сечения кабеля для индивидуальных условий применения). Для монтажа освещения можно выбрать кабель с сечением жил 1,5 мм.кв., но для подключения мощной бытовой техники придется приобрести более толстый проводник — 4 мм.кв.

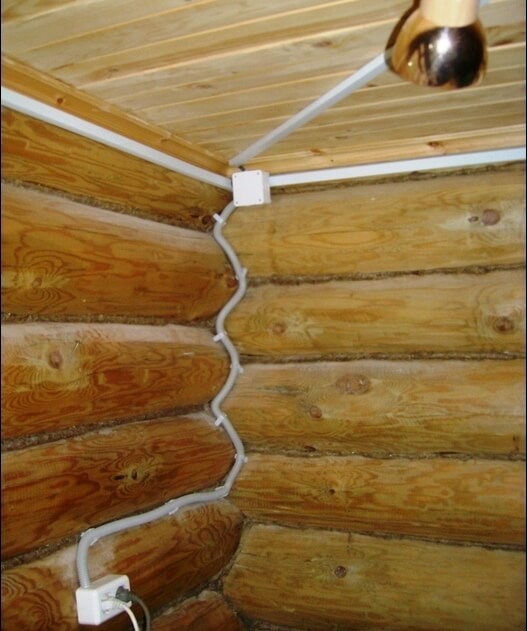

Разводка линии открытым способом

Подключение к опоре ВЛЭП по воздуху и под землёй

Чтобы делать электропроводку, дача должна быть подключена к электросети. Практически во всех случаях на улице проходит воздушная линия электропередач. Подключение к ней возможно либо по воздуху, либо под землёй. Теперь поговорим о том, как сделать правильный ввод в дом и подключение к воздушке, а также какой провод использовать.

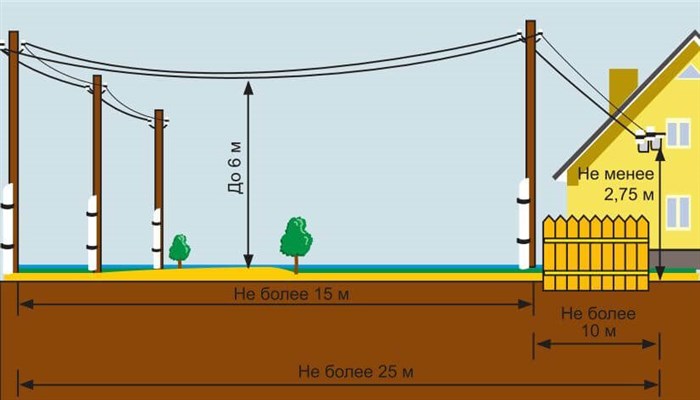

Ответвление от ВЛЭП, нормы

Для прокладки кабеля от опоры до дома по воздуху используется провод СИП. Для прокладки под землёй используют либо обычный кабель типа ВВГ и его прокладывают в ПНД трубе, либо в земле без трубы прокладывают бронированный кабель типа ВБбШв.

При прокладке по воздуху делается ответвление от воздушной линии с помощью кабельных зажимов (ЗОИ, ЗОРЗБ, ЗПА, Z 206 и множество других), закрепленных натяжной арматурой. Далее кабель натягивают на трубостойке без промежуточных опор, если длина линии менее 25 метров и с ними, если длина превышает 25 метров (подробнее в Главе 2.4 ПУЭ, см. пункт 2.4.12.).

От трубостойки, закрепленной на фасаде или крыше дома, СИП ведут вдоль фасада в гофре из ПВХ, если это не солнечная сторона. А если же сторона солнечная, то ПВХ-гофра не подходит – она разрушается под воздействием ультрафиолета, используйте черную гофру из полиэтилена или металлическую.

Кроме трубостойки СИП может быть натянут с помощью натяжной арматуры (другое название — анкерные зажимы) закрепленной на фасаде.

Переход с СИП на ВВГ-нг-ls или другой медный кабель выполняется на фасаде дачи во влагозащищенной распределительной коробке, с помощью тех-же ответвительных зажимов «орешков».

Всегда от кабеля СИП и дальше в дом прокладывается медь. Кроме прокладки провода от столба до фасада дачи также встречается, когда щит учета устанавливают на опоре или во дворе на трубостойке, в общем требования для ответвления аналогичны. Возле трубостойки или в другом месте нужно разместить заземлитель, желательно как можно ближе к вводному щиту.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
В ней учитывается, какое количество УЗО, дифавтоматов или автоматов будет использовано, подсчитывается кол-во электрических линий, идущих от щита. Если же вам что-то непонятно, пишите мне!

Электропроводка в квартире своими руками: пошаговая инструкция, схема, фото

  1. Внутренняя или скрытая электропроводка. Прокладывается внутри стен, перегородок и перекрытий. Проводка по поверхности чернового потолка закрытая подвесным или натяжным потолком также считается внутренней.
  2. Наружная или открытая проводка. Прокладывается по поверхности стен, потолков, конструкциям. В общем во всех случаях, когда видны кабельные линии.

Электромонтаж внутренней проводки

Чтобы вы не ломали голову «с чего начать», мы сгруппировали все действия в 5 шагов для монтажа электропроводки на даче своими руками:

Разметка стен

По этим линиям вы можете посчитать, сколько нужно кабеля для прокладки проводки.

Прокладывать кабель в полу из дерева не стоит – это можно делать, если он у вас залит цементной стяжкой. В этом случае обязательно использовать гофру, чтобы избежать повреждения электрических линий.

Штробление и углубления для подрозетников

Инструмент для штробления

В принципе они подходят для всех видов твёрдых несгораемых материалов. С помощью штробореза получится ровная и аккуратная штроба, но это не важно — в последствии она заделывается раствором и шпаклюется. Поэтому чтобы сделать штробу своими руками не стоит покупать штроборез, можно обойтись и перфоратором.

Колодцы для установки подрозетников и распредкоробок делаем с помощью коронок с твёрдосплавными напайками или алмазными. Стандартные размеры подрозетника по наружной стороне: глубина – 45мм, диаметр – 68мм. А внутренние габариты – 68х40мм. При этом существуют и другие размеры подрозетников, не ошибитесь при подборе коронки.

Для установки нескольких розеток и выключателей в один ряд – высверливают несколько отверстий, а сегменты между ними выбивают перфоратором с насадкой долотом.

Крепление распределительных коробок и подрозетников

Чтобы розетки не вывалились из стен вместе с вилкой важно не только их правильно установить, но и хорошо закрепить подрозетники. Для этого используют шурупы с дюбелями.

Второй способ – установить подрозетники и распредкоробки на алебастр. При работе с алебастром нужно действовать быстро. В углубления закладываете столько раствора, чтобы подрозетник его не слишком сильно выдавливал.

Прокладка линий

При прокладке электропроводки на даче в стенах, гофру использовать не обязательно. Используйте кабель ВВГ (или ВВГнг), так как не будет проблем с соединением жил.

Сами же провода крепят в стене либо с помощью алебастра, либо дюбель-хомутами. На этом этапе важно проложить правильное количество проводов, для всех электроприёмников.

Подключение розеток и выключателей

Последний этап выполняют после оштукатуривания и высыхания стен. Штукатурку затирают и устанавливаются розетки. Особых рекомендаций нет, нужно просто установить все элементы ровно, по уровню. На этом пошаговое описание скрытого электромонтажа можно считать оконченным.

Оформление документов

Расчеты мощности потребления

Как Провести Электрику Своими Руками • Разметка схемы

Средние значения мощностей приборов для расчета суммарной нагрузки на электропроводку частного дома своими руками

Формирование групп потребителей

Наиболее энергоемкой комнатой считается кухня, поскольку в ней устанавливаются наиболее мощные потребители, предназначенные для приготовления еды. Многие, за неимением лишней площади, в кухне устанавливают стиральную машину. Это говорит о том, что на это помещение может идти несколько отдельных проводов (групп).

Проектирование электропроводки в частном доме: считаем количество групп и планируем что куда подключать

В наше время достаточно много разнообразных бытовых электроприборов, поэтому в каждую комнату может идти по 2, а то и 4 отдельные группы. Во-первых, следует разделить освещение, подсветки, а также розетки. Во-вторых, в комнате может быть установлен кондиционер, а это потребует еще одной отдельной линии.

Конечно, если дом небольшой, вроде загородной дачи, то здесь просто не имеет смысла разбивать электрическую проводку на большое число групп, так как можно обойтись одной, максимум двумя группами.

План электропроводки может быть совсем небольшим, если дом небольшой

Место установки главного щитка

Главный распределительный щиток можно установить где угодно, при этом должно быть выдержано расстояние до трубопроводов, которое должно равняться 1 метру и не меньше.

В связи с этим, его можно смонтировать в любом помещении, в том числе в прихожей, на кухне или в техническом помещении, например в котельной, что многие и делают. Ни в коем случае нельзя устанавливать электрический щиток в помещениях с повышенной влажностью.

Проводка в квартире: как правильно проложить и раскидать провода в 1, 2 или 3-х комнатной квартире по планировке, правила проектирования и прокладки кабелей
Проводку придётся заменить на трёхжильную, если заземление отсутствует из-за устаревшей первоначальной схемы.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Разметочные работы представляют собой нанесение на стен мелом либо углем трассы прохождения кабеля, а также мест установки ее элементов. Если же вам что-то непонятно, пишите мне!

Проводка в частном доме своими руками: схемы, пошаговая инструкция по монтажу, правила проектирования и советы по разводке электрики

  • Определиться с типом потребителей – однофазные (220V) или трехфазные (380V).
  • Разработка схемы, а также расчет мощности электрических приборов, с подачей соответствующих документов и получением разрешения.
  • Закупка всех комплектующих, а также электросчетчика, электрических проводов и коммутирующих аппаратов.
  • Монтаж ввода, когда электрическое напряжение подается от столба к счетчику (распределительному щитку). Как правило, такие работы осуществляет организация, которая обслуживает электрические сети.
  • Установка в электрическом щитке всех автоматических выключателей и устройств защиты.
  • Прокладка в доме электрических проводов к местам размещения распределительных коробок, выключателей, розеток и светильников.
  • Монтаж контура заземления и его подключение.
  • Испытание внутренней электропроводки и оформление акта.
  • Эксплуатация электропроводки.

Выбор электрических проводов и фурнитуры

Как Провести Электрику Своими Руками • Разметка схемы

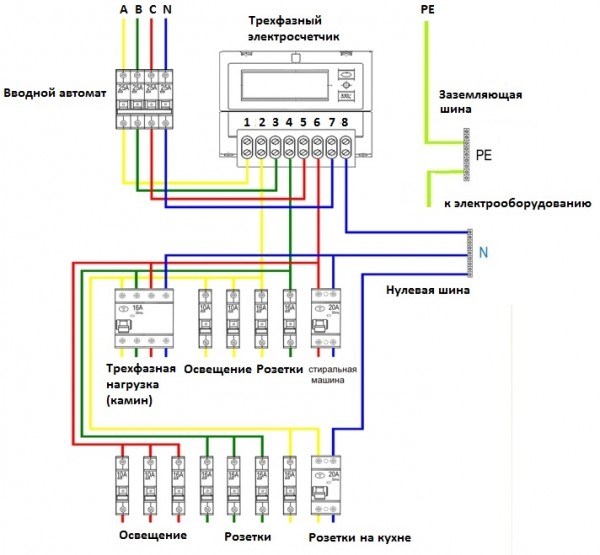

Типовая схема электропроводки частного дома: групп может быть много разных

При расчетной нагрузке меньше 15 кВт осуществляется стандартное подключение всех элементов, а если нагрузка будет более 15 кВт, то потребуется наличие трансформаторов тока, чтобы подключить электрический счетчик.

При монтаже на улице, следует выбирать элементы, которые допускают такую установку. Особенно это актуально по отношению к счетчику, хотя в последнее время выпускаются электронные счетчики, которые способны работать в условиях низких и высоких температур, что допускает их установку на улице.

Выбор типа и толщины электрических проводов

В наше время все отдают предпочтение электропроводам с медными жилами, которые выдерживают токи в 2 раза больше, по сравнению с проводами, имеющими алюминиевые жилы, хотя алюминиевые провода значительно дешевле.

Выбор сечения жил проводов

Толщина проводов выбирается в зависимости от силы тока, которую потребляет та или иная нагрузка. В таблице ниже представлены данные, которые указывают, какой ток выдерживают провода определенного сечения.

На этапе рисования плана электрической проводки были отмечены все бытовые электроприборы, которые планировалось установить в различных комнатах. Подсчитывая суммарную мощность потребителей, подключаемых к одной из групп, подбирается толщина провода для конкретной группы.

Пользоваться таблицей несложно. Здесь указаны сечения проводов при токах нагрузки, как для потребителей 220V, так и для электроприборов, рассчитанных для работы в сети 380V. Если учесть, что в основном используется сеть 220V, то следует обращать внимание на левую часть таблицы.

Выбор типа оболочки

Пошаговая инструкция

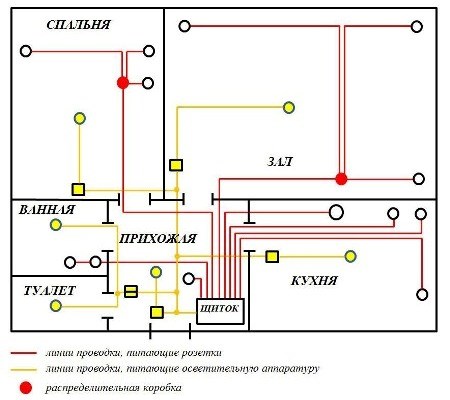

Электропроводка в частном доме своими руками по схемам

Монтаж электропроводки в доме подразумевает последовательность действий. Прежде чем браться за дело, нужно обязательно разработать план мероприятий, разделить все работы на следующие друг за другом этапы и неукоснительно следовать плану.

Также на этапе создания пошаговой инструкции необходимо составить список с приблизительным перечнем необходимой фурнитуры и расходных материалов. Точное количество материала, который приобретается на погонаж, станет понятным после разметки стен и обмеров.

Разметка схемы

Работы начинают с поверхностной разметки мест прокладки, коммутации кабелей, точек холостого пересечения коммуникаций, зон монтажа элементов управления цепями и точек разбора электричества: выключателей, розеток, люстр, светильников, соединительных коробок, щитков. Разметку удобно производить цветным мелом — магистрали обозначаются одним цветом, элементы фурнитуры — другими.

Экономить на прокладке кабелей «кратчайшим путем» нельзя, у электриков принято вести скрытые магистрали от розеток и выключателей горизонтально и вертикально, это поможет в будущем облегчить монтаж элементов декора и предметов быта, крепящихся на стены: картин, шкафов, полок, антресолей.

Работы со стенами

Объем долбежных работ зависит от типа прокладываемой проводки в кирпичном доме: она может быть открытая и скрытая. Долбление, наиболее трудоемкая и травмоопасная часть мероприятия, связана с работой электрическими инструментами.

Необходимо соблюдать меры безопасности: пользоваться защитными средствами, занимать во время работы устойчивое положение, пользуясь режущим и долбящим инструментом выше уровня пола, использовать устойчивые лестницы, надежные стремянки, леса. Узкие и неудобные для работы электроинструментом места лучше обойти.

Открытая электропроводка

Если электроснабжение частного дома осуществляется поверх стен, необходимо произвести выборку отверстий для закладных элементов, в которых будут проложены провода, — кабельных каналов, гофровых труб, скоб, плинтусов. Открытый тип проводки считается менее трудоемким но его существенный недостаток — в нарушении эстетики помещений наружными элементами электромонтажа.

Скрытие проводки гипсокартонными панелями ведет к существенной потере объема жилых помещений. При открытом монтаже необходимо использовать специальные гофрированные трубы и кабельные каналы, изготовленные из негорючих пластмасс.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Кабель, которым производится запитка дома от воздушной линии, называется вводным, он должен выдерживать общую нагрузку подключаемого объекта. Если же вам что-то непонятно, пишите мне!

Разбор схем электропроводки

  1. УЗО — устройство защитного отключения. Отсекает линию в случае возникновения утечки.
  2. АВДТ — автоматический выключатель дифференциального тока. Производит отключение в случае утечки, возникновения перегрузок и коротких замыканий.

Проверка и ввод в эксплуатацию

Проверяют работоспособность смонтированной внутридомовой электросети специалисты электротехнической лаборатории. После испытаний выписывается протокол и выдается акт о результатах проверки. В случае, если проводка испытания не прошла, в акте укажут перечень недочетов, которые необходимо устранить. После их устранения проверка производится повторно.

Опираясь на четко составленный план мероприятий, осуществить электропроводку в доме своими руками несложно. Стоит уделить максимум внимания созданию плана, обдумать каждый из этапов предполагаемых работ.

Даже самые незначительные мелочи необходимо записывать на бумаге. Если существует возможность, следует проконсультироваться со специалистами-электриками или знакомыми, осуществлявшими самостоятельный монтаж электропроводки
