Как Работает Стартер Люминесцентной Лампы • Проверяем светильник

Маркировка и особенности подключения стартеров для ламп дневного света

Стартер – это газоразрядная лампа небольших размеров с тлеющим зарядом. Колба, обычно из стекла, заполнена неоном или смесью гелия с водородом (инертный газ). Все это закрывается металлическим или пластмассовым корпусом. Возможно наличие смотрового окошечка.

Изделие имеет 2 электрода, при этом различают виды:

  1. Несимметричная конструкция. Один электрод неподвижен, состав ограничивается одним материалом. Второй может двигаться, изготавливается из двух металлов.
  2. Симметричная конструкция. Оба электрода биметаллические. Этот тип сейчас наиболее распространен, так как имеет несколько преимуществ, по сравнению с предыдущим вариантом.

Изделие дополняется конденсатором, который сглаживает момент замыкания и размыкания контактов. Еще одна его функция – гасить электрическую дугу между контактами прибора при размыкании, что исключает возможность сваривания электродов, продлевая срок службы пускателя.

  1. Электрическая схема ЛДС составлена так, чтобы при включении все напряжение приходило к стартеру. Электроды изделия разомкнуты, в приборе формируется тлеющий заряд. По цепи проходит малый ток, который нагревает электроды, заставляя их выгибаться. Происходит замыкание.
  2. Через дроссель (также неотъемлемая часть) начинает течь ток, заставляя катоды пускателя нагреваться. В замкнутом состоянии, электроды стартера остывают и размыкаются. Дроссель, обладающий большой индуктивностью, создает импульс, который зажигает газ осветительной части.
  3. Устанавливается напряжение, равное рабочим параметрам лампы (обычно в два раза ниже номинально поступающего). Стартер подключен к ЛДС параллельно, так что через него проходит такой же ток. А его для создания тлеющего заряда уже недостаточно, так что электроды разомкнуты.

Если зажечь газ с первого раза не получилось, процесс повторяется. Согласно стандартам, включиться освещение должно не позже чем через 10 секунд после подачи тока.

люминесцентные лампы

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Когда лампочка включается, дроссель подавляет пусковой ток до того момента, пока спиралевидные нити не разогреются, а после выдаёт максимальное напряжение от самоиндукции, вследствие чего ЛДС зажигается. Если же вам что-то непонятно, пишите мне!

Стартер для люминесцентных ламп. Как проверить стартер люминесцентной лампы

  1. Филипс S10 стоит 18 рублей, а с такими же характеристиками, но китайский TDM – 4 рубля. При этом, продавец не скрывает, что электроды у дешевого варианта алюминиевые и гарантию на устройство не дает.
  2. Стартер TDM S2 алюминий – 3,90, а медный контакт – 5,5 рубля. При этом, Филипс будет стоить 27 рублей.

Возможные неисправности

Люминесцентная трубка не зажигается. Что может быть:

  1. Поступающее напряжение из сети меньше 200 Вольт. При таких условиях пускатель может не сработать.
  2. Недостаточный тлеющий заряд. Со временем, этот показатель снижается. Наступает момент, когда электроды уже не замкнутся никогда, требуется замена.
  3. Время нагрева катодов ЛДС не хватает. Требуется замена на изделие с большим периодом замыкания контактов.
  1. Уменьшенный тлеющий заряд приводит к срабатыванию пускателя во время работы лампы. Соответственно, газовая трубка гаснет, затем снова зажигается. Необходима срочная замена изделия.
  2. Свечение на концах лампы, при этом, вся она не загорается. Необходимо вынуть стартер, если свечение исчезло, пускатель нужно менять.

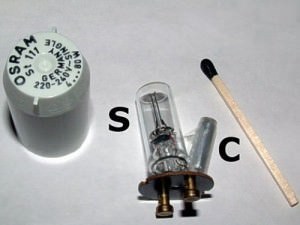

Стартер для ламп дневного света

Для чего нужен стартер в люминесцентных лампах

Этот элемент является основным в конструкции люминесцентных ламп. Без него электромагнитная пускорегулирующая аппаратура не сможет функционировать. Главное назначение стартера – запускать механизма и разжигание инертного газа, находящегося в газоразрядной колбе. Стартер работает как выключатель — размыкает и замыкает электрическую цепь.

Установка стартера продиктована необходимость выполнения двух важных функций:

  1. — замыкания цепи . Позволяет нагреть электроды лампы, облегчая тем самым процесс зажигания;
  2. — разрыв цепи . Происходит сразу же после нагрева электродов. В результате размыкания образуется импульс повышенного напряжения, являющийся причиной пробоя газового промежутка колбы.

Дроссель играет роль стабилизатора и трансформатора. Он поддерживает необходимый ток нитей лампы, создает импульс напряжения, необходимый для пробоя лампы и стабилизирует процесс горения дуги.

дроссель светильника

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Это может быть вызвано подгоранием контакта в нём, из-за отсутствия конденсатора в цепи, или же просто от длительного его использования, каждое устройство запуска имеет свой ресурс включений;. Если же вам что-то непонятно, пишите мне!

Принцип работы люминесцентной лампы — Все будет хорошо

Как работает люминесцентный светильник

В момент подключения схемы к электрической цепи все напряжение подается на стартер для люминесцентных ламп. В нормальном положении электроды находятся в разомкнутом положении. На электродах стартера начинает возникать тлеющий разряд. По цепи проходит ток небольшой величины (30-50 мА).

Этого тока достаточно для нагрева электродов. При достижении определенной температуры они начинают изгибаться и замыкают цепь. После того как контакты замкнуться тлеющий разряд прекращается.

Давайте по ходу рассмотрим из каких основных деталей состоит сам светильник.

При замыкании цепи (через электроды стартера) по ней начинает проходить ток, величина которого в 1,5 раза больше от номинального тока лампы. Величина тока ограничивается сопротивлением дросселя. Электроды лампы и стартера не могут выполнять эту функцию, так как первые имеют недостаточное сопротивление, а вторые находятся в замкнутом положении.

Нагрев электродов до 800С происходит в течение 1-2 секунд. В результате повышения температуры происходит увеличение электронной эмиссии, что способствует упрощению процесса пробоя газового промежутка. Разряд в электродах стартера отсутствует и они постепенно остывают.

дроссель светильника

После остывания стартера электроды размыкаются, принимая исходное положение, и разрывают цепь. Разрыв цепи сопровождается появлением в дросселе ЭДС самоиндукции. Ее величина прямо пропорциональна индуктивности дросселя и скорости изменения величины тока при разрыве цепи.

Возникновение ЭДС самоиндукции является причиной создания повышенного напряжение величиной 800-1000 В, которое в виде импульса подается на лампу. Ее электроды предварительно разогреты и она готова к зажиганию. В этот момент происходит пробой и начинается свечение.

На стартер который подключен параллельно лампе теперь прикладывается напряжение, величина которого в два раза ниже напряжения сети. Оно не способно пробить неоновую лампочку, следовательно, ее зажигание больше не осуществляется. Весь цикл зажигания длится не более 10 секунд.

Как проверить стартер люминесцентной лампы

Данный вопрос очень часто возникает перед специалистами в процессе ремонта люминесцентных светильников. Хоть деталь и мелкая, но способна вызвать серьезные проблемы.

Выявить поломку стартера можно заменой его на исправный, если таковой имеется под рукой. А вот что делать в случаях, когда по близости больше нет светильников, а до ближайшего специализированного магазина не один километр пути? Как проверить стартер люминесцентной лампы в домашних условиях? Проверить работоспособность данного устройства можно по стандартной схеме.

Последовательно со стартером в сеть подключается обыкновенная лампа с нитью накаливания. Желательно, чтобы ее мощность не превышала 40 Вт.
