Как Разобрать Трубчатую Светодиодную Лампу • Замена светодиодов

Конструкция

Самостоятельный ремонт светодиодной лампы возможен лишь в том случае, если пользователь владеет всеми необходимыми техническими навыками. Он должен:

  • Уметь работать с электронной схемой и разбираться в обозначениях используемых в ней элементов;
  • Научиться обращаться с электрическим паяльником и использовать по назначению все необходимые элементы пайки (припой, флюс и тому подобное);
  • Владеть приёмами демонтажа изделий этого класса;
  • Хорошо знать принцип работы и характеристики светодиодных излучателей, а также уметь включать их в электрические сети, рассчитанные на напряжение 220 Вольт.

Обратите внимание! Одновременно с этим следует разобраться с особенностями конструкции этих приборов, что существенно облегчит ремонт светодиодных ламп на 220 вольт в случае необходимости.

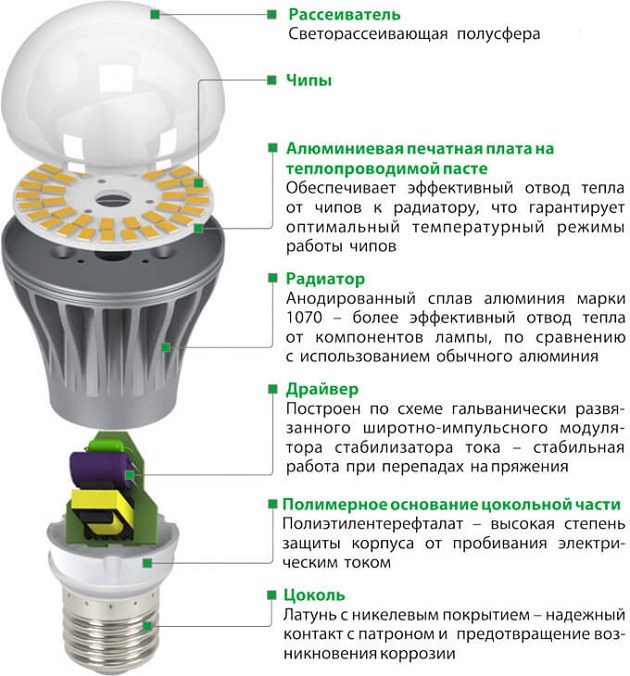

С устройством типового современного лед прибора можно ознакомиться на приведённом ниже фото.

Устройство светильника

Типовые светодиодные лампы содержат в своём составе следующие обязательные элементы:

  • Преобразователь напряжения (его ещё называют драйвером или ЭПРА);
  • Корпус с рассеивателем и защитным стеклом;
  • Сам излучающий лед диод (или целый комплект полупроводниковых элементов, включённых по определённой схеме).

Помимо этого, конструкция светильника обязательно содержит цокольный элемент, чаще всего выполняемый как у обычной лампочки дневного света.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Одновременно с этим следует разобраться с особенностями конструкции этих приборов, что существенно облегчит ремонт светодиодных ламп на 220 вольт в случае необходимости. Если же вам что-то непонятно, пишите мне!

О ремонте светодиодных ламп: как разобрать лампочку и отремонтировать драйвер

  • При обнаружении наверняка сгоревшего светодиода (или нескольких «нерабочих» элементов) следует заменить их новыми деталями, полностью аналогичными сгоревшим как по марке, так и по посадочному месту;
  • По завершении пайки следует включить лампу и проверить её работоспособность;
  • В случае неисправности драйвера и при наличии на нём сгоревших элементов лучше всего заменить эту часть изделия аналогичной рабочей платой ЭПРА, снятой со старого прибора со сгоревшей лампочкой (смотрите фото ниже).

Определение неисправности и разборка

Перед тем, как разобрать светодиодный осветитель, следует визуально осмотреть его и попытаться определиться с причинами нарушения функциональности. При прочих равных условиях одни и те же неисправности могут возникнуть из-за различных нарушений в работе прибора.

Причиной его выхода из строя могут быть как недостаточный отвод тепла от места крепления лед элемента, так и выход его из строя из-за перегрузок по питанию (нарушение работы драйвера) или естественного старения.

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

Если есть подозрения на то, что сгорел сам излучающий элемент (или один из нескольких излучателей), на повреждённом светодиоде обязательно должны быть визуально различимы следы подпалин и перегрева. После удаления защитного стекла и рассеивателя доступ к светодиоду будет открыт (смотрите рисунок).

В любом случае «подозрительный» светодиод сначала нужно частично демонтировать, уже после этого попытаться проверить его одним из известных методов. В процессе разборки необходимо действовать очень осторожно, не допуская ни перегрева самого элемента паяльником, ни его механического повреждения.

Такие меры предосторожности объясняются тем, что сам излучатель может быть вполне исправен, а отсутствие свечения вызвано пропаданием напряжения с драйвера светодиодной лампы.

Когда же имеется абсолютная уверенность в повреждении электронной схемы преобразователя (при наличии горелого запаха из района размещения ЭПРА, например), полностью разбираем лампочку вплоть до получения доступа ко всем деталям. Для этого нужно снять плату с корпуса и внимательно обследовать её на предмет наличия обуглившихся или расколовшихся деталей.

По завершении этой процедуры обязательно должны последовать замена или ремонт драйвера.

Устройство светильника

Схемы LED лампочек

Светодиоды питаются от низкого напряжения — порядка 3 В, потребляют очень мало тока — от 20 до 50 мкА, подключать их к сети 220 В можно только через преобразователь. Его можно увидеть в нижней части лампы. Схема светодиодной лампочки на 220 В тоже несложная, зато по ней легко определить возможные проблемы.

Ремонт светодиодных LED ламп, электрические схемы

Схема светодиодной лампы на 220 V

На рисунке выше представлена схема с диодным мостом. Он преобразует и стабилизирует напряжение. Это один из самых распространенных вариантов, так как такие лампы стоят не очень дорого. Как видите, в данном варианте диоды подключены параллельно, но это редкий вариант. Чаще они подключаются последовательно — один за другим.

С микросхемой

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Если визуально все светодиоды нормальные или их уже поменяли, ремонт светодиодной лампочки продолжаем, рассматривая драйвер. Если же вам что-то непонятно, пишите мне!

Ремонт сгоревших светодиодных ламп своими руками – как разобрать COB LED

Как разобрать

Ремонт светодиодной лампочки начинается с того, что ее надо разобрать. Вакуума в ней нет, так что это возможно. Светорассеиватель и цоколь обычно без проблем отделяются. Они соединяются при помощи насечек на различных частях.

Ремонт светодиодных LED ламп, электрические схемы

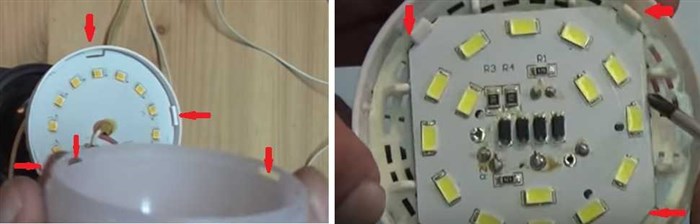

В большинстве своем части светодиодной лампы держатся на защелках

Есть два варианта. Более простой при разборке и более сложный. В простом детали лампы соединены только за счет механических защелок. В более сложном кроме защелок есть еще и силикон, который обеспечивает водонепроницаемость лампы. Такие экземпляры можно эксплуатировать при повышенной влажности. Разбирать светодиодную лампу нужно так:

  • Зажать в руках цоколь и повернуть против часовой стрелки радиатор. Светорассеиватель снимается точно также.
  • В некоторых ЛЭД лампочках соединения залиты силиконом. В этом случае поворачивай, не поворачивай, ничего не двигается. Присмотревшись, можно увидеть герметик. В этом случае нужен растворитель. Его набираете в шприц (без иголки или с толстой иглой), аккуратно вводите жидкость по периметру. Выдержать его надо 5-10 минут, после чего снова повторить попытку. С первого раза обычно не получается разобрать светодиодную лампочку, но три-четыре захода помогают.

Платы внутри лампы или вставляются в пазы, или также держатся на защелках. Их проще отодвинуть плоской отверткой, одновременно выдавливая плату вверх. Усилия не должны быть чрезмерными, так как защелки пластиковые и могут сломаться.

Идея для домашних мастеров

Светодиодная лампа своими руками

Также можете узнать о том, как сделать LED лампочку в нашей отдельной публикации. Надеемся этой статьей мы вас заинтересовали, не только возможностью ремонта светодиодной лампы своими руками, но и идеей создания красивых и необычных источников света!

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Это, наоборот, дорогие модели, так как один большой и мощный светодиод стоит значительно больше, чем куча маленьких с той же или большей мощностью свечения. Если же вам что-то непонятно, пишите мне!

Как отремонтировать светодиодную лампочку, если выбрасывать ее жалко
