Как Сделать Плавный Пуск Для Циркулярной Пилы • Советы по выбору

Как сделать плавный пуск для электроинструмента своими руками, причины использования и электросхемы модулей

Статья о том как сделать плавный пуск для электроинструмента своими руками. Как можно применять на болгарке(ушм), циркулярной пиле, шуруповерте и подобных устройствах с электродвигателем. Схемы. Как сделать на КР1182ПМ1 и другие способы. Как сделать на симисторе.

Если инструмент не оснащен регулятором оборотов, значит он ему не нужен. Угловая шлифмашина, к примеру, всегда используется при полных оборотах, иначе она становится опасной. Для чего такому электроинструменту плавный пуск? Причин немало, ведь резкий старт двигателя той же шлифмашины или электрофуганка вызывает:

  • выгорание щеток и ламелей ротора;
  • токовый удар в электросети;
  • попытка инструмента вырваться из рук, что небезопасно;
  • сильный пусковой удар шестеренок редуктора друг о друга, вызывающий их быстрый износ.

При плавном же пуске ни токового, ни механического удара не произойдет. Двигатель электроинструмента плавно запустится и выйдет на максимальные обороты.

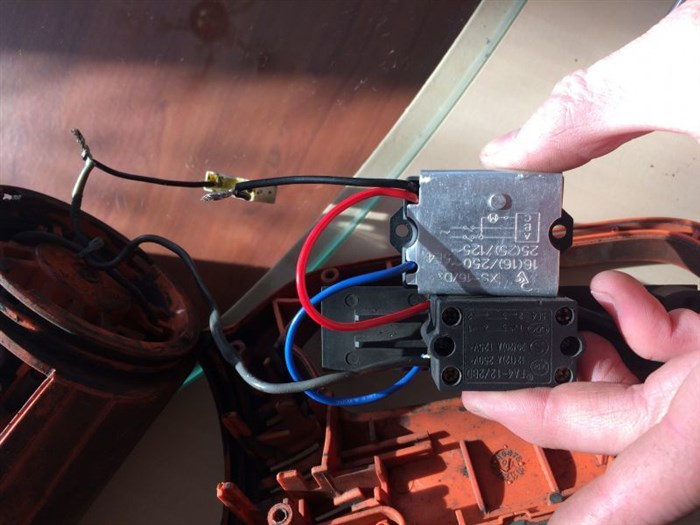

Плавный пуск болгарки

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
В следующем видео автор доработал кнопку включения сделал ее подпружиненной с целью использования возможностей покупного диммера для регулировки оборотов болгарки. Если же вам что-то непонятно, пишите мне!

2 способа плавного пуска электроинструмента с обычной розетки

  • Регулирующие пусковой момент. Принцип действия их таков, что они осуществляют контроль одной фазы. Но при контроле плавного старта не снижают пусковые токи. Поэтому спектр применения их ограничен.
  • Регулирующие напряжение с отсутствием сигнала обратной связи. Работают они по заданной программе и являются одними из самых распространенных в использовании.
  • Регулирующие напряжение с сигналом обратной связи. Их принцип действия — способность менять напряжение и регулировать величину тока в заданном диапазоне.
  • Регулирующие ток с наличием сигнала обратной связи. Являются самыми современными из всех устройств подобного типа. Обеспечивают наибольшую точность управления.

Схема устройства плавного пуска

Как видите компонентов не очень много и они не дорогие.

Статор электродвигателя представляет собой катушку индуктивности, следовательно, существуют сопротивления с активной и реактивной составляющей.

Плавный пуск болгарки

При включении электродвигателя пусковой ток в 7 раз больше номинального (ток, потребляемый при работе инструмента) и происходит нагрев обмоток статора. Если статорная катушка является старой, то может произойти межвитковое КЗ, которое повлечет выход электроинструмента из строя. Для этого нужно применить устройство плавного пуска электроинструмента.

Одним из методов снижения пускового тока (Iп) является переключение обмоток. Для его осуществления необходимы 2 типа реле (времени и нагрузки) и наличие трех контакторов.

Еще одним способом снижения пускового тока является частотное регулирование запуска электродвигателя. Принципом такого подхода является частотное изменение питающего U. Основной элемент этого вида устройств плавного пуска является частотный преобразователь, состоящий из следующих элементов:

Схема устройства для болгарки с симистором на 10 А

При выполнении работ своими руками важно, чтобы в электроинструменте был плавный пуск. Это особенно актуально, если часто приходится работать, а сеть не выдерживает напряжения инструмента.

Бюджетный варианты угловых шлифовальных машин – УШМ – имеют ряд недостатков:

  1. У электроинструмента отсутствует возможность плавного, мягкого пуска. Это может привести к перебоям электроэнергии, так как болгарка в первые секунды после включения потребляет большое количество электричества. Также есть огромная вероятность порчи электродвигателя и поломки инструмента после того, как осуществлен не мягкий, пуск, а резкий, рывками.
  2. У электроинструмента, особенно простого китайского, нет в наличии регулятора оборотов (регулировкой оборотов можно обеспечить долгую работу инструмента без нагрузки на него).

Поэтому при выборе инструмента очень важно обращать внимание на такие параметры, как регулировка оборотов и наличие плавного пуска. Кроме того, при выборе УШМ следует обращать внимание на мощность. Здесь основным показателем служит объём выполняемых работ.

Если работа не масштабная и не частая на бытовом уровне, то подойдёт электроинструмент с регулировкой в 125 мм и мощностью между 600-900 Вт.

При выборе инструмента стоит отметить, что существуют болгарки с одной и с двумя ручками. Здесь следует полагаться исключительно на удобство. Двуручные модели скорее всего будут более удобными при держании, однако такие инструменты тяжелее по весу, одноручные модели также придётся держать двумя руками, но такие УШМ меньше по размеру и весу.

Лидерам на рынке электроинструментов является фирма Bosch. Инструменты данной фирмы обладают всеми необходимыми характеристиками от удобства до безопасности. Также плюсами инструментов фирмы Bosсh является то, что есть хорошая вентиляция.

Как Сделать Плавный Пуск Для Циркулярной Пилы • Советы по выбору

Плавный пуск болгарки своими руками

Важно! При мощности электроинструмента более 500 Вт симметричный тиристор необходимо установить на радиатор.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Как только конденсатор зарядится полностью, симметричный тиристор будет открываться в начале каждой полуволны, подавая на двигатель полное сетевое напряжение, и последний выйдет на полные обороты. Если же вам что-то непонятно, пишите мне!

2 способа плавного пуска электроинструмента с обычной розетки — ошибки и правила подключения для болгарки, торцовочной пилы через krrqd12a.

  • симметричный триодный тиристор (или триак, симистр) DIAC (DB3);
  • резистор (сопротивление) R1 (его параметры должно составлять 4,7 кОм);
  • дополнительный триак ВТ136/138 (TRIAC);
  • конденсатор С1 (400 В, 0,1 мкФ);
  • дополнительное сопротивление VR1 на 500 кОм.

Устройства для болгарок на 800 Вт

Для подключения самодельного регулятора мощности не требуется особых знаний, и любой домашний мастер справится с этой задачей. Устанавливается модуль в разрыв одного провода, через который идет питание на болгарку. То есть один провод остается целым, а в разрыв второго впаивается регулятор.

Таким же образом можно подключить и заводской регулятор мощности стоимостью около 150 руб., который часто приобретается мастерами в Китае.

Если места в болгарке очень мало, то регулятор можно разместить снаружи инструмента, как показано на следующем фото.

Плавный пуск

Также регулятор можно поместить в розетку и использовать ее, чтобы уменьшить обороты не только у болгарки, но и у других электроприборов (дрели, точила, фрезерного или токарного станка по дереву и т.д.). Делается это следующим образом.

    Приобретите в магазине электротоваров распределительную коробку (подойдет с размерами 65х65х50 мм).

Подсоединяется регулятор так, как было описано выше – на разрыве одного из проводов питающего кабеля.

На следующих фото показано, как будет выглядеть готовая розетка, имеющая встроенный регулятор оборотов болгарки, которую можно использовать и для других электроприборов.

Вместо распределительной коробки можно использовать любой пластиковый корпус подходящего размера. Также короб можно изготовить самостоятельно, склеив куски пластика клеевым пистолетом.

Зачем понадобился плавный пуск двигателя

Итак, проблема — на котельной есть насосы подпитки котла водой. Всего два насоса, и включаются они по команде от системы слежения за уровнем воды в котле. Одновременно может работать только один насос, выбор насоса осуществляет оператор котельной путем переключения водяных кранов и электрических переключателей.

Насосы приводятся в действие обычными асинхронными двигателями. Асинхронные двигатели 7,5 кВт включаются через обычные контакторы (магнитными пускателями). А поскольку мощность большая, то пуск очень жесткий. Каждый раз при пуске возникает ощутимый гидроудар. Портятся и сами двигатели, и насосы, и гидросистема. Иногда такое ощущение, что трубы и краны сейчас разлетятся вдребезги.

Кроме того, когда котёл остывший, и в него резко подается горячая вода (более 95 °С), то происходят неприятные явления, напоминающие взрывообразное бурление. Бывает и наоборот, воду с температурой 100 °С можно холодной – когда в котле находится сухой пар с температурой почти 200 °С. В этом случае тоже происходят вредные гидроудары.

Всего на котельной два идентичных котла, но во втором установлены частотники на насосы. Котлы (точнее, парогенераторы) вырабатывают пар с температурой более 115 °С и давлением до 14 кгс/см2.

Жаль, что конструкцией котла в электросхеме не предусмотрено было плавное включение двигателей насоса. Хотя котлы итальянские, на этом было решено сэкономить…

Повторюсь, что для плавного включения асинхронных двигателей мы имеем на выбор такие варианты:

В данном случае необходимо было выбрать тот вариант, при котором бы было минимальное вмешательство в рабочую схему управления котлом.

Дело в том, что любые изменения в работе котла должны быть обязательно согласованы с производителем котла (либо сертифицированной организацией) и с надзорной организацией. Поэтому изменения должны быть внесены незаметно и без лишнего шума. Хотя, в систему безопасности я не вмешиваюсь, поэтому тут не так строго.

Мои постоянные читатели знают, что теперь, после сдачи экзаменов в Ростехнадзоре, я имею полное право выполнять работы по КИПиА в котельной.

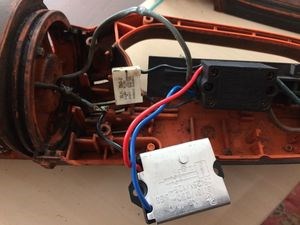

Как сделать и подключить своими руками регулятор оборотов и плавный пуск на болгарку

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Обеспечение защиты от линейных скачков U, пропадания фазы для 3-фазного электродвигателя и различных помех электрической составляющей. Если же вам что-то непонятно, пишите мне!

Как Установить Плавный Пуск На Торцовочную Пилу

  1. При включении рабочего инструмента нет скачка электроэнергии, что исключает перегрузки в бытовой сети.
  2. Меньше изнашиваются механические детали используемых приборов, ведь во время старта не осуществляется резкий удар по ним.
  3. Реже стачиваются и выгорают щетки.
  4. Менее подвержены выходу из строя обмотки ротора, а также статора.
  5. Исключается появление искорок на коллекторе якоря и выгорание ламелей этой детали.
  6. В момент включения электродрель и «болгарка» не будут внезапно вырываться из рук, что повышает безопасность осуществляемых работ.

Как сделать блок пуска для электроинструмента

Существует достаточно много вариантов самостоятельного оборудования болгарки устройством плавного пуска. Некоторые из них представлены в авторских видео.

Блок пуска на базе микросхемы LM358

Технология работ по изготовлению блока пуска

Один из вариантов компоновки самодельного блока пуска

В качестве исходного варианта автор следующего видео выбрал известную в интернете сборку с микросхемой LM358.Так как собранный пусковой блок не поместился внутри корпуса болгарки, автор «упаковал» внутрь лишь симистор с радиатором, по причине хороших условий охлаждения от колеса вентилятора болгарки. Остальную часть блока вместе с микросхемой закрепил на корпусе УШМ.

Использование утюга в качестве дополнительной нагрузки для снижения оборотов болгарки

Этот способ не относится конкретно к теме плавного пуска болгарки. Однако, для понимания принципа действия электронного устройства диммер, который используется для регулировки мощности (или количества оборотов) болгарки вполне приемлем. В следующем видео утюг забирает определенную мощность у УШМ, тем самым снижая ее обороты.

Типовую схему блока пуска следует дорабатывать для каждого отдельного электроинструмента

Автор следующего видео рассказывает как оборудовал свою бытовую болгарку устройством плавного пуска для увеличения срока эксплуатации.

Важно: схема может отлично работать для регулировки яркости лампы, но для необходимого функционирования болгарки при пуске быть неспособной выполнять задачу. Для эффективной работы ее следует «настроить», а именно подобрать нужные величины резисторов, емкостей конденсаторов и возможно изменить характеристики полупроводниковых приборов.. https://www.youtube.com/embed/-_-tAsrUyCM

Как приспособить в болгарке штатный диммер для регулировки оборотов

В следующем видео автор доработал кнопку включения (сделал ее подпружиненной) с целью использования возможностей покупного диммера для регулировки оборотов болгарки. После включения болгарки перемещением кнопки устанавливается требуемый режим оборотов. Диммер фиксирует этот режим и при повторном включении производится его установка.

Как сделать и подключить своими руками регулятор оборотов и плавный пуск на болгарку

Самодельные варианты

Простейшая схема

Схема 1. Электросхема внутреннего блока с регулировкой оборотов и плавным пуском (схема электрическая принципиальная)

Плавный пуск на микросхеме

Устройство реализуется на основе микросхемы КР118ПМ1 и симисторе. Благодаря универсальности устройства его можно использовать для любого инструмента. Он не требует настройки и устанавливается в разрыв кабеля питания.

Для регулирования оборотов нужно заменить R1 на резистор переменного типа. При изменении параметра переменного резистора происходит изменение мощности электромотора. R2 изменяет величину тока, протекающего через вход симистора. Симистор нуждается в охлаждении и, следовательно, в корпус модуля можно встроить вентилятор.

Основной функцией конденсаторов C1 и C3 является защита и управление микросхемой. Симистор следует подбирать, руководствуясь следующими характеристиками: прямое U должно составлять 400..500 В и прямой ток должен быть не менее 25 А. При таких номиналах радиоэлементов к УПП возможно подключать инструмент с мощностью от 2 кВт до 5 кВт.

Как Сделать Плавный Пуск Для Циркулярной Пилы • Советы по выбору

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Кроме того, когда котёл остывший, и в него резко подается горячая вода более 95 С , то происходят неприятные явления, напоминающие взрывообразное бурление. Если же вам что-то непонятно, пишите мне!

Плавный пуск для болгарки сделать самому своими руками: схема. Устройство плавного пуска болгарки, подключение

    Похожие записи
  • Мультидетектор hilti ps 38 — инструкция, отзыв, обзор и видео по эксплуатации
  • Кабель и провод СИП по ГОСТ или ТУ — 3 отличия, как выбрать
  • 5 правил как выбрать автомат не по току и мощности — для квартиры и частного дома.

Общие сведения

Статор электродвигателя представляет собой катушку индуктивности, следовательно, существуют сопротивления с активной и реактивной составляющей.

Как Сделать Плавный Пуск Для Циркулярной Пилы • Советы по выбору

При включении электродвигателя пусковой ток в 7 раз больше номинального (ток, потребляемый при работе инструмента) и происходит нагрев обмоток статора. Если статорная катушка является старой, то может произойти межвитковое КЗ, которое повлечет выход электроинструмента из строя. Для этого нужно применить устройство плавного пуска электроинструмента.

Одним из методов снижения пускового тока (Iп) является переключение обмоток. Для его осуществления необходимы 2 типа реле (времени и нагрузки) и наличие трех контакторов.

Устройство плавного пуска на микросхемах

Давайте рассмотрим теперь вид устройства плавного пуска электродвигателя на микросхеме КР1182ПМ1. Внизу на рисунке показана схема плавного пуска.

Как Сделать Плавный Пуск Для Циркулярной Пилы • Советы по выбору

Описывать всю схему не будем. Единственное скажем, что она предназначена для трехфазного электродвигателя (380В, 50 Гц). И в ней есть определенные особенности, о которых надо сказать обязательно.

  • Соединение обмоток в двигателе – звезда.
  • Входные ключи – это тиристоры, которые соединены по встречно-параллельной схеме.
  • Параллельно тиристорам в цепь включены демпфирующие цепочки (RC). Они здесь используются специально, основная цель – предотвращать ложные включения тиристоров.
  • В схеме могут возникнуть и коммутационные помехи, которые поглощаются варисторами (RU).
  • Есть в схеме и блок питания, состоящий из трансформатора, конденсатора и выпрямителя. Этот блок предназначен для питания установленных реле (К). Кстати, на выходе после выпрямительного мостика установлен стабилизатор интегрального типа DA Именно он обеспечивает на выходе напряжение в 12 вольт. К тому же стабилизатор обеспечивает защиту от перегрузок и КЗ.
Плавный Пуск Для Торцовочной Пилы Своими Руками •

Если работа не масштабная и не частая на бытовом уровне, то подойдёт электроинструмент с регулировкой в 125 мм и мощностью между 600-900 Вт.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Если во время срочной работы перестало работать устройство плавного пуска, то электрическая схема позволяет его легко обойти. Если же вам что-то непонятно, пишите мне!

Плавный пуск для электроинструмента, сделанный своими руками, плавный пуск болгарки своими руками

  1. Собранную своими руками схему надо обязательно несколько раз проверить на соответствие деталей и очередности их подсоединения. Небольшая ошибка может привести к неприятным последствиям. С электричеством шутки плохи.
  2. Но даже после тщательной многоразовой проверки устанавливать прибор на электродвигатель не рекомендуется. Лучше провести тестирование. Каким образом? Для этого вам потребуются три лампочки накаливания мощностью 60-100 ватт, которые соединяются последовательно. Надо добиться результата, чтобы все лампы горели одинаково ярко.
  3. Обратите внимание на емкость установленных конденсаторов. Здесь очень важно, чтобы время их включения не имело большой разницы. Допустимое значение до 10%.
  4. Время отключения-включения конденсаторов можно отрегулировать резисторами (R). Правда, этот вариант выравнивания можно использовать, если разница времени откл/вкл не меньше 30%.

Регулятор оборотов и плавный пуск — для чего нужны

В современных болгарках применяют две важные функции, повышающие надёжность и безопасность инструмента:

Какое освещение Вы предпочитаете
ВстроенноеЛюстра
  • регулятор оборотов — прибор, предназначенный для изменения количества оборотов двигателя в различных режимах работы;
  • плавный пуск — схема, обеспечивающая медленное увеличение оборотов двигателя от нуля до максимального при включении устройства.

Применяются в электромеханических инструментах, в конструкции которых используется коллекторный двигатель. Способствуют уменьшению износа механической части агрегата во время включения. Снижают нагрузку на электрические элементы механизма, запуская их в работу постепенно.

Как показали исследования свойств материалов, наиболее интенсивная выработка трущихся узлов происходит во время резкого перехода из состояния покоя в режим быстрого движения. К примеру, один запуск двигателя внутреннего сгорания в автомобиле приравнивается по износу поршневой группы к 700 км пробега.

При включении питания происходит скачкообразный переход от состояния покоя до вращения диска со скоростью 2,5–10 тысяч оборотов в минуту. Тем, кто работал с болгаркой, хорошо известно ощущение, что машинка просто «вырывается из рук». Именно в этот момент и происходит подавляющее количество поломок, связанных с механической частью агрегата.

Схема плавного пуска используется в болгарках средней и высокой ценовой категорий, блок регулировки оборотов — преимущественно в профессиональных моделях УШМ.

Регулировка оборотов позволяет обрабатывать болгаркой мягкие материалы, выполнять тонкую шлифовку и полировку — на большой скорости дерево или краска просто сгорят.

Дополнительные электросхемы повышают стоимость инструмента, но увеличивают срок службы и уровень безопасности при работе.

Как Сделать Плавный Пуск Для Циркулярной Пилы • Советы по выбору

Стартеры для болгар 1000 Вт

Существует достаточно много вариантов самостоятельного оборудования болгарки устройством плавного пуска. Некоторые из них представлены в авторских видео.

Блок пуска на базе микросхемы LM358

Технология работ по изготовлению блока пуска

Один из вариантов компоновки самодельного блока пуска

Использование утюга в качестве дополнительной нагрузки для снижения оборотов болгарки

Этот способ не относится конкретно к теме плавного пуска болгарки. Однако, для понимания принципа действия электронного устройства диммер, который используется для регулировки мощности (или количества оборотов) болгарки вполне приемлем. В следующем видео утюг забирает определенную мощность у УШМ, тем самым снижая ее обороты.

Типовую схему блока пуска следует дорабатывать для каждого отдельного электроинструмента

Автор следующего видео рассказывает как оборудовал свою бытовую болгарку устройством плавного пуска для увеличения срока эксплуатации.

Важно: схема может отлично работать для регулировки яркости лампы, но для необходимого функционирования болгарки при пуске быть неспособной выполнять задачу. Для эффективной работы ее следует «настроить», а именно подобрать нужные величины резисторов, емкостей конденсаторов и возможно изменить характеристики полупроводниковых приборов.

Как приспособить в болгарке штатный диммер для регулировки оборотов

В следующем видео автор доработал кнопку включения (сделал ее подпружиненной) с целью использования возможностей покупного диммера для регулировки оборотов болгарки. После включения болгарки перемещением кнопки устанавливается требуемый режим оборотов. Диммер фиксирует этот режим и при повторном включении производится его установка.

Как Сделать Плавный Пуск Для Циркулярной Пилы • Советы по выбору

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Чтобы собрать с регулятором КР1182ПМ1 плавный пуск для болгарки своими руками, берется контактный тиристор и блок выпрямителя. Если же вам что-то непонятно, пишите мне!

Монтаж электронных компонентов (с фото)

  • Отсутствие во время плавного пуска болгарки большого пускового тока, который в разы превышает номинальное значение этого параметра во время работы, повышает надежность электрической части электроинструмента. В этом случае провода обмоток не испытывают перегрузок и не растрескиваются, ламели коллектора и щетки не подвергаются износу от повышенного искрения, в местах контакта не происходят процессы, ухудшающие соединение.
  • Во время равномерного повышения числа оборотов до номинального значения болгарка с плавным пуском не испытывает повышенных динамических нагрузок, которые возникают при его отсутствии. Мгновенный набор 6000 оборотов в минуту и более не проходит бесследно для шестеренчатой передачи и подшипниковых узлов. Они быстрее выходят из строя, поэтому болгарки без такого устройства чаще ремонтируются.

Советы по выбору

Как правильно выбрать УШМ? Для этого стоит воспользоваться несколькими основными критериями.

Для выбора подходящего инструмента стоит определиться с конкретным видом работ, которые предстоит выполнять данным инструментом. Болгарки могут быть разных видов: сетевые, с аккумуляторами, бензиновые и пневматические.

Сетевые модели, пожалуй, распространены более всего. Такие болгарки работают от домашней сети, то есть – от простой розетки. Такие модели инструмента обладают высокой мощностью, компактностью и высокой скоростью вращения режущих дисков.

Но ограничение в работе с такой болгаркой связано с зависимостью от электросети. Например, при работе на улице не всегда поблизости есть розетка и приходится пользоваться различными удлинителями.

При выборе диска стоит провести внимательный визуальный осмотр. Даже небольшие повреждения и сколы могут привести к крайне печальным последствиям. К слову, почти 90% несчастных случаев при работе с болгаркой происходит по вине дефекта на режущих дисках.

Также важным критерием выбора является удобство работы. Болгарка должна быть снабжена удобными ручками, не должна выскальзывать из ладони и иметь большой вес. Многие болгарки имеют электронное реле для защиты от скачков напряжения и перегрузок. Это полезная функция, поэтому стоит выбирать инструмент с таким предохранителем.

Рекомендуется выбирать модели с функцией плавного запуска. Это поможет инструменту прослужить гораздо большее время, да и пользоваться болгаркой с такой функцией гораздо удобнее и безопаснее.

Как Сделать Плавный Пуск Для Циркулярной Пилы • Советы по выбору
