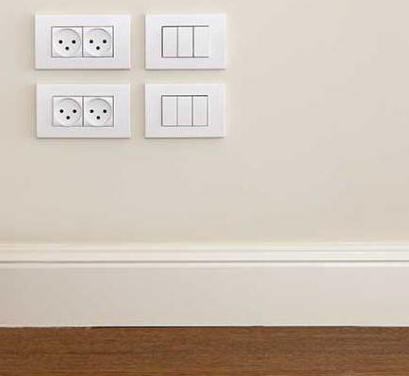

Как Сделать Разводку на Розетки • Разметка стен

Виды розеток

Изучая технологию того, как провести розетку от розетки, необходимо рассмотреть все их существующие виды. В нашей стране выделяют три основных типа.

Первый из них маркируется как С1А. Это розетка без заземляющего контура. Она работает при напряжении 10 А (постоянный ток) или 16 А (переменный ток). К ней можно подключать маломощные потребители (светильники, небольшие бытовые приборы и т. д.).

Следующая разновидность маркируется как С2А. Это розетка евроформата. В ней предусмотрено заземление (по бокам).

Розетка евро

Розетка С3А также предусматривает подключение контура РЕ, но от предыдущей разновидности она отличается конфигурацией. В центре розетки есть стальной стержень, а в вилке – углубление для него. Это устройство также подходит для мощных приборов.

Как провести розетку от розетки: инструкция. Электропроводка в квартире
Изучив, как провести розетку от розетки, необходимо сказать несколько слов о ее эксплуатации. После того как вся описанная выше работа будет проделана, необходимо включить электрическую сеть. Далее проверяются старая и новая розетки на предмет функционирования.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Для стиральной машины высота возможна в двух вариантах первый вариант, когда розетка будет спрятана на постоянной основе или же когда к ней есть постоянный доступ и она находится над стиральной машинкой. Если же вам что-то непонятно, пишите мне!

Розетки на кухне: как сделать правильно и потом не переделывать

Выбор провода

Электропроводка в квартире обустраивается очень щепетильно. Если не выполнять требования стандартов, контакты могут перегреваться. При этом возникают поломки электроприборов. Возможно даже возгорание.

Чтобы этого не произошло, необходимо уделить особое внимание набору провода. Если розетка не имеет заземления, он будет состоять из 2 жил (фаза и ноль). Это самый простой вариант подключения.

Как провести розетку от розетки

Но для повышения безопасности эксплуатации провода обустраивается контур заземления. Это позволит избежать удара током. Провод в этом случае состоит из 3 жил.

Правила прокладки электропроводки в частном доме

Для прокладки электропроводки в частном доме применяется трехпроводная схема с защитным проводником желто-зеленого цвета. Использование заземления обязательно для обеспечения защиты от поражения током, попавшего на корпус бытовых приборов.

Заземление должно быть выполнено согласно требованию ГОСТ. Как правильно сделать заземление можно посмотреть здесь.

Для разводки электропроводки в частном доме можно применять два способа прокладки кабеля:

Открытая электропроводка в доме

Открытая прокладка кабеля является универсальной и может применяться без ограничений в любых типах частных домов. Она может быть применена в деревянных, кирпичных, каркасно-щитовых домах.

Кабельные линии, проложенные в кабель-каналах, гофре или трубах также относится к открытой прокладке.

Для деревянных домов открытая прокладка кабеля является основной.

Открытая прокладка кабеля должна выполнятся на высоте не менее двух метров от пола, за исключения спусков к выключателям и розеткам. Один из вариантов прокладки открытой проводки под старину здесь.

Следует различать кабель от провода. Согласно требованиям ГОСТ: провода допускается прокладывать только в трубах, коробах и на изоляторах. Кабель можно прокладывать открыто. Различие между кабелем и проводом в наличии защитной оболочки. На практике провод или кабель можно отличить по маркировке на этикетке.

Скрытая электропроводка в доме

Дополнительная защита для кабелей не регламентирована к применению. Гофрированный шланг из ПВХ (гофра) нужна: 1. — для крепежа кабеля по потолку в клипсах; 2. — для дополнительной изоляции кабеля от агрессивной среды цементно-песчаной смеси в стяжке и дополнительной защиты от внешнего воздействия.

как сделать разводку электропроводки в доме

Крепление кабеля в гофре по потолку

До и в процессе заливки стяжки кабель, лежащий на полу, будет подвержен внешнему воздействию, рабочие или вы сами будете ходить по нему, ставить вёдра и т.д. Так при прохождении кабелей через деформационные швы в стяжке кабель будет подвержен некой деформации. Для его защиты желательно использовать гофру. Гофрированный шланг также необходим при прохождении через перекрытие и стены.

Применение гофры в штробах наоборот нежелательна: 1. — требуются более широкие штробы. 2. — при укладке двух и более кабелей в гофре рядом возможно растрескивание штукатурки.

Все скрытые прокладки кабеля должны проходить вертикально или горизонтально относительно точек потребителей.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Электрика в доме должна быть подключена к напряжению, только после того как пройдёт проверка на наличие короткого замыкания. Если же вам что-то непонятно, пишите мне!

Как сделать розетку: пошаговая инструкция, устройство и рекомендации

Как сделать разводку электропроводки в доме правильно?

Как бы это банально ни звучало, но для начала разводки электропроводки необходимо определиться с расстановкой мебели. Особенную роль здесь играет кухня с её множеством потребителей. И здесь действительно стоит все окончательно определить.

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

Когда все шкафы, диваны, кресла… «установлены» по местам и их перестановка в дальнейшем минимальна следует начинать размечать будущие электроточки.

Высота монтажа розеток и выключателей

Вот несколько советов по разметке розеток и выключателей:

Для выключателей необходимо выбрать высоту монтажа 800-900 мм (выбирается по свободно опущенной руке пользователя) от уровня чистого пола (и далее по тексту).

Раньше во времена СССР высоту выключателей делали 150-170 см обосновывая это тем, что дети будут баловаться. Всего лишь три пять раз за свою жизнь ребенок это сделает, а потом им это станет обыденным и надоест. А вот включать со стула выключатель на высоте 170 см они будут лет до 10 или даже больше (спасибо тем родителям, которые заботятся о функциональности).

Высота розеток принимается 300 мм, однако это не жесткие требования, а некое негласное правило.

В моей истории была заказчица, которая сказала: «мне через пять лет на пенсию и наклоняться выключать утюг и пылесос на этой высоте приезжайте вы ко мне». И мы сделали ей розетки на той же высоте, что и выключатели. Хорошее решение, которое можно взять на заметку и выглядит тоже неплохо.

Высота розеток для подвесного телевизора необходима 1200-1400 мм тогда при его монтаже на стену они будут за ним.

Для розеток над рабочей зоной кухни (над столешницей) необходимо 1050-1150 мм.

Для посудомоечной машинки лучшим решением поместить розетки под раковину, которая всегда находится по соседству. Высота 300 мм.

Для стиральной машины высота возможна в двух вариантах первый вариант, когда розетка будет спрятана на постоянной основе или же когда к ней есть постоянный доступ и она находится над стиральной машинкой. Высота 750 и 1050 мм соответственно.

Под варочную поверхность устанавливать розетку не стоит вообще. Просто оставляется вывод кабеля с запасом по длине и в последствии подключается без вилки напрямую.

Если ввод в дом однофазный, то для варочной поверхности из четырех конфорок следует проложить кабель 3*6 мм2, при трехфазном вводе необходим кабель 5*2,5 мм2. Высота также 750 мм.

Высота розетки под вытяжку 2100 мм и делается отступ от оси варочной поверхности на 40 мм вправо или влево и тогда она точно будет за коробом и не будет мешать воздуховоду.

Как сделать разводку электропроводки в доме

Замена встроенной розетки

Перед тем, как установить новую розетку, удалите старую. Но перед удалением обязательно обесточите помещение.

Демонтаж

  • отключение электроэнергии, подготовка инструмента, надевание защитных перчаток и очков;
  • проверка отсутствия тока при помощи индикаторной отвертки;
  • откручивается крышка старой электророзетки;
  • удаляется рабочая часть, отрезаются провода;
  • прочищается подрозетник (если он есть);
  • если подрозетника нет, ставится новый и заделывается алебастром;
  • вытягиваются электропровода.

Монтаж

Как Сделать Разводку на Розетки • Разметка стен

Как выполнить монтаж новой розетки:

  • зачищаются провода на 1,5-2 см;
  • проводники подсоединяются к устройству;
  • подгибаются электропровода, устанавливается подрозетник и крепится лампами или винтами;
  • устанавливается декоративная рамка.

Теперь можно подавать электричество и проверять работоспособность розетки.

Как сделать разводку электропроводки в доме? — что надо знать.
Чтобы этого не произошло, необходимо уделить особое внимание набору провода. Если розетка не имеет заземления, он будет состоять из 2 жил (фаза и ноль). Это самый простой вариант подключения.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Также, выполняя рекомендации профессиональных электриков, будет возможно создать надежную и безопасную систему энергоснабжения. Если же вам что-то непонятно, пишите мне!

Установка розеток своими руками в квартире: как сделать правильный монтаж, чтобы не вываливалось из стены? Пошаговая инструкция по установке одинарной или двойной розетки

  • следить за состоянием изоляции кабелей и не использовать поврежденные;
  • нельзя перекусывать кусачками проводники, находящиеся под напряжением;
  • желательно следовать рекомендациям по установке электророзеток – не ниже 20 см от пола.

Установка в стене квартире своими руками: инструкция

Есть определенные требования к установке розеток в квартире. Предварительно следует рассчитать мощность, которая необходима для точки питания. Учитывайте нюансы монтажа в помещениях с различным микроклиматом. Особого подсоединения требует силовая электрическая розетка.

Расчет мощностей

Стандарты для ванной

Ванная комната является помещением с повышенным уровнем влажности. Если здесь устанавливается точка питания, тогда придерживайтесь следующих правил:

  • устанавливать розетки нужно не менее, чем в полуметре от заземленных частей (трубы, раковины, батареи);
  • штепсельная электророзетка ставится на высоте 50-100 см от пола;
  • надплинтусные устройства монтируют не ближе, чем 30 см от пола.

Также электророзетка должна быть стойкой, прочной, с определенной степенью влаго- и пылезащищенности.

Как Сделать Разводку на Розетки • Разметка стен

Установка двойной розетки

Двойная элеткророзетка используется для подключения сразу двух бытовых приборов. Они бывают стационарные и сборные.

Стационарная розетка устанавливается так же, как и обычная. Важно следить, чтобы кабели были подключены к токопроводящим пластинам, иначе произойдет короткое замыкание.

Установка универсальных электрических розеток (силовая)

Силовые элеткророзетки нужны для подключения мощных приборов: стиральная машина, водонагреватель. Конструкция отличается от обычного изделия: значительно толще и рассчитана на нагрузку не менее 40 Ампер.

Перед подключением убедитесь, что электропроводка соответствует требованиям безопасности. В противном случае подключать силовую розетку нельзя, может произойти возгорание. На нее отводится отдельная линия, ведущая к распределительному щитку.

Устанавливается силовая электророзетка в месте, где выходит силовой кабель. Обычно это рядом с плитой. Закрепление осуществляется дюбелями.

Проверьте, чтобы расположение розеток было безопасным

Розетки и выключатели, которыми вы пользуетесь ежедневно, должны быть не ближе 30–50 сантиметров от раковины.

К электровыводам для подключения стационарной техники, такой как посудомоечная машина или встроенная электроплита, нормы относятся мягче — четкое расстояние до мокрой зоны не определено, но розетки запрещено размещать над и под раковиной. Это важно, чтобы не произошло короткого замыкания, если выйдет из строя смеситель или случится протечка по другой причине.

Как Сделать Разводку на Розетки • Разметка стен

розетки и выключатели должны располагаться не ближе 30–50 см от раковины

Розетки нельзя компоновать группами больше 5 штук — и на каждое такое шлейфовое подключение нужно тянуть от щитка линию с отдельным УЗО (устройство защитного отключения). Выделенных линий также требуют приборы высокой мощности — электроплиты, духовые шкафы и т.п.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Но дальновиднее и проще сразу, еще до начала ремонта, пригласить нашего дизайнера он составит профессиональный эскиз кухни, посоветует, как функциональнее разместить технику, учтет нормы электробезопасности и отметит все нужные розетки. Если же вам что-то непонятно, пишите мне!

Электропроводка на даче своими руками: пошаговое описание монтажа

Пригласите электрика и закажите разводку сети

Когда дизайн-проект кухни будет готов, можно приглашать электрика — и, при необходимости, скорректировать какие-то детали на месте, исходя из его советов и состояния электросети в вашем доме.

Предварительно число распределительных коробок на кухню можно подсчитать так: все группы розеток + высокомощные приборы (каждый — отдельно) + верхнее освещение.

Уточните также, одно- или трехфазная сеть в вашем доме — от этого будет зависеть тип кабеля и амперные номиналы УЗО (для однофазной сети на кухню достаточно УЗО на 50 А).

Как Сделать Разводку на Розетки • Разметка стен

техники на кухне много, и чтобы она идеально вписалась, нужно просчитать расположение розеток заранее

Кроме того, вся кухонная бытовая техника должна быть заземлена (в современных домах заземление монтируется внутри штепсельного соединения: это такие металлические «усики», которые видны в углублении розетки).

Электромонтаж внутренней проводки

Чтобы вы не ломали голову «с чего начать», мы сгруппировали все действия в 5 шагов для монтажа электропроводки на даче своими руками:

Разметка стен

По этим линиям вы можете посчитать, сколько нужно кабеля для прокладки проводки.

Прокладывать кабель в полу из дерева не стоит – это можно делать, если он у вас залит цементной стяжкой. В этом случае обязательно использовать гофру, чтобы избежать повреждения электрических линий.

Штробление и углубления для подрозетников

Инструмент для штробления

В принципе они подходят для всех видов твёрдых несгораемых материалов. С помощью штробореза получится ровная и аккуратная штроба, но это не важно — в последствии она заделывается раствором и шпаклюется. Поэтому чтобы сделать штробу своими руками не стоит покупать штроборез, можно обойтись и перфоратором.

Колодцы для установки подрозетников и распредкоробок делаем с помощью коронок с твёрдосплавными напайками или алмазными. Стандартные размеры подрозетника по наружной стороне: глубина – 45мм, диаметр – 68мм. А внутренние габариты – 68х40мм. При этом существуют и другие размеры подрозетников, не ошибитесь при подборе коронки.

Для установки нескольких розеток и выключателей в один ряд – высверливают несколько отверстий, а сегменты между ними выбивают перфоратором с насадкой долотом.

Крепление распределительных коробок и подрозетников

Чтобы розетки не вывалились из стен вместе с вилкой важно не только их правильно установить, но и хорошо закрепить подрозетники. Для этого используют шурупы с дюбелями.

Второй способ – установить подрозетники и распредкоробки на алебастр. При работе с алебастром нужно действовать быстро. В углубления закладываете столько раствора, чтобы подрозетник его не слишком сильно выдавливал.

Прокладка линий

При прокладке электропроводки на даче в стенах, гофру использовать не обязательно. Используйте кабель ВВГ (или ВВГнг), так как не будет проблем с соединением жил.

Сами же провода крепят в стене либо с помощью алебастра, либо дюбель-хомутами. На этом этапе важно проложить правильное количество проводов, для всех электроприёмников.

Подключение розеток и выключателей

Последний этап выполняют после оштукатуривания и высыхания стен. Штукатурку затирают и устанавливаются розетки. Особых рекомендаций нет, нужно просто установить все элементы ровно, по уровню. На этом пошаговое описание скрытого электромонтажа можно считать оконченным.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Это можно назвать эконом вариант потому что такую проводку легко заменить, добавить или убрать розетки и перенести выключатели без особых затрат и видимости переделок. Если же вам что-то непонятно, пишите мне!

Как сделать электрику в частный дом своими руками: Обзор Видео | Как Сделать Своими Руками

  1. Внутренняя или скрытая электропроводка. Прокладывается внутри стен, перегородок и перекрытий. Проводка по поверхности чернового потолка закрытая подвесным или натяжным потолком также считается внутренней.
  2. Наружная или открытая проводка. Прокладывается по поверхности стен, потолков, конструкциям. В общем во всех случаях, когда видны кабельные линии.

Прокладка наружной проводки

Современные требования предписывают использование локализирующих негорючих труб – то есть металлических. Можно использовать медные или стальные тонкостенные трубы. Но этот вариант не самый дешевый и удобный для монтажа.

Варианты проводки в деревянном доме

Также провод можно прокладывать в ПВХ-гофре. Если вас не устраивает этот вариант – прокладывайте в кабель-канале или плинтусе с нишей для проводов.

Монтаж розеток и выключатели для наружной установки отличается тем, что вам не нужно бурить отверстия и устанавливать подрозетники – они просто прикручиваются к стене. Это можно назвать «эконом вариант» потому что такую проводку легко заменить, добавить или убрать розетки и перенести выключатели без особых затрат и видимости переделок.

Альтернативой такому решению является электрическая проводка в стиле ретро. Для этого используют специальный витой провод и керамические ролики, такой способ вполне соответствует требованиям ПУЭ. Его главным недостатком является высокая стоимость как самого кабеля, так и электроустановочных изделий под старину.

Вот собственно и все моменты, которые нужно знать, если решили самостоятельно провести электропроводку на даче. Надеемся, наша пошаговая инструкция с картинками и схемами помогла вам понять, с чего начать и что вообще нужно делать!

Как подключить розетку от счетчика. План действий

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:

  • Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
  • Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
  • Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
  • . Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
  • Установить завести электричество в дом.
  • Прокладка кабелей внутри дома, подключение розеток, выключателей.
  • Устройство контура заземления и его подключение.
  • Тестирование системы и получение акта.
  • Подключение электричества и его эксплуатация.

Как Сделать Разводку на Розетки • Разметка стен

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Высота розетки под вытяжку 2100 мм и делается отступ от оси варочной поверхности на 40 мм вправо или влево и тогда она точно будет за коробом и не будет мешать воздуховоду. Если же вам что-то непонятно, пишите мне!

Скрытая электропроводка в доме

  1. Сначала нужно получить доступ к вводному кабелю. Для этого разбивается часть стены, где проложена линия перед электросчетчиком.
  2. Кусок провода оголяется, и прикручивается новый кабель.
  3. Соединение обязательно нужно полностью заизолировать.
  4. После этого дыра в стене заделывается.
  5. Левый провод прокладывается в заранее выбитое углубление для трассы кабеля.
  6. Все углубления заделываются, а провод подключается к нужной розетке.

Где найти бесплатную розетку. Карта Розеток — по-настоящему полезная социальная сеть

Приложение: Карта Розеток | Бесплатно | Универсальное приложение | Установить

Сервис Карта Розеток, как видно из названия, является приложением, способным подсказать вам местоположение ближайшей доступной розетки, в какой бы точке мира вы ни находились. Заряд близится к концу? Запускаете программу, узнаете адрес ближайшей точки питания, указываете желаемые параметры поиска — и бегом заряжаться!

Чтобы отплатить добром пользователям, оставившим сведения о найденных розетках, вы можете тоже добавить в сервис источник питания, который еще не был отмечен на карте. Делается это просто, а пользы способно принести немало. Приложение либо само добавит розетку, когда устройство подключено к зарядке, либо можно вручную.

После добавления розетки происходит ее автоматическая модерация. Также пользователь может ставить рейтинг розетке, и точки электропитания с неприемлемо низким рейтингом будут удаляться автоматически.

Наконец, если вы захотите приобрести премиум-аккаунт, то у вас появится возможность загрузить офлайн-карту и искать розетки без необходимости подключения к Интернету. Единожды потратившись, вы сможете сэкономить на мобильном трафике, который не во всех регионах доступен по цене и по-настоящему безлимитен.

Довольно интересную идею придумали разработчики, и если о ней услышит большое количество пользователей, то приложение Карта Розеток сможет принести владельцам мобильных устройств еще больше пользы. Надеемся, что и вы внесете свой вклад в пополнение его базы.

Как Сделать Разводку на Розетки • Разметка стен
