Как Сделать Штробу в Панельном Доме • Полезные советы

Как штробить несущие стены

Этот этап можно пропустить, если имеется проект, разработанный компетентными специалистами. Но, поскольку находятся энтузиасты, которые решаются обойтись без помощи проектировщика, им не мешает ознакомиться с основными правилами прокладки электропроводки:

  • штробить стену можно только в горизонтальном и вертикальном направлении. Прокладка провода под произвольным углом запрещается. Исключением из этого правила являются штробы, выполняемые в помещении с наклонными стенами. Примером этому могут служить мансарды;
  • расстояние штробы должно быть:
    • от плит перекрытия (горизонтальная бороздка) – не более 150 мм;
    • от углов помещения, проемов – оконных и дверных (вертикальная бороздка) – не менее 100 мм;
    • от труб внутреннего газоснабжения (вертикальное направление) – не менее 400 мм.
    • геометрические размеры сечения штробы (глубина и ширина) зависят от сечения проводов и их количества на одну борозду. Но эти размеры не должны быть больше 25 мм;
    • длина прямого участка штробы не должно превышать 3 м;
    • трасса борозды от распределительной коробки до розетки (или выключателя) должна иметь минимум поворотов. Идеальный вариант – один переход от горизонтали к вертикали (повороты на стыках стен и перегородок здесь не учитываются);
    • запрещено горизонтальное штробление:
      • несущих конструкций;
      • швов между панелями в панельных домах.

      Относительно несущих конструкций в нормативных документах есть некоторое исключение: если борозда по длине не превышает трех метров, а глубина – 25 мм (то есть при штроблении не нарушается целостность арматуры железобетонных конструкций), то ее выполнение допускается.

      Как Сделать Штробу в Панельном Доме • Полезные советы

      Стребиж Виктор Павлович, эксперт по освещению и электрике
      Мнение эксперта
      Стребиж Виктор Павлович, эксперт по освещению и электрике
      Любые вопросы задавайте мне, я помогу!
      При помощи углошлифовальной машинки прорезаются ровные глубокие линии по периметру штробы, после чего материал между ними выбивается зубилом или перфоратором. Если же вам что-то непонятно, пишите мне!

      Штробление стен в панельном доме ограничения — Клуб Мастеров

      1. сперва выполните небольшие углубления по краям предполагаемой штробы;
      2. разместите инструмент вдоль борозды и методично вбивайте молотком вглубь;
      3. снимите верхний слой по уже отмеченной линии;
      4. углубляйте бороздку по всей длине до необходимого уровня в 2,5 сантиметра;
      5. после того, как вам удалось проштробить стены под проводку таким образом, очистите выполненные канавки от пыли и обработайте ее грунтовкой;
      6. как только грунтовка высохнет, уложите в канавку необходимый провод и заделайте ее штукатуркой или гипсом, а после — зашпаклюйте.

      Прокладывание штробы под проводку

      Маскировка кабелей в толще стен обеспечит им надёжную защиту

      Глубина прокладываемой штробы зависит от сечения и количества проводов, которые будут впоследствии фиксироваться в борозде. Считается, что максимально допустимая глубина прорези не может превышать 2,5 см. Кроме того, при штроблении несущих стен длина одной борозды должна быть не больше 3 м.

      Какое освещение Вы предпочитаете
      ВстроенноеЛюстра

      Рассмотрим подробно, как осуществлять процесс штробления стен, используя в работе те или иные инструменты:

      Штробление кирпичной стены

      Штроборез быстро и качественно проделает углубления в кирпичной стене

      Осуществить штробление кирпичной стены с применением только молотка и зубила довольно тяжело, поэтому для работы следует выбрать более мощные приспособления, к примеру, перфоратор или болгарку. Молоток и зубило также пригодятся в работе, с их помощью можно откорректировать некоторые мелкие детали.

      Особенности работы с бетонной стеной

      Бетонную стену удобнее всего штробить перфоратором

      Бетон – прочный и твёрдый материал, так что проделать в нём штробу с помощью зубила вряд ли получится. При работе с такими стенами можно пользоваться болгаркой или штроборезом, но оптимальным инструментом считается перфоратор. По своей мощности он превосходит вышеописанные приборы и предназначен как раз для работы с твёрдыми материалами.

      Чтоб в процессе штробления выделялось как можно меньше пыли, стену иногда предварительно увлажняют. Но следует заметить, что работать с влажной поверхностью при помощи перфоратора немного сложнее, чем с сухой.

      Штроборез и болгарка также могут использоваться для прокладывания борозд в бетонных стенах, но такими приспособлениями можно будет только прорезать границы штроб, а само углубление всё равно придётся выбивать перфоратором.

      Как Сделать Штробу в Панельном Доме • Полезные советы

      Основные требования к скрытым коммуникациям

      Строительными нормами и правилами, к которым относится нормативный документ СНиП 2.04.01-85, регламентируются правила расположения водопроводных труб в стенах — их полезно знать при проведении монтажных работ. В документальных актах указаны следующие основные нормативы устройства водопроводных линий в стенах:

      • Запрещено штробление несущих стен, так как это снижает их прочность и соответственно приводит к снижению устойчивости всего сооружения.
      • В стены разрешено укладывать только цельные конструкции, соединенные методами спайки или сварки. Если соединение разборное, обеспечивают к нему доступ установкой смотровых люков или съемных панелей.
      • При прокладке трубопровода из металлопластиковых или металлических элементов следует учитывать размещение электропроводки, во время штробления электрическая линия в месте работ должна быть обесточена.
      • Штроба должна прокладываться с учетом расширения материала трубопровода при нагреве, ее глубину и ширину рассчитывают на максимальное увеличение диаметра проходящих труб. Рекомендуется устанавливать компенсационную развязку на каждые 3 погонных метра труб, проводящих горячую воду.

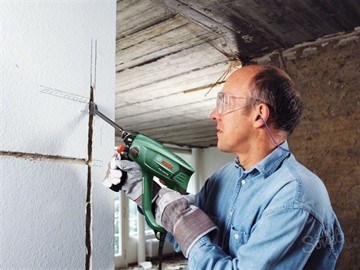

      Штробление перфоратором

        производят при помощи хомутов, при установке трубопровод не должен соприкасаться со стенками канала — это способствует появлению посторонних звуков при эксплуатации.
      • Помещенный внутри стен трубопровод горячего водоснабжения рекомендуется помещать в теплоизолятор (Энергофлекс) для снижения потерь тепла в линии.
      • При заделке штробы материал не следует сильно уплотнять, желательно оставлять воздушные полости в случае линейного расширения труб.
      Стребиж Виктор Павлович, эксперт по освещению и электрике
      Мнение эксперта
      Стребиж Виктор Павлович, эксперт по освещению и электрике
      Любые вопросы задавайте мне, я помогу!
      В завершении статьи добавим, что наличие штроб в стенах никак не указывается ни в одном документе на квартиру, а потому устройство штроб не требует какого-либо согласования. Если же вам что-то непонятно, пишите мне!

      Нормативы СНиП на штробление стен под электропроводку

      1. Проверяет наличие скрытой проводки на участке проведения работ, если отсутствует схема размещения, можно воспользоваться специальным прибором для поиска проводов.
      2. При помощи строительного карандаша и уровня на стене проводятся две линии, соответствующие ширине труб с небольшим запасом. Если используется теплоизолятор на трубопровод с горячей водой, соответственно увеличивают ширину канала.

      План работ при установке трубопровода в стены

      Такие операции с трубами, как размещение в стенах, желательно выполнять в следующем порядке:

      1. Планировка с разработкой схемы трубопровода и составление чертежа линии с указанием размеров.
      2. Нанесение разметки на стены с помощью строительного карандаша и уровня. При этом на поверхность наносят две линии, соответствующие ширине канала.
      3. Штробление стен нужной глубины с соблюдением техники безопасности.
      4. Очистка канала от грязи и пыли, укладка и крепление труб при помощи хомутов.
      5. Подключение трубопровода к системе и проверка его работоспособности, при возможности проведение тестовых испытаний с повышенным давлением.
      6. Заделка канала строительными материалами: для улучшения сцепления и схватываемости его смачивают, обычно замазку производят при помощи быстросохнущих сухих смесей на основе гипса, которые разводят в воде.
      7. Финишное покрытие стены декоративными отделочными материалами.

      Инструмент
