Как соединить провода в распределительной коробке

Ремонт – дело непростое, особенно если оно касается прокладки кабеля. Здесь нужно учесть многое – рассчитать сечение кабеля, прикинуть, где будут находиться светильники и бра, розетки, выключатели, а также и то, как будет подходить питание, например, к газовой плите с электрической подсветкой.

После того как всё рассчитано, проводится монтаж электропроводки. Не будем подробно описывать его, кроме разве что того, что провода должны быть уложены ровно для удобства последующей штукатурки. Или, если это штроба, чтобы её было удобно замазать алебастром или шпатлевкой.

Теперь представим себе самую обычную комнату с одним светильником, одноклавишным выключателем и одной или парой розеток. Все провода, идущие от них, сходятся в одном месте, образуя пучок. Туда же подходит питающий кабель (или перемычка от него). Образуется пучок, который потом нужно правильно подключить.

Обратите внимание! Длина проводов, оставленных в пучке, должна быть нормальной длины (не менее 25-30 см).

Далее нужна коробка, в которой эти провода будут находиться и соединяться. Однако не все знают, как соединить провода в распределительной коробке, да и вообще, как её закрепить в стене.

Монтаж распредкоробки

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Техника безопасности перед тем как браться за оголенные провода руками, всегда необходимо проверять отсутствие напряжения индикатором фазы. Если же вам что-то непонятно, пишите мне!

Как соединить провода в распределительной коробке

  • вырезать сбоку или в днище дырки для проводов;
  • приставить коробку с уже протянутыми проводами. Для того чтобы нам легче было понять, где какой кабель, можно их предварительно пронумеровать (с пометкой на листке, к какой цифре что относится) или подписать. Подписывают, приклеив монтажную ленту в виде флажка;
  • замесить немного жидкого алебастра;
  • намазать раствор на стенки коробки и всунуть её в нишу, после чего приложить к ней ровную рейку, которая позволит выставить коробку ровно, и подержать так несколько минут, пока алебастр не схватится.

Подготовка ниши

Перед монтажом коробки лучше всего оштукатурить стену. Это нужно для того, чтобы потом по её краю ровно выставить коробку. Однако если на стену будет ложиться плитка, коробка должна по отношению к основной поверхности немного выпирать – тогда, когда плитка наклеена, она окажется вровень с коробкой.

Обратите внимание! Если прорезь в гипсокартоне будет больше необходимого, то распределительная коробка не будет там держаться. Поэтому, перед тем как резать перегородку, нужно обвести по изделию круг, по которому и будет производиться отрез. Это же касается и отверстия в стене.

Лучше выглядит, когда все коробки находятся на одинаковой высоте.

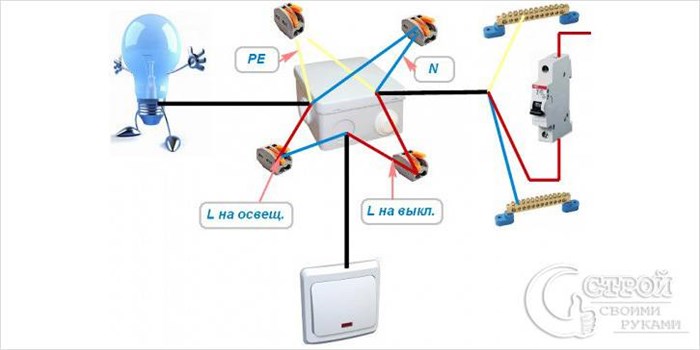

С заземлением

Способы соединения проводов

Теперь, зная функции распределительной коробки, можно разобраться со способами соединения в ней проводов.

Использование клеммных колодок

Применять клеммные колодки можно для соединения электропроводов из алюминия и меди, так как не будет наблюдаться последующее окисление. Перед тем как приобрести клеммники, необходимо точно определиться с величиной тока, которая будет проходить в местах соединения, а также с нужным количеством монтажных клемм в гребенке.

Процесс монтажа достаточно прост. Для начала нужно взять колодку с выбранным размером ячейки, отрезать необходимое количество секций и вставить жилы внутрь ячейки клеммы. Потом с помощью специальных винтов каждый проводник следует несильно зажать, предварительно сняв с них изоляцию и зачистив поверхность проведения тока.

Преимущество подобных колодок заключается в том, что любой сегмент всегда можно обрезать, а правильное соединение электропроводов таким способом даст в результате качественный контакт.

Пайка

Такой способ считается одним из самых лучших, но подразумевает наличие минимальных знаний о процессе пайки. Хотя и есть специальные флюсы для соединения таким методом электропроводов из алюминия, предпочтительнее будет использовать его только для объединения проводов из меди.

Пайка

Сварка

Этот метод настолько же хорош, насколько и предыдущий, при этом время на него совсем не повлияет, так как результат получается в виде цельного провода. Применяются такие способы для соединения проводников из меди.

Скрутка

Соединение проводников может быть произведено и посредством скрутки. Этот способ считается одним из самых старых и простых, ведь для его исполнения достаточно иметь при себе только нож и плоскогубцы.

Главное, во время скрутки помнить о том, что скручиваться обязательно должны сразу оба электропровода, а вот обвивать один вокруг другого нельзя. Также недопустима скрутка электропроводов из разных материалов.

При необходимости можно проводить одновременную скрутку нескольких проводов. Обычно их количество не превышает шести, а многожильные провода всегда переделаны в одножильные. Если же важно скрутить медный и алюминиевый экземпляры, провод из меди предварительно следует залужить припоем.

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

Опрессовка

Известны различные способы соединения электропроводки, но самым противоречивым считается метод их опрессовки. С одной стороны, он крайне популярный, ведь разъединить или как-то деформировать результат не получится. Но также этот способ имеет множество нюансов типа выбора инструмента или гильз для процедуры.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Этот способ монтажники не любят уходит много времени, но если соединение проводов в распределительной коробке делаете для себя, не пожалейте времени и усилий, зато будете спасть спокойно. Если же вам что-то непонятно, пишите мне!

Как соединить провода в коробке: скрутка, пайка, опрессовка проводов, применение самозажимных клемм

Как можно соединить провода в коробке

Соединение проводов должно выполнять задачу полноценного и прочного контакта всех жил – цепочка при этом не разрывается, отсутствует риск короткого замыкания. И обеспечить соединение нужного уровня можно следующими способами:

  • сварка;
  • скрутка;
  • пайка;
  • болтовое соединение;
  • опрессовка соединительной гильзой;
  • использование самозажимных клемм;
  • применение винтовых зажимов для контакта.

Эти способы проверены годами, каждый из них можно использовать, но только в соответствии с правилами проведения таких специфических работ.

Скрутка проводов в распределительной коробке

Обратите внимание: не стоит соединять провода в распределительной коробке методом скрутки, хотя многие мастера до сих пор так и поступают. Дело в том, что при критических ситуациях (например, возгорание при коротком замыкании) вся ответственность за случившееся ложится на плечи владельца квадратных метров.

Опрессовка проводов

Для этого способа требуется приобрести специальную соединительную гильзу, которая может быть изготовлена из меди (подойдет для соединения медных проводов) или из алюминия (оптимальна для работы с алюминиевыми проводами). Проводить опрессовку соединительной гильзой нужно с помощью пресс-клещей.

Подобный метод соединения проводов в распределительной коробке вполне надежный, он входит в группу разрешенных по нормативным документам.

Как соединить провода в распределительной коробке

Технология проведения опрессовки проводов:

  • с проводов снимается изоляционный материал на длину, равную длине соединительной гильзы;
  • провода скручиваются в пучок и вводятся непосредственно в гильзу;
  • с помощью пресс-клещей обжимается гильза;
  • место соединение изолируется изоляционной лентой или термоусадкой.

Обратите внимание: проводить опрессовку с помощью обычных пассатижей (плоскогубцев) не рекомендуется — соединение проводов будет не надежным.

Сварка проводов

Этот способ считается надежным и безопасным, так как провода соединяются путем плавки и в результате становятся одним целым. А такой цельный провод не будет окисляться, а значит, и соединение не будет ослабевать, контакт останется прочным.

Чтобы провести подобную работу, нужно не только владеть навыками сварки, но и иметь в наличии следующий инструмент:

  • аппарат сварочный (мощность его должна быть больше 1 Квт);
  • защитные средства –очки (или маска), перчатки;
  • небольшой фрагмент наждачной бумаги – она понадобится для зачистки проводов;
  • канцелярский нож – им легко снимать изоляцию с проводов;
  • электрод (угольный);
  • флюс – он защищает расплав от действия воздуха.
Правильное соединение проводов в распределительной коробке
Этот метод – современный, практичный и простой. Именно с помощью контактных зажимов можно соединить между собой медный и алюминиевый провода, хотя подобное не практикуется.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Подобный метод соединения проводов в распределительной коробке вполне надежный, он входит в группу разрешенных по нормативным документам. Если же вам что-то непонятно, пишите мне!

Как правильно скручивать провода между собой в распределительной коробке, автомобиле

  1. С проводов снимается изоляция, все зачищается до блеска.
  2. Провода скручиваются между собой.
  3. На провода наносится канифоль (флюс).
  4. Паяльником расплавляется оловянно-свинцовый припой – он должен затекать непосредственно в скрутку.

Качество и безопасность

Обжимные клещи с калиброванными челюстями

В результате может быть пожар и потеря значительной части имущества. Чтобы этого не произошло, надо правильно выбрать способ и принадлежности для соединения проводов. А затем все правильно смонтировать. Если вы внимательно прочитаете статью, вам не составит большого труда сделать это без ошибок.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Если нет специальных клещей с калиброванными челюстями показаны далее , деформацию гильзы при обжиме лучше делать в несколько приемов, проверяя люфт соединения. Если же вам что-то непонятно, пишите мне!

Как соединить провода в распределительной коробке фото

  • скручиванием соединяемых жил (скрутка);
  • применением специальных принадлежностей. Эти соединители проводов в распределительной коробке именуются клеммниками и колодками. Все соединительные приспособления создают электрические контакты, используя винтовой или упругий зажим.

Основные схемы расключения

Знать каким способом произвести соединение проводов в распределительной коробке- это еще не все. Необходимо разобраться, какие проводники соединять.

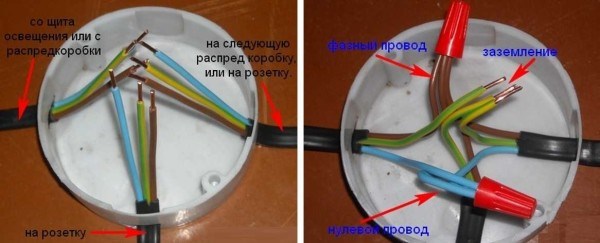

Как подключить розетки

Как правило, розеточная группа идет отдельной линией. В этом случае все ясно: у вас в коробке оказываются три кабеля по три (или два) проводника. Окраска может быть такой, как на фото. В этом случае обычно коричневый — это фазный провод, голубой — нулевой (нейтраль), а желто-зеленый — заземление.

Как соединить провода в распределительной коробке

Схема расключения розетки в распределительной коробке

В другом стандарте цвета могут быть красный, черный и синий. В этом случае фаза — красный, синий — нейтраль, зеленый — заземление. В любом случае провода собираются по цветам: все одного цвета в одну группу.

Затем они складываются, вытягиваются, обрезаются чтобы были одинаковой длины. Не обрезайте коротко, оставляйте запас хоть в 10 см, чтобы при необходимости можно было перезаделать соединение. Потом проводники соединяются выбранным методом.

Если проводов используется только два (в домах старой постройки нет зазмления), все точно также, только соединений два: фаза и нейтраль. Кстати, если провода одного цвета, предварительно найдите фазу (пробником или мультиметром) и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию.

Подключение одноклавишного выключателя

При наличии выключателя дело сложнее. Есть тоже три группы, но соединение у них другое. Есть

Как должна работать схема? Питание — «фаза» — заходит на клавишу выключателя. С его выхода подается на люстру. В этом случае люстра будет гореть только когда контакты выключателя замкнуты (положение «вкл»). Этот тип соединения показан на фото ниже.

Подключение одноклавишного выключателя в распредкоробке

Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Уходит с другого контакта, но уже голубым (не перепутайте) и соединяется с фазным проводом, который идет на люстру. Нейтраль (голубой) и земля (если сеть) скручиваются напрямую.

Подключение двухклавишного выключателя

В этом случае фаза, которая пришла, соединяется с общим контактом выключателя. Синие провода (нейтраль) от входа и двух ламп просто скручивается все три вместе. Остаются провода — фазные от ламп и два провода от выключателя. Вот и соединяем их попарно: один провод от выключателя к фазе одной лампы, второй выход — к другой лампе.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Тем не менее уметь правильно делать скрутку должен каждый электрик, поскольку для качественной сварки или пайки проводов их требуется предварительно скрутить. Если же вам что-то непонятно, пишите мне!

Соединение проводов в распределительной коробке — обзор способов и их сравнение

  • Повышенная ремонтопригодность системы электроснабжения. Так как все соединения доступны, легко определить участок повреждения. Если проводники уложены в кабельные каналы (гофрошланги или трубы), легкой будет и замена поврежденного участка.
  • Большая часть проблем с электрикой возникает в соединениях, а в таком варианте монтажа их можно периодически осматривать.
  • Установка распределительных коробок повышает уровень пожарной безопасности: все потенциально опасные места находятся в определенных местах.
  • Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток.

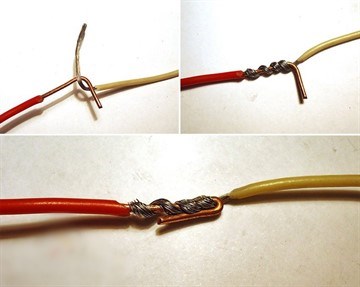

Если провода разного сечения

При большой разнице в сечении соединяемых проводов применяют такой способ:

Фото 10

  1. зачищают конец более толстой жилы на длину в 8 см;
  2. на середину оголенного участка туго наматывают более тонкий провод, также предварительно зачищенный (чтобы длина намотки составила 2,5 см);
  3. сгибают оголенные участки толстого провода по обе стороны от намотки U-образно и обжимают плоскогубцами, так чтобы они зафиксировали витки тонкого провода;
  4. изолируют соединение.

Этим же способом можно соединять однопроволочную жилу с многопроволочной: вторая наматывается на первую и далее по тексту.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Однако в настоящий момент ходит много споров о надежности кто-то утверждает о надежнейшем пропаянном соединении, а кто-то ругает пайку и рекомендует пружинные клеммники. Если же вам что-то непонятно, пишите мне!

Соединение проводов в распредкоробке методом пайки своими руками

  • на болт либо винт малого диаметра надевают шайбу;
  • скручивают конец одной жилы в кольцо и надевают следом;
  • надевают оцинкованную шайбу;
  • скручивают в кольцо вторую жилу и также надевают;
  • применяют еще одну шайбу и затягивают соединение гайкой.

Способы изоляции

Изолируют скрутку изолентой, термоусадочной трубкой, специальными элементами СИЗ.

Изолента

Изоляционный материал для применения в сухих помещениях.

Представляет собой ленту с клейким слоем, изготавливаемую из таких материалов:

Фото 11

Лента из ПВХ для применения в быту подходит лучше всего. Самая качественная разновидность, рекомендуемая к использованию, изготавливается из ПВХ пленки класса А и обмазывается клеем на каучуковой основе.

Конец ленты наклеивают на изоляцию близ начала оголенного участка и далее наматывают, двигаясь к концу скрутки и частично перекрывая каждым последующим витком предыдущий. Обогнув конец скрутки (он должен быть не просто обмотан, а накрыт лентой), двигаются в обратном направлении. Изоленту наматывают минимум в два, а лучше в три слоя.

Термоусадочная трубка

Более надежный изолятор, пригодный для применения в помещениях с повышенной влажностью и даже на улице. Трубку выполняют из особого полимера, уменьшающегося в размерах при нагреве.

Монтаж изделия производится так:

  • термоусадочную трубку надевают на один из соединяемых проводов;
  • выполняют скрутку;
  • надвигают трубку на скрутку;
  • прогревают изолятор строительным феном либо, за неимением такового, зажигалкой. В результате трубка уменьшится и плотно обожмет скрутку.

Выпускаются термоусадочные трубки разных диаметров — для проводов с различным сечением.

Соединительные изолирующие зажимы (СИЗ)

Изделие не просто изолирует скрутку, но надежно ее фиксирует, и такое соединение уже не противоречит ПУЭ и другим нормативным документам.

СИЗ (их еще называют изолирующими колпачками) представляет собой полимерную трубку, заглушенную с одного конца и оснащенную внутри стальной конической пружиной из проволоки квадратного сечения.

При навинчивании соединителя на скрутку, пружина, особенно узкая ее часть, плотно прижимает жилы одну к другой. СИЗы отличаются размерами и крайне важно подобрать изделие, соответствующее сечению жил и их количеству. Есть колпачки для соединения 2-х жил сечением 1,5 мм 2 , 4-х сечением 2,5 мм 2 и т.д.

Пайка

Пока разогревается паяльник, нужно «нанести» припой на скрутки. Для этого проволоку припоя наматывают на каждую скрутку с шагом 1-3 мм. Шаг намотки зависит от общей толщины всех скрученных проводов и находится экспериментально. Наматывать припой следует в натяг, чтобы он как можно плотнее прилегал к медной поверхности.

Если в скрутке присутствуют многожильные проводники, то припоя следует наматывать больше, чем обычно. Многожильные провода требуют гораздо большего количества олова — нужно учитывать количество гибких проводников в общем объеме.

Припой, намотанный на скрутку

Припой должен заполнить все пустоты между проводниками и пропаять всю скрутку. Визуально — из всех месть соприкосновения жил друг с другом должен быть виден припой. Мелкие скрутки покрываются припоем полностью, а те что покрупнее — припой заполняет места соприкосновения жил.

Расплавленный припой обязательно будет капать вниз, поэтому нужно принять все необходимые меры защиты, как себя, так и окружающего пространства.

Если есть сомнения в том, что припой заполнил все труднодоступные места, то пайку можно повторить заново. Для этого нужно хорошо протереть место пайки спиртом или ТАГС-ом, намотать припой и все повторить. В таких ситуациях сразу проявляется качество припоя: «дерьмовым» так и не получится пропаять со второго раза.

После пайки скрутки готовы к изоляции, их можно «укутывать» изолентой или термоусадочной трубкой. Так как мы не использовали паяльной кислоты или иных агрессивных флюсов, промывать места пайки нет необходимости. Во время укладки на свои места нужно избегать изгиба пропаянных мест.

В заключение хочется сказать, что пайка соединений в коробках — дело достаточно простое. Однако придется сначала немного потренироваться и возможно, перепробовать несколько разных припоев.

Кабельные сжимы
Обратите внимание: проводить опрессовку с помощью обычных пассатижей (плоскогубцев) не рекомендуется — соединение проводов будет не надежным.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Соединение проводов должно выполнять задачу полноценного и прочного контакта всех жил цепочка при этом не разрывается, отсутствует риск короткого замыкания. Если же вам что-то непонятно, пишите мне!

Сколько можно скрутить в одну скрутку?
