Как Соединить Колодку с Проводом • Соединительные колпачки

Разновидности и особенности клемм для соединения проводов

Клеммами называют специальные колодки для проведения электрической сети, которые оснащены портом, состоящие из пластиковой основы, закрепленной печатной платой.

Для того, чтобы правильно подключить кабель к электрическому порталу, существуют клеммы, которые оснащены специальным портом.

Основным элементом при соединении во время получения электрической энергии, считаются контакты. В процессе ремонтных работ проводящей системы, являются дефекты, связанные с отсутствием контактного взаимодействия между компонентами. Для надежности проводки, стоит обратить внимание на процесс фиксации с помощью клеммы.

Неполадка в виде отсоединения контактов встречается в следующих элементах:

Встречаются следующие причины неполадки в процессе взаимодействия проводников:

  1. Ухудшение процесса работы контактных компонентов.
  2. Неполадки работы в процессе снабжения электроэнергией (пропадание света).
  3. Нагрев изоляционного участка провода (может стать причиной пожара).

В настоящее время, для скручивания проводника наиболее часто стали применять клеммы, которые отличаются надежностью и безопасностью в процессе использования.

Как Соединить Колодку с Проводом • Соединительные колпачки

Клеммные колодки просты в установке, что помогает соединить проводники самостоятельно в домашних условиях.

Современный рынок сбыта предоставляет широкий выбор колодок. Они отличаются по стоимости и характерным особенностям в зависимости от способа фиксации.

Колодки состоят из следующих компонентов:

  1. Патрубок имеет различный диаметр. Это зависит от размера провода, который предназначен для соединения колодки.
  2. Данный вид монтажа применяется в различной сфере жизнедеятельности человека. Самым популярным считается фиксация лампы к короткому проводнику, выходящему из верхнего перекрытия.
  3. Зажим используют для фиксации проводников в поверхности бокового покрытия. Это связано с тем, что перебитый провод значительно укорачивается, что вызывает неудобство при фиксации. Такому способу крепления короткая длина не считается помехой, так как сами клеммы добавляют необходимое расстояние.
  4. Зажимы, необходимо распределить в специальном коробе. Исключено скрывание колодки с помощью штукатурки.
  5. Соединение с помощью клеммы менее надежно, чем фиксация с помощью пайки.

Основным достоинством клеммы считается возможность фиксации алюминиевого или медного кабеля. Такое соединение исключает окисление. Это связано с тем, что винт зажимает кабель, что не дает контактировать жилам между собой.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Например, для сечения проводов 1,5 4 мм подойдет болт диаметром 6 мм, для сечения 6 10 мм диаметр болта 8 мм, 16 35 мм диаметр 10 мм. Если же вам что-то непонятно, пишите мне!

Клеммы для соединения проводов. Соединение проводов клеммной колодкой

  1. Определить функциональное назначение компонента.
  2. Учитывать сечение проводника и его количество.
  3. Выбрать способ монтажных работ.
  4. После вышеперечисленных положений, необходимо определиться с наиболее оптимальной моделью.

Разновидности

Клеммы имеют несколько разновидностей, к которым относятся следующие варианты:

Колодка без пасты

колодка без пасты

  1. С их помощью соединяют кабель с жилами, которые состоят из однородных компонентов. При этом, жила может быть как одинарной, так и состоящей из нескольких проволок.
  2. Диаметр проводки достигает 4 квадратных миллиметров.
  3. Колодки оснащены специальным оранжевым рычажком. С их помощью фиксируют кабель к основанию колодки. Рычажки фиксируются таким способом, что после ремонтных работ их практически не видно.

Колодка с пастой

  1. С помощью колодки соединяют проводники, которые состоят из разных компонентов (например, алюминий и медь). Отсутствие контакта между кабелями исключает процесс окисления в процессе работы.
  2. Существенным минусом данного крепления считается отсутствие зажима и винта.
  3. Наличие клеммы обозначает отсутствие демонтажных работ провода в дальнейшем.
  4. Колодки соединяют между собой 2 или 4 проводника, диаметр которых достигает 2,5 миллиметра.

Безвинтовая колодка без пасты

  1. С помощью колодки соединяют однотипные провода (или медные, или алюминиевые).
  2. Диаметр кабеля достигает 2,5 квадратного миллиметра.
  3. Повторные демонтажные работы исключены.
  4. В процессе работы одновременно фиксируются 2,4,6 и 8 кабеля.
  5. Наиболее часто используется во время монтажа разветвления или фиксации одновременно 2 или более проводников.
  6. Небольшой размер позволяет поместить колодку и проводники в коробку.

Розеточная безвинтовая колодка без пасты

  1. С помощью колодки происходит фиксация кабеля и контакта в электрической розетке.
  2. Эта разновидность колодки имеет вид пластинки, которая легко помещается в корпус розетки. Это связано с тем, что провода соединяются в ряд.
  3. Данные демонтажные работы используются, если соединяются провода из одного и того же компонента.
  4. Диаметр проводника не должен превышать 2,5 миллиметра.
  5. Соединяются одновременно 4 проводника.

Зажим в виде защелки орехового типа

Основные требования к конструкции клеммников

Так или иначе, требования к надежности и электрическим характеристикам прописаны в различных стандартах.

  1. Стойкость к нагреву определяется материалом несущего корпуса. Он должен быть негорючим. Контактные группы в процессе эксплуатации могут нагреваться до высоких температур (особенно, если контакт плохой, или имеет место превышение допустимой нагрузки). В этом случае не должен возникать очаг горения.
  2. При нагреве, корпус не должен менять прочностных характеристик. Если тепловые зазоры не обеспечивают удержание контактных групп в посадочных гнездах, такие изделия использовать нельзя.
  3. Защитные крышки (при их наличии) не обязательно выполняются из негорючих материалов. Тем не менее, материал не должен поддерживать горение.
  4. Прочностные характеристики должны обеспечить фиксацию клемм при нормальном силовом воздействии (при затягивании винтовых зажимов пластины остаются на месте).
  5. Любые типы зажимов обеспечивают надежную фиксацию проводов без предварительной подготовки (лужение, использование наконечников, формирование колец).
  6. Длина контактных пластин исключает прикосновение вводимых проводников. Это делается для противодействия электрохимической коррозии (например, медь + алюминий).
  7. На маркировке должна быть информация о диаметре проводников, типе тока, предельном значении напряжения.

Клеммные колодки 2

Соединение электрических проводов — надежные способы
Самозажимные соединители на рынке представлены в прозрачном и непрозрачном исполнении. Пластик в любом случае не поддерживает горение.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Здесь все просто именно винт и является главным прижимным элементом, который сжимает провод между двумя металлическими шайбами. Если же вам что-то непонятно, пишите мне!

Соединение проводов, кабелей: виды, способы, соединители

Разновидности клеммников по материалу корпуса

Как минимум, несущая часть изготавливается из диэлектрика. Исходя из его характеристик, производитель подбирает минимально допустимые расстояния между клеммами, исключающие воздушный пробой.

Самая простая колодка — это металлическая рейка с рядом контактных зажимов. Предназначена для объединения множества проводов с одним номиналом. Например, нулевая шина или заземление.

Колодка

Основной провод приходит на один из винтовых зажимов, и вся колодка приобретает необходимый потенциал.

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

Проходной тип предназначен для линейного соединения проводов. Часто применяется для сращивания разных металлов (медь и алюминий).

Главный принцип — параллельные проводники разделены диэлектриком.

Барьерные колодки похожи на проходные, но в них защита от замыкания соседних проводов реализована надежнее. Диэлектрик выходит за плоскость контакта, дополнительно защищает колодку от случайного короткого замыкания (например, падения на клеммы токопроводящего элемента).

Современные способы соединения проводки в коробке

Так называемые колодки быстрой фиксации. Эти изделия широко предлагаются в интернет магазинах, на рынках стройматериалов.

Коробка2

Действительно, такие приспособления делают монтаж быстрым и удобным. Внешний вид соединения также приятен. Поэтому подобные «электроклипсы» полюбились электрикам, выполняющим работу на заказ.

Однако у этого способа есть серьезные недостатки. Сразу оговоримся: производитель не обещает высокую мощность соединения: характеристики есть на корпусе. Для светодиодной лампы, подключения компьютера или телевизора — в самый раз. А вот холодильник, электроплиту, бойлер, через такую распределительную коробку подключать нельзя.

Площадь контакта в таких «быстросъемах» маленькая, площадка соединена с проводником по касательной. При небольшой нагрузке, ток не слишком греет поверхность. А при подключении серьезного потребителя, начнется искрение, нагрев, и отгорание соединения.

Клеммы для соединения проводов - виды и цена на WAGO и ABB
Основной провод приходит на один из винтовых зажимов, и вся колодка приобретает необходимый потенциал.
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Диэлектрик выходит за плоскость контакта, дополнительно защищает колодку от случайного короткого замыкания например, падения на клеммы токопроводящего элемента. Если же вам что-то непонятно, пишите мне!

Клеммная колодка для проводов: разновидности, конструкция

  1. Освещение гостиная и спальня
  2. Освещение кухня
  3. Освещение санузел и прихожая
  4. Розеточная группа (в каждой комнате)
  5. Силовая розеточная группа (для мощных потребителей, вроде кондиционера или электрической духовки)

Как заварить скрутку

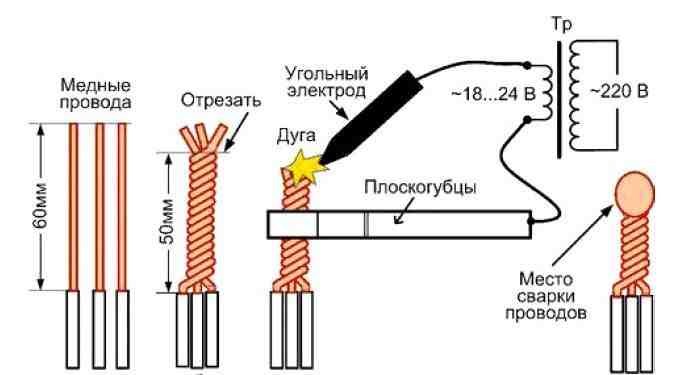

Для хорошего контакта скрутку можно заварить графитовым электродом или газовой горелкой. Сварка горелкой не получила распространения из-за сложности и необходимости использовать баллоны с газом и кислородом, поэтому в этой статье рассказывается только об электросварке.

Электросварка производится с помощью графитового или угольного электрода. Графитовый электрод предпочтительнее. Он дешевле и обеспечивает лучшее качество сварки. Вместо покупного электрода можно использовать стержень из батарейки или щётку от электродвигателя. Медные электроды лучше не использовать. Они часто залипают.

Для сварки предварительно нужно сделать скрутку длиной 100 мм, чтобы готовая получилась около 50. Выступающие проволочки нужно подравнять. Для сварки лучше всего использовать инверторный сварочный аппарат с регулировкой силы тока. Если такого нет, то можно взять обычный трансформатор мощностью не меньше 600 Вт и напряжением 12–24 V.

Возле изоляции с помощью толстого медного зажима подключается «масса» или «минус». Если просто намотать провод на скрутку, то скрутка перегреется и расплавит изоляцию.

Перед началом сварки необходимо подобрать ток. Необходимый ток меняется в зависимости от количества и толщины проволоки, из которой состоит скрутка. Продолжительность сварки должна быть не более 2 секунд. При необходимости сварку можно повторить. Если всё было выполнено правильно, то на конце скрутки появится аккуратный шарик, припаянный ко всем проводам.

Сварка провода1

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Зная все эти факторы, подбираются присоединения таким образом, чтобы соблюсти некие требования по электрической и пожарной безопасности. Если же вам что-то непонятно, пишите мне!

Соединение проводов в распределительной коробке: пайка, скрутка, сварка, другое

  1. обрезать обломанный штекер или неровно оборванный кабель;
  2. зачистить внешнюю изоляцию на 15–20 мм;
  3. определить, какой из внутренних проводов является общим и проверить целостность всех проводников;
  4. обрезать внутренние проводки по принципу: один не трогать, общий на 5 мм и второй на 10 мм. Это делается для уменьшения толщины соединения. Общих проводников может быть два — на каждый наушник свой. В этом случае они скручиваются вместе. Иногда в качестве общего проводника используется экран;
  5. зачистить концы проводов. Если в качестве изоляции используется лак, то он сгорит в процессе лужения;
  6. залудить концы на длину 5 мм;
  7. на провод надеть кусочек термоусадочной трубки длиной на 30 мм больше, чем ожидаемая длина соединения;
  8. на длинные концы надеть кусочки более тонкой термоусадочной трубки длиной 10 мм, на средний (общий) не одевать;
  9. скрутить проводки (длинные с короткими, а средний со средним);
  10. пропаять скрутки;
  11. отогнуть пропаянные скрутки наружу, к незащищенным краям, надвинуть на них кусочки тонкой термоусадочной трубки и прогреть её феном или зажигалкой;
  12. надвинуть на место соединения термоусадочную трубку большего диаметра и прогреть.

Как соединять провода опрессовкой

Гильза опрессовывается 2–3 раза по длине. Места опрессовки не должны находится на краях гильзы. От них необходимо отступить 7–10 мм, чтобы при опрессовке не раздавить проволоку.

Достоинством этого способа является то, что он позволяет соединять провода разного сечения и из разных материалов, что затруднительно при других способах соединения.

Опрессовка

Соединение проводов клеммной колодкой

При выборе соединительной колодки прежде всего следует учитывать величину тока, который будет проходить через место соединения, а также требуемое количество монтажных клемм в гребенке.

Как правило, процесс соединения проводников не вызывает каких-либо затруднений даже у электриков-любителей.

соединение проводов клеммной колодкой

Монтаж действительно очень прост: берете колодку с требуемым размером ячейки, отрезаете нужное количество секций, вставляете жилы внутрь клеммной ячейки и при помощи винтов зажимаете каждый из соединяемых проводников.

Затягивать винты фиксации жил следует с достаточно умеренным усилием. Естественно, предварительно с концов соединяемых проводников следует снять изоляцию (вполне достаточно снять около 5 мм изоляции), а саму поверхность токопроводящей жилы тщательно зачистить.

Большим преимуществом таких колодок является то, что в зависимости от условий монтажа каждый сегмент можно отрезать. Правда, здесь есть один нюанс: в такой колодке, я бы не рекомендовал зажимать алюминий. При затягивании алюминиевую жилу можно передавить самим винтом.

Если соединяются алюминиевые жилы, то винты необходимо затягивать с особой осторожностью. Обусловлено это тем, что, во-первых, алюминиевая жила может попросту переломиться, а, во-вторых, как известно, алюминий обладает определенной текучестью под воздействием значительного давления, что по истечению некоторого времени может привести к ухудшению или полному пропаданию контакта.

А это, в свою очередь, чревато перегревом проводника и его возгоранием. К слову, по нормативам, абсолютно все соединения, в которых есть алюминий, необходимо подтягивать с периодичностью раз в год.

Что такое клеммник для соединения проводов, как они работают, их плюсы и минусы - Блог о строительстве
Для того, чтобы правильно выбрать колодку, стоит придерживаться следующих правил:
Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
провод, или как его называют специалисты, витая пара, который имеет 8 жил и различается по цветам изумрудный, бурый, лазурный, морковный;. Если же вам что-то непонятно, пишите мне!

Пайка наконечников

Как соединять многожильные провода в колодке

Также обратим внимание, что недопустимо зажимать в такой колодке многожильные проводники. Многожильный провод, как и алюминиевый, можно передавить зажимным винтом.

Дело в том, что в соединительной колодке есть все то, что не очень «любит» многожильный провод – это и неровная поверхность зажимного винта, и точечное (неравномерное) давление, и вращательное движение.

Конечно, монтаж может получиться вполне приемлемым, но может и не получиться – и от проводника останется лишь очень небольшое количество жил.

Тонкие проволоки, из которых состоят такие жилы, быстро деформируются и повреждаются под действием прижимного винта колодки. В результате контакт получается ненадежным – соединение греется и оплавляется.

наконечники под клеммник

Лучшим решением данной проблемы является применение специальных наконечников для проводников. В бытовой электрике наиболее часто используются втулочные наконечники с пластиковыми манжетами, которые для удобства монтажа выполняются разных цветов.

Процесс монтажа наконечников выполняется в несколько этапов:

  • 1. Конец проводника подравнивается при помощи кусачек (концы всех «проволочек» жилы должны быть одинаковой длины).
  • 2. Производится зачистка изоляции в соответствии с длиной металлической гильзы наконечника.
  • 3. Аккуратно формируется параллельность всех проволок (без скручивания). В случае, если проволоки скручены их аккуратно выпрямляют.
  • 4. Надевается наконечник таким образом, чтобы пучок проволок выступал из гильзы примерно на 0,5-1 мм. При этом следят, чтобы манжета закрывала край изоляционного покрытия проводника.
  • 5. Далее при помощи специальных пресс-клещей наконечник обжимается (в случае отсутствия этого инструмента обжим можно произвести с помощью обыкновенных пассатижей).
  • 6. После этого проводник с установленным наконечником вставляется в клеммный соединитель и фиксируется прижимным винтом.

Колодки с крышкой для соединения проводов

Отдельно необходимо вспомнить о клеммных колодках, выполненных из высокопрочного черного пластика. Основное преимущество такого соединителя заключается в том, что в нем зажим проводника осуществляется пластиной, а не непосредственно винтом.

За счет такой конструкции можно надежно соединять не только алюминиевые, но и многожильные проводники. Кроме того, такие колодки отличаются и более высоким допустимым рабочим током (можно встретить колодки, рассчитанные на ток до 40А).

Единственный минус таких колодок – они не режутся и не разделяются.

Соединение проводов клеммами

Так или иначе, а соединение проводов с помощью скруток со временем канут в лето. И их место займут те материалы и устройства, которые будут отвечать требованию современности и более профессионального подхода.

На сегодняшний день, все чаще стали использовать клеммы для подключения. Одна из приятных особенностей клемм, это быстрое соединение проводов разных металлов, что позволяет избежать прямого контакта между металлами.

Клеммы для соединения проводов

Ножевые клеммы в основном применяются для заземления или зануления. Они удобны тем, что не нужен электроинструмент, можно быстро подсоединить и разъединить контакт, а это экономия времени.

Пружинные клеммы получили большую популярность. К таким клеммам можно отнести продукцию компанию WAGO. Используя клеммы WAGO вы получите: простой и быстрый монтаж, надежное присоединение жил.

Винтовые клеммы (клеммные колодки) представляют собой корпусные ячейки, в каждой из которых находится металлическая трубка с винтами.

Монтажные работы с таким видом клемм проводить не сложно, понадобиться всего лишь отвертка для того, чтобы закрутить или открутить винт, который прижимает внутри трубки оголенную жилу.

Стребиж Виктор Павлович, эксперт по освещению и электрике
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Далее при помощи специальных пресс-клещей наконечник обжимается в случае отсутствия этого инструмента обжим можно произвести с помощью обыкновенных пассатижей. Если же вам что-то непонятно, пишите мне!

Соединение проводов клеммной колодкой

Соединение электрических проводов на улице

Что делать, если появилась необходимость соединить провода на улице, под открытом небом?

На улице это можно делать разными способами: с помощью «орешка», с помощью болта, скруткой. На какое-то время такие способы не плохо показывают себя в работе, но затем происходит окисление жил, ослабление болтового присоединения, ржавчина. Начинается проблема.

Соединение электрических проводов на улице

Нужно понимать, что на такие способы будет негативно влиять атмосферные осадки, летняя жара, мороз. Чтобы минимизировать такое воздействие и сделать хорошее соединение, нужно для начала приготовить комплект материалов:

Кабель завести в распределительную коробку. Надеть гильзы на оголенные жилы с использованием токопроводящей пастой и опрессовать.

Если у вас один провод алюминиевый, а другой медный, то используйте медно-алюминиевые гильзы.

Далее, взять заранее приготовленные и нарезанные по нужному размеру клеевые термоусаживаемые трубки и одеть на гильзы.

С помощью воздействия на трубки высокой температуры обсаживаем гильзы. Что бы воздействовать высокой температурой на трубки, используется газовая горелка, паяльная лампа или профессиональный электрический фен.

После того, как остынут термотрубки, аккуратно уложить в коробку готовые соединения и закрыть плотно крышкой.

Этот способ обеспечит вам высокую надежность на многие, многие годы.

В этой статье вы посмотрели все виды правильного соединения проводов, которые существуют не сегодняшний день. Выбирайте тот способ, который подойдет для вашего условия эксплуатации.

Возможно некоторые виды монтажных работ вы не сможете выполнять из-за отсутствия навыков, инструмента или сомневаетесь в правильности ваших действий. Тогда прибегайте к привлечению специалиста, который в силу своего опыта сделает все правильно.

Не забывайте, что правильно выполненный монтаж электропроводки залог вашей электрической и пожарной безопасности.

Понравилась статья? Поделиться с друзьями:
✨Мир света
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
